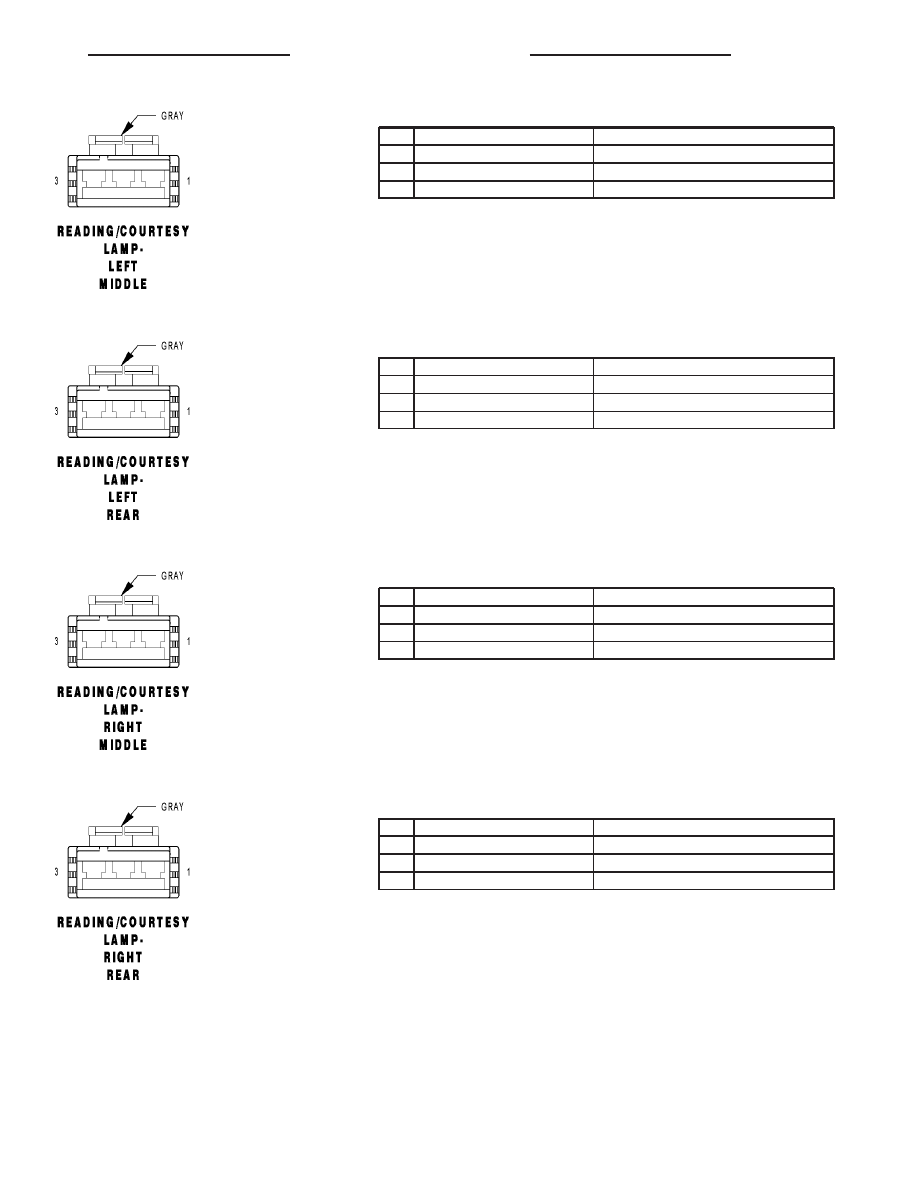

READING/COURTESY LAMP-LEFT MIDDLE - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 18YL/OR

COURTESY LAMPS DRIVER

2

Z327 18BK/WT

GROUND

3

M27 18YL/LB

RAIL LAMPS DRIVER

READING/COURTESY LAMP-LEFT REAR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 18YL/OR

COURTESY LAMPS DRIVER

2

Z327 18BK/WT

GROUND

3

M27 18YL/LB

RAIL LAMPS DRIVER

READING/COURTESY LAMP-RIGHT MIDDLE - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 18YL/OR

COURTESY LAMPS DRIVER

2

Z327 18BK/WT

GROUND

3

M27 18YL/LB

RAIL LAMPS DRIVER

READING/COURTESY LAMP-RIGHT REAR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 18YL/OR

COURTESY LAMPS DRIVER

2

Z327 18BK/WT

GROUND

3

M27 18YL/LB

RAIL LAMPS DRIVER

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 89

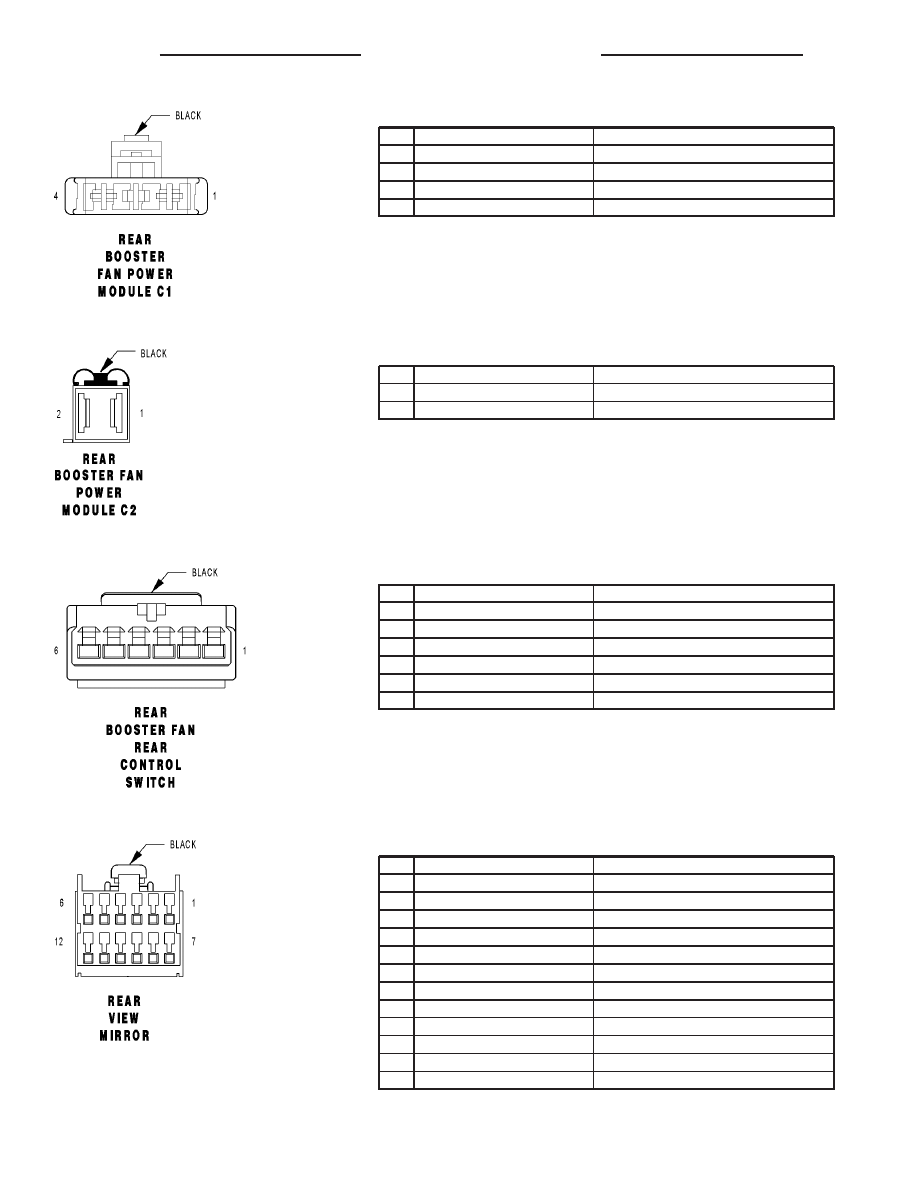

REAR BOOSTER FAN POWER MODULE C1 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z135 18BK/LB

GROUND

3

C57 20DB/LB

REAR BOOSTER FAN CONTROL

4

C51 18LB/BR

FUSED REAR BOOSTER FAN RELAY OUTPUT

REAR BOOSTER FAN POWER MODULE C2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

LG

BOOSTER FAN SUPPLY

2

BK

BOOSTER FAN GROUND

REAR BOOSTER FAN REAR CONTROL SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

E12 20OR/GY

PANEL LAMPS DRIVER

2

C31 20LB/YL

REAR FAN SENSE

3

C11 22LB/OR

REAR FAN SENSE SUPPLY

4

G21 22VT/WT

REAR FAN ON INDICATOR DRIVER

5

Z870 20BK/YL

GROUND

6

C931 20DB/TN

REAR FAN SENSE RETURN

REAR VIEW MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20BR/WT

MICROPHONE 2 IN(+)

5

-

-

6

X712 20BR

MICROPHONE 1 IN(+)

7

-

-

8

-

-

9

X730 20BR/GY

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20BR/OR

SENSOR GROUND

12

X792 20BR/BK

MICROPHONE IN(-)

8W - 80 - 90

8W-80 CONNECTOR PIN-OUTS

CS

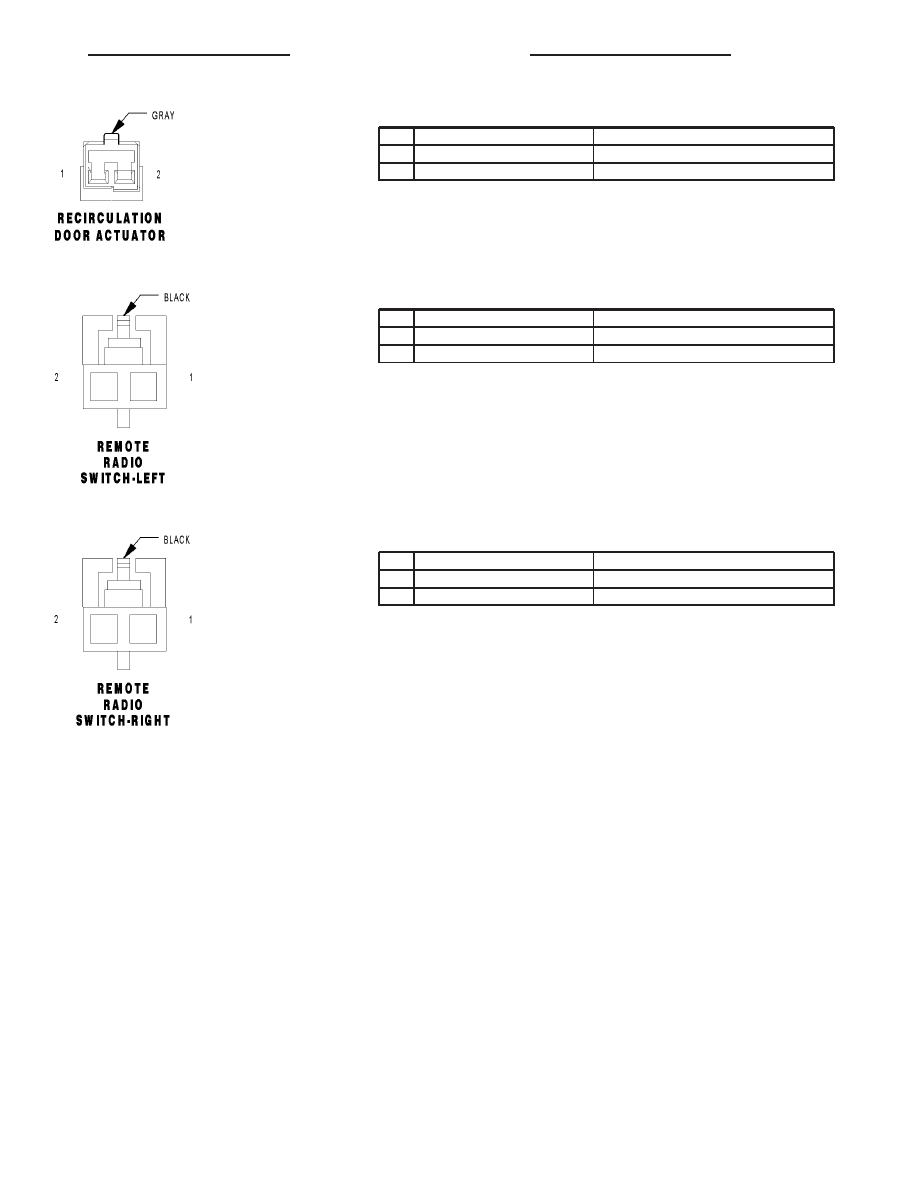

RECIRCULATION DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C132 20DB/YL

RECIRCULATION DOOR DRIVER (B)

2

C32 20DB/TN

RECIRCULATION DOOR DRIVER (A)

REMOTE RADIO SWITCH-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT

RADIO CONTROL MUX

2

X920 20GY/OR

RADIO CONTROL MUX RETURN

REMOTE RADIO SWITCH-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT

RADIO CONTROL MUX

2

X920 20GY/OR

RADIO CONTROL MUX RETURN

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 91

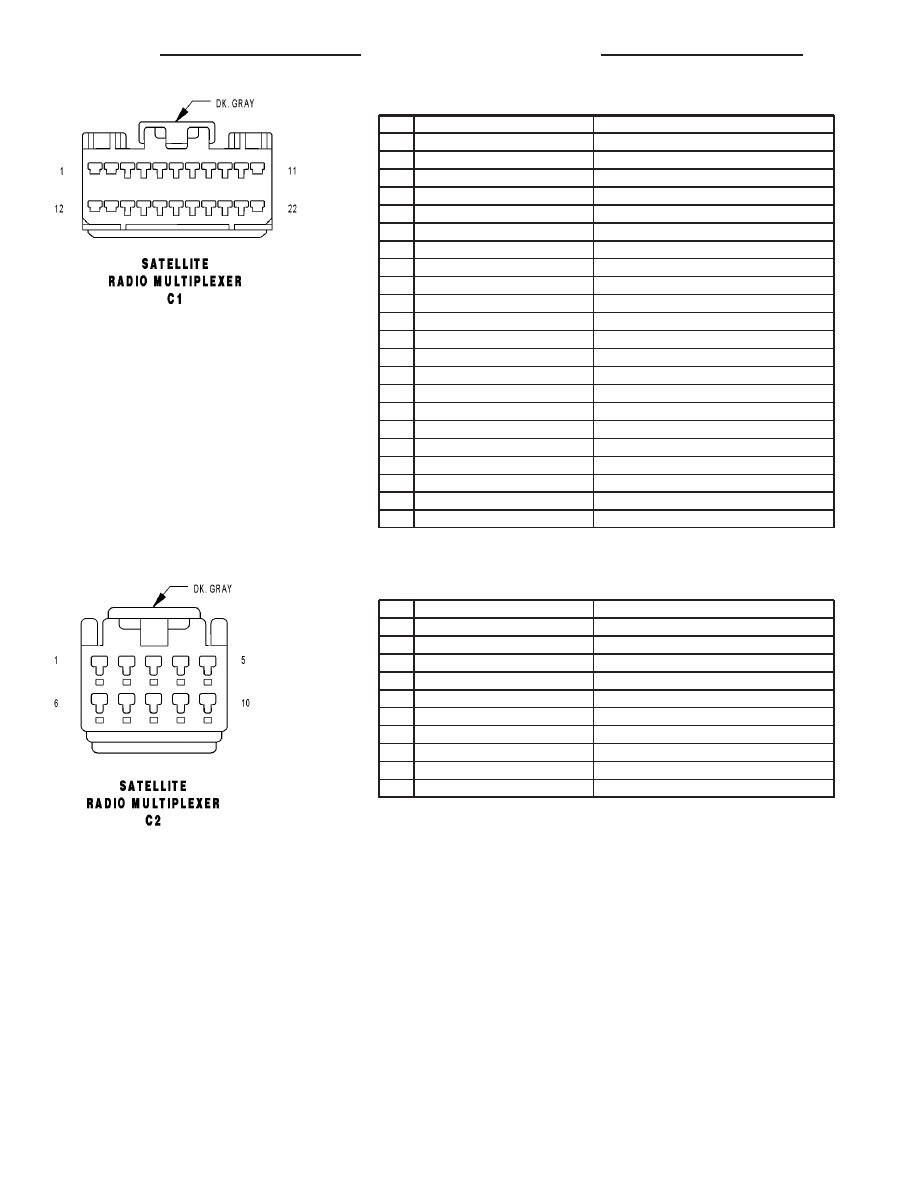

SATELLITE RADIO MULTIPLEXER C1 - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

X417 22DG/WT

AUDIO MUX LEFT

2

X416 22GY/WT

AUDIO MUX RIGHT

3

X916 22GY/OR

AUDIO RETURN

4

-

-

5

D25 20WT/VT

PCI BUS

6

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

7

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

8

X16 22DG/YL

AUDIO SIGNAL RIGHT (+)

9

X607 20

SHIELD

10

X917 22DG

AUDIO SIGNAL COMMON

11

X17 22DG/OR

AUDIO SIGNAL LEFT (+)

12

-

-

13

X480 20DG/LB

AUDIO MUX ENABLE

14

-

-

15

Z141 20BK/TN

GROUND

16

E14 20OR/TN

PANEL LAMPS DRIVER

17

X160 20GY/YL

FUSED B(+)

18

D25 20WT/VT

PCI BUS

19

Z141 20BK/TN

GROUND

20

-

-

21

X160 20GY/YL

FUSED B(+)

22

-

-

SATELLITE RADIO MULTIPLEXER C2 - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT

AUDIO OUT RIGHT

2

X140 22GY/OR

COMMON AUDIO

3

X207 22

SHIELD

4

D25 20WT/VT

PCI BUS

5

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

6

X41 22DG/WT

AUDIO OUT LEFT

7

-

-

8

-

-

9

E14 20OR/TN

PANEL LAMPS DRIVER

10

-

-

8W - 80 - 92

8W-80 CONNECTOR PIN-OUTS

CS
