Chrysler Pacifica. Manual - part 635





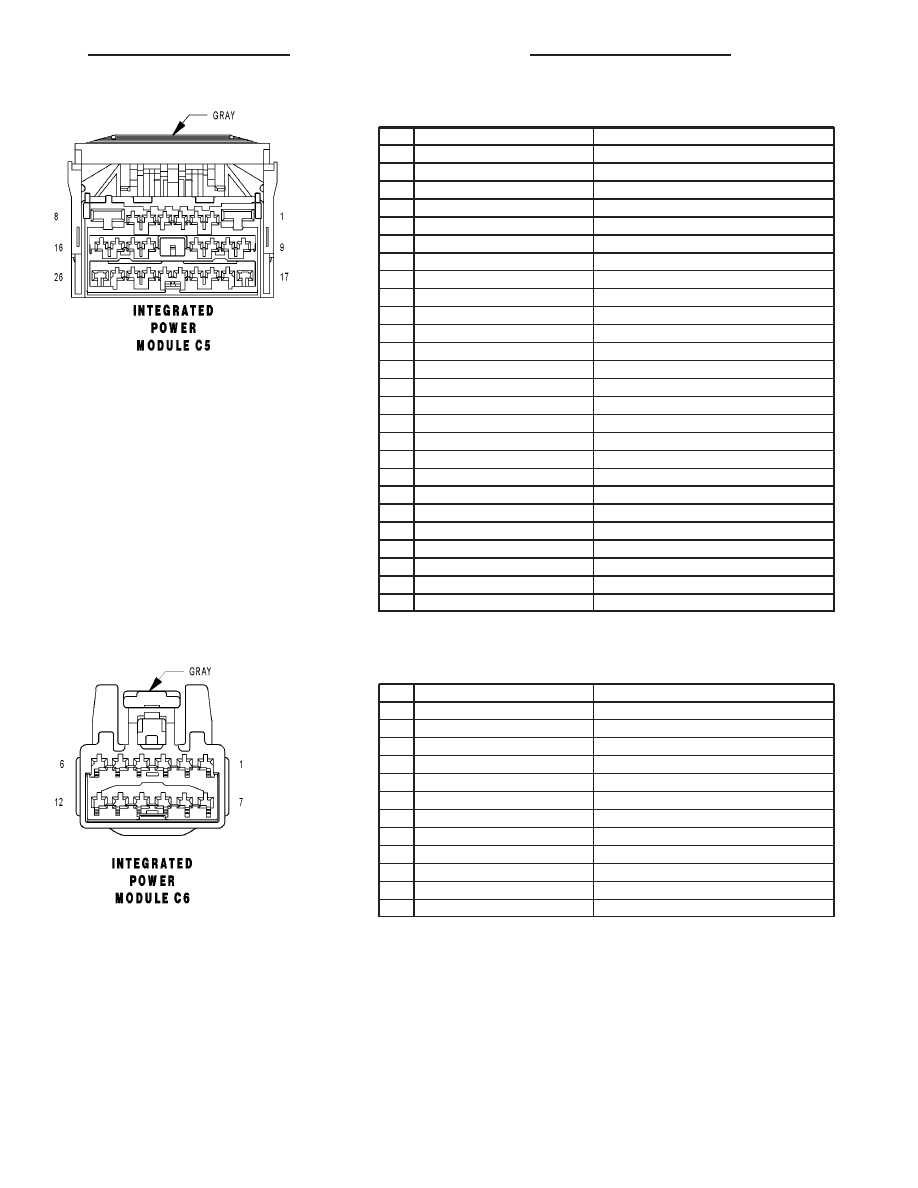

INTEGRATED POWER MODULE C5 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L89 18WT/YL (FOG LAMPS)

LEFT FRONT FOG LAMP DRIVER

3

W1 18BR/TN

WASHER FLUID LEVEL SWITCH SENSE

4

-

-

5

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

6

L778 20WT/LB

RIGHT FRONT SIDE MARKER LAMP DRIVER

7

L777 20WT/VT

LEFT FRONT SIDE MARKER LAMP DRIVER

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

14

Z118 18BK/YL

GROUND

15

-

-

16

L44 16TN/WT

RIGHT LOW BEAM LAMP DRIVER

17

L90 18WT/OR (FOG LAMPS)

RIGHT FRONT FOG LAMP DRIVER

18

L33 18WT/DG

LEFT HIGH BEAM LAMP DRIVER

19

-

-

20

-

-

21

-

-

22

L34 16WT/GY

RIGHT HIGH BEAM LAMP DRIVER

23

X2 16DG/OR

HORN RELAY OUTPUT

24

L77 20WT/BR

LEFT FRONT PARK LAMP DRIVER

25

L43 18WT/DB

LEFT LOW BEAM LAMP DRIVER

26

L78 20OR/WT

RIGHT FRONT PARK LAMP DRIVER

INTEGRATED POWER MODULE C6 - GRAY 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

D25 20WT/VT

PCI BUS

4

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

5

-

-

6

K51 18BR/GY

AUTOMATIC SHUT DOWN RELAY CONTROL

7

-

-

8

-

-

9

F1 20PK/WT

IGNITION UNLOCK-RUN-START

10

K36 20DB/YL

MTV CONTROL

11

-

-

12

-

-

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61

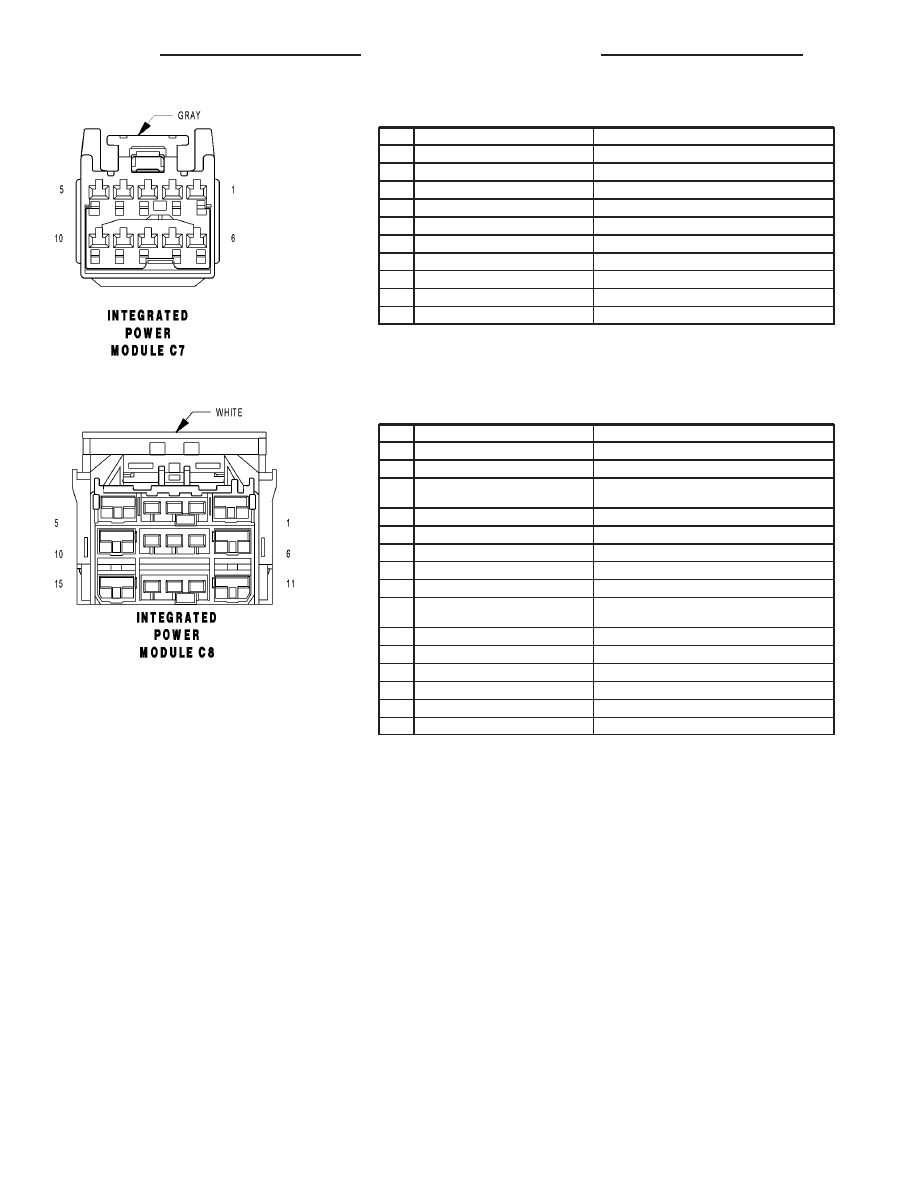

INTEGRATED POWER MODULE C7 - GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

T751 20YL

IGNITION SWITCH OUTPUT (START)

2

-

-

3

T752 20DG/OR

STARTER RELAY CONTROL

4

T15 20YL/BR

TRANSMISSION CONTROL RELAY CONTROL

5

-

-

6

-

-

7

-

-

8

Z115 18BK/OR

GROUND

9

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

10

K31 20BR

FUEL PUMP RELAY CONTROL

INTEGRATED POWER MODULE C8 - WHITE 15 WAY

CAV

CIRCUIT

FUNCTION

1

F516 12PK

FUSED DOOR NODE RELAY OUTPUT

2

C51 18LB/BR

FUSED REAR BOOSTER FAN RELAY OUTPUT

3

W4 12BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

4

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

5

A100 16RD/VT (TRAILER TOW)

FUSED B(+)

6

-

-

7

F504 20GY/PK

FUSED RUN RELAY OUTPUT

8

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

9

W3 12BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

10

A130 12VT/RD (POWER SUNROOF)

FUSED B(+)

11

C15 12DB/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

12

-

-

13

A116 16YL/RD

FUSED B(+)

14

-

-

15

A110 12DG/RD

FUSED B(+)

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS

CS

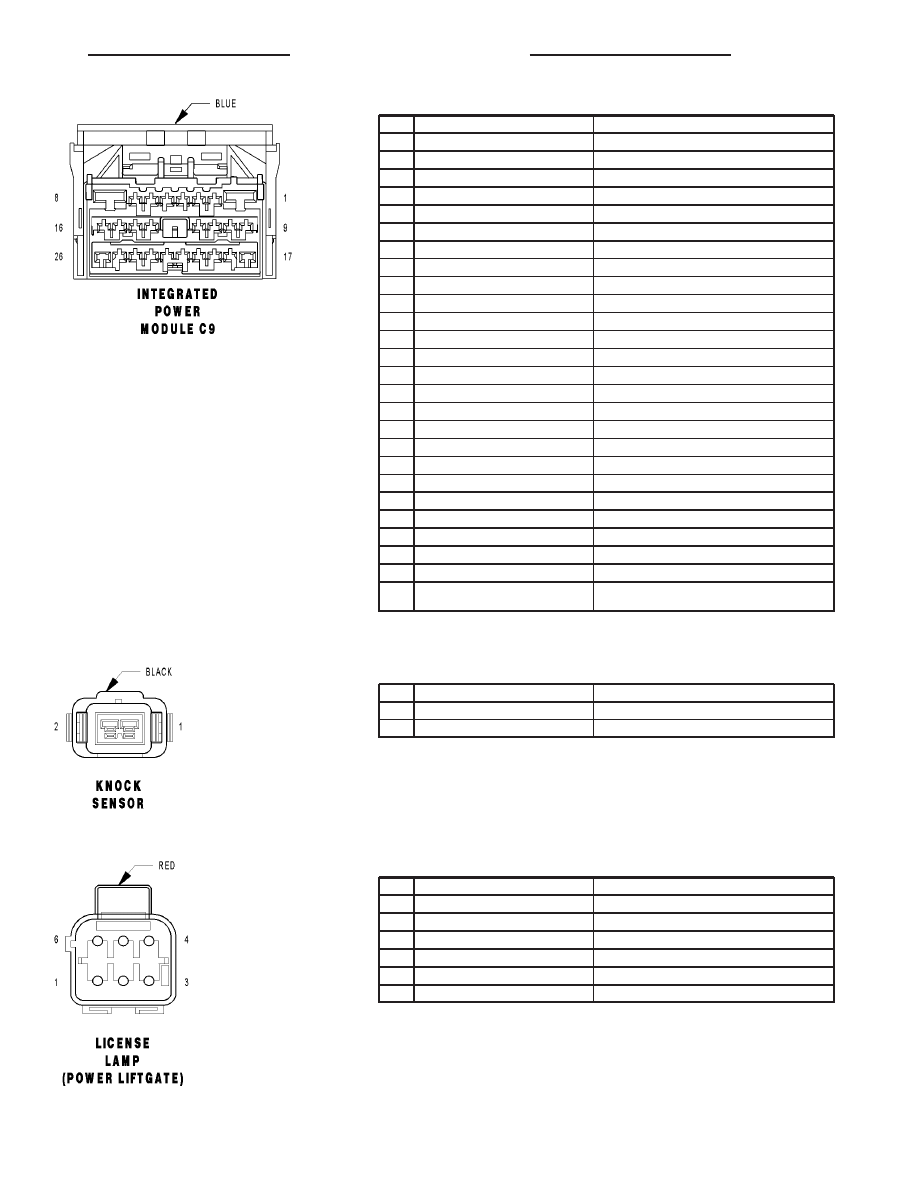

INTEGRATED POWER MODULE C9 - BLUE 26 WAY

CAV

CIRCUIT

FUNCTION

1

A115 12YL/RD (POWER LIFTGATE)

FUSED B(+)

2

A106 20LB/RD

FUSED B(+)

3

A108 18LG/RD

FUSED B(+)

4

-

-

5

D123 20WT/BR

FLASH PROGRAM ENABLE

6

-

-

7

L71 20WT/GY

LEFT TAIL LAMP DRIVER

8

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

9

-

-

10

A701 18BR/RD

FUSED B(+)

11

-

-

12

-

-

13

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

14

-

-

15

-

-

16

F201 20PK/LB

ORC RUN-START DRIVER

17

-

-

18

-

-

19

F2 18PK/YL

IGNITION SWITCH OUTPUT (RUN-START)

20

L51 18WT/DG

BRAKE LAMP SWITCH OUTPUT

21

-

-

22

-

-

23

L3 18WT/VT

LICENSE LAMP DRIVER

24

N1 16DB/OR

FUEL PUMP RELAY OUTPUT

25

A105 18DB/RD

FUSED B(+)

26

F525 16TN/PK (MIDDLE ROW HEATED
SEATS)

FUSED RUN RELAY OUTPUT

KNOCK SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K42 20DB/OR

KS SIGNAL

2

K942 20BR/LG

KS RETURN

LICENSE LAMP (POWER LIFTGATE) - RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

L3 18WT/VT

LICENSE LAMP DRIVER

2

Z367 20BK/BR

GROUND

3

Q94 22TN/LG

LIFTGATE CHIME DRIVER

4

Z294 20BK/DG

GROUND

5

G32 22VT/LB

LIFTGATE TEMPERATURE SENSOR SIGNAL

6

Q901 20OR/VT

GROUND

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 63

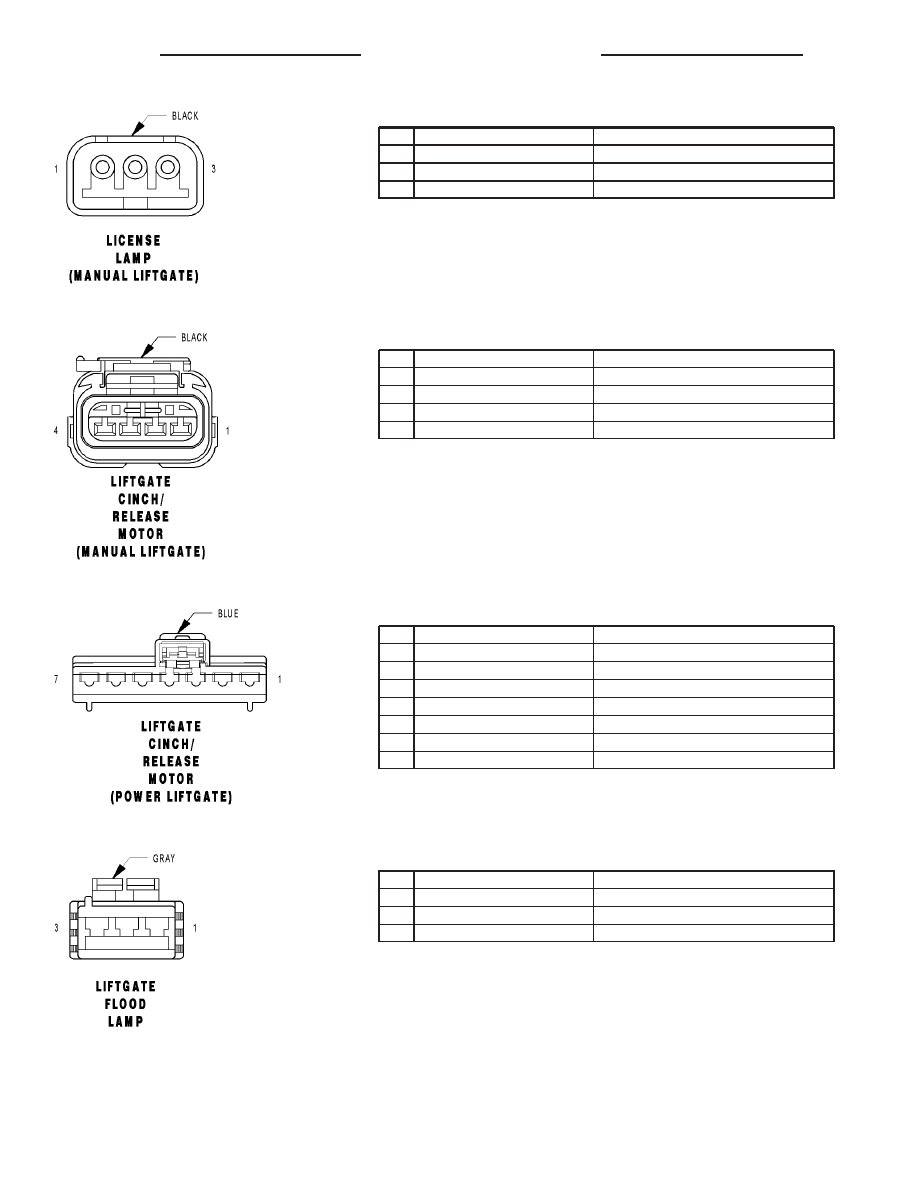

LICENSE LAMP (MANUAL LIFTGATE) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L3 18WT/VT

LICENSE LAMP DRIVER

2

Z367 20BK/BR

GROUND

3

-

-

LIFTGATE CINCH/RELEASE MOTOR (MANUAL LIFTGATE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z78 20BK/OR

GROUND

2

G78 22VT/OR

LIFTGATE AJAR SWITCH SENSE

3

P31 18TN/YL

LIFTGATE RELEASE DRIVER

4

Z245 18BK/GY

GROUND

LIFTGATE CINCH/RELEASE MOTOR (POWER LIFTGATE) - BLUE 7 WAY

CAV

CIRCUIT

FUNCTION

1

Q901 20OR/VT

GROUND

2

G78 22VT/OR

LIFTGATE AJAR SWITCH SENSE

3

Q60 22OR/YL

LIFTGATE PAWL SWITCH SENSE

4

Z245 18BK/GY

GROUND

5

Q85 16TN/WT

LIFTGATE LATCH RELEASE DRIVER

6

Q84 16TN/GY

LIFTGATE LATCH CINCH DRIVER

7

Q83 18OR/GY

LIFTGATE LATCH CLUTCH DRIVER

LIFTGATE FLOOD LAMP - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z311 20BK/VT

GROUND

2

-

-

3

M11 18YL/VT

LIFTGATE COURTESY LAMP DRIVER

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

CS
