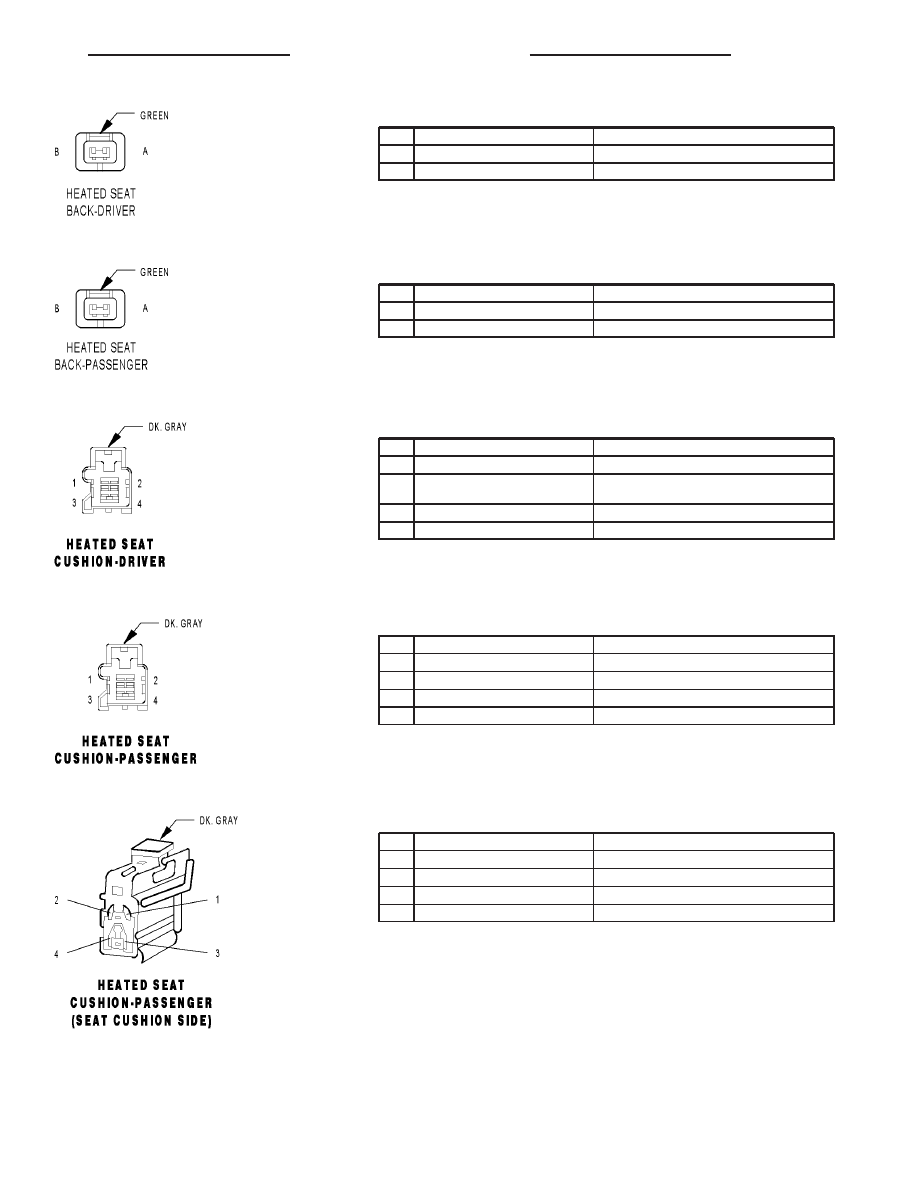

HEATED SEAT BACK-DRIVER - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

P88 18BK

DRIVER HEATED SEAT DRIVER

B

P94 18BK

DRIVER SEAT HEATER GROUND

HEATED SEAT BACK-PASSENGER - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

P98 18BK

PASSENGER HEATED SEAT DRIVER

B

P97 18BK

PASSENGER SEAT HEATER GROUND

HEATED SEAT CUSHION-DRIVER - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

P87 18LG/LB

DRIVER SEAT HEATER B(+) DRIVER

2

P85 20LG/DG

DRIVER SEAT TEMPERATURE SENSOR 5 VOLT SUP-
PLY

3

P89 20LG/OR

DRIVER SEAT TEMPERATURE SENSOR INPUT

4

P94 18LG/TN

DRIVER SEAT HEATER GROUND

HEATED SEAT CUSHION-PASSENGER - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

P95 18LG/WT

PASSENGER SEAT HEATER B(+) DRIVER

2

-

-

3

-

-

3

P97 18LG/YL

PASSENGER SEAT HEATER GROUND

HEATED SEAT CUSHION-PASSENGER (SEAT CUSHION SIDE) - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

RD

PASSENGER SEAT HEATER B(+) DRIVER

2

-

-

3

-

-

4

BK

PASSENGER SEAT HEATER GROUND

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

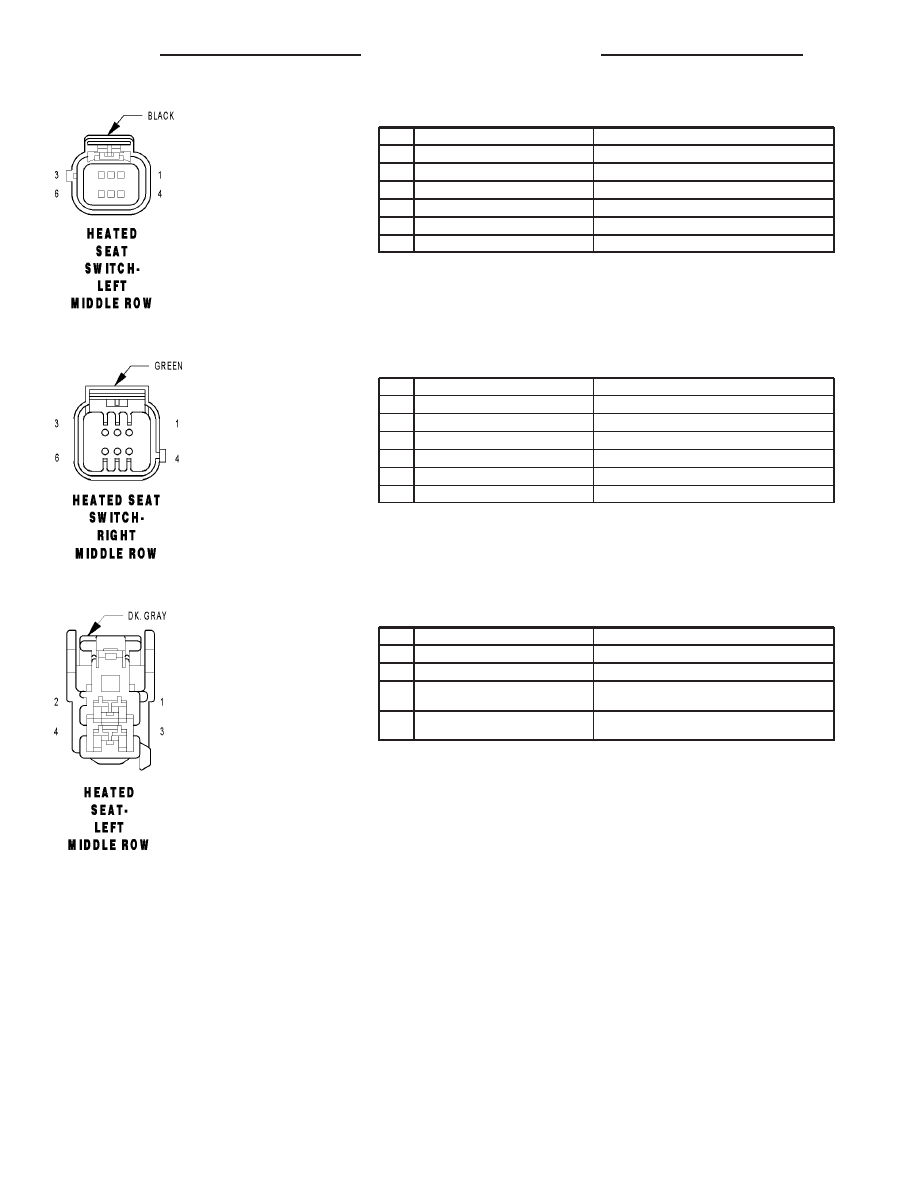

HEATED SEAT SWITCH-LEFT MIDDLE ROW - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

P181 20LG/DB

LEFT MIDDLE ROW SEAT LOW INDICATOR DRIVER

2

E12 18OR/GY

PANEL LAMPS DRIVER

3

Z870 20BK/YL

GROUND

4

F525 16TN/PK

FUSED RUN RELAY OUTPUT

5

P183 20LG/YL

LEFT MIDDLE ROW SEAT HIGH INDICATOR DRIVER

6

P77 20LG

LEFT MIDDLE ROW SEAT SWITCH MUX

HEATED SEAT SWITCH-RIGHT MIDDLE ROW - GREEN 6 WAY

CAV

CIRCUIT

FUNCTION

1

P182 20LG/OR

RIGHT MIDDLE ROW SEAT LOW INDICATOR DRIVER

2

E12 18OR/GY

PANEL LAMPS DRIVER

3

Z870 20BK/YL

GROUND

4

F525 16TN/PK

FUSED RUN RELAY OUTPUT

5

P184 20LG/GY

RIGHT MIDDLE ROW SEAT HIGH INDICATOR DRIVER

6

P96 20LB/LG

RIGHT MIDDLE ROW SEAT SWITCH MUX

HEATED SEAT-LEFT MIDDLE ROW - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

P187 16LG/BR

LEFT MIDDLE ROW SEAT HEATER B(+) DRIVER

2

Z870 18BK/YL

GROUND

3

P189 20LG/WT

MIDDLE ROW SEAT TEMPERATURE SENSOR 5 VOLT
SUPPLY

4

P197 20LG/DG

LEFT MIDDLE ROW SEAT TEMPERATURE SENSOR
INPUT

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

CS

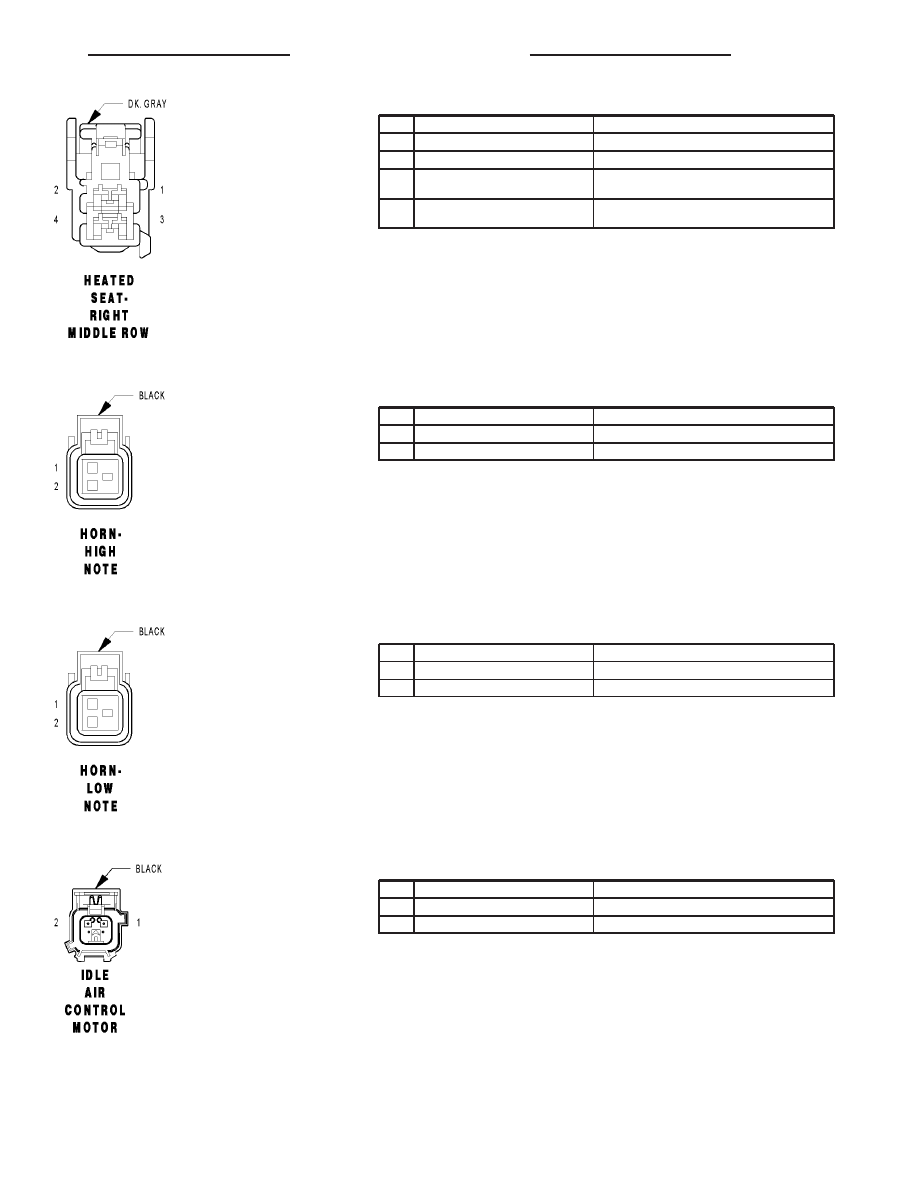

HEATED SEAT-RIGHT MIDDLE ROW - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

P188 16LG/VT

RIGHT MIDDLE ROW SEAT HEATER B(+) DRIVER

2

Z870 18BK/YL

GROUND

3

P189 20LG/WT

MIDDLE ROW SEAT TEMPERATURE SENSOR 5 VOLT
SUPPLY

4

P196 20LG/LB

RIGHT MIDDLE ROW SEAT TEMPERATURE SENSOR
INPUT

HORN-HIGH NOTE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z299 16BK/OR

GROUND

2

X2 16DG/OR

HORN RELAY OUTPUT

HORN-LOW NOTE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z298 16BK/DB

GROUND

2

X2 16DG/OR

HORN RELAY OUTPUT

IDLE AIR CONTROL MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K61 20VT/GY

IAC MOTOR CONTROL

2

K961 20BR/VT

IAC RETURN

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55

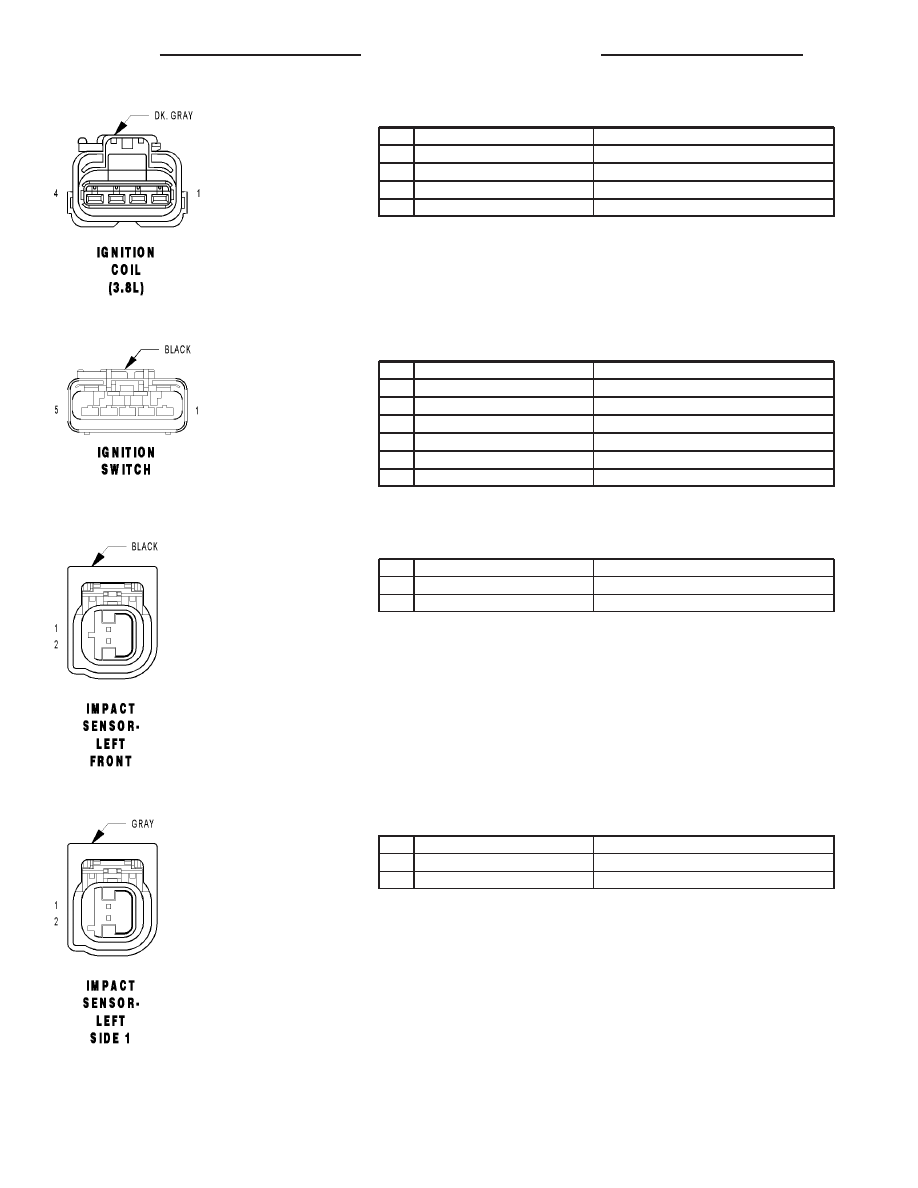

IGNITION COIL (3.8L) - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

K18 16DB/OR

COIL CONTROL NO. 3

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K19 16DB/DG

COIL CONTROL NO. 1

4

K17 16DB/TN

COIL CONTROL NO. 2

IGNITION SWITCH - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

G900 22OR/VT

IGNITION SWITCH SENSE RETURN

2

G20 22VT/BR

IGNITION SWITCH SENSE

3

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

3

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

4

T751 20YL

IGNITION SWITCH OUTPUT (START)

5

A106 20LB/RD

FUSED B(+)

IMPACT SENSOR-LEFT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

2

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

IMPACT SENSOR-LEFT SIDE 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LG/VT

LEFT SIDE IMPACT SENSOR 1 SIGNAL

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS
