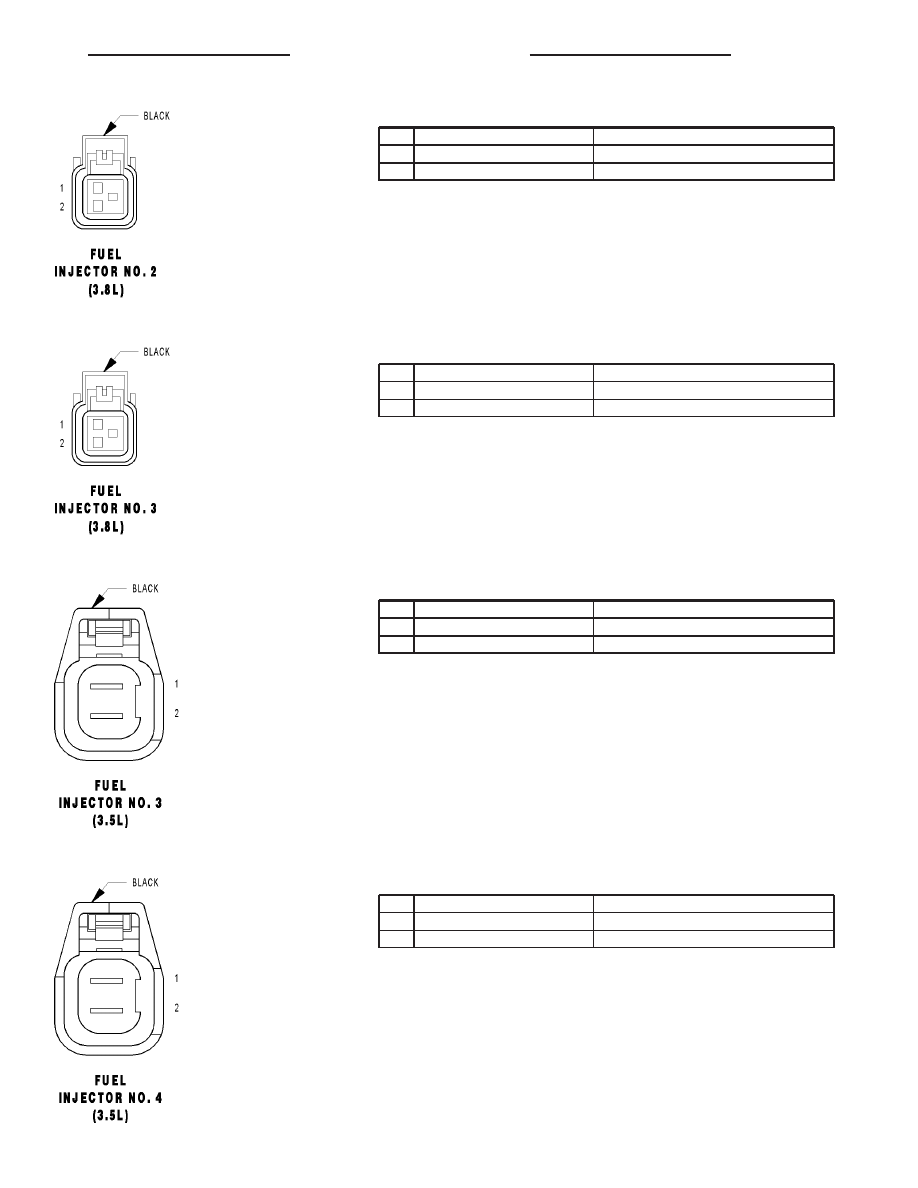

FUEL INJECTOR NO. 2 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K12 16BR/DB

INJECTOR CONTROL NO. 2

FUEL INJECTOR NO. 3 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 16BR/LB

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 3 (3.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 16BR/LB

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 4 (3.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K14 16BR/TN

INJECTOR CONTROL NO. 4

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49

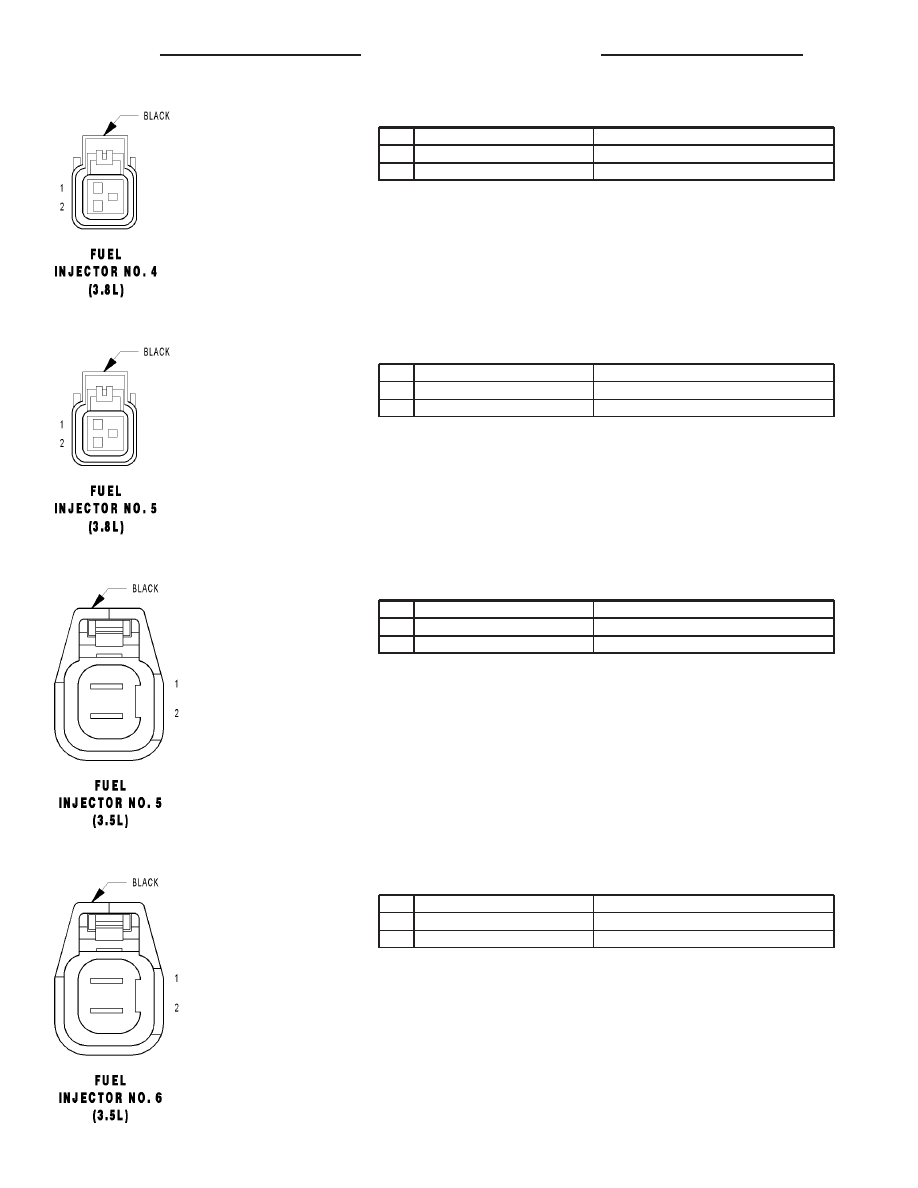

FUEL INJECTOR NO. 4 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K14 16BR/TN

INJECTOR CONTROL NO. 4

FUEL INJECTOR NO. 5 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K38 16BR/OR

INJECTOR CONTROL NO. 5

FUEL INJECTOR NO. 5 (3.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K38 16BR/OR

INJECTOR CONTROL NO. 5

FUEL INJECTOR NO. 6 (3.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K58 16BR/VT

INJECTOR CONTROL NO. 6

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

CS

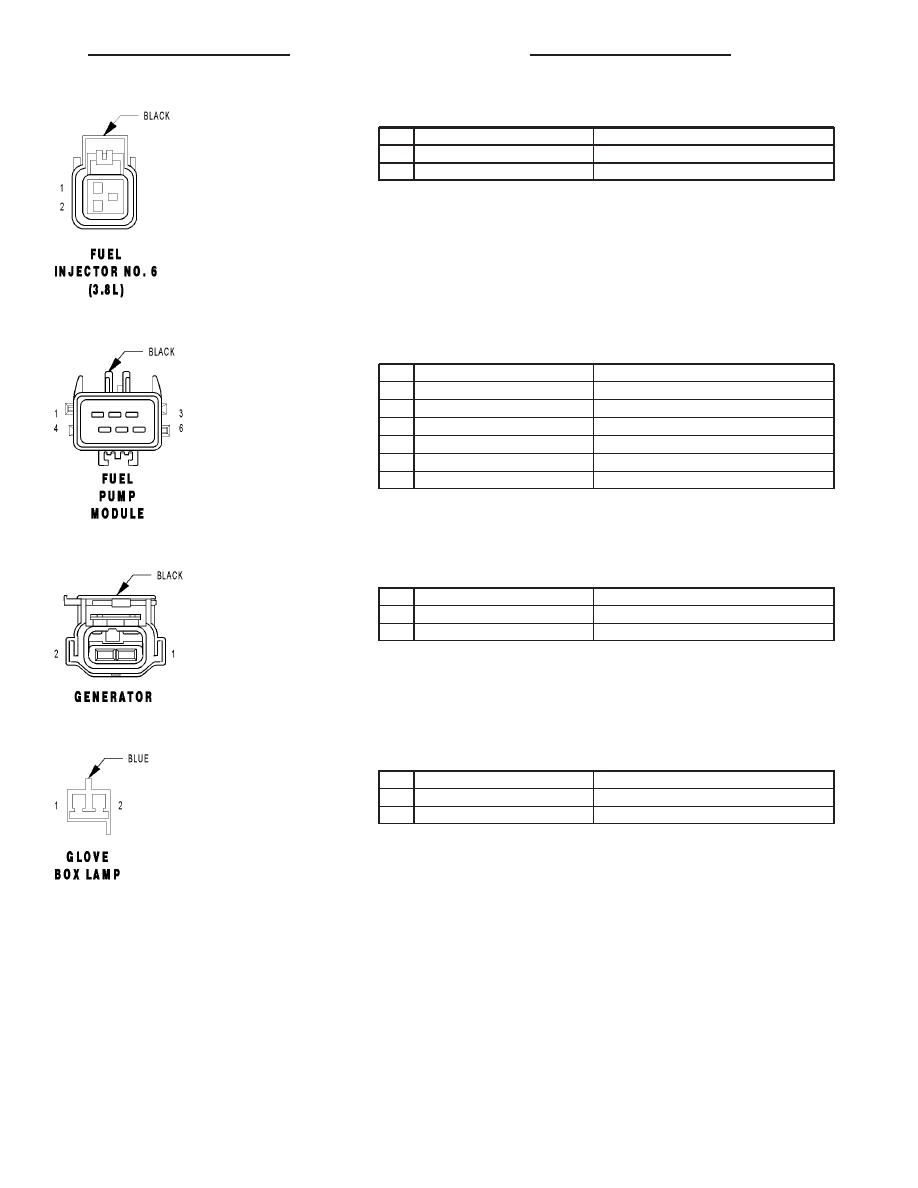

FUEL INJECTOR NO. 6 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K58 16BR/VT

INJECTOR CONTROL NO. 6

FUEL PUMP MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

N1 16DB/OR

FUEL PUMP RELAY OUTPUT

2

N4 20DB/YL

FUEL LEVEL SENSOR SIGNAL NO. 1

3

N5 20DB/WT

FUEL LEVEL SENSOR SIGNAL NO. 2

4

-

-

5

Z210 20BK/LB

GROUND

6

Z201 16BK

GROUND

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z20 18BR/BK

GROUND

2

K20 18BR/GY

GEN FIELD CONTROL

GLOVE BOX LAMP - BLUE 2 WAY

CAV

CIRCUIT

FUNCTION

1

M28 18YL/TN

GLOVE BOX LAMP DRIVER

2

Z328 20BK/TN

GROUND

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 51

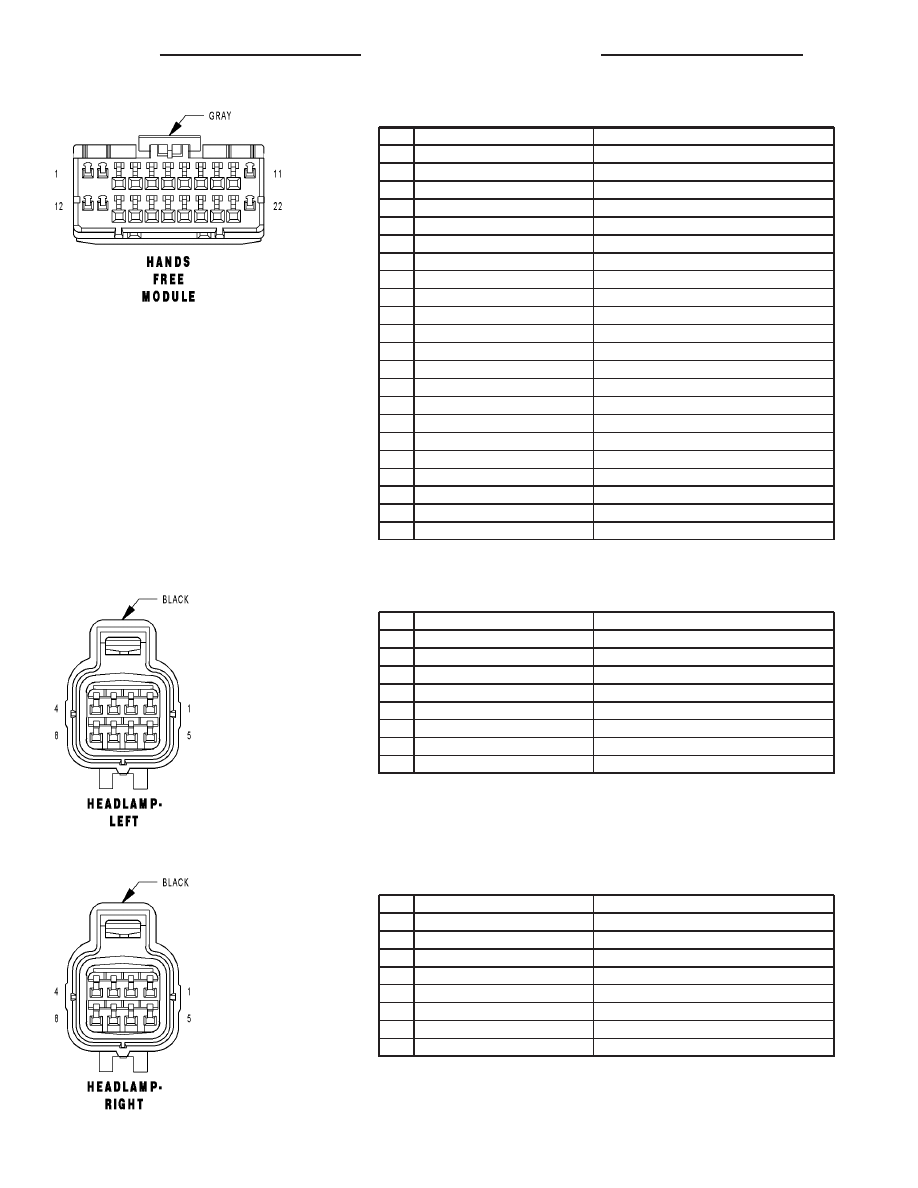

HANDS FREE MODULE - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 20GY/RD

FUSED B(+)

2

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

3

-

-

4

-

-

5

X722 20DG/WT

MICROPHONE 2 IN(+)

6

-

-

7

-

-

8

X704 20DG/YL

RIGHT AUDIO OUTPUT

9

X703 20DG/OR

LEFT AUDIO OUTPUT

10

-

-

11

-

-

12

-

-

13

-

-

14

D25 20WT/VT

PCI BUS

15

X730 20GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 20DG/LB

MICROPHONE 1 IN(+)

17

X792 20LB/DG

MICROPHONE IN(-)

18

-

-

19

-

-

20

-

-

21

X835 20OR/GY

SENSOR GROUND

22

Z717 18BK/YL

GROUND

HEADLAMP-LEFT - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

L33 18WT/DG

LEFT HIGH BEAM LAMP DRIVER

2

Z345 18BK/LB

GROUND

3

L43 18WT/DB

LEFT LOW BEAM LAMP DRIVER

4

Z343 18BK/LG

GROUND

5

Z377 20BK/BR

GROUND

6

L77 20WT/BR

LEFT FRONT PARK LAMP DRIVER

7

L61 18LG/WT

LEFT FRONT TURN SIGNAL LAMP DRIVER

8

L777 20WT/VT

LEFT FRONT SIDE MARKER LAMP DRIVER

HEADLAMP-RIGHT - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

L34 16WT/GY

RIGHT HIGH BEAM LAMP DRIVER

2

Z346 16BK/LG

GROUND

3

L44 16TN/WT

RIGHT LOW BEAM LAMP DRIVER

4

Z344 16BK/TN

GROUND

5

Z378 20BK/OR

GROUND

6

L78 20OR/WT

RIGHT FRONT PARK LAMP DRIVER

7

L60 18WT/TN

RIGHT FRONT TURN SIGNAL LAMP DRIVER

8

L778 20WT/LB

RIGHT FRONT SIDE MARKER LAMP DRIVER

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

CS
