Chrysler Pacifica. Manual - part 630





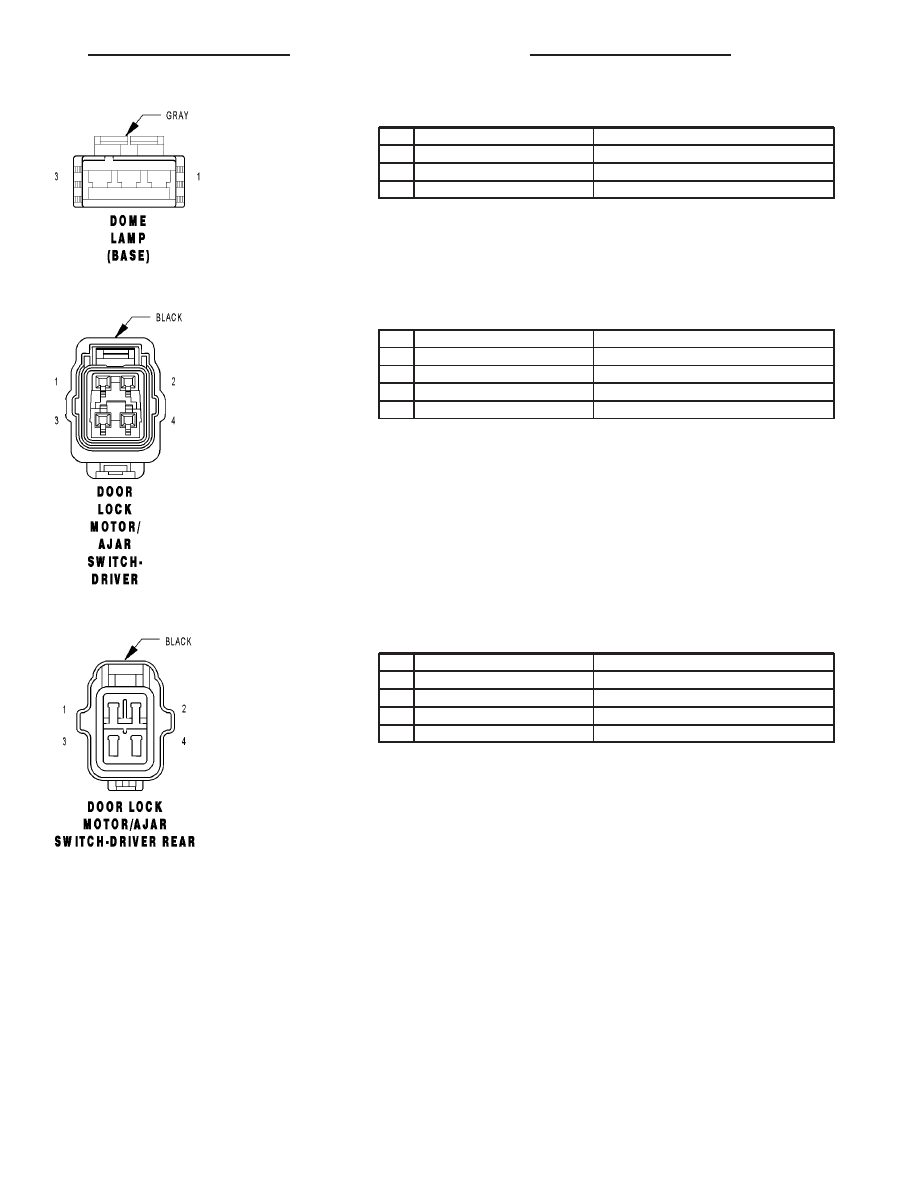

DOME LAMP (BASE) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 18YL/OR

COURTESY LAMPS DRIVER

2

Z327 18BK/WT

GROUND

3

M27 18YL/LB

RAIL LAMPS DRIVER

DOOR LOCK MOTOR/AJAR SWITCH-DRIVER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

3

P1 20TN/LG

DRIVER DOOR UNLOCK DRIVER

4

P3 20TN/WT

DRIVER DOOR LOCK DRIVER

DOOR LOCK MOTOR/AJAR SWITCH-DRIVER REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20VT/YL

LEFT REAR DOOR AJAR SWITCH SENSE

2

G983 20VT/TN

GROUND

3

P292 18VT/LG

DOOR UNLOCK DRIVER

4

P222 18VT/DG

DOOR LOCK DRIVER

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

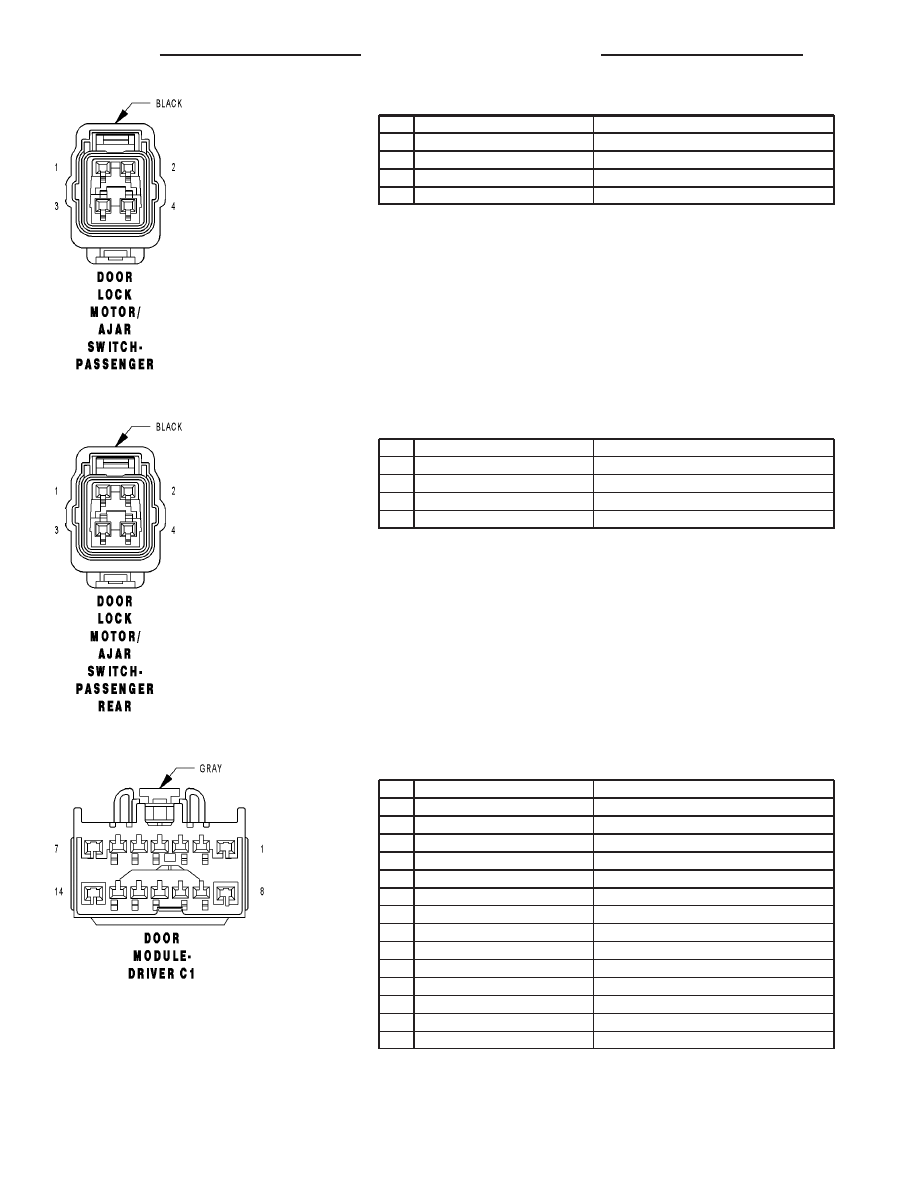

DOOR LOCK MOTOR/AJAR SWITCH-PASSENGER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

3

P292 20VT/LG

DOOR UNLOCK DRIVER

4

P222 20VT/DG

DOOR LOCK DRIVER

DOOR LOCK MOTOR/AJAR SWITCH-PASSENGER REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

2

G982 20VT/TN

GROUND

3

P292 18VT/LG

DOOR UNLOCK DRIVER

4

P222 18VT/DG

DOOR LOCK DRIVER

DOOR MODULE-DRIVER C1 - GRAY 14 WAY

CAV

CIRCUIT

FUNCTION

1

F515 12PK/LB

FUSED DOOR NODE RELAY OUTPUT

2

A215 18RD/LG

FUSED B(+)

3

P3 20TN/WT

DRIVER DOOR LOCK DRIVER

4

P1 20TN/LG

DRIVER DOOR UNLOCK DRIVER

5

Q211 14TN/LB

DRIVER REAR WINDOW DRIVER (DOWN)

6

Q111 14TN/YL

DRIVER REAR WINDOW DRIVER (UP)

7

-

-

8

Z821 12BK/BR

GROUND

9

G983 20VT/OR

GROUND

10

D123 20WT/BR

FLASH PROGRAM ENABLE

11

-

-

12

Q21 14OR/WT

DRIVER WINDOW DRIVER (DOWN)

13

Q11 14OR/LG

DRIVER WINDOW DRIVER (UP)

14

-

-

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

CS

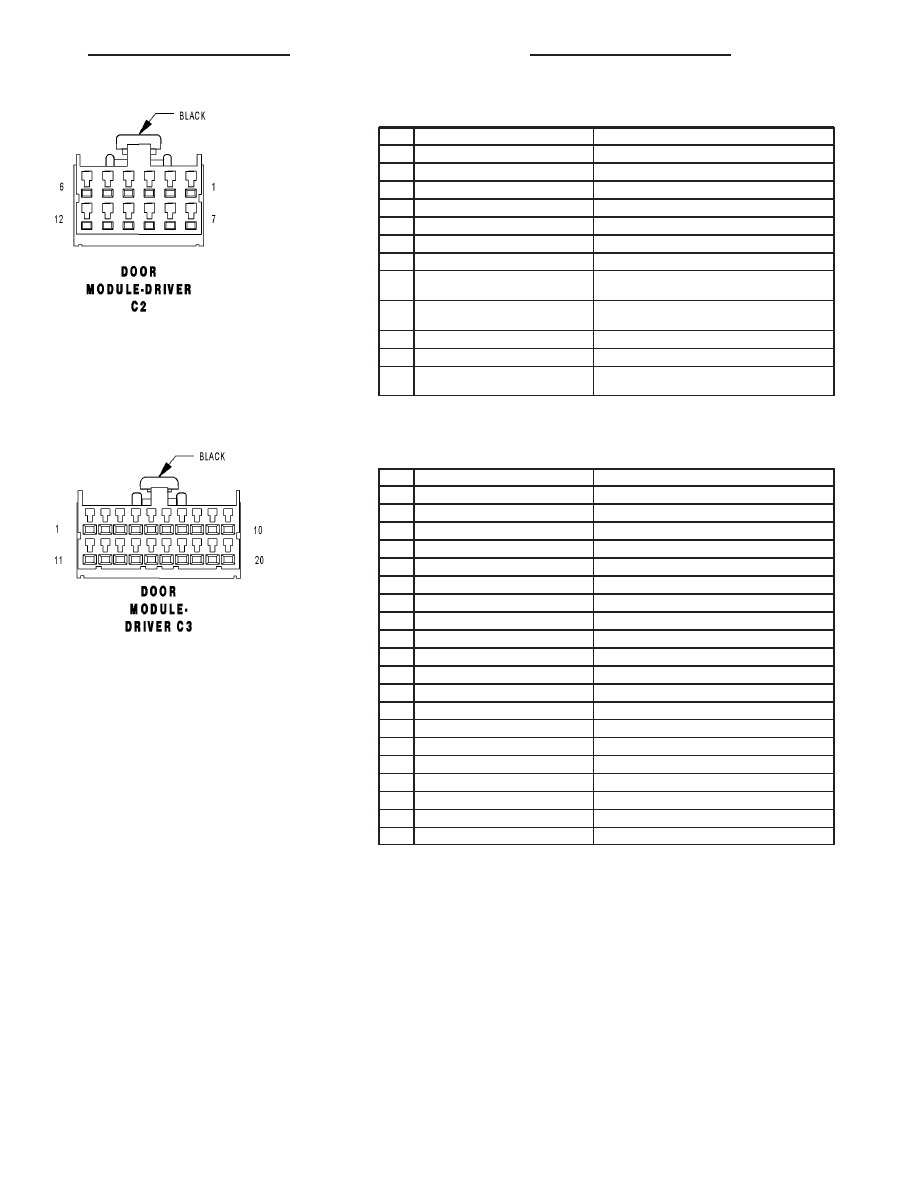

DOOR MODULE-DRIVER C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P101 20LG/WT

MEMORY SET SWITCH INDICATOR DRIVER

2

P83 20TN/WT

DRIVER HEATED SEAT HIGH INDICATOR DRIVER

3

P81 20TN/LB

DRIVER HEATED SEAT LOW INDICATOR DRIVER

4

P989 20TN/LG

SEAT SWITCH MUX RETURN

5

Z301 20TN/BK

ILLUMINATION GROUND

6

P301 20LG/OR

DRIVER DOOR SWITCH ILLUMINATION DRIVER

7

P311 20LG/VT

DRIVER SEAT RECLINER/LUMBAR OUT SWITCH MUX

8

P309 20LG/VT

DRIVER SEAT HORIZONTAL/LUMBAR IN SWITCH
MUX

9

P200 20LG/YL

DRIVER SEAT FRONT RISER/PEDAL FORWARD
SWITCH MUX

10

P7 20LG/DG

DRIVER HEATED SEAT SWITCH MUX

11

G200 20VT/BR

MEMORY SELECT SWITCH MUX

12

P202 20LG/DB

DRIVER SEAT REAR RISER/PEDAL BACK SWITCH
MUX

DOOR MODULE-DRIVER C3 - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

Z75 20BK/VT

GROUND

2

P65 22VT/TN

DRIVER MIRROR HORIZONTAL POSITION SIGNAL

3

-

-

4

-

-

5

Q1 20OR/WT

DRIVER REAR WINDOW SWITCH MUX

6

P69 22WT/TN

DRIVER MIRROR SENSOR GROUND

7

M43 20OR/LB

LEFT DOOR COURTESY LAMP DRIVER

8

E25 20OR/GY

PANEL LAMPS DRIVER

9

P73 22TN/VT

DRIVER MIRROR COMMON DRIVER

10

P75 22TN/LG

DRIVER MIRROR HORIZONTAL DRIVER

11

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

12

P67 22OR/TN

DRIVER MIRROR VERTICAL POSITION SIGNAL

13

-

-

14

C17 20LB/WT

DRIVER HEATED MIRROR FEED

15

D25 20WT/VT

PCI BUS

16

-

-

17

Z321 20BK/BR

GROUND

18

P53 20LG/OR

DRIVER HEATED MIRROR DRIVER

19

-

-

20

P71 22TN/DG

DRIVER MIRROR VERTICAL DRIVER

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43

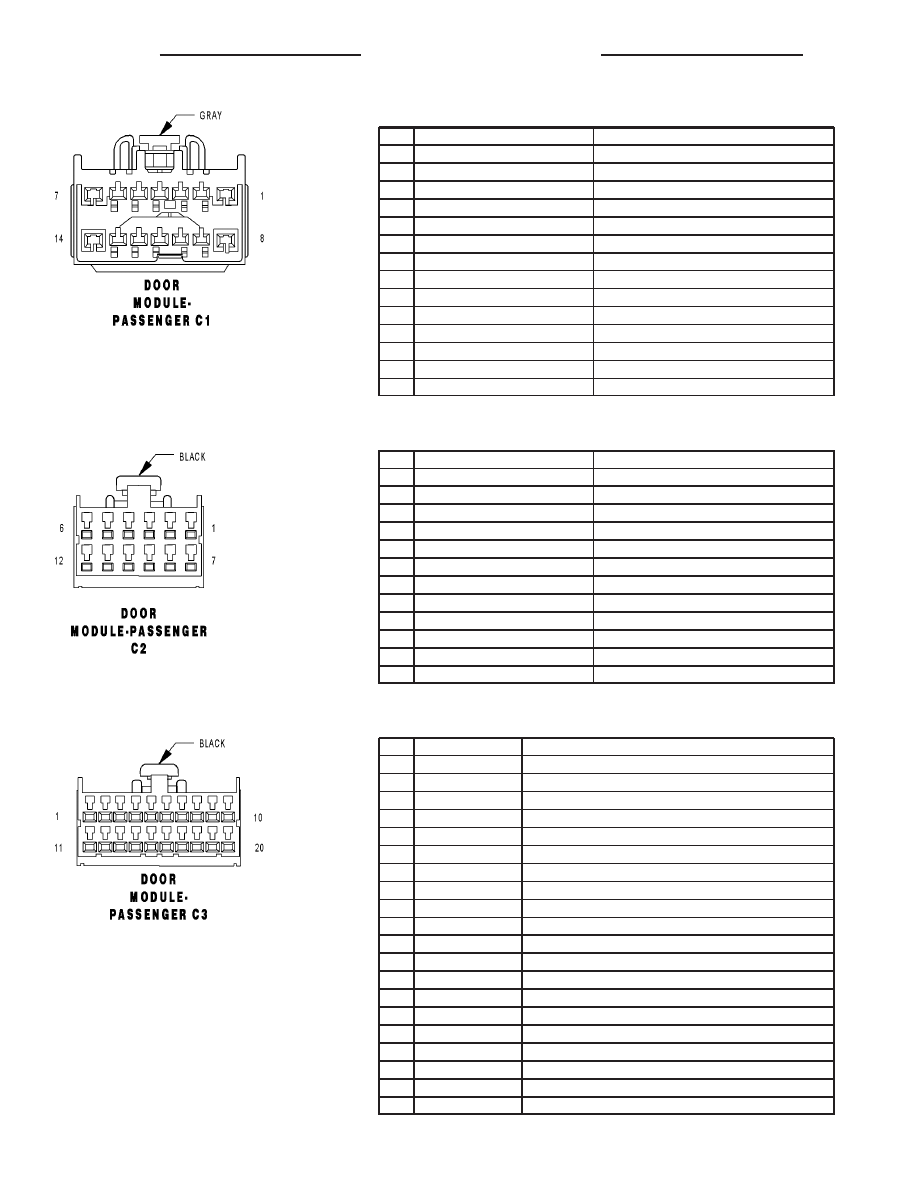

DOOR MODULE-PASSENGER C1 - GRAY 14 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A214 18RD/LB

FUSED B(+)

3

P222 18VT/DG

DOOR LOCK DRIVER

4

P292 18VT/LG

DOOR UNLOCK DRIVER

5

Q212 14OR/VT

PASSENGER REAR WINDOW DRIVER (DOWN)

6

Q112 14OR/BR

PASSENGER REAR WINDOW DRIVER (UP)

7

F516 12PK

FUSED DOOR NODE RELAY OUTPUT

8

-

-

9

G982 20VT/TN

GROUND

10

D123 20WT/BR

FLASH PROGRAM ENABLE

11

-

-

12

Q22 14VT/OR

PASSENGER WINDOW DRIVER (DOWN)

13

Q12 14BR/OR

PASSENGER WINDOW DRIVER (UP)

14

Z822 12BK/BR

GROUND

DOOR MODULE-PASSENGER C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P84 20TN/VT

PASSENGER HEATED SEAT HIGH INDICATOR DRIVER

3

P82 20TN/DG

PASSENGER HEATED SEAT LOW INDICATOR DRIVER

4

P988 20LG/TN

SEAT SWITCH MUX RETURN

5

Z302 20LG/BK

ILLUMINATION GROUND

6

P302 20TN/OR

PASSENGER DOOR SWITCH ILLUMINATION DRIVER

7

P308 20LG/VT

PASSENGER SEAT RECLINER SWITCH MUX

8

P310 20LG/OR

PASSENGER SEAT HORIZONTAL SWITCH MUX

9

-

-

10

P8 20LG/WT

PASSENGER HEATED SEAT SWITCH MUX

11

-

-

12

-

-

DOOR MODULE-PASSENGER C3 - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

Z74 20BK/WT

GROUND

2

P68 22TN/YL

PASSENGER MIRROR HORIZONTAL POSITION SIGNAL

3

-

-

4

-

-

5

Q2 20WT/TN

PASSENGER REAR WINDOW SWITCH MUX

6

P66 22TN/LG

PASSENGER MIRROR SENSOR GROUND

7

M44 20OR/DB

RIGHT DOOR COURTESY LAMP DRIVER

8

E26 20OR/GY

PANEL LAMPS DRIVER

9

P70 22TN/LB

PASSENGER MIRROR COMMON DRIVER

10

P74 22TN/OR

PASSENGER MIRROR HORIZONTAL DRIVER

11

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

12

P64 22TN

PASSENGER MIRROR VERTICAL POSITION SIGNAL

13

-

-

14

C16 20DB/GY

PASSENGER HEATED MIRROR FEED

15

D25 20WT/VT

PCI BUS

16

-

-

17

Z322 20BK/BR

GROUND

18

P54 20OR/LG

PASSENGER HEATED MIRROR DRIVER

19

-

-

20

P72 20TN/GY

PASSENGER MIRROR VERTICAL DRIVER

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

CS
