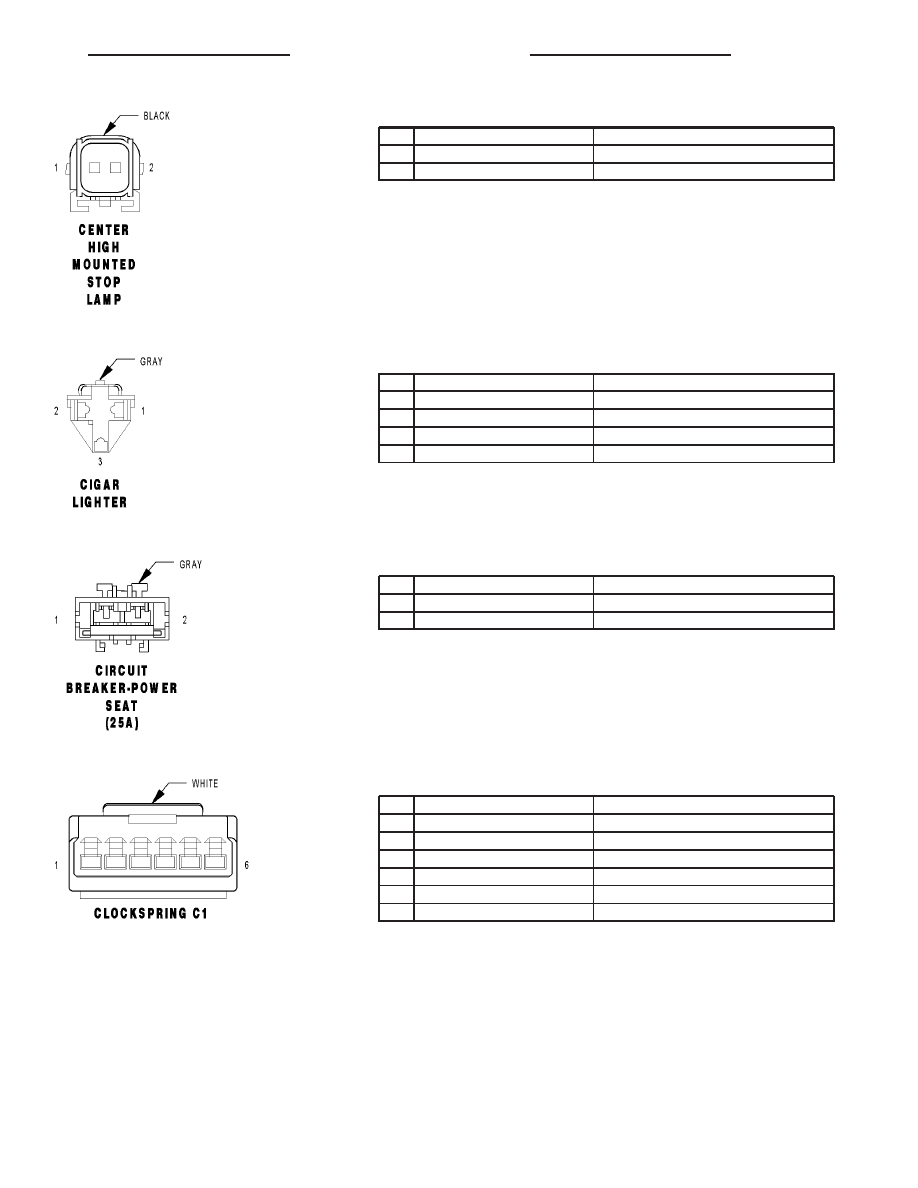

CENTER HIGH MOUNTED STOP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L51 18WT/DG

BRAKE LAMP SWITCH OUTPUT

2

Z350 20BK/TN

GROUND

CIGAR LIGHTER - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

1

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

2

-

-

3

Z736 16BK/YL

GROUND

CIRCUIT BREAKER-POWER SEAT (25A) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A110 12DG/RD

FUSED B(+)

2

A210 14OR/RD

FUSED B(+)

CLOCKSPRING C1 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SENSE

2

-

-

3

K900 20DB/DG

SENSOR GROUND

4

V37 20VT

S/C SWITCH SIGNAL

5

X20 22GY/WT

RADIO CONTROL MUX

6

X920 22GY/OR

RADIO CONTROL MUX RETURN

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

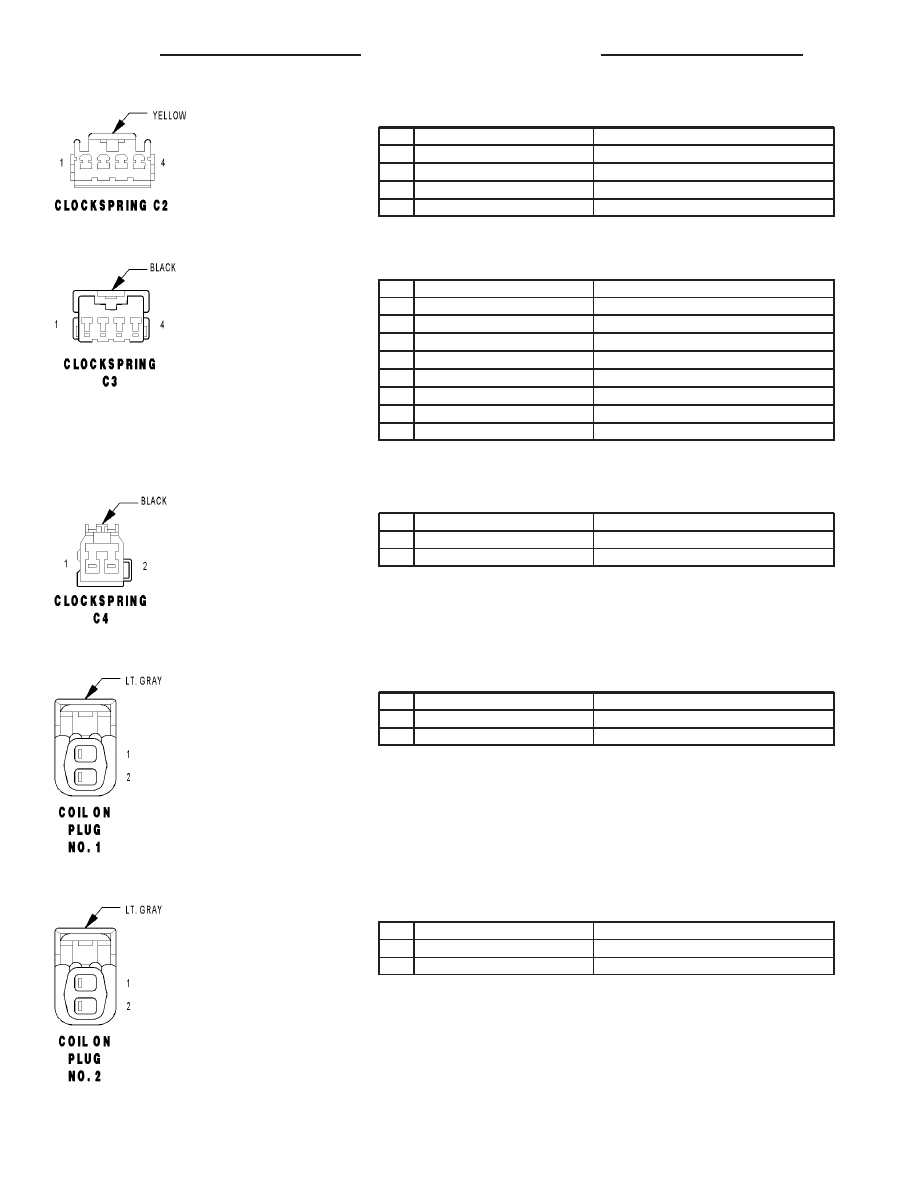

CLOCKSPRING C2 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

2

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

3

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

4

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

CLOCKSPRING C3 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT

RADIO CONTROL MUX

1

X20 20GY/WT

RADIO CONTROL MUX

2

X920 20GY/OR

RADIO CONTROL MUX RETURN

2

X920 20GY/OR

RADIO CONTROL MUX RETURN

3

V37 20VT

S/C SWITCH SIGNAL

3

V37 20VT

S/C SWITCH SIGNAL

4

Z23 20BK/VT

SPEED CONTROL SWITCH GROUND

4

Z23 20BK/VT

SPEED CONTROL SWITCH GROUND

CLOCKSPRING C4 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SENSE

2

-

-

COIL ON PLUG NO. 1 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K19 16DB/DG

COIL CONTROL NO. 1

COIL ON PLUG NO. 2 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K17 16DB/TN

COIL CONTROL NO. 2

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

CS

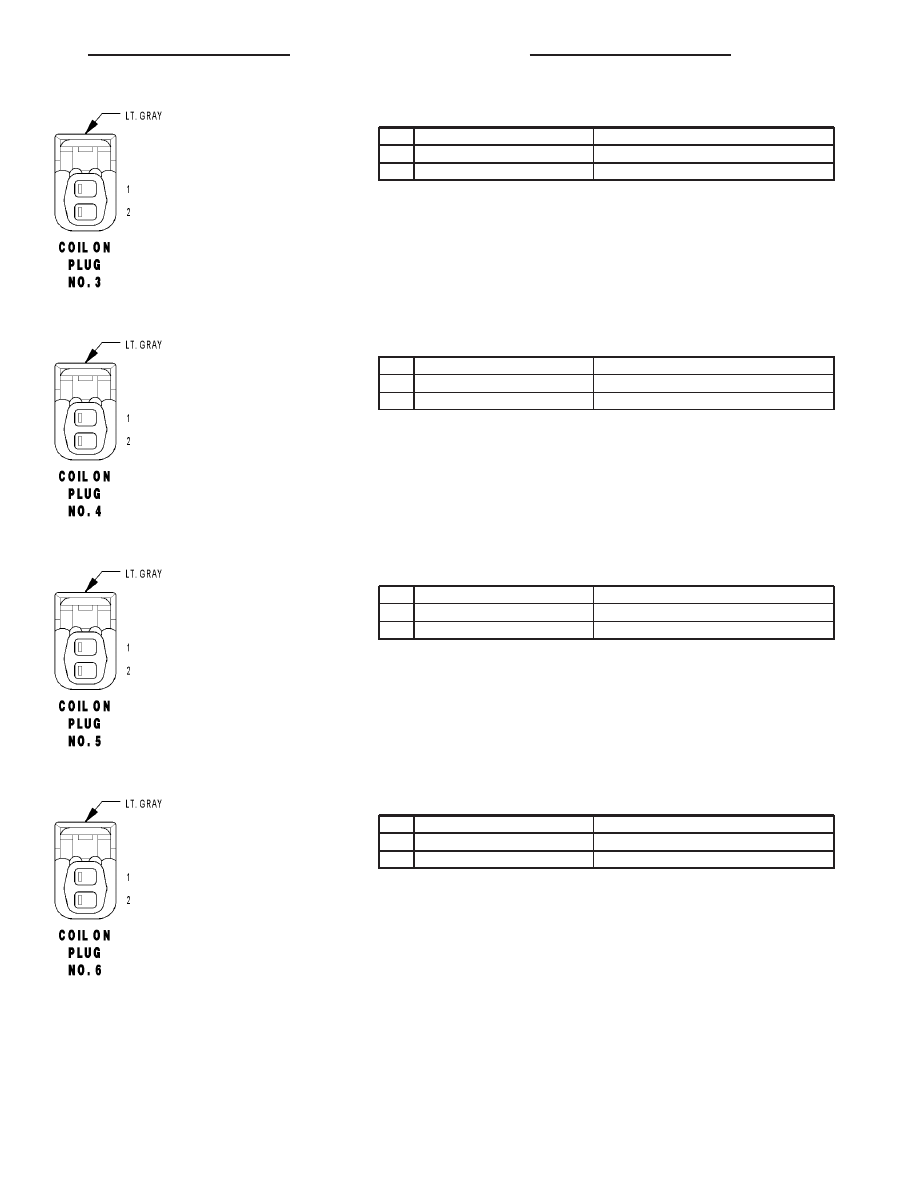

COIL ON PLUG NO. 3 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K18 16DB/OR

COIL CONTROL NO. 3

COIL ON PLUG NO. 4 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K15 16DB

COIL CONTROL NO. 4

COIL ON PLUG NO. 5 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K16 16DB/YL

COIL CONTROL NO. 5

COIL ON PLUG NO. 6 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K10 16DB/OR

COIL CONTROL NO. 6

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39

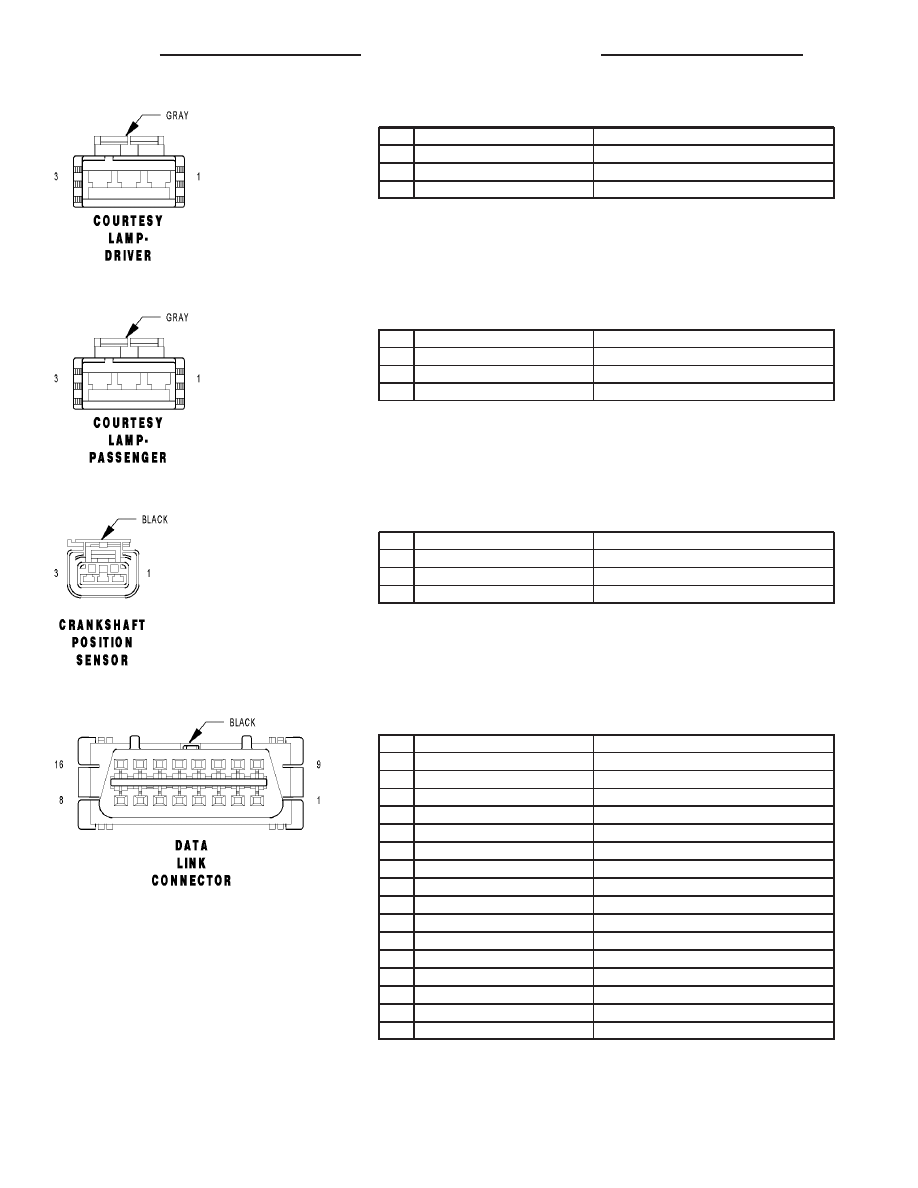

COURTESY LAMP-DRIVER - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z321 20BK/BR

GROUND

2

-

-

3

M43 20OR/LB

LEFT DOOR COURTESY LAMP DRIVER

COURTESY LAMP-PASSENGER - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z322 20BK/BR

GROUND

2

-

-

3

M44 20OR/DB

RIGHT DOOR COURTESY LAMP DRIVER

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K24 20BR/LB

CKP SIGNAL

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 18BK/LG

GROUND

5

Z111 18BK/WT

GROUND

6

-

-

7

D21 20WT/GY

SCI TRANSMIT (PCM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

D24 20WT/YL

FLASH ABS

11

-

-

12

D20 20WT/LG

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20BR/WT

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)
