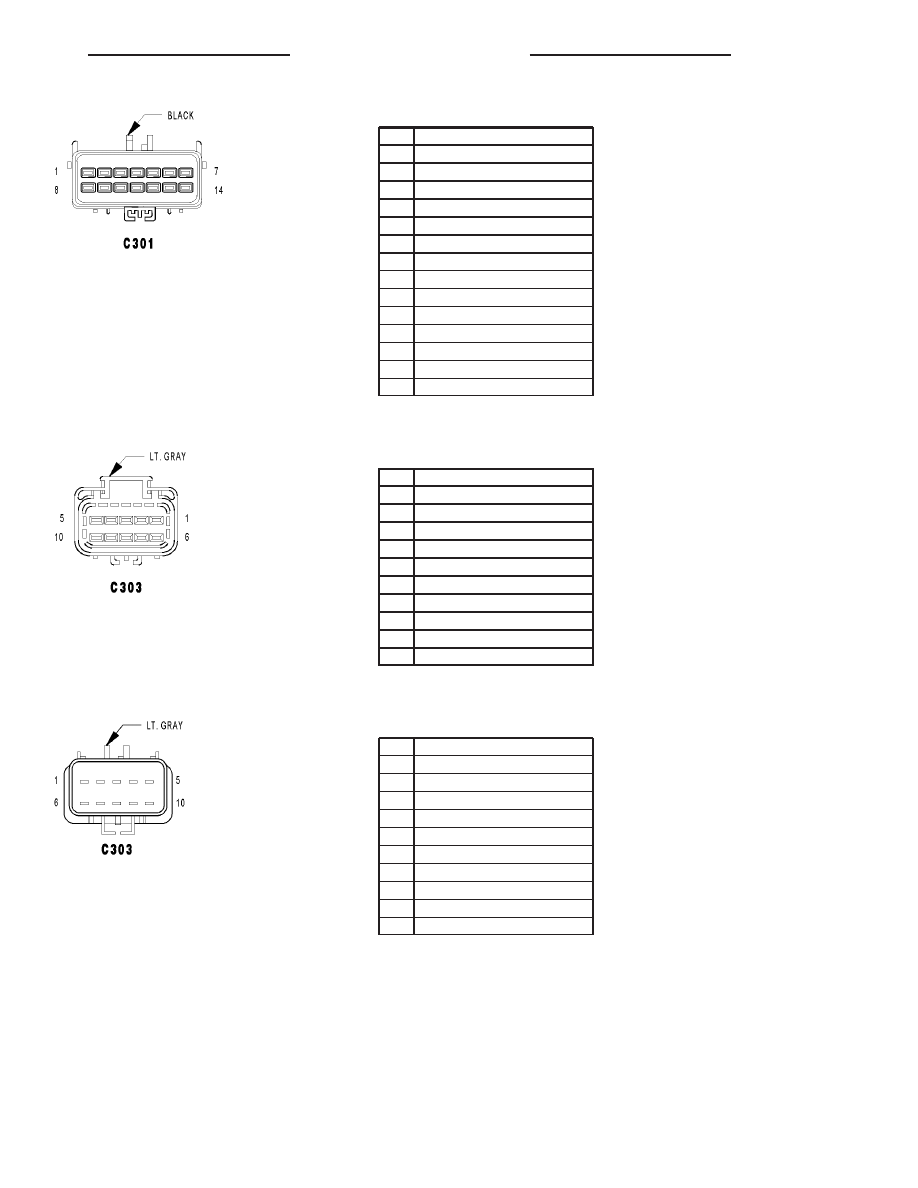

C301 - BLACK (LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

G983 20VT/OR

2

X201 18GY/VT

3

X291 18GY/YL

4

Q211 14TN/LB

5

A215 18RD/LG

6

P112 20TN/OR

7

P114 20TN/WT

8

F515 12PK/LB

9

E25 20OR/GY

10

Q111 14TN/YL

11

Q1 20OR/WT

12

D25 20WT/VT

13

D123 20WT/BR

14

Z821 12BK/BR

C303 - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

Q111 14TN/YL

2

Q211 14TN/LB

3

G77 20VT/GY

4

P222 18VT/DG

5

P292 18VT/LG

6

E25 20OR/GY

7

G983 20VT/OR

8

Q1 20OR/WT

9

X205 18GY/LG

10

X295 18GY/DG

C303 - LT. GRAY (LEFT REAR DOOR SIDE)

CAV

CIRCUIT

1

Q111 14OR/BR

2

Q211 14OR/VT

3

G77 20VT/YL

4

P222 18VT/DG

5

P292 18VT/LG

6

E25 20OR/GY

7

G983 20VT/TN

8

Q1 20WT/TN

9

X205 18DG/LG

10

X295 18DG/GY

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

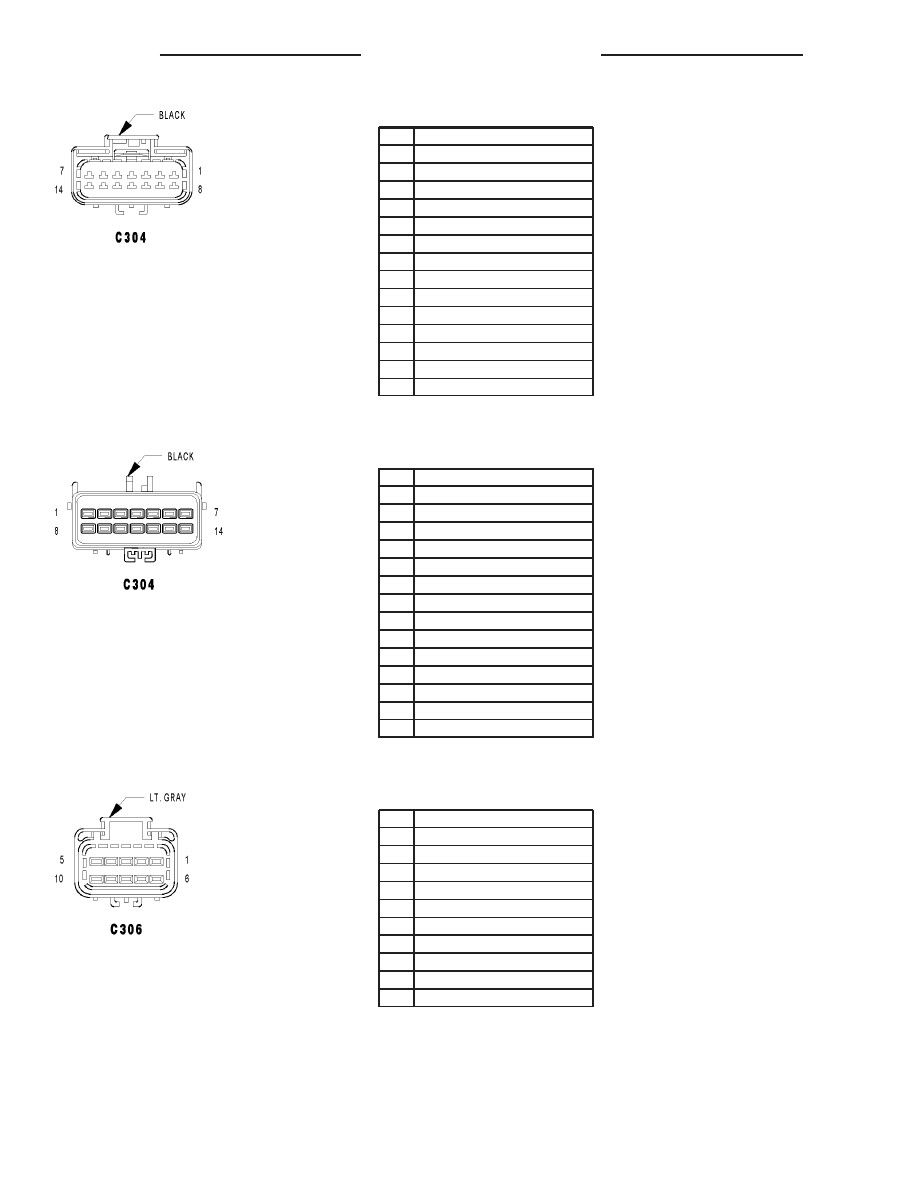

C304 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G982 20VT/TN

2

X202 18DG/VT

3

X292 18DG/YL

4

Q212 14OR/VT

5

A214 18RD/LB

6

P222 18VT/DG

7

P292 18VT/LG

8

F516 12PK

9

E26 20OR/GY

10

Q112 14OR/BR

11

Q2 20WT/TN

12

D25 20WT/VT

13

D123 20WT/BR

14

Z822 12BK/BR

C304 - BLACK (RIGHT FRONT DOOR SIDE)

CAV

CIRCUIT

1

G982 20VT/TN

2

X202 18DG/VT

3

X292 18DG/YL

4

Q212 14OR/VT

5

A214 18RD/LB

6

P222 18VT/DG

7

P292 18VT/LG

8

F516 12PK

9

E26 20OR/GY

10

Q112 14OR/BR

11

Q2 20WT/TN

12

D25 20WT/VT

13

D123 20WT/BR

14

Z822 12BK/BR

C306 - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

Q112 14OR/BR

2

Q212 14OR/VT

3

G76 20VT/YL

4

P222 18VT/DG

5

P292 18VT/LG

6

E26 20OR/GY

7

G982 20VT/TN

8

Q2 20WT/TN

9

X206 18DG/LG

10

X296 18DG/GY

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

CS

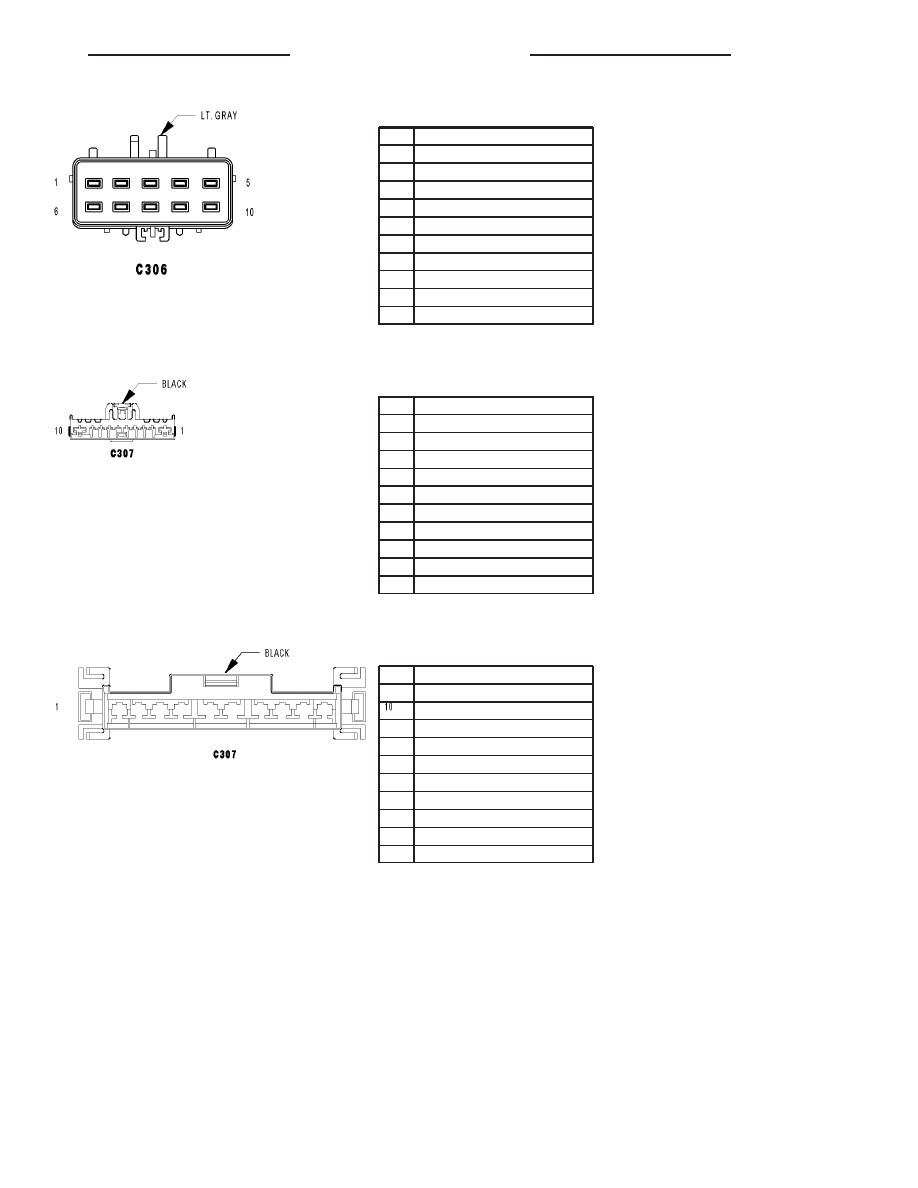

C306 - LT. GRAY (RIGHT REAR DOOR SIDE)

CAV

CIRCUIT

1

Q112 14OR/BR

2

Q212 14OR/VT

3

G76 20VT/YL

4

P222 18VT/DG

5

P292 18VT/LG

6

E26 20OR/GY

7

G982 20VT/TN

8

Q2 20WT/TN

9

X206 18DG/LG

10

X296 18DG/GY

C307 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

C15 12DB/WT

2

W17 20BR/LG

3

L3 18WT/VT

4

L51 18WT/DG

5

P31 18TN/YL

6

M11 18YL/VT

7

G78 20VT/OR

8

W13 18BR/WT

9

P30 20TN/DG

10

Z800 12BK

C307 - BLACK (LIFTGATE SIDE)

CAV

CIRCUIT

1

C15 12DB/WT

2

W17 20BR/LG

3

L3 18WT/VT

4

L51 18WT/DG

5

P31 18TN/YL (BASE)

6

M11 18YL/VT

7

G78 22VT/OR

8

W13 18BR/WT

9

P30 20TN/DG

10

Z800 12BK

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31

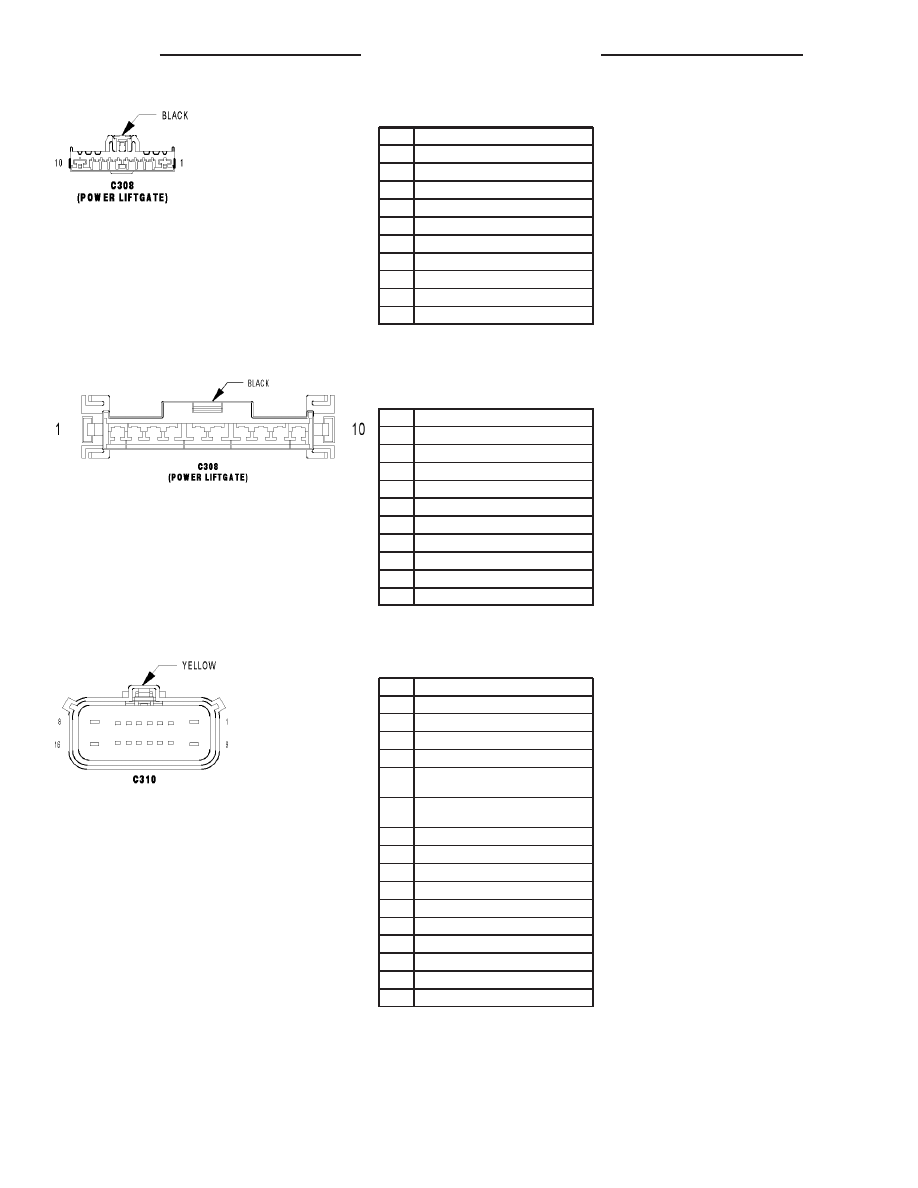

C308 (POWER LIFTGATE) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

Q85 16TN/WT

2

Q75 20OR/LB

3

Q84 16TN/GY

4

Q901 20OR/VT

5

Q83 18OR/GY

6

Q60 22OR/YL

7

Q94 22TN/LG

8

-

9

-

10

G32 20VT/LB

C308 (POWER LIFTGATE) - BLACK (LIFTGATE

SIDE)

CAV

CIRCUIT

1

Q85 16TN/WT

2

Q75 20OR/LB

3

Q84 16TN/GY

4

Q901 20OR/VT

5

Q83 18OR/GY

6

Q60 22OR/YL

7

Q94 22TN/LG

8

-

9

-

10

G32 22VT/LB

C310 - YELLOW (BODY SIDE)

CAV

CIRCUIT

1

P44 14LG/DG

2

-

3

-

4

-

5

P95 18LG/WT (FRONT ROW HEATED
SEATS)

6

P97 18LG/YL (FRONT ROW HEATED
SEATS)

7

-

8

P14 14LG/OR

9

P16 14LG/BR

10

F201 20PK/LB

11

R86 20LG/LB

12

D105 20WT/OR

13

D25 20WT/VT

14

Z104 20BK/LG

15

R986 20LG/BR

16

R42 14LG/GY

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

CS
