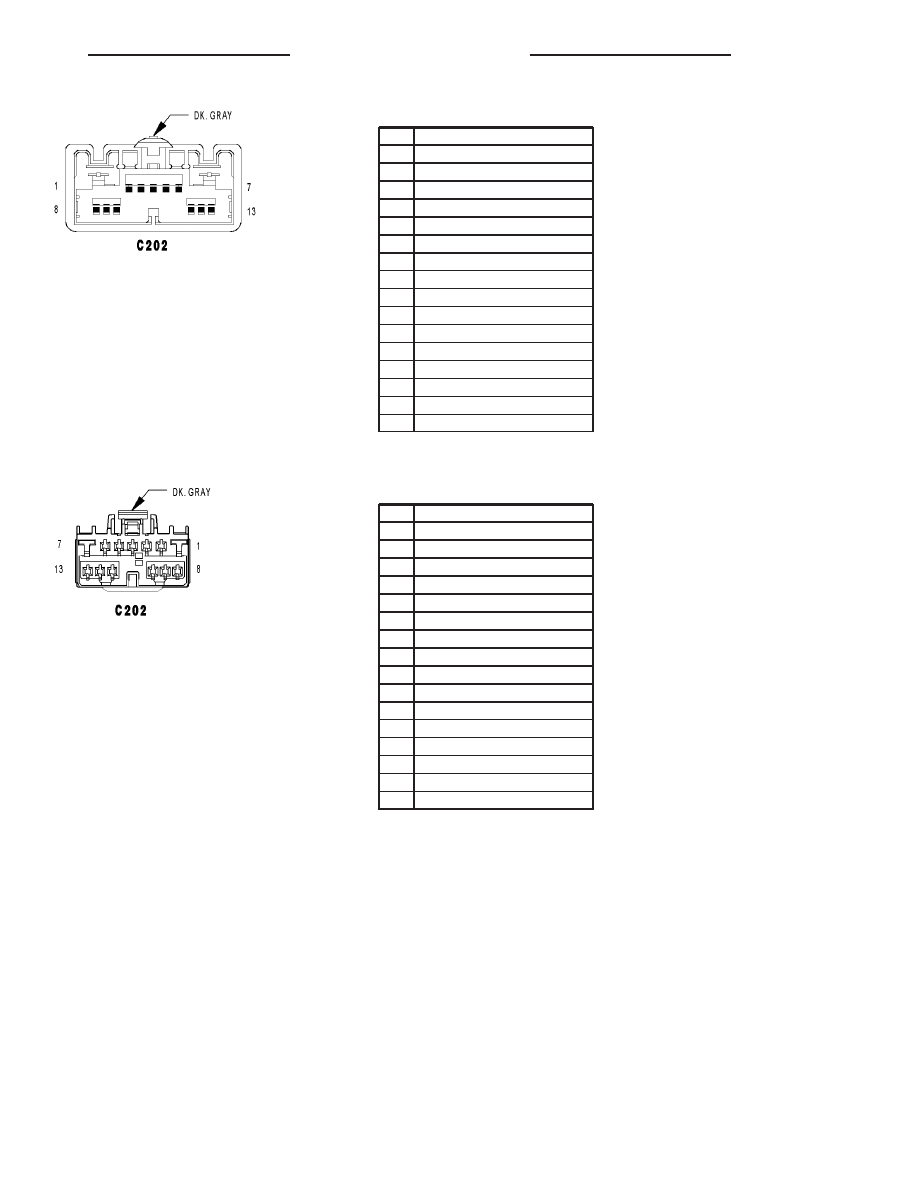

C202 - DK. GRAY (HVAC SIDE)

CAV

CIRCUIT

1

Z134 12BK/OR

2

C56 20LB/DB (ATC)

2

C34 22DB/LB (MTC)

3

C32 20TN/DB (ATC)

3

C32 22DB/TN (MTC)

4

C33 20LB/BR

5

C61 20DB/LG

6

C35 20LB/OR

7

C7 12DB

8

C132 20DB/YL (ATC)

9

C133 20DB/WT (ATC)

10

C161 20LB/WT (ATC)

11

C135 20DB/GY (ATC)

12

C21 20LG/DB (ATC)

12

C21 22DB/LG (MTC)

13

C121 20DB/DG

C202 - DK. GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

Z134 12BK/LG

2

C56 20LB/DB (ATC)

2

C34 22DB/LB (MTC)

3

C32 20TN/DB (ATC)

3

C32 22DB/TN (MTC)

4

C33 22LB/BR

5

C61 22DB/LG

6

C35 22LB/OR

7

C7 12DB

8

C132 20DB/YL (ATC)

9

C133 22DB/WT (ATC)

10

C161 20LB/WT (ATC)

11

C135 20DB/GY (ATC)

12

C21 20LG/DB (ATC)

12

C21 22DB/LG (MTC)

13

C121 20DB/DG

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25

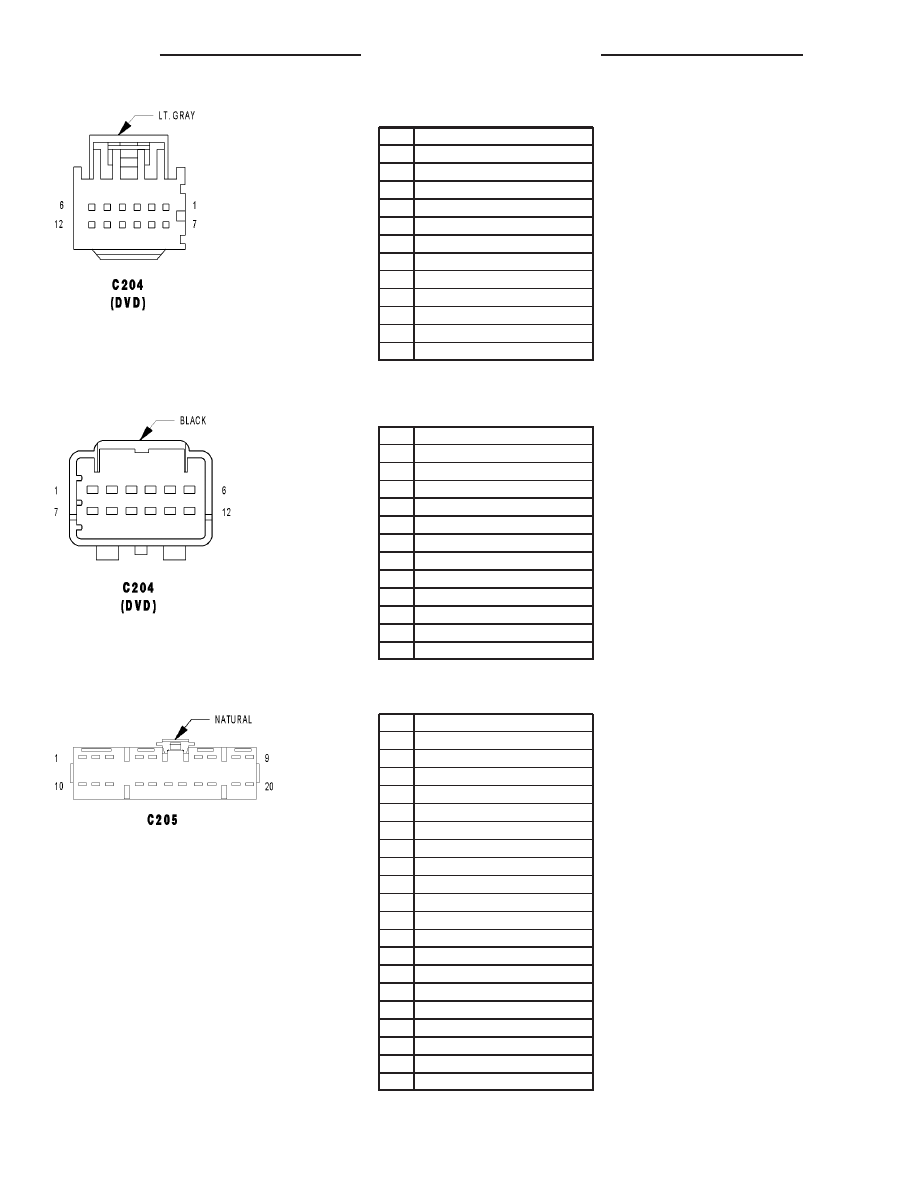

C204 (DVD) - LT. GRAY (DVD SCREEN SIDE)

CAV

CIRCUIT

1

X515 22GY/OR

2

X915 22GY/LB

3

X955 22

4

X555 22VT/OR

5

X114 20GY/TN

6

X530 20GY/DB

7

X211 20YL/GY

8

-

9

-

10

-

11

-

12

-

C204 (DVD) - BLACK

(INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

X515 22GY/OR

2

X915 22GY/LB

3

X955 22

4

X555 22VT/OR

5

X114 20GY/TN

6

X530 20GY/DB

7

X211 20YL/GY

8

-

9

-

10

-

11

-

12

-

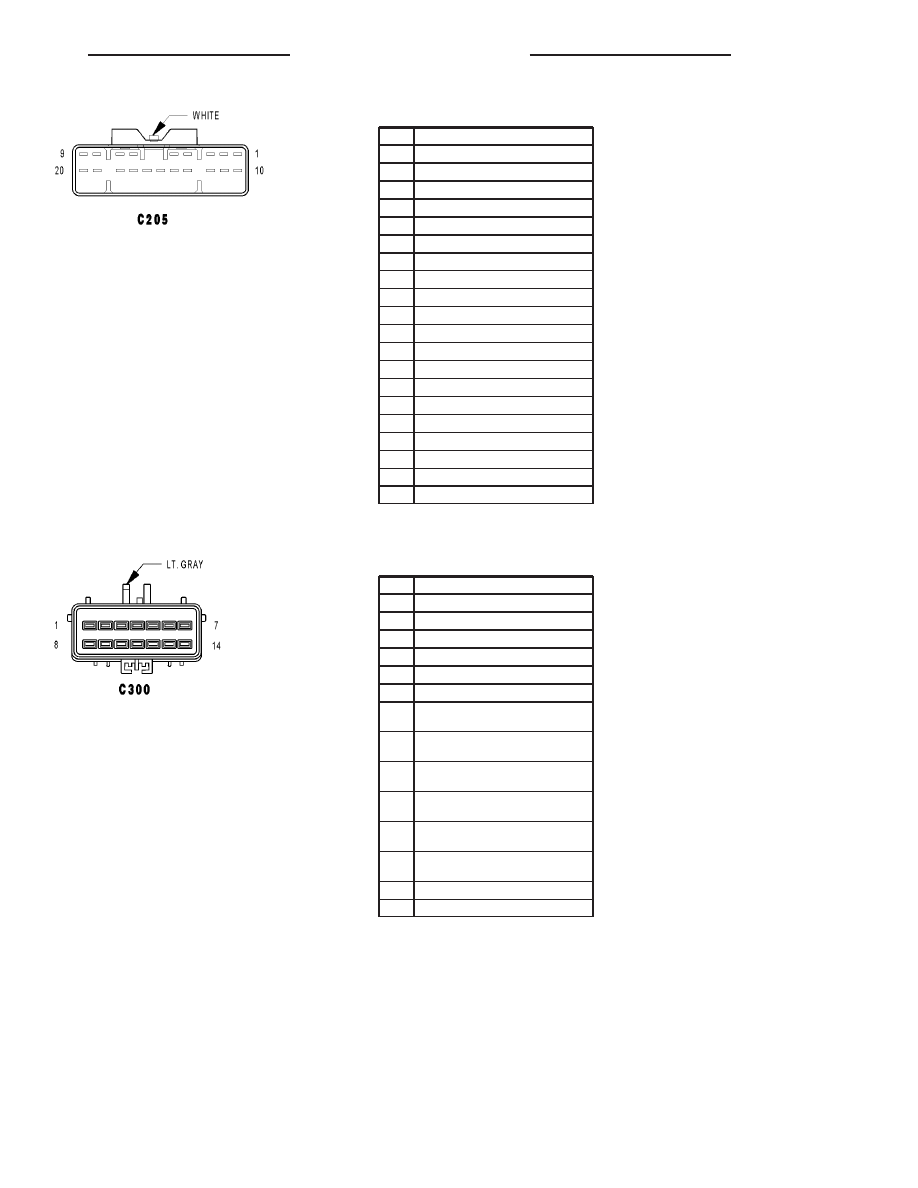

C205 - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

-

2

-

3

-

4

X290 18GY/OR

5

X200 18GY/DB

6

X56 20GY/BR

7

X54 20GY

8

X55 20DG/BR

9

X53 20DG

10

-

11

-

12

-

13

-

14

-

15

-

16

-

17

-

18

-

19

-

20

-

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

CS

C205 - WHITE (BODY SIDE)

CAV

CIRCUIT

1

-

2

-

3

-

4

X290 18GY/OR

5

X200 18GY/DB

6

X56 20GY/BR

7

X54 20GY

8

X55 20DG/BR

9

X53 20DG

10

-

11

-

12

-

13

-

14

-

15

-

16

-

17

-

18

-

19

-

20

-

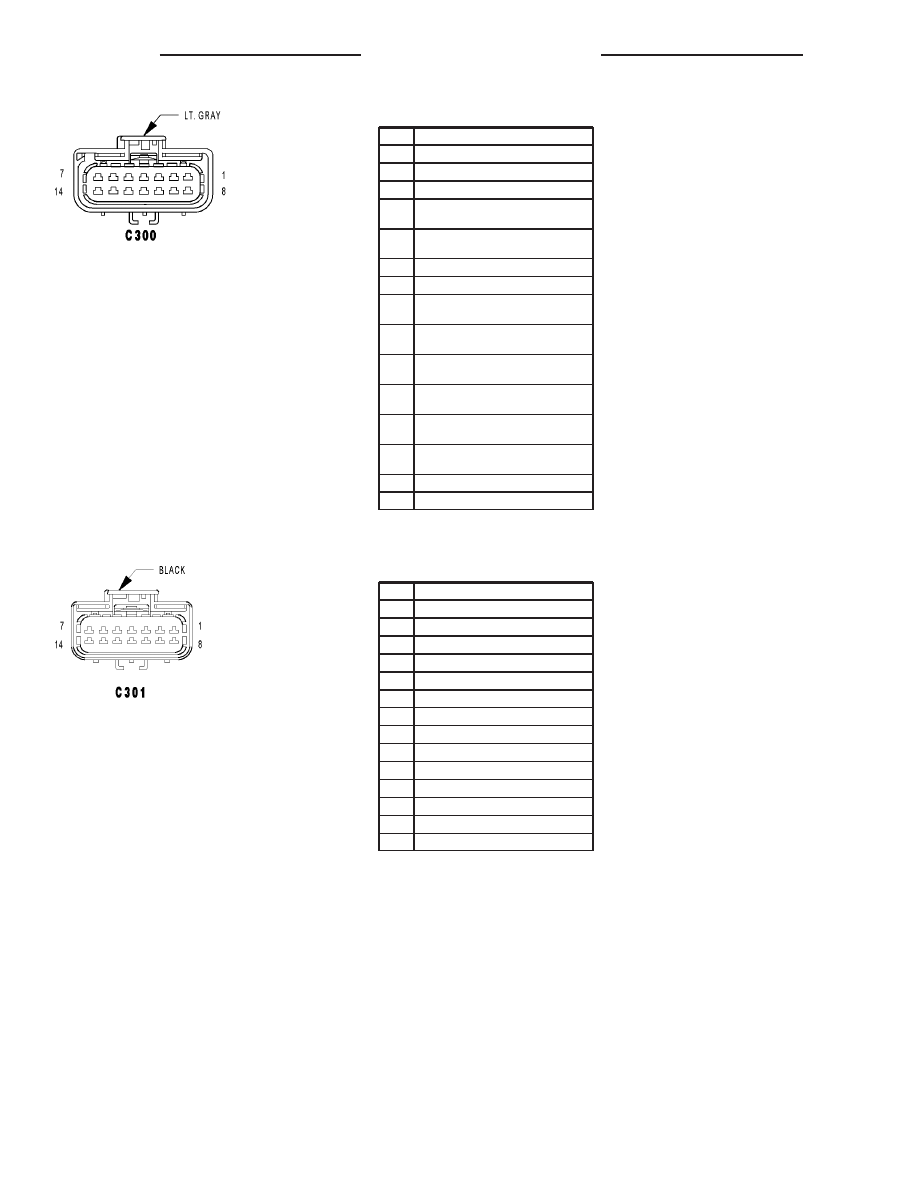

C300 - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

C31 20LB/YL

2

C11 22LB/OR

3

C931 22DB/TN

4

E12 18OR/GY

5

Z870 20BK/YL

6

G21 22VT/WT

7

P189 20LG/WT (MIDDLE ROW HEATED
SEATS)

8

P188 16LG/VT (MIDDLE ROW HEATED
SEATS)

9

P187 16LG/BR (MIDDLE ROW HEATED
SEATS)

10

P196 20LG/LB (MIDDLE ROW HEATED
SEATS)

11

P197 20LG/DG (MIDDLE ROW HEATED
SEATS)

12

F525 16TN/PK (MIDDLE ROW HEATED
SEATS)

13

-

14

-

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27

C300 - LT. GRAY (REAR CONSOLE SIDE)

CAV

CIRCUIT

1

C31 20LB/YL

2

C11 22LB/OR

3

C931 20DB/TN

4

E12 20OR/GY (EXCEPT MIDDLE ROW
HEATED SEATS)

4

E12 18OR/GY (MIDDLE ROW HEATED
SEATS)

5

Z870 20BK/YL

6

G21 22VT/WT

7

P189 20LG/WT (MIDDLE ROW HEATED
SEATS)

8

P188 16LG/VT (MIDDLE ROW HEATED
SEATS)

9

P187 16LG/BR (MIDDLE ROW HEATED
SEATS)

10

P196 20LG/LB (MIDDLE ROW HEATED
SEATS)

11

P197 20LG/DG (MIDDLE ROW HEATED
SEATS)

12

F525 16TN/PK (MIDDLE ROW HEATED
SEATS)

13

-

14

-

C301 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G983 20VT/OR

2

X201 18GY/VT

3

X291 18GY/YL

4

Q211 14TN/LB

5

A215 18RD/LG

6

P112 20TN/OR

7

P114 20TN/WT

8

F515 12PK/LB

9

E25 20OR/GY

10

Q111 14TN/YL

11

Q1 20OR/WT

12

D25 20WT/VT

13

D123 20WT/BR

14

Z821 12BK/BR
