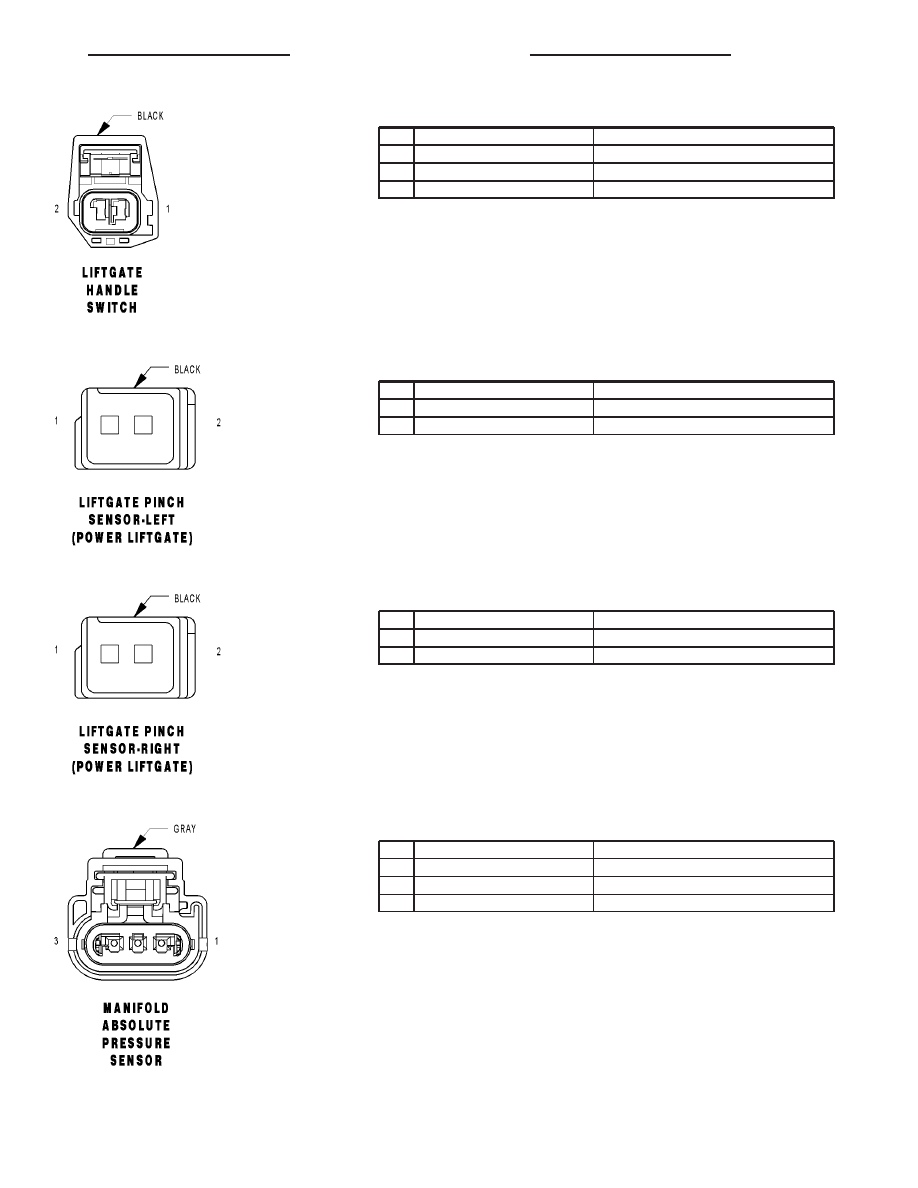

LIFTGATE HANDLE SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P30 20TN/DG

LIFTGATE HANDLE SWITCH SENSE

2

Z87 20BK/LG (MANUAL LIFTGATE)

GROUND

2

Q901 20OR/VT (POWER LIFTGATE)

GROUND

LIFTGATE PINCH SENSOR-LEFT (POWER LIFTGATE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q77 20OR/DB

RIGHT PINCH SENSOR SIGNAL

2

Q75 20OR/LB

PINCH SENSOR SIGNAL

LIFTGATE PINCH SENSOR-RIGHT (POWER LIFTGATE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q77 20OR/DB

RIGHT PINCH SENSOR SIGNAL

2

Q901 20OR/VT

GROUND

MANIFOLD ABSOLUTE PRESSURE SENSOR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 20VT/BR

MAP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F855 20PK/YL

5 VOLT SUPPLY

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

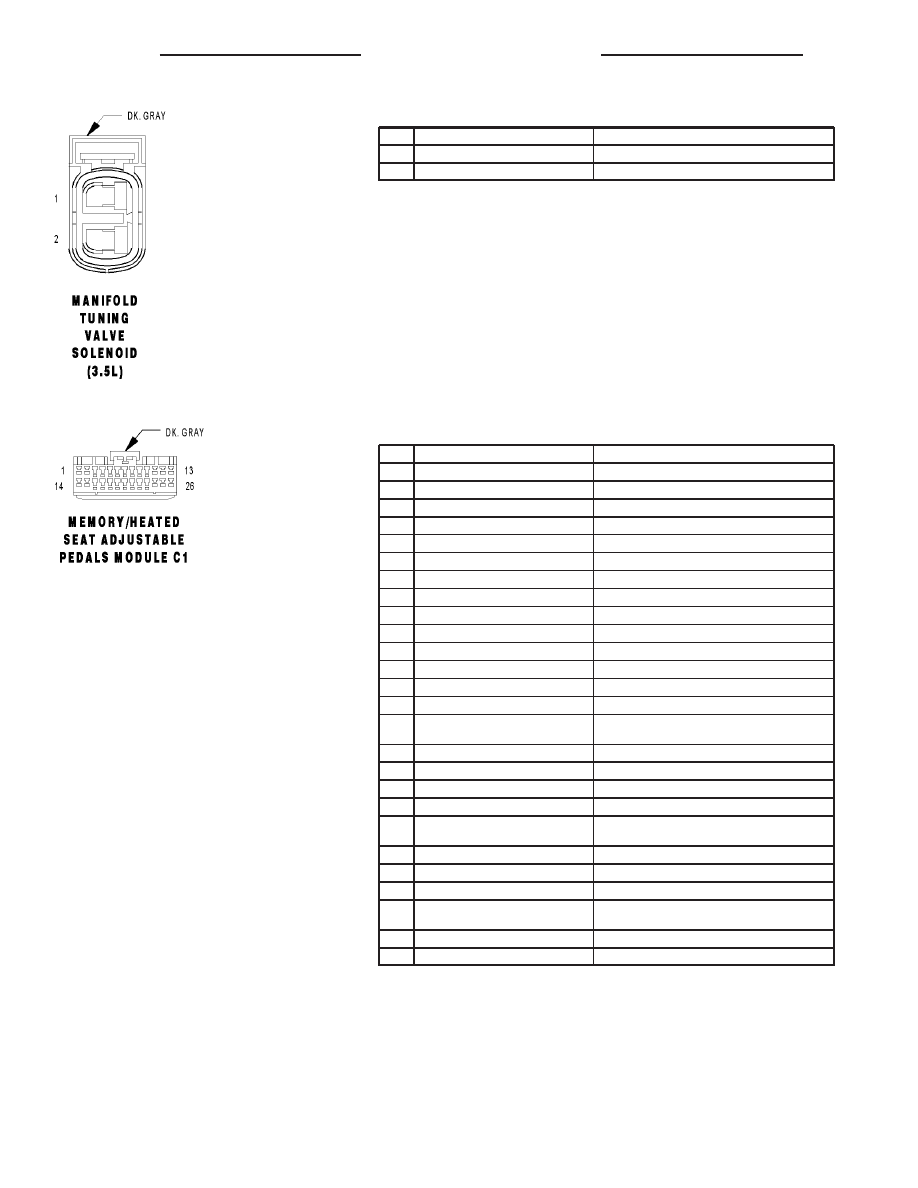

MANIFOLD TUNING VALVE SOLENOID (3.5L) - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z110 20BK/LG

GROUND

2

K136 18BR

MANIFOLD TUNING VALVE RELAY OUTPUT

MEMORY/HEATED SEAT ADJUSTABLE PEDALS MODULE C1 - DK. GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

P205 14LG/DB (ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS MOTOR FORWARD

2

P44 14LG/DG

PASSENGER SEAT RECLINER UP DRIVER

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

D25 20WT/VT

PCI BUS

12

P42 14LG/GY

PASSENGER SEAT RECLINER DOWN DRIVER

13

P206 14LG/TN (ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS MOTOR REVERSE

14

P14 14LG/OR

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

15

P95 18LG/WT (FRONT ROW HEATED
SEATS)

PASSENGER SEAT HEATER B(+) DRIVER

16

G11 20VT/TN (ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS SENSOR FEED

17

-

-

18

-

-

19

G12 22VT/BR (ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS SENSOR SIGNAL

20

G912 20VT/WT (ADJUSTABLE PED-
ALS)

ADJUSTABLE PEDALS SENSOR RETURN

21

-

-

22

-

-

23

-

-

24

P97 18LG/YL (FRONT ROW HEATED
SEATS)

PASSENGER SEAT HEATER GROUND

25

-

-

26

P16 14LG/BR

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

CS

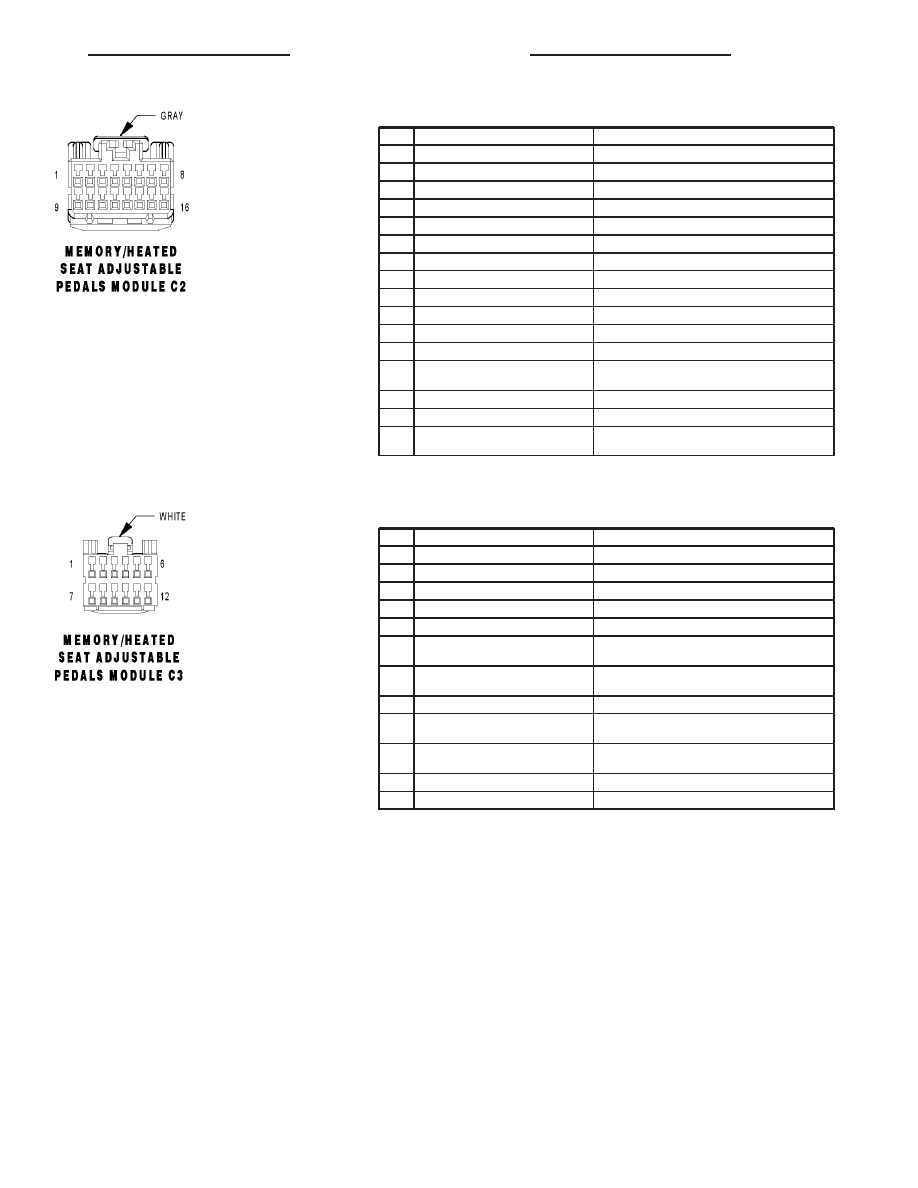

MEMORY/HEATED SEAT ADJUSTABLE PEDALS MODULE C2 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

P25 20LG/VT

DRIVER SEAT HORIZONTAL POSITION SIGNAL

4

P47 20LG/LB

DRIVER SEAT RECLINER POSITION SIGNAL

5

P26 20LG

DRIVER SEAT FRONT RISER POSITION SIGNAL

6

P27 20LG/DB

DRIVER SEAT REAR RISER POSITION SIGNAL

7

-

-

8

-

-

9

-

-

10

-

-

11

P29 20LG/WT

DRIVER SEAT POSITION SENSOR 5 VOLT SUPPLY

12

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

13

P85 20LG/DG (FRONT ROW HEATED
SEATS)

DRIVER SEAT TEMPERATURE SENSOR 5 VOLT SUP-
PLY

14

-

-

15

-

-

16

P89 20LG/OR (FRONT ROW HEATED
SEATS)

DRIVER SEAT TEMPERATURE SENSOR INPUT

MEMORY/HEATED SEAT ADJUSTABLE PEDALS MODULE C3 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

P141 14LG/BR

DRIVER SEAT RECLINER DOWN DRIVER

2

P115 14LG/OR

DRIVER SEAT HORIZONTAL FORWARD DRIVER

3

P117 14LG/LB

DRIVER SEAT HORIZONTAL REARWARD DRIVER

4

P111 14LG/YL

DRIVER SEAT REAR UP DRIVER

5

P119 14LG/DG

DRIVER SEAT FRONT UP DRIVER

6

P94 18LG/TN (FRONT ROW HEATED
SEATS)

DRIVER SEAT HEATER GROUND

7

P87 18LG/LB (FRONT ROW HEATED
SEATS)

DRIVER SEAT HEATER B(+) DRIVER

8

P143 14LG/GY

DRIVER SEAT RECLINER UP DRIVER

9

P105 18LG (LUMBAR SEAT
ADJUSTER)

DRIVER SEAT LUMBAR OUT DRIVER

10

P107 18LG/WT (LUMBAR SEAT
ADJUSTER)

DRIVER SEAT LUMBAR IN DRIVER

11

P113 14LG/VT

DRIVER SEAT REAR DOWN DRIVER

12

P121 14LG/DB

DRIVER SEAT FRONT DOWN DRIVER

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67

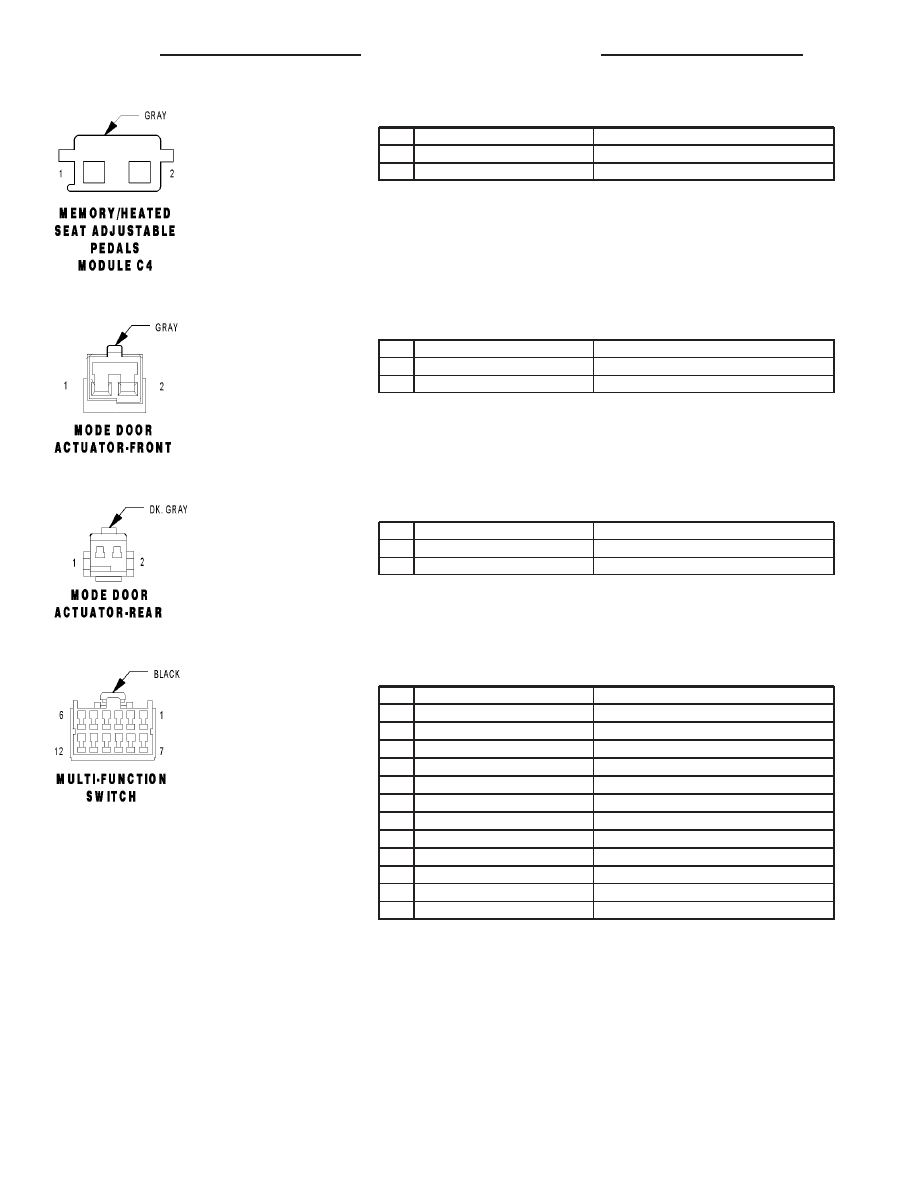

MEMORY/HEATED SEAT ADJUSTABLE PEDALS MODULE C4 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A210 14OR/RD

FUSED B(+)

2

Z849 14BK/OR

GROUND

MODE DOOR ACTUATOR-FRONT - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C135 20DB/GY

FRONT MODE DOOR DRIVER (B)

2

C35 20LB/OR

FRONT MODE DOOR DRIVER (A)

MODE DOOR ACTUATOR-REAR - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C153 20DB/BR

REAR MODE DOOR DRIVER (A)

2

C53 20LB

REAR MODE DOOR DRIVER (B)

MULTI-FUNCTION SWITCH - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

L306 20LB/WT

RIGHT TURN SWITCH SENSE

4

L305 22WT/LB

LEFT TURN SWITCH SENSE

5

E2 22OR/BR

PANEL LAMPS DIMMER SIGNAL

6

L307 22BR/WT

HEADLAMP SWITCH MUX SENSE

7

-

-

8

L87 20WT/OR

FRONT FOG SWITCH SENSE

9

Z102 20GY/BK

GROUND

10

L38 20DB/WT

OPTICAL HORN SIGNAL

11

L37 20WT/BR

HIGH BEAM SWITCH SENSE

12

L900 22WT/YL

HEADLAMP SWITCH MUX RETURN
