REMOVAL

LEFT MULTI-FUNCTION SWITCH

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the lower steering column shroud

(Refer

to

19

-

STEERING/COLUMN/LOWER

SHROUD - REMOVAL).

(3) Remove the upper steering column shroud

(Refer

to

19

-

STEERING/COLUMN/UPPER

SHROUD - REMOVAL).

(4) Disconnect the instrument panel wire harness

connector from the switch.

(5) Remove the two screws that secure the left

multi-function switch to the housing.

(6) Remove the left multi-function switch from col-

umn and vehicle.

MULTI-FUNCTION SWITCH MOUNTING HOUSING

NOTE: Before starting this procedure, be certain to
turn the steering wheel until the front wheels are in
the straight-ahead position.

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the clock spring from the multi-func-

tion switch mounting housing. (Refer to 8 - ELEC-
TRICAL/RESTRAINTS/CLOCK

SPRING

-

REMOVAL).

(3) Remove the left multi-function switch from the

multi-function switch mounting housing (refer to
above procedure).

(4) Remove the right multi-function switch from

the multi-function switch mounting housing. (Refer
to

8

-

ELECTRICAL/WIPERS/WASHERS/RIGHT

MULTI-FUNCTION SWITCH - REMOVAL).

(5) Remove the screw that secures the multi-func-

tion switch mounting housing to the steering column
housing (Fig. 26).

(6) Remove the multi-function switch mounting

housing (Fig. 27) and (Fig. 28).

INSTALLATION

LEFT MULTI-FUNCTION SWITCH

(1) Position the left multi-function switch onto the

housing.

(2) Install the two screws to the left multi-function

switch. Torque the screws to 2.5 N·m (22 in. lbs.).

(3) Reconnect the instrument panel wire harness

connector to the switch.

(4) Install the lower steering column shroud (Refer

to 19 - STEERING/COLUMN/LOWER SHROUD -
INSTALLATION).

(5) Install the upper steering column shroud (Refer to

19 - STEERING/COLUMN/UPPER SHROUD - INSTAL-
LATION). Torque screws to 1.9 N·m (17 in. lbs.).

(6) Reconnect the battery negative cable.
(7) Verify vehicle and system operation.

MULTI-FUNCTION SWITCH MOUNTING HOUSING

NOTE: Before starting this procedure, be certain
that the front wheels are still in the straight-ahead
position.

(1) Rotate the turn signal cancel cam in the multi-

function switch housing until the alignment hole in
the one cam lobe is aligned with the alignment hole

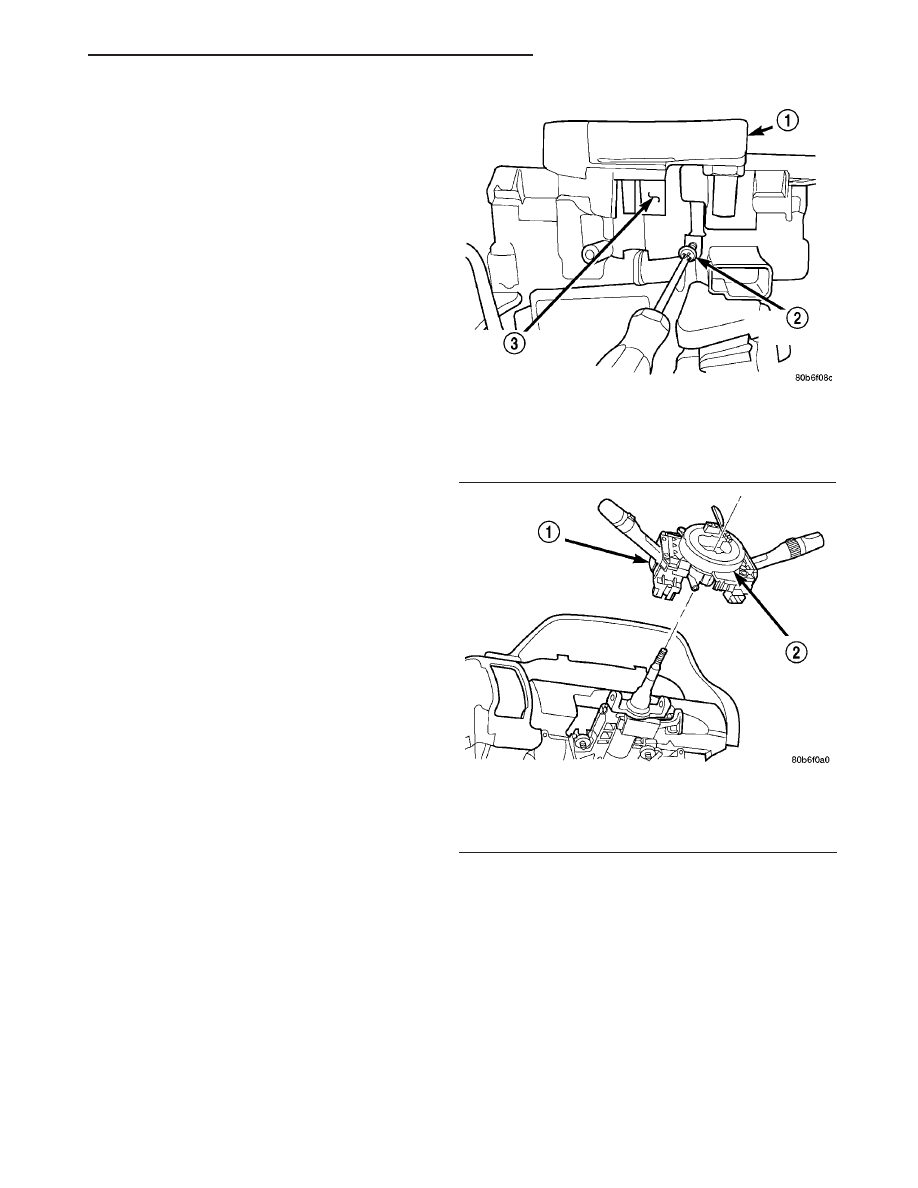

Fig. 26 MULTI-FUNCTION SWITCH MOUNTING

HOUSING SCREW - REMOVE/INSTALL

1 - CLOCK SPRING
2 - SCREW
3 - MULTI-FUNCTION SWITCH MOUNTING HOUSING

Fig. 27 MULTI-FUNCTION SWITCH MOUNTING

HOUSING - REMOVE/INSTALL

1 - MULTI-FUNCTION SWITCH ASSEMBLY
2 - CLOCK SPRING

CS

LAMPS/LIGHTING - EXTERIOR

8L - 23

LEFT MULTI-FUNCTION SWITCH (Continued)

in the back of the housing. The oblong hole in the
hub of the cam should now be at the top, and the
locating tab in the hub of the cam should be at the
bottom (Fig. 29).

(2) Position the multi-function switch housing onto

the top of the steering column. The locating tab in
the hub of the turn signal cancel cam must be
engaged with the alignment groove in the bottom of
the upper steering column shaft.

(3) Install and tighten the screw that secures the

multi-function switch housing to the top of the col-
umn housing (Fig. 26). Torque screw to 1.9 N·m (17
in. lbs.).

(4) Install the right multi-function switch onto the

multi-function switch housing. (Refer to 8 - ELEC-
TRICAL/WIPERS/WASHERS/RIGHT MULTI-FUNC-
TION SWITCH - INSTALLATION).

(5) Install the left multi-function switch onto the

multi-function switch housing (refer to above proce-
dure).

(6) Install the clock spring onto the multi-function

switch housing. (Refer to 8 - ELECTRICAL/RE-
STRAINTS/CLOCK SPRING - INSTALLATION).

(7) Connect the battery negative cable.
(8) Verify vehicle and system operation.

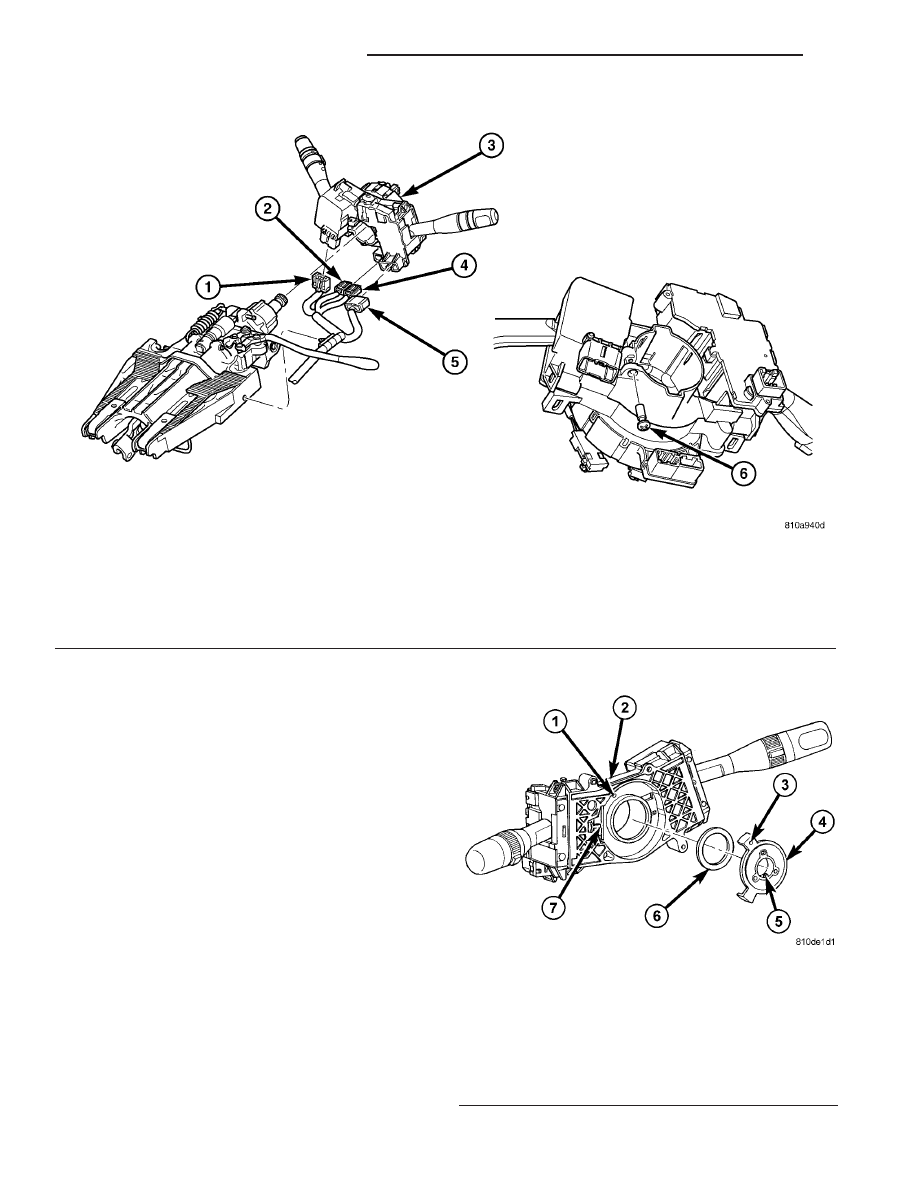

Fig. 28 MULTI-FUNCTION SWITCH - REMOVE/INSTALL

1 - RIGHT MULTI-FUNCTION SWITCH CONNECTOR

4 - CLOCK SPRING RADIO, SPEED CONTROL, AND HORN
CONNECTOR

2 - CLOCK SPRING AIRBAG CONNECTORS

5 - LEFT MULTI-FUNCTION SWITCH CONNECTOR

3 - MULTI-FUNCTION SWITCH ASSEMBLY W/CLOCK SPRING

6 - MULTI-FUNCTION SWITCH MOUNTING HOUSING RETAINING
SCREW

Fig. 29 TURN SIGNAL CANCELLING CAM

ALIGNMENT

1 - ALIGNMENT HOLE
2 - MULTI-FUNCTION SWITCH MOUNTING HOUSING
3 - ALIGNMENT HOLE
4 - TURN SIGNAL CANCEL CAM
5 - LOCATING TAB
6 - WASHER
7 - TURN SIGNAL SWITCH CANCEL ACTUATOR

8L - 24

LAMPS/LIGHTING - EXTERIOR

CS

LEFT MULTI-FUNCTION SWITCH (Continued)

LICENSE PLATE LAMP

REMOVAL

(1) Open hood, disconnect and isolate the battery

negative cable.

(2) Using a trim stick (special tool #C-4755) or

equivalent, gently pry in and then down on the left
side of the lamp cover (Fig. 30) (shown reversed) and
(Fig. 31).

(3) Pull license lamp out of liftgate light bar and

remove.

NOTE: If the license plate lamp unit, located within
the liftgate light bar needs replacing, (Refer to 23 -
BODY/LIFTGATE/LIFTGATE

LIGHT

BAR

-

REMOVAL).

INSTALLATION

(1) Align lamp with slot in socket and firmly push

straight in.

(2) Position the lamp cover over retaining slots

and firmly snap into place (Fig. 31).

(3) Connect the battery negative cable.
(4) Verify vehicle and system operation.
(5) Close hood.

REAR SIDE MARKER LAMP

REMOVAL

(1) Remove the tail lamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/TAIL

LAMP UNIT - REMOVAL).

(2) Twist counterclockwise and pull out lamp from

tail lamp unit.

(3) Pull lamp straight out of lamp socket.

INSTALLATION

(1) Push lamp straight into lamp socket.
(2) Place lamp into tail lamp unit and then twist

clockwise until lamp stops (about 1/4 turn).

(3) Install the tail lamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/TAIL

LAMP UNIT - INSTALLATION).

TAIL LAMP

REMOVAL

(1) Remove the tail lamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/TAIL

LAMP UNIT - REMOVAL).

(2) Twist counterclockwise and pull out lamp from

tail lamp unit.

(3) Pull lamp straight out of lamp socket.

INSTALLATION

(1) Push lamp straight into lamp socket.
(2) Place lamp into tail lamp unit and then twist

clockwise until lamp stops (about 1/4 turn).

(3) Install the tail lamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/TAIL

LAMP UNIT - INSTALLATION).

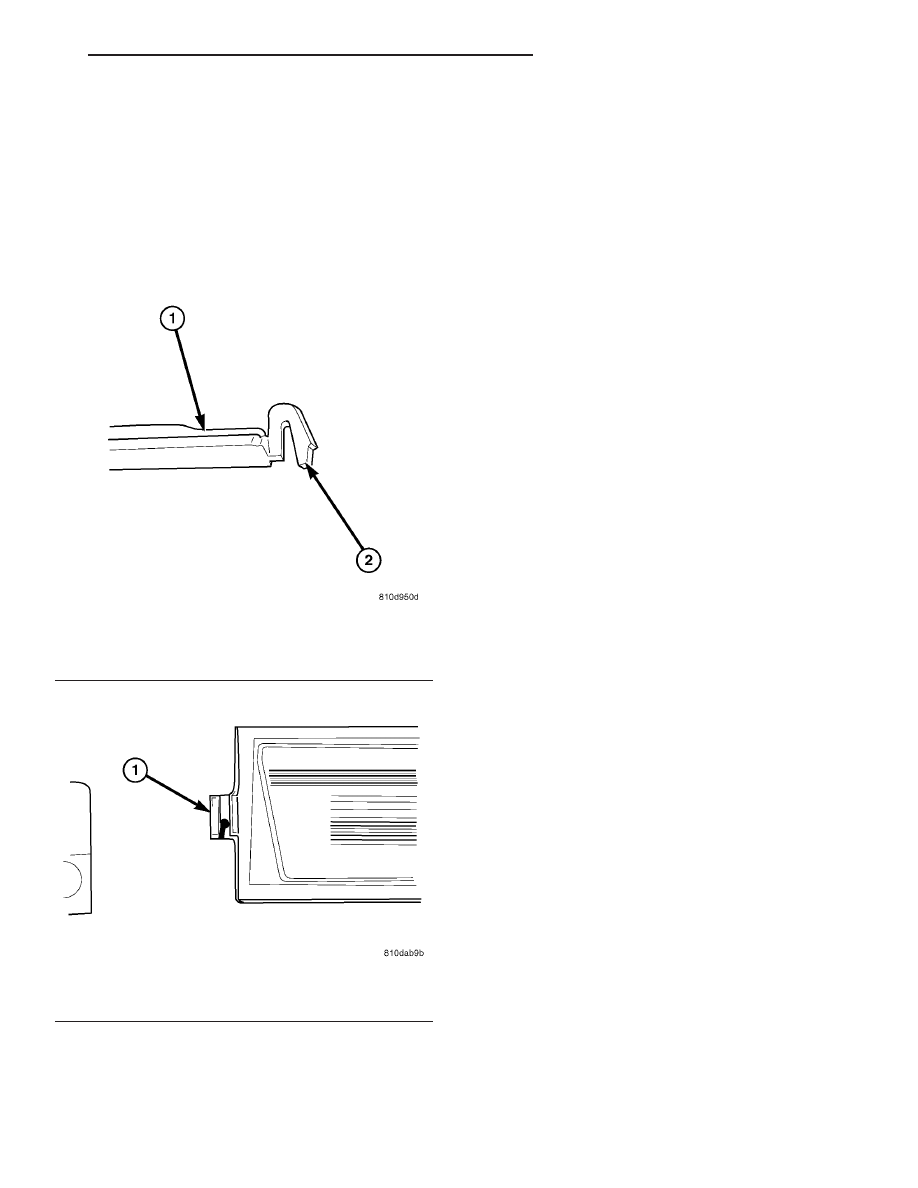

Fig. 30 LICENSE PLATE LAMP COVER LATCH

1 - LICENSE PLATE LAMP COVER
2 - PLACE TOOL HERE TO PRY

Fig. 31 LICENSE PLATE LAMP COVER - REMOVAL

1 - INSERT HERE TO PRY OFF LICENSE PLATE LAMP COVER

CS

LAMPS/LIGHTING - EXTERIOR

8L - 25

TAIL LAMP UNIT

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Open liftgate, remove two hex head bolts in

inner D-pillar (Fig. 32).

(3) Rotate lamp outboard away from vehicle to

remove tail lamp forward stud from grommet.

(4) Disconnect electrical connector.
(5) If replacing the tail lamp unit, transfer lamps

to new unit.

INSTALLATION

(1) If replacing the tail lamp unit, transfer lamps

to new unit.

(2) Connect electrical connector.
(3) Place tail lamp unit over retaining clip and

push to seat in clip until you hear a snap (Fig. 32).

(4) Install the hex head nut into the D-Pillar (Fig.

32).

(5) Connect the battery negative cable.
(6) Verify vehicle and system operation.
(7) Close liftgate.

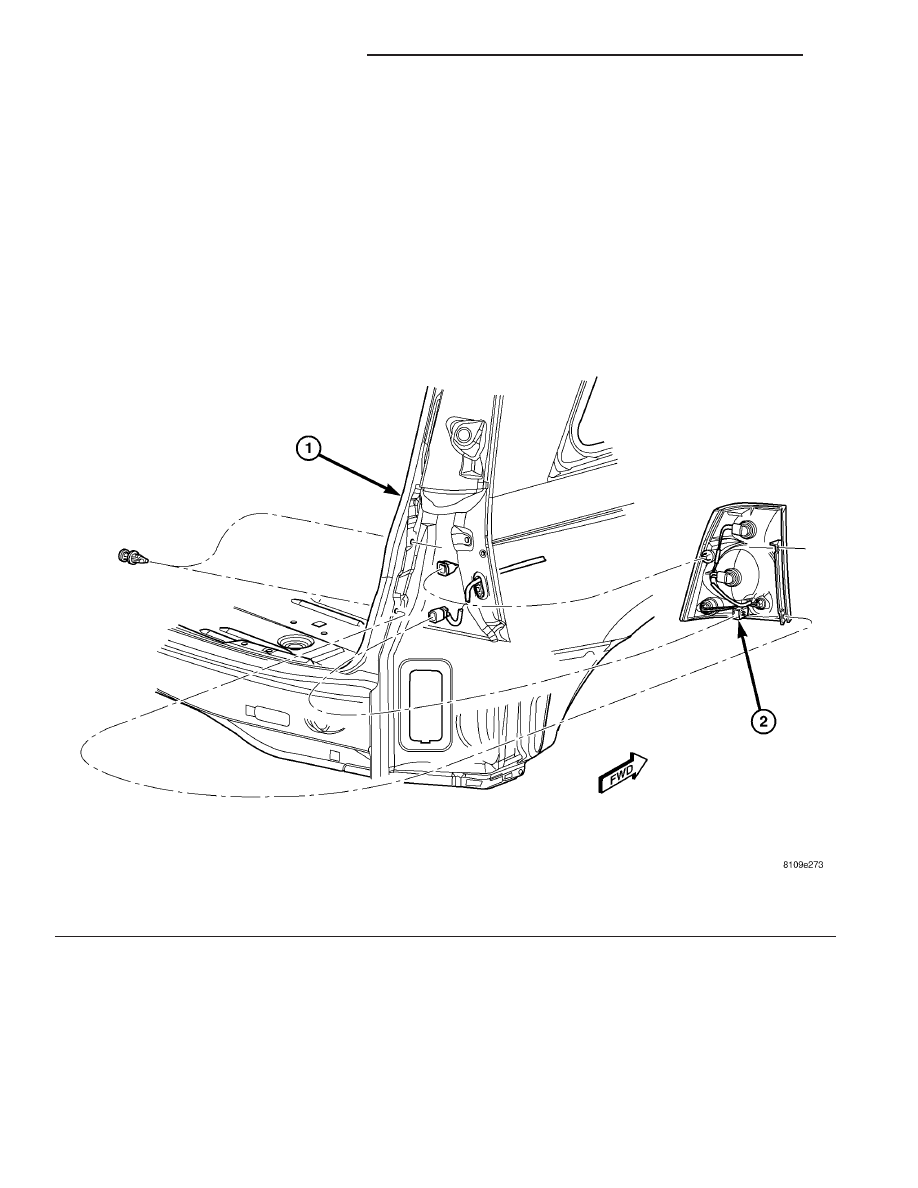

Fig. 32 TAIL LAMP UNIT - REMOVE/INSTALL

1 - REAR LIFTGATE OPENING

2 - REAR TAIL LAMP UNIT

8L - 26

LAMPS/LIGHTING - EXTERIOR

CS
