REMOVAL

HALOGEN HEADLAMP

(1) Remove the headlamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP UNIT - REMOVAL).

(2) Disconnect the lamp electrical connector (Fig.

16).

(3) Remove the rubber boots/seals protecting the

lamp from the elements.

(4) Twist lamp socket out of headlamp housing.

HIGH INTENSITY DISCHARGE (HID) HEADLAMPS
(IF EQUIPPED) - LOW BEAM

HEADLAMP

(1) Remove the headlamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP UNIT - REMOVAL).

(2) Remove the rubber boots/seals protecting the

lamp/igniter from the elements.

(3) Grab the igniter and twist counterclockwise

approximately 1/4 turn. There is an arrow pointing
which direction to turn (Fig. 17). The igniter electri-
cal connector will disengage when this happens,
unlocking the igniter from the HID lamp.

(4) Pull the igniter straight out of the headlamp

unit.

(5) Pull lamp straight out of igniter.

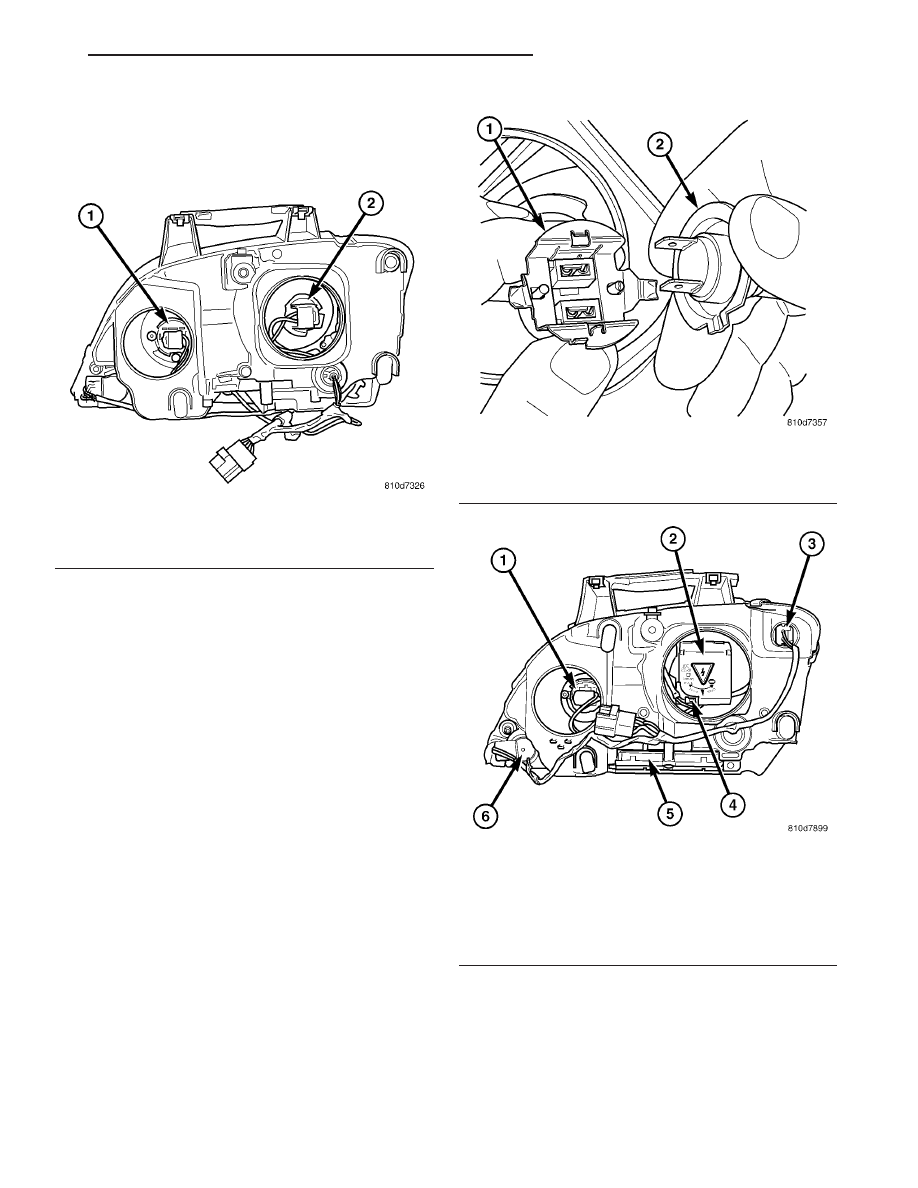

Fig. 15 HALOGEN HEADLAMP UNIT

1 - HEADLAMP HIGH BEAM
2 - HEADLAMP LOW BEAM

Fig. 16 HALOGEN LAMP FROM CONNECTOR

1 - HEADLAMP ELECTRICAL CONNECTOR (HALOGEN LAMPS)
2 - HALOGEN LAMP

Fig. 17 HID HEADLAMP UNIT

1 - HEADLAMP HIGH BEAM
2 - HID HEADLAMP LOW BEAM
3 - SIDE MARKER LAMP
4 - HID IGNITER ELECTRICAL CONNECTOR
5 - HID BALLAST MODULE
6 - TURN SIGNAL LAMP

CS

LAMPS/LIGHTING - EXTERIOR

8L - 15

HEADLAMP (Continued)

IGNITER

(1) Remove the headlamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP UNIT - REMOVAL).

(2) Remove the rubber boots/seals protecting the

lamp/igniter from the elements.

(3) Grab the igniter and twist counterclockwise

approximately 1/4 turn. There is an arrow pointing
which direction to turn (Fig. 17). The igniter electri-
cal connector will disengage when this happens,
unlocking the igniter from the HID lamp.

(4) Pull the igniter straight out of the headlamp

unit.

BALLAST MODULE

(1) Remove the headlamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP UNIT - REMOVAL).

(2) Remove the three retaining screws (Fig. 18).

(3) Remove the ballast module from headlamp unit

(Fig. 19).

INSTALLATION

CAUTION: Do not touch the glass of HID or halogen
lamps with fingers or other possibly oily surface.
Reduced lamp life will result.

HALOGEN HEADLAMP

(1) Place the headlamp in the lamp socket, being

careful to align the lamp with the socket index.

(2) Place lamp socket into the headlamp housing

(Fig. 15).

(3) Connect the lamp electrical connector (Fig. 16).
(4) Install the rubber boots/seals protecting the

lamp from the elements.

(5) Install the headlamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP UNIT - INSTALLATION).

HIGH INTENSITY DISCHARGE (HID) HEADLAMPS
(IF EQUIPPED) - LOW BEAM

HEADLAMP

(1) Place the headlamp into the lamp opening of

headlamp unit, being careful to align the lamp to the
indexes.

Make sure the slots on the igniter are lined up. If

not, use a small screwdriver to align them (Fig. 20).

(2) Place the igniter on the HID lamp. Do not at

this time connect the igniter electrical connector. It
will make it unable to twist the igniter to the closed
position.

(3) Twist the igniter clockwise to close/lock it into

place.

(4) Position the igniter electrical connector and

firmly snap into place (Fig. 21).

(5) Install the rubber boots/seals protecting the

lamp/igniter from the elements.

(6) Install the headlamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP UNIT - INSTALLATION).

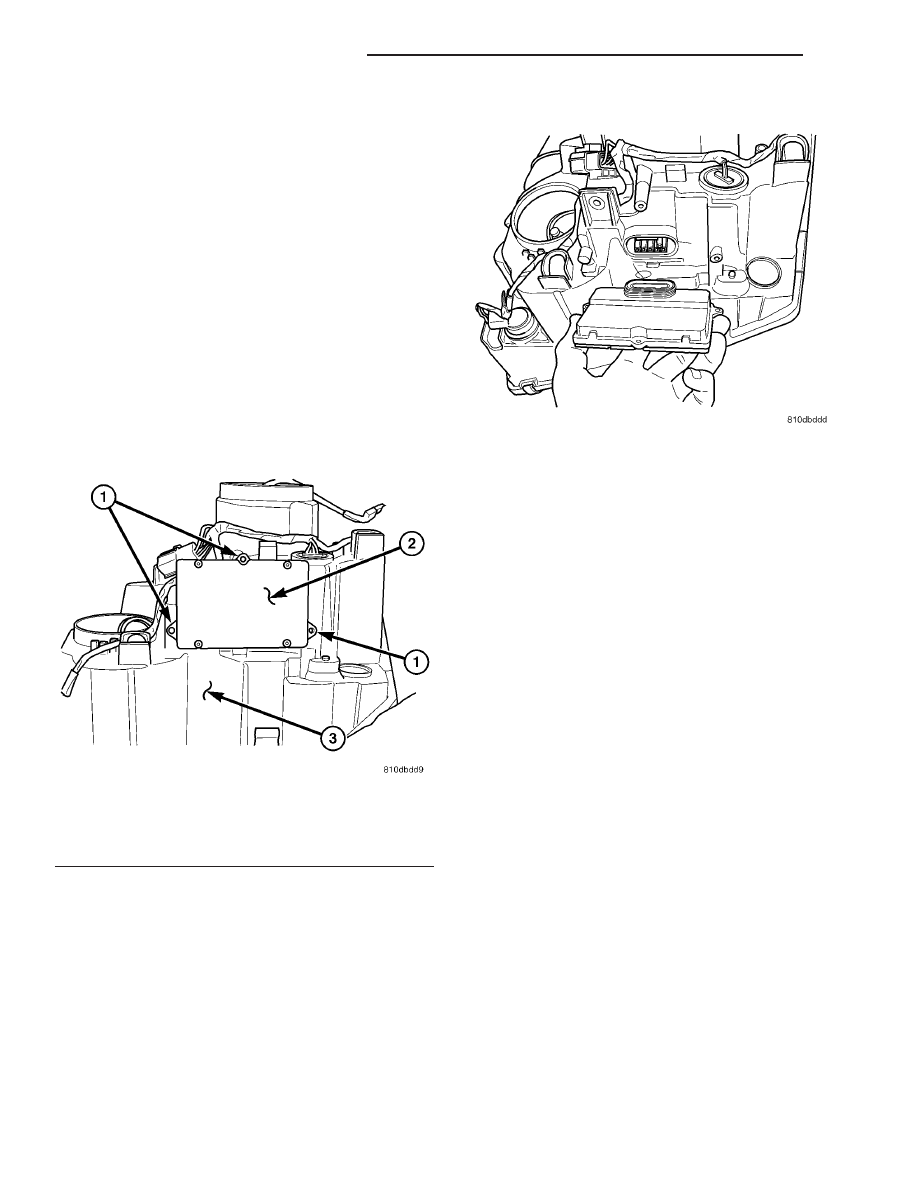

Fig. 18 BALLAST MODULE MOUNTING

1 - BALLAST MODULE RETAINING SCREWS
2 - BALLAST MODULE
3 - HID HEADLAMP UNIT

Fig. 19 BALLAST MODULE - REMOVE/INSTALL

8L - 16

LAMPS/LIGHTING - EXTERIOR

CS

HEADLAMP (Continued)

IGNITER

Make sure the slots on the igniter are lined up. If

not, use a small screwdriver to align them (Fig. 20).

(1) Place the igniter on the HID lamp. Do not at

this time connect the igniter electrical connector. It
will make it unable to twist the igniter to the closed
position.

(2) Twist the igniter clockwise to close/lock it into

place.

(3) Position the igniter electrical connector and

firmly snap into place (Fig. 21).

(4) Install the rubber boots/seals protecting the

lamp/igniter from the elements.

(5) Install the headlamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP UNIT - INSTALLATION).

BALLAST MODULE

(1) Place the ballast module on the headlamp unit

(Fig. 19).

(2) Install the three retaining screws (Fig. 18)
(3) Install the headlamp unit (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP UNIT - INSTALLATION).

HEADLAMP UNIT

STANDARD PROCEDURE - HEADLAMP UNIT
ALIGNMENT

HEADLAMP UNIT ALIGNMENT PREPARATION

(1) Verify headlamp dimmer switch and high beam

indicator operation.

(2) Inspect and correct damaged or defective com-

ponents that could interfere with proper headlamp
alignment.

(3) Verify proper tire inflation.
(4) Clean headlamp lenses.
(5) Verify that luggage area is loaded as the vehi-

cle is routinely used.

(6) Vehicles equipped with automatic load leveling

suspension should be driven normally for approxi-
mately 5 km (3 miles) before attempting a proper
headlamp unit alignment.

(7) Fuel tank should be FULL. Add 2.94 kg (6.5

lbs.) of weight over the fuel tank for each estimated
gallon of missing fuel.

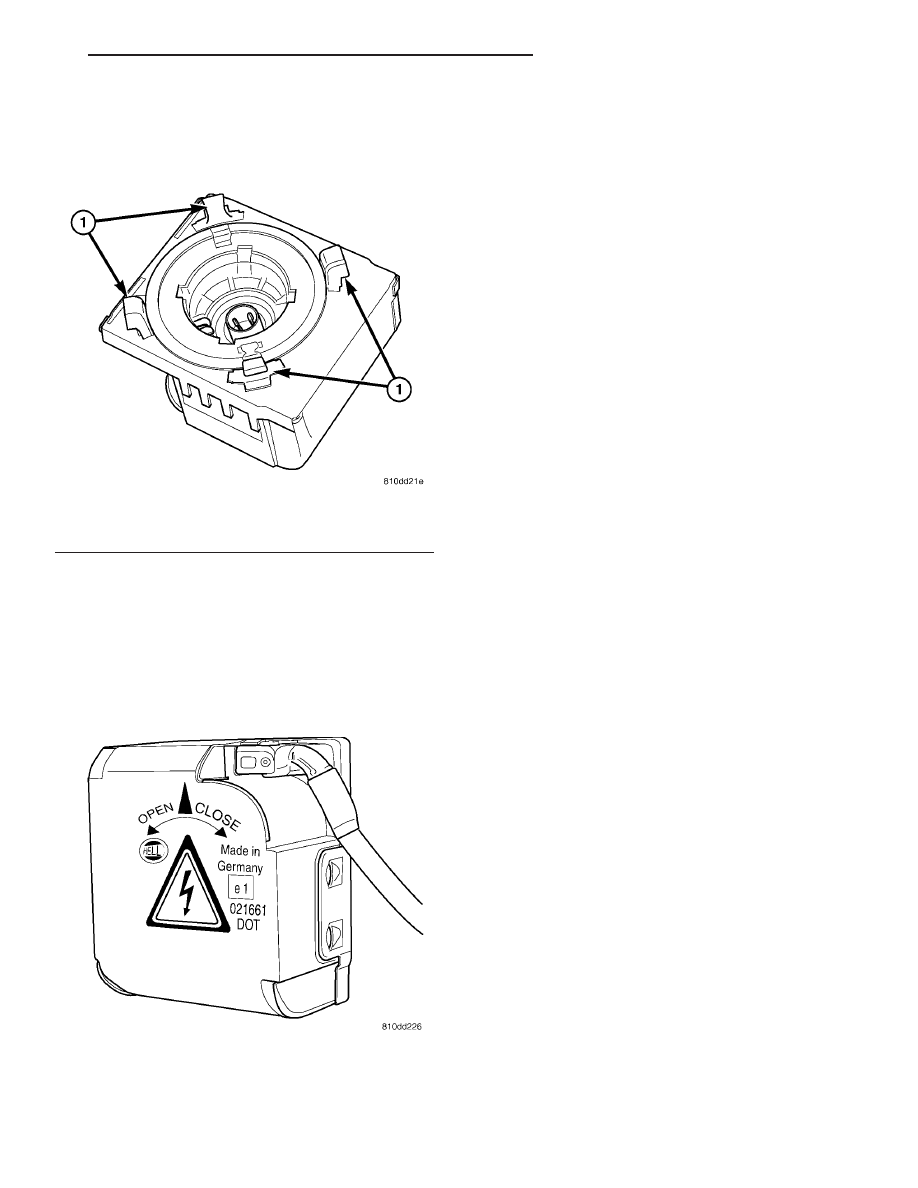

Fig. 20 IGNITER UNDERSIDE

1 - IGNITER RETAINING HOOKS

Fig. 21 IGNITER ELECTRICAL CONNECTION

CS

LAMPS/LIGHTING - EXTERIOR

8L - 17

HEADLAMP (Continued)

ALIGNMENT SCREEN PREPARATION

(1) Position vehicle on a level surface perpendicu-

lar to a flat wall 7.62 meters (25 ft.) away from front
of headlamp lens (Fig. 22).

(2) If necessary, tape a line on the floor 7.62

meters (25 ft.) away from and parallel to the wall.

(3) Rock vehicle side-to-side three times and allow

suspension to stabilize.

(4) Jounce front suspension three times by pushing

downward on front bumper and releasing.

(5) Measure the distance from the center of head-

lamp lens to the floor. Transfer measurement to the
alignment screen (with tape). Use this line for
up/down adjustment reference.

HEADLAMP UNIT ADJUSTMENT

The low beam headlamp will project on the screen

upper edge of the beam (cut-off) at the horizontal
lamp centerline ± 50 mm (2 in.). Horizontal aim is
preset and can not be adjusted. The high beam pat-
tern should be correct when the low beams are
aligned properly. To adjust headlamp vertical align-
ment, rotate adjustment screw to achieve the speci-
fied low beam cut-off location (Fig. 23).

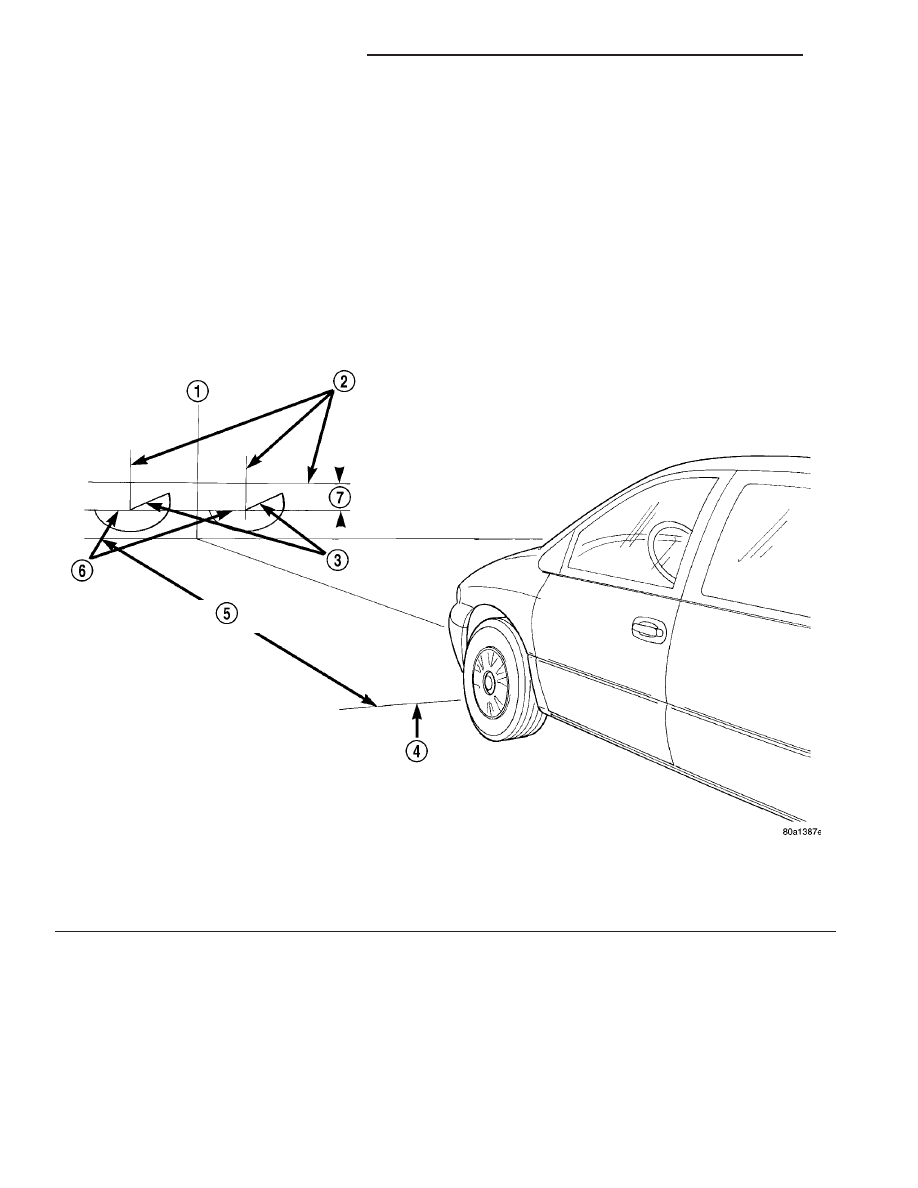

Fig. 22 HEADLAMP UNIT ALIGNMENT SCREEN

1 - CENTER OF VEHICLE

5 - 7.62 METERS (25 FT.)

2 - CENTER OF HEADLAMPS

6 - HORIZONTAL CUT-OFF LINE

3 - 15° CUT-OFF LINE

7 - 53 mm (2.1 in.)

4 - FRONT OF HEADLAMP
