IGNITION SWITCH

REMOVAL

The ignition switch attaches to the lock cylinder

housing on the end opposite the lock cylinder. For
ignition switch terminal and circuit identification,
refer to the Wiring Diagrams section.

(1) Disconnect negative cable from battery.
(2) Remove the Knee Blocker Airbag, (Refer to 8 -

ELECTRICAL/RESTRAINTS/KNEE BLOCKER AIR-
BAG - REMOVAL).

(3) Remove the Instrument Panel Center Bezel,

(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL CENTER BEZEL - REMOVAL)

(4) Remove the 2 switch mounting nuts (Fig. 35).

(5) Loosen the rear mounting nut (Fig. 36).
(6) Slide the assembly rearward.
(7) Disconnect the electrical connector from the

ignition Switch and SKREEM Module (Fig. 37).

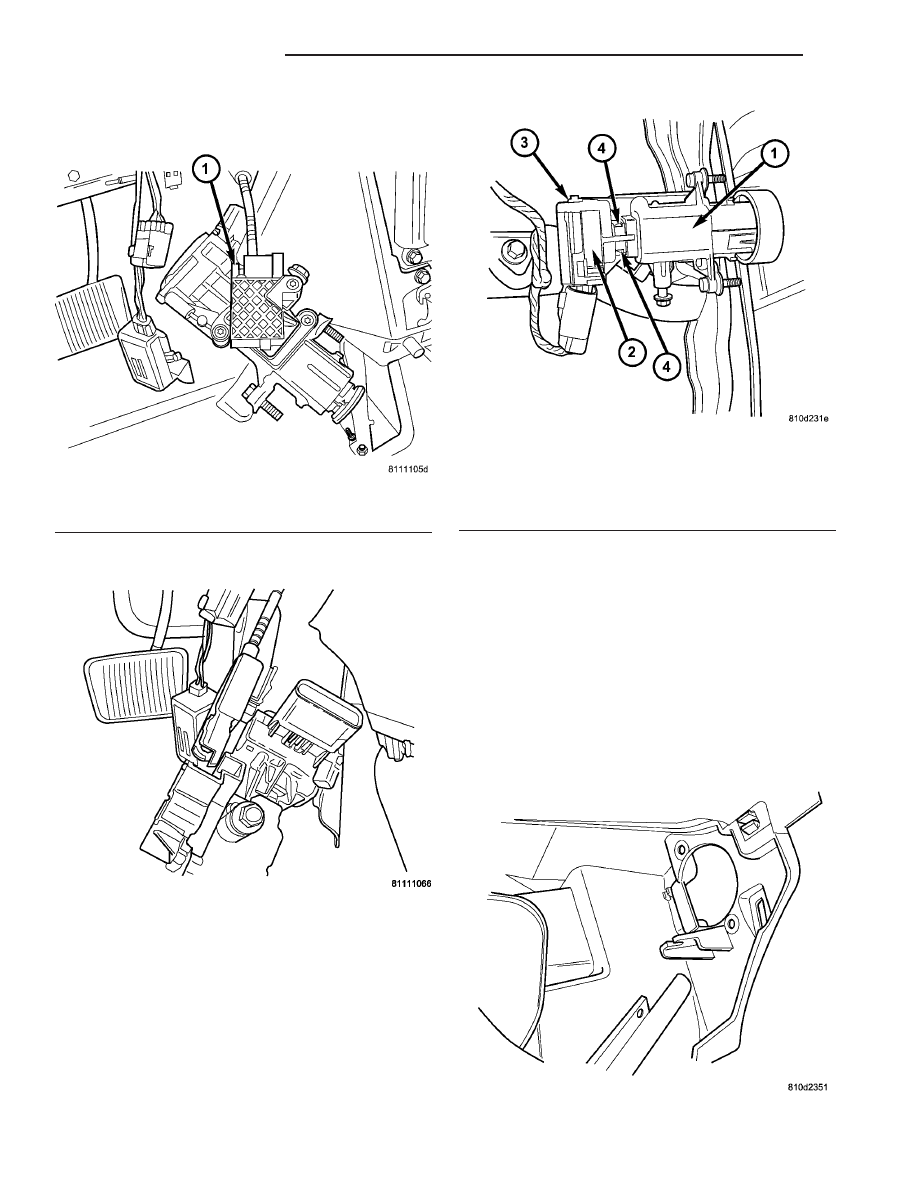

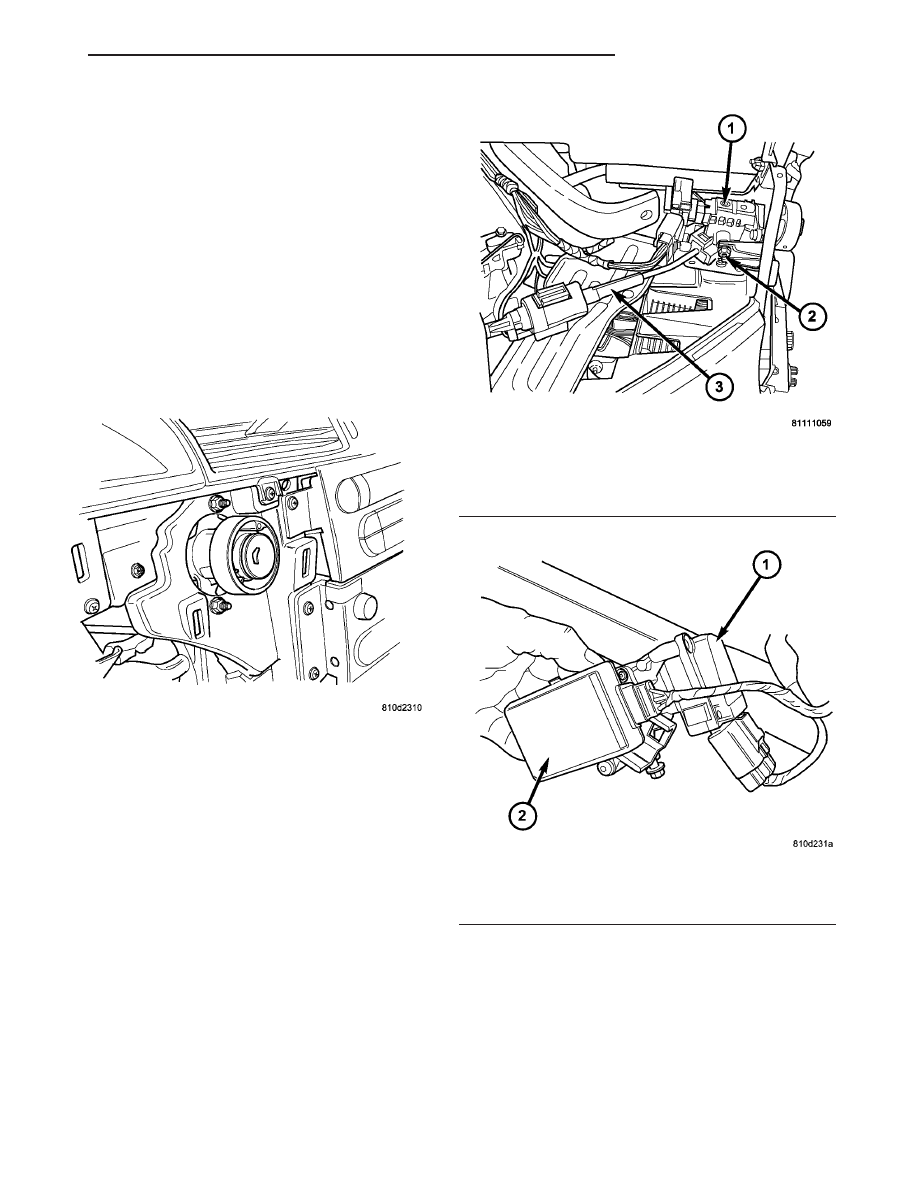

Fig. 35 SWITCH IN DASH

Fig. 36 IGNITION SWITCH ASSEMBLY

1 - Switch Assembly
2 - Rear Mounting Nut
3 - Interlock Cable

Fig. 37 SKREEM MODULE

1 - SKREAM Module
2 - Ignition Switch

CS

IGNITION CONTROL

8I - 13

(8) Remove the interlock cable by depressing the

locking tab and pulling straight out (Fig. 38).

(9) Interlocking cable removed (Fig. 39).

(10) Remove ignition switch mounting screw (Fig.

40).

(11) Squeeze the 2 locking tabs to remove ignition

switch from the lockhousing (Fig. 40).

INSTALLATION

The ignition switch attaches to the lock cylinder

housing on the end opposite the lock cylinder. For
ignition switch terminal and circuit identification,
refer to the Wiring Diagrams section.

(1) A tab on the ignition switch indexes to a notch

in the lock cylinder housing. Also, a slot in the end of
the ignition switch fits over the shaft in the end of
the lock cylinder housing. Use the ignition key to
rotate the lock cylinder to align the ignition switch
with lock cylinder housing.

(2) Tighten the mounting screw, refer to the torque

chart for specification.

(3) Attach electrical connector to SKREEM Mod-

ule.

(4) Attach electrical connector to ignition switch.

Fig. 41 DASH MOUNTING

Fig. 38 INTERLOCK CABLE

1 - Retaining Tab for Cable

Fig. 39 INTERLOCK CABLE

Fig. 40 IGNITION KEY HOUSING AND SWITCH

1 - Ignition Key Housing
2 - Ignition Switch
3 - Ignition Switch Mounting Screws
4 - Locking Tabs

8I - 14

IGNITION CONTROL

CS

IGNITION SWITCH (Continued)

(5) Install the interlock cable into the switch

assembly (Fig. 38).

(6) Install switch assembly into Instrument Panel

(Fig. 41). Make sure that the rear mounting nut is in
the correct position (Fig. 35) and (Fig. 36).

(7) Tighten the 3 mounting nuts, refer to the

torque chart for torque specification.

(8) Install the Instrument Panel Center Bezel,

(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL CENTER BEZEL - INSTALLA-
TION).

(9) Install the Knee Blocker Airbag, (Refer to 8 -

ELECTRICAL/RESTRAINTS/KNEE BLOCKER AIR-
BAG - INSTALLATION).

(10) Connect the negative cable.

KEY/LOCK CYLINDER

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove bezel ignition switch ring.
(3) Pull center console bezel loose from instrument

panel (Fig. 42).

(4) Insert ignition key and turn to the “ON” posi-

tion.

(5) Depress the locking tab on the ignition switch

housing (Fig. 43).

(6) Pull the key cylinder from the ignition switch

housing (Fig. 44).

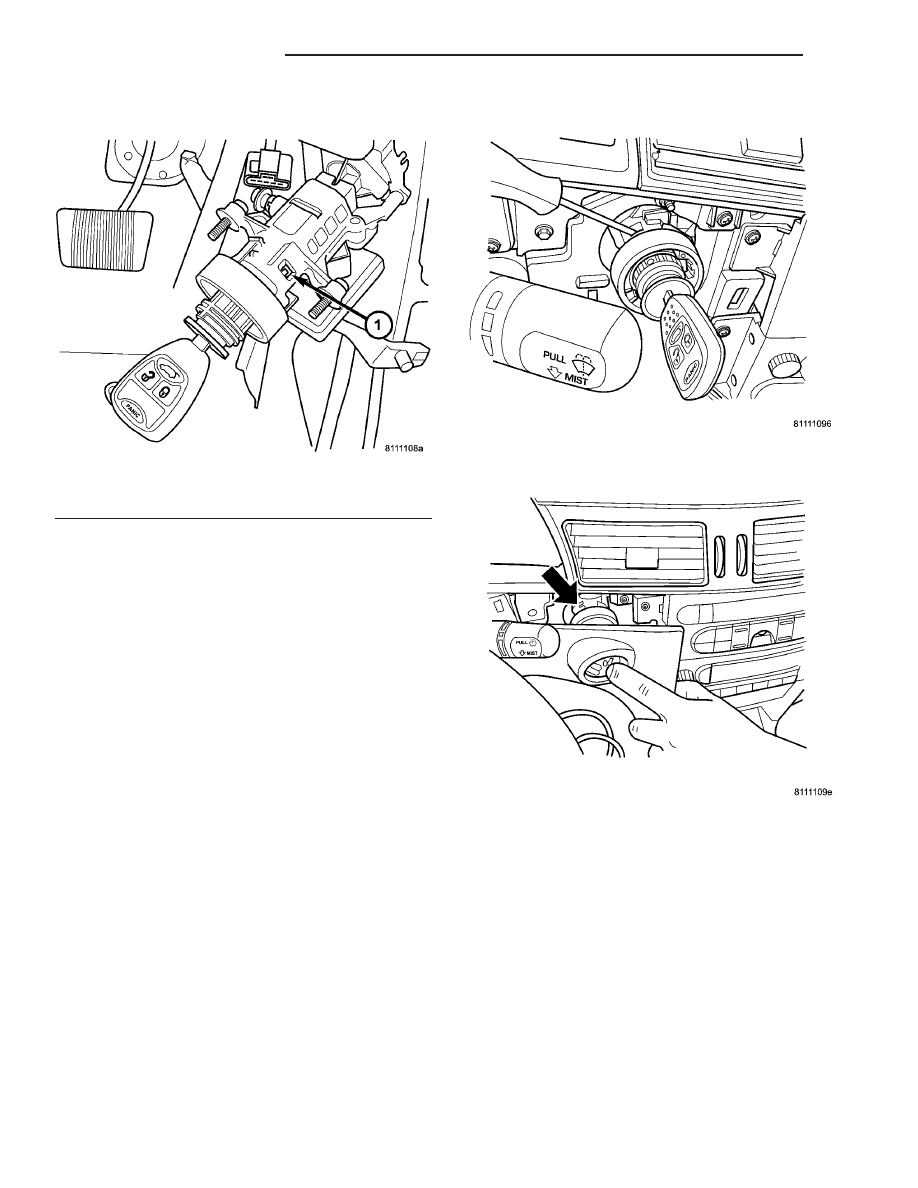

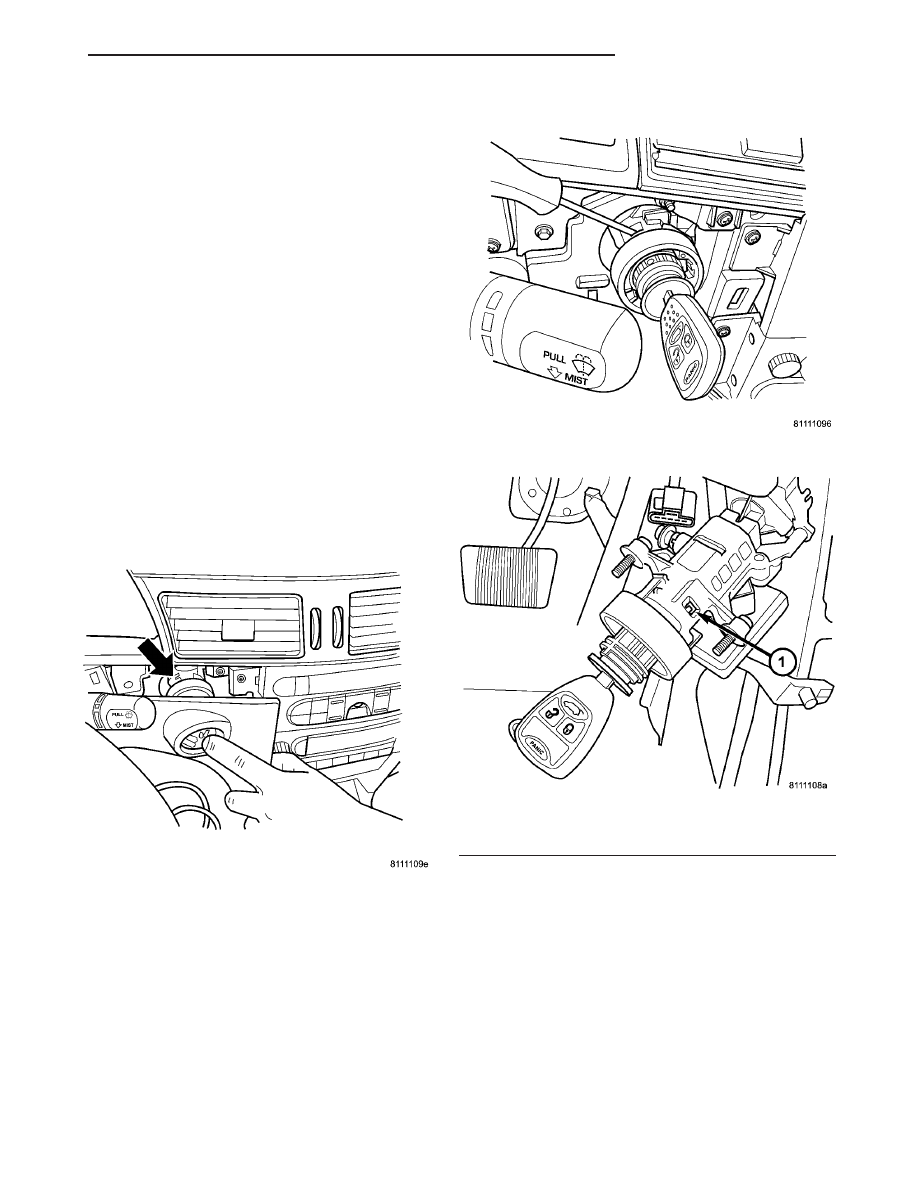

Fig. 42 TAB LOCATION WITH BEZEL IN PLACE

Fig. 43 DEPRESSING TAB WITHOUT BEZEL

Fig. 44 REMOVE/INSTALL KEY CYLINDER

1 - Locking Tab Location

CS

IGNITION CONTROL

8I - 15

IGNITION SWITCH (Continued)

INSTALLATION

(1) Install key in lock cylinder. Turn key to “ON”

position (retaining tab on lock cylinder can be
depressed) (Fig. 45).

(2) The shaft at the end of the lock cylinder aligns

with the socket in the end of the housing. To align
the socket with the lock cylinder, ensure the socket is
in the “ON” position.

(3) Align the lock cylinder with the grooves in the

housing. Slide the lock cylinder into the housing
until the tab sticks through the opening in the hous-
ing.

(4) Turn key to Off position and remove key (Fig.

46).

(5) Install center console bezel to instrument panel

(Fig. 47).

(6) Install bezel ignition switch ring.
(7) Connect the negative battery cable.

Fig. 45 REMOVE/INSTALL KEY CYLINDER

1 - Locking Tab Location

Fig. 46 DEPRESSING TAB WITHOUT BEZEL

Fig. 47 TAB LOCATION WITH BEZEL IN PLACE

8I - 16

IGNITION CONTROL

CS

KEY/LOCK CYLINDER (Continued)
