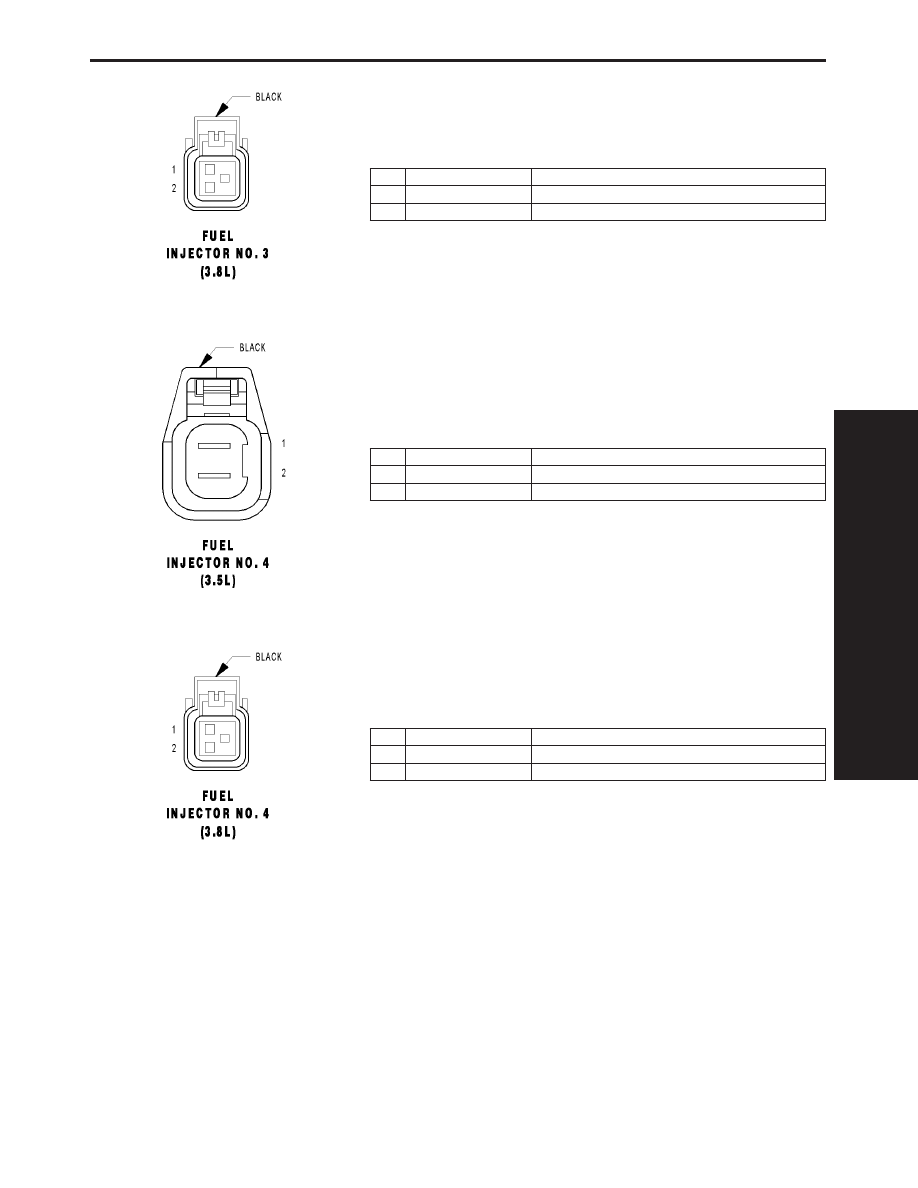

FUEL INJECTOR NO. 3 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 16BR/LB

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 4 (3.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K14 16BR/TN

INJECTOR CONTROL NO. 4

FUEL INJECTOR NO. 4 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K14 16BR/TN

INJECTOR CONTROL NO. 4

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

353

CONNECTOR PINOUTS

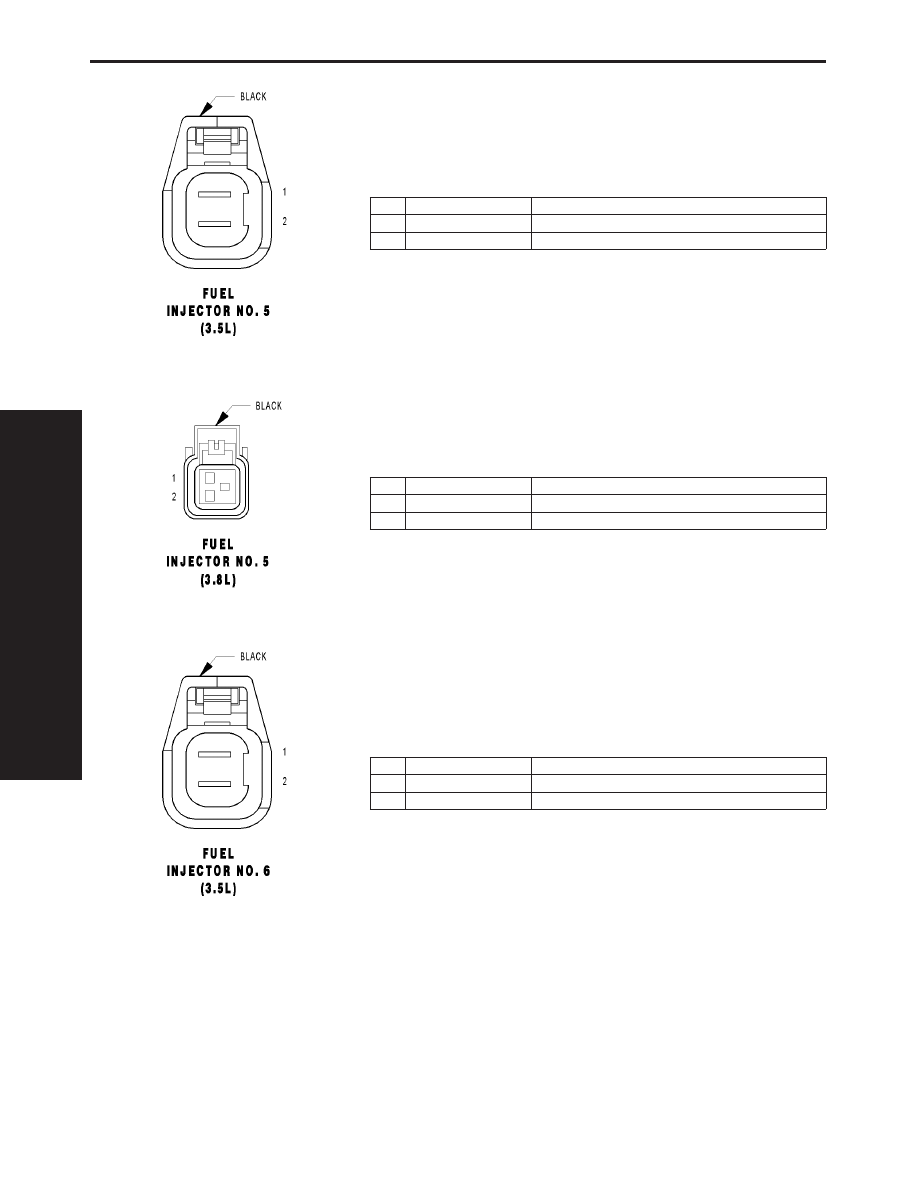

FUEL INJECTOR NO. 5 (3.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K38 16BR/OR

INJECTOR CONTROL NO. 5

FUEL INJECTOR NO. 5 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K38 16BR/OR

INJECTOR CONTROL NO. 5

FUEL INJECTOR NO. 6 (3.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K58 16BR/VT

INJECTOR CONTROL NO. 6

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

354

CONNECTOR PINOUTS

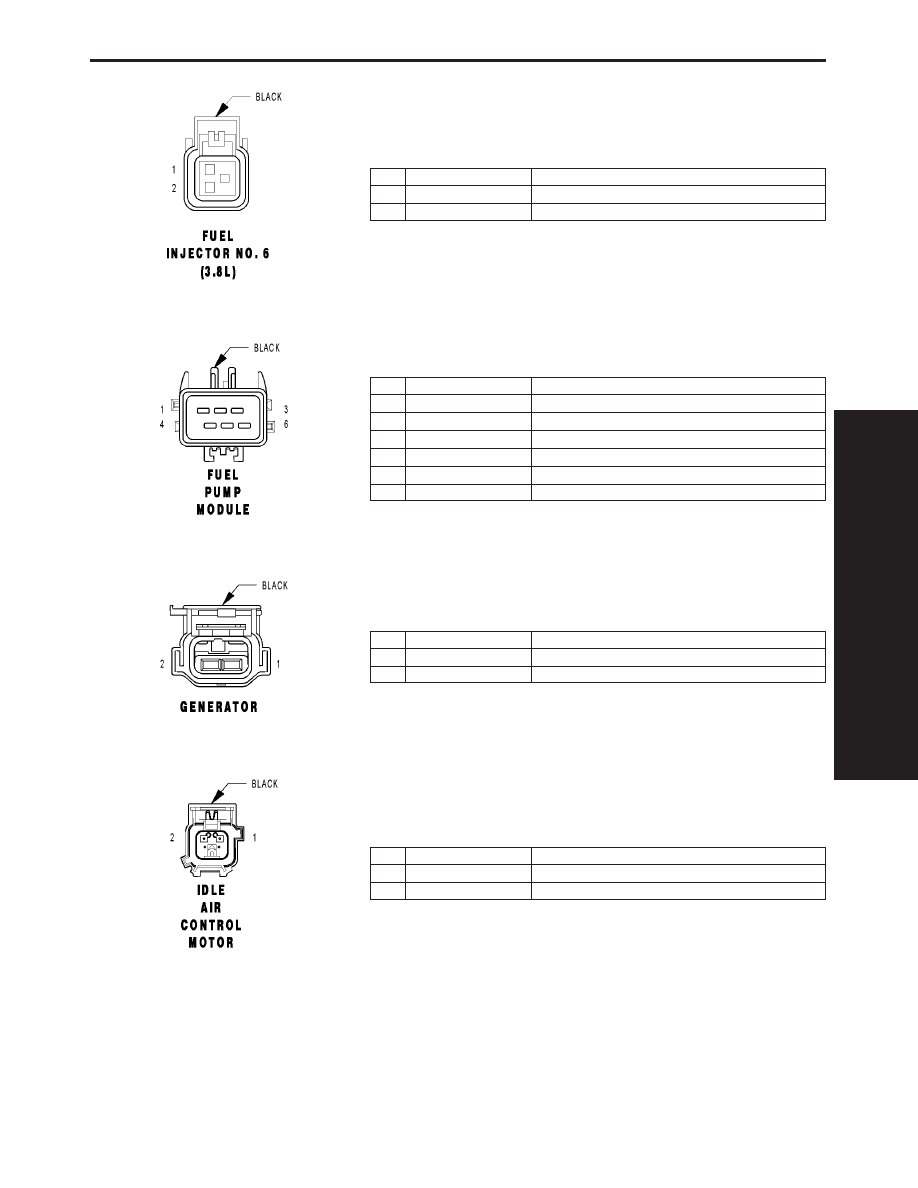

FUEL INJECTOR NO. 6 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K58 16BR/VT

INJECTOR CONTROL NO. 6

FUEL PUMP MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

N1 16DB/OR

FUEL PUMP RELAY OUTPUT

2

N4 20DB/YL

FUEL LEVEL SENSOR SIGNAL NO. 1

3

N5 20DB/WT

FUEL LEVEL SENSOR SIGNAL NO. 2

4

-

-

5

Z210 20BK/LB

GROUND

6

Z201 16BK

GROUND

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z20 18BR/BK

GROUND

2

K20 18BR/GY

GEN FIELD CONTROL

IDLE AIR CONTROL MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K61 20VT/GY

IAC MOTOR CONTROL

2

K961 20BR/VT

IAC RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

355

CONNECTOR PINOUTS

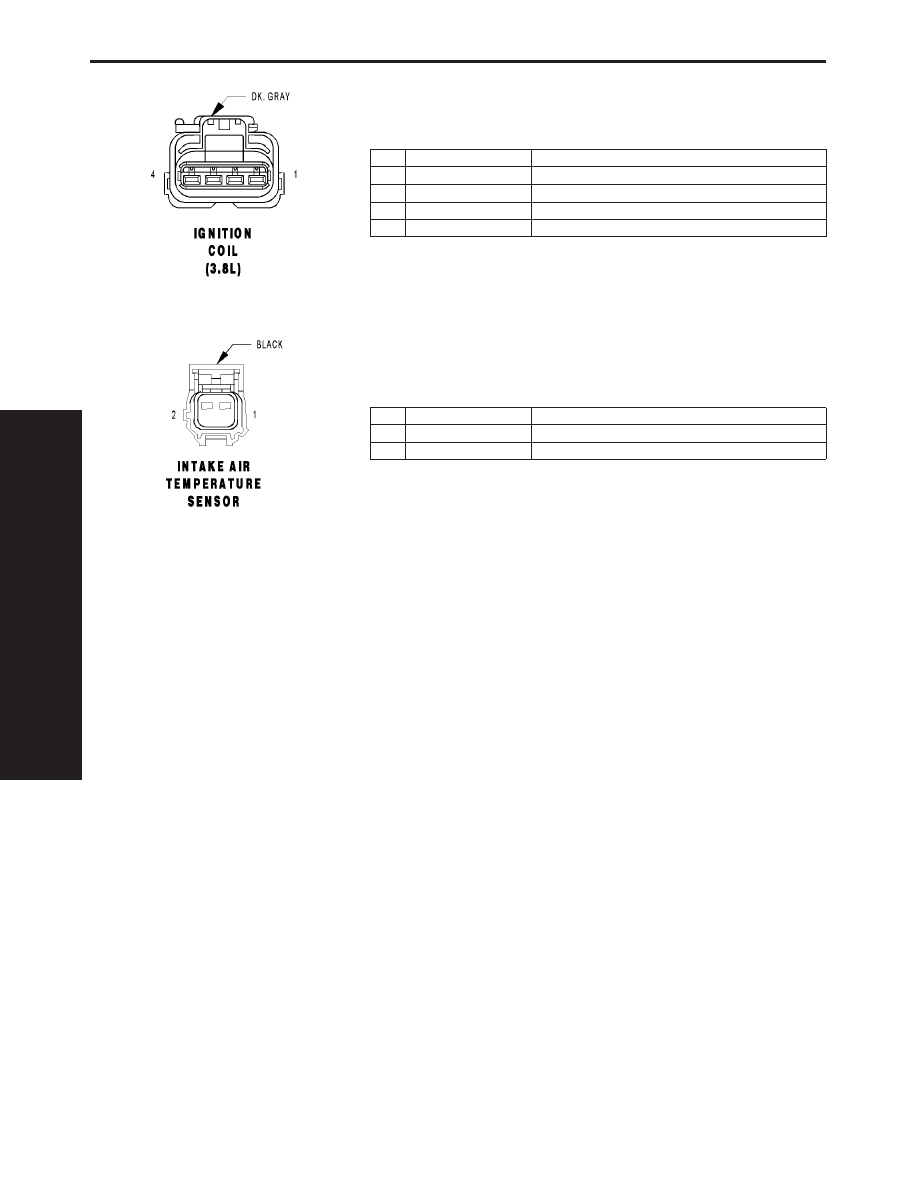

IGNITION COIL (3.8L) - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

K18 16DB/OR

COIL CONTROL NO. 3

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K19 16DB/DG

COIL CONTROL NO. 1

4

K17 16DB/TN

COIL CONTROL NO. 2

INTAKE AIR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K21 20BR/WT

IAT SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

356

CONNECTOR PINOUTS
