8.4

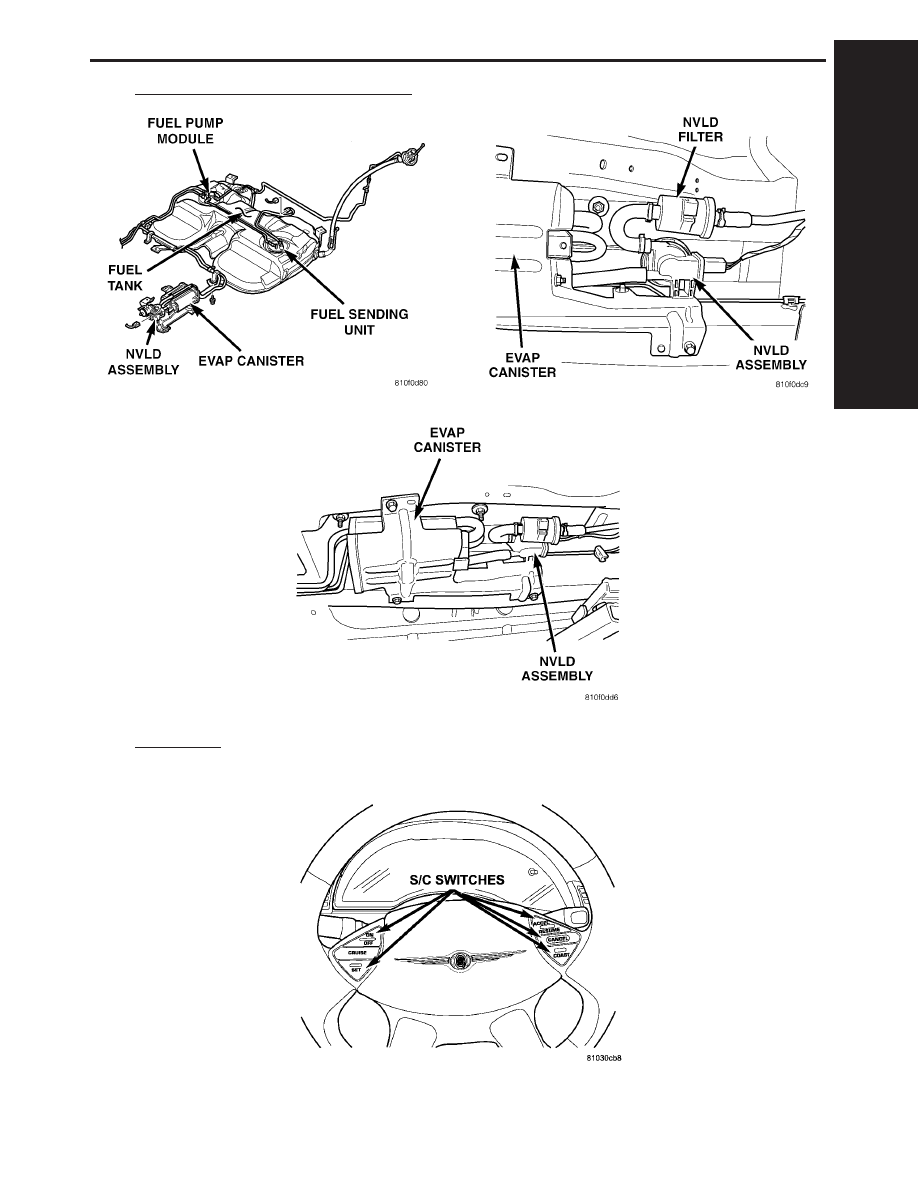

FUEL SYSTEM AND EVAP SYSTEM

8.5

SWITCHES

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

345

COMPONENT LOCATIONS

NOTES

346

9.0

CONNECTOR PINOUTS

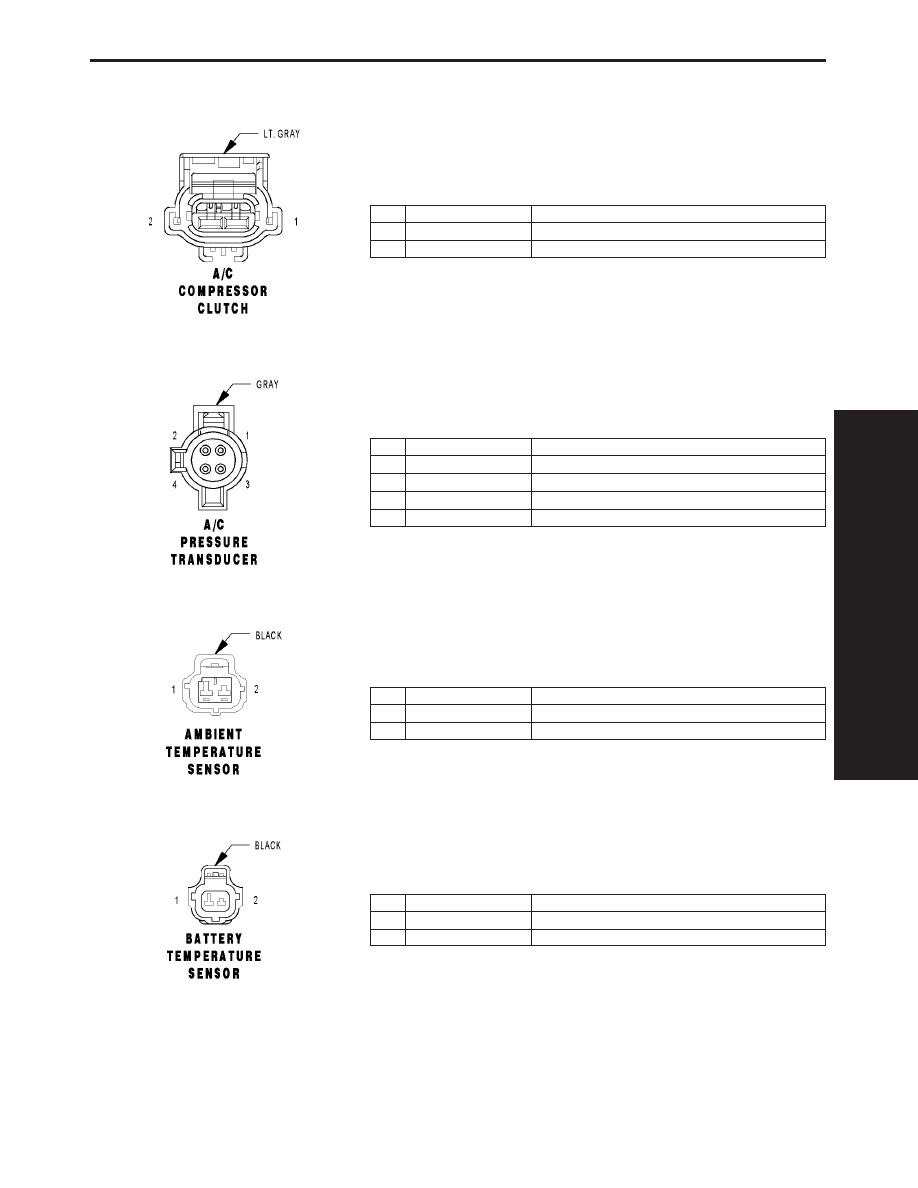

A/C COMPRESSOR CLUTCH - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 18DB/YL

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z153 18BK/GY

GROUND

A/C PRESSURE TRANSDUCER - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

F855 20PK/YL

5 VOLT SUPPLY

3

C18 20LB/BR

A/C PRESSURE TRANSDUCER SIGNAL

4

-

-

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20OR/VT

AAT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K91 20DB/YL

BATTERY TEMP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

347

CONNECTOR PINOUTS

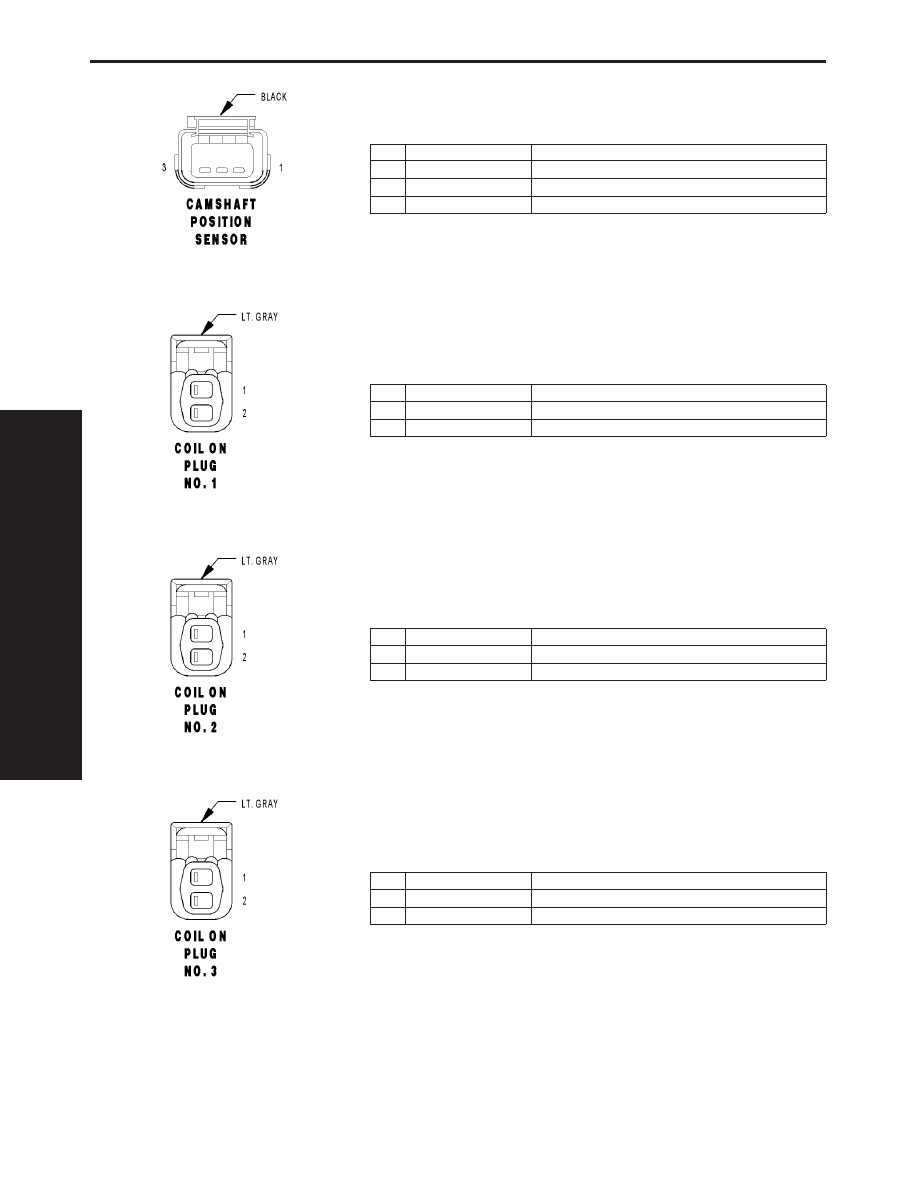

CAMSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K44 20DB/GY

CMP SIGNAL

COIL ON PLUG NO. 1 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K19 16DB/DG

COIL CONTROL NO. 1

COIL ON PLUG NO. 2 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K17 16DB/TN

COIL CONTROL NO. 2

COIL ON PLUG NO. 3 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K18 16DB/OR

COIL CONTROL NO. 3

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

348

CONNECTOR PINOUTS
