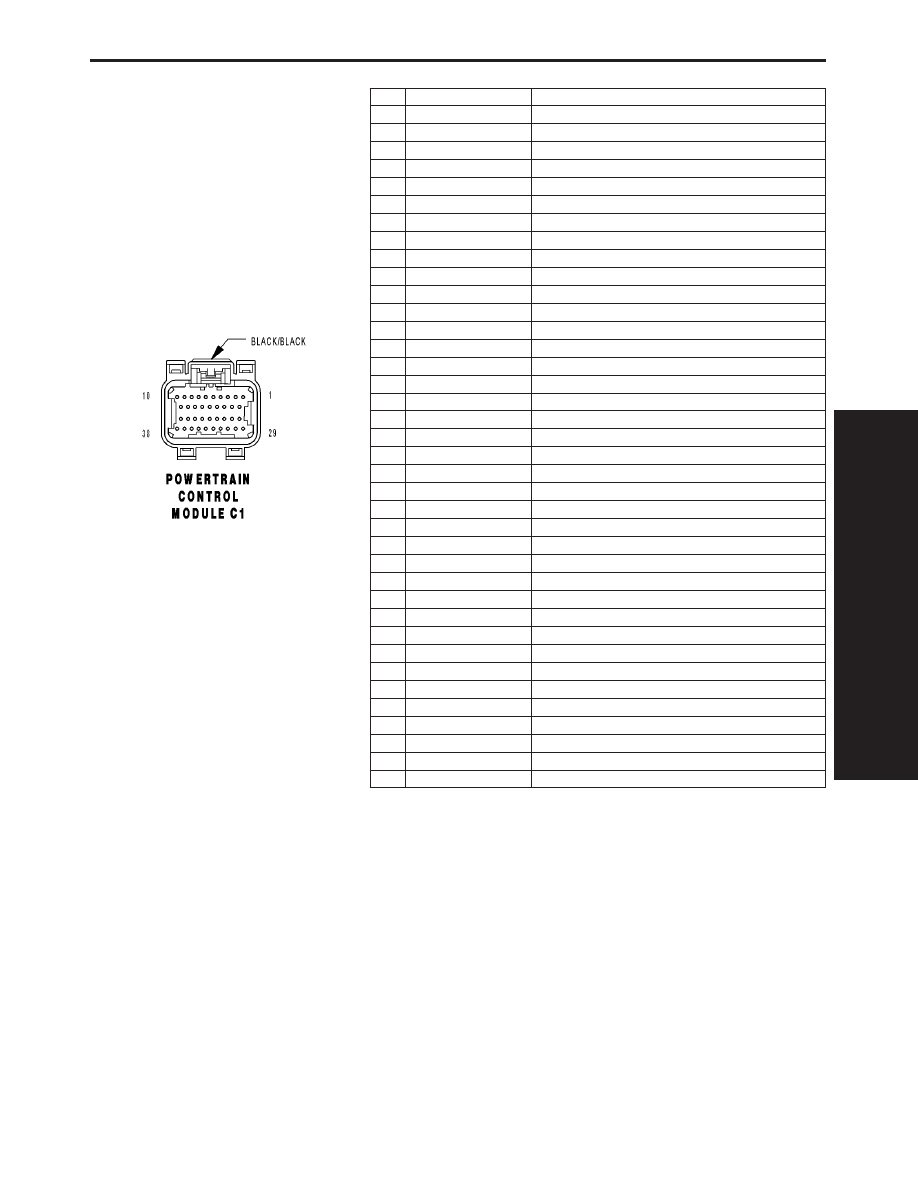

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 16BK/BR

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 20PK/WT

IGNITION UNLOCK-RUN-START

13

-

-

14

-

-

15

-

-

16

K236 16DB/LG

SRV SOL CONTROL

17

-

-

18

Z131 16BK/DG

GROUND

19

-

-

20

G6 16VT/GY

OIL PRESSURE SIGNAL

21

-

-

22

G31 20OR/VT

AAT SIGNAL

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D123 20WT/BR

FLASH PROGRAM ENABLE

27

-

-

28

-

-

29

A109 18OR/RD

FUSED B(+)

30

T751 20YL

IGNITION SWITCH OUTPUT (START)

31

K141 20DB/YL

O2 1/2 SIGNAL

32

K904 20DB/DG

O2 RETURN (DOWN)

33

-

-

34

-

-

35

-

-

36

D21 20WT/GY

SCI TRANSMIT (PCM)

37

D15 20BR/WT

SCI TRANSMIT (TCM)

38

D25 20WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1177

CONNECTOR PINOUTS

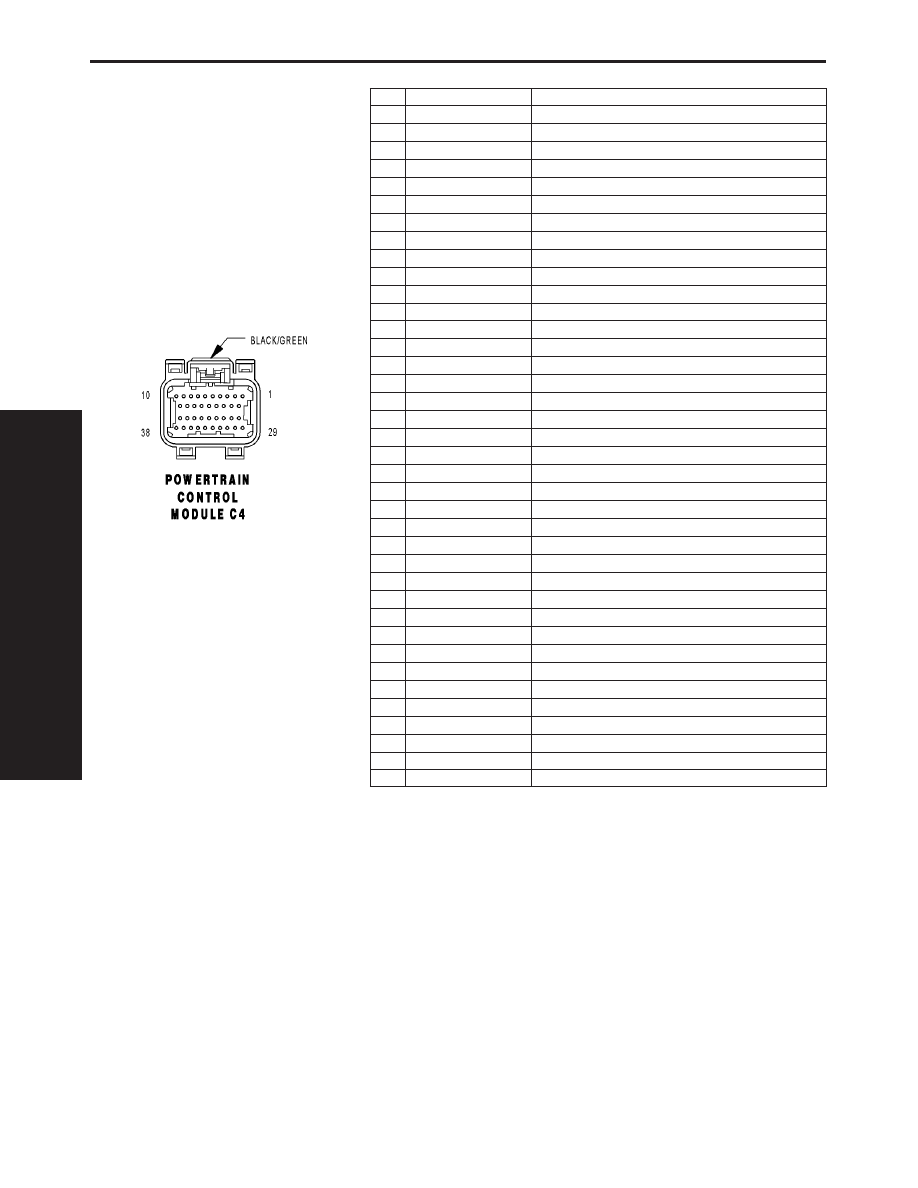

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18YL/GY

OD SOLENOID CONTROL

2

T59 18YL/LB

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 18DB/YL

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 18WT/DG

L/R SOLENOID CONTROL

11

-

-

12

-

-

13

Z133 16BK/LG

GROUND

14

Z133 16BK/LG

GROUND

15

T1 18LB/DG

TRS T1 SENSE

16

T3 18DG/DB

TRS T3 SENSE

17

-

-

18

T15 20YL/BR

TRANSMISSION CONTROL RELAY CONTROL

19

-

-

20

-

-

21

-

-

22

T9 18DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 18YL/DB

TRS T41 SENSE

28

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

30

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

34

T13 18DG/VT

SPEED SENSOR GROUND

35

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 18DG/YL

TRS T42 SENSE

38

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1178

CONNECTOR PINOUTS

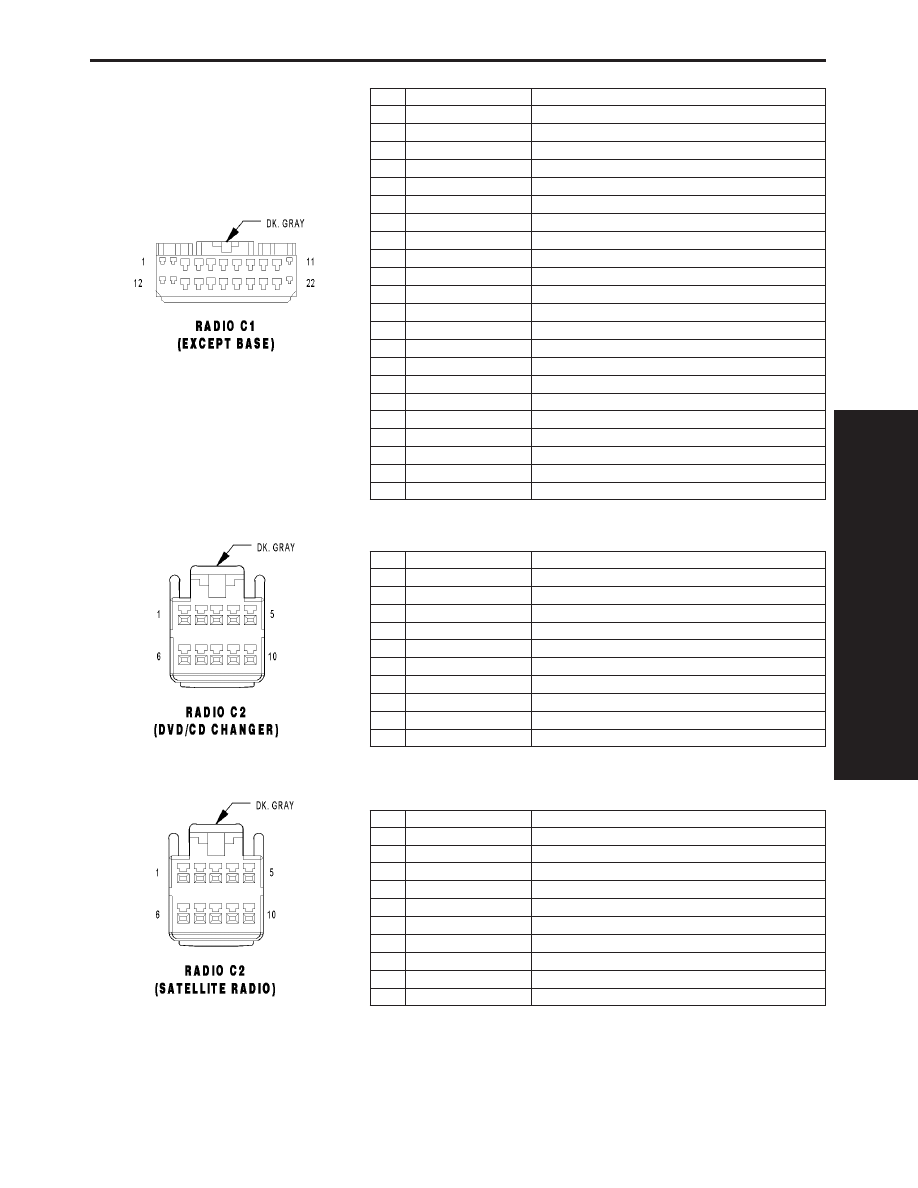

RADIO C1 (EXCEPT BASE) - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A118 20RD/OR

FUSED B(+)

2

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

3

E12 18OR/GY

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X54 20GY

RADIO RIGHT AUDIO (+)

8

X56 20GY/BR

RADIO RIGHT AUDIO (-)

9

X55 20DG/BR

RADIO LEFT AUDIO (-)

10

X53 20DG

RADIO LEFT AUDIO (+)

11

Z514 18BK/LG

GROUND

12

-

-

13

X60 18GY/OR

ANTENNA SIGNAL

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

RADIO C2 (DVD/CD CHANGER) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT

AUDIO OUT RIGHT

2

X140 22GY/OR

COMMON AUDIO

3

X207 22

SHIELD

4

D25 20WT/VT

PCI BUS

5

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

6

X41 22DG/WT

AUDIO OUT LEFT

7

-

-

8

-

-

9

E14 20OR/TN

PANEL LAMPS DRIVER

10

-

-

RADIO C2 (SATELLITE RADIO) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X416 22GY/WT

AUDIO MUX RIGHT

2

X916 22GY/OR

AUDIO RETURN

3

X407 22

SHIELD

4

D25 20WT/VT

PCI BUS

5

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

6

X417 22DG/WT

AUDIO MUX LEFT

7

Z141 20BK/TN

GROUND

8

-

-

9

E14 20OR/TN

PANEL LAMPS DRIVER

10

X160 20GY/YL

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1179

CONNECTOR PINOUTS

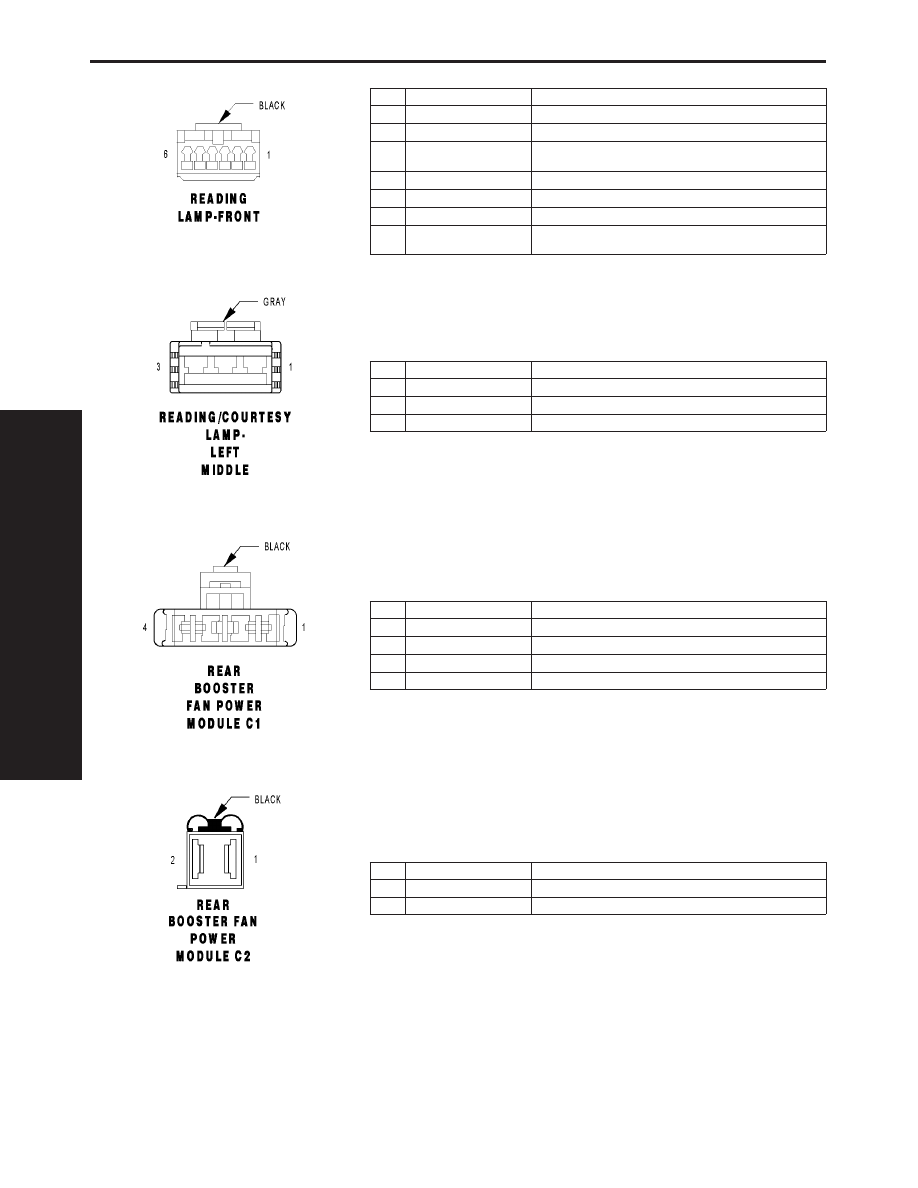

READING LAMP-FRONT - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z327 18BK/WT (BASE)

GROUND

2

Z137 20BK/YL (OVERHEAD
CONSOLE)

GROUND

3

-

-

4

M27 18YL/LB

RAIL LAMPS DRIVER

5

M24 18YL/WT

FRONT READING/COURTESY LAMPS DRIVER

6

E3 20OR/YL (OVERHEAD
CONSOLE)

DOME LAMPS DIMMER SIGNAL

READING/COURTESY LAMP-LEFT MIDDLE - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 18YL/OR

COURTESY LAMPS DRIVER

2

Z327 18BK/WT

GROUND

3

M27 18YL/LB

RAIL LAMPS DRIVER

REAR BOOSTER FAN POWER MODULE C1 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z135 18BK/LB

GROUND

3

C57 20DB/LB

REAR BOOSTER FAN CONTROL

4

C51 18LB/BR

FUSED REAR BOOSTER FAN RELAY OUTPUT

REAR BOOSTER FAN POWER MODULE C2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

LG

BOOSTER FAN SUPPLY

2

BK

BOOSTER FAN GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1180

CONNECTOR PINOUTS
