Chrysler Pacifica. Manual - part 293





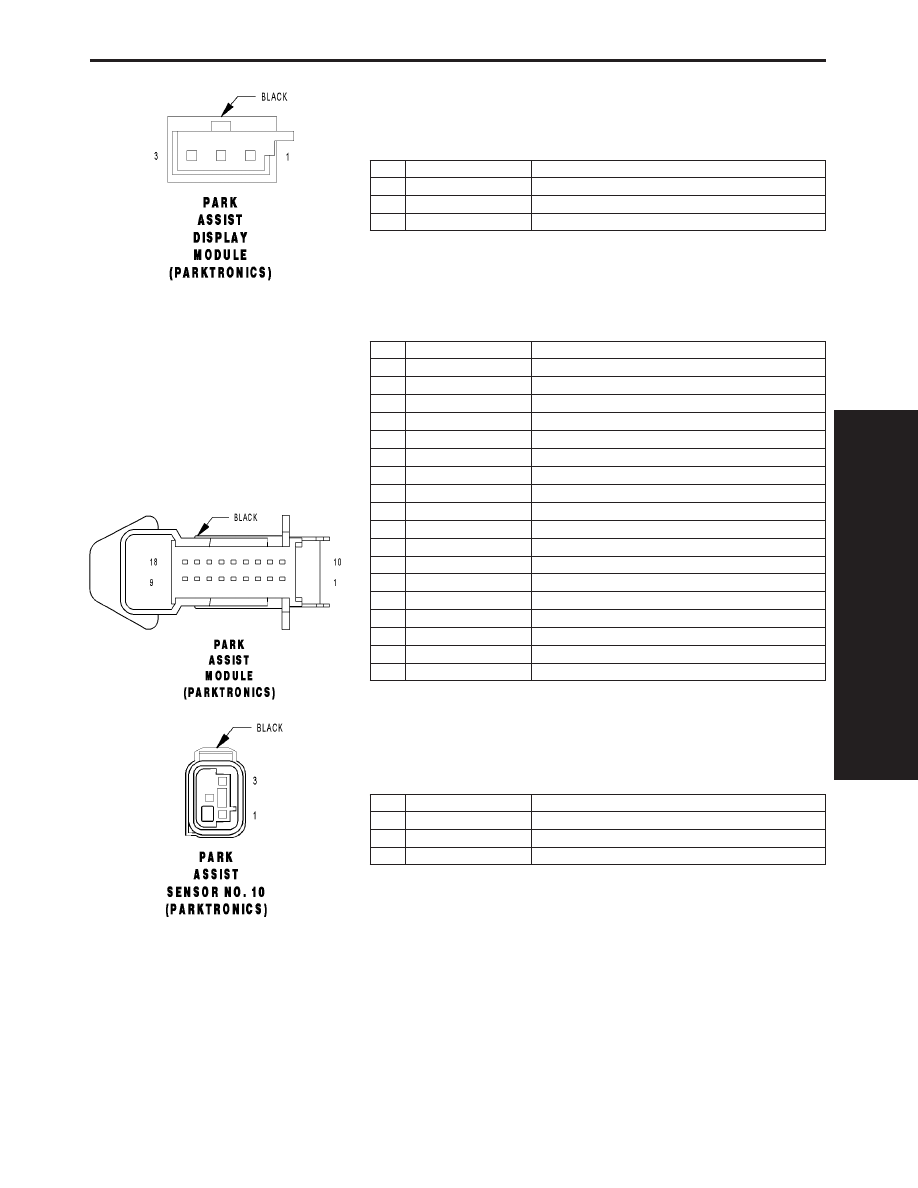

PARK ASSIST DISPLAY MODULE (PARKTRONICS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X777 20DG/GY

PARK ASSIST DISPLAY SUPPLY

2

Z171 20GY/BK

PARK ASSIST DISPLAY GROUND

3

D777 20WT/GY

PARK ASSIST DISPLAY SIGNAL

PARK ASSIST MODULE (PARKTRONICS) - BLACK 18 WAY

CAV

CIRCUIT

FUNCTION

1

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

2

D703 20WT/OR

PARK ASSIST SENSOR NO. 9 SIGNAL

3

D704 20WT/DB

PARK ASSIST SENSOR NO. 10 SIGNAL

4

X777 20DG/GY

PARK ASSIST DISPLAY SUPPLY

5

D777 20WT/GY

PARK ASSIST DISPLAY SIGNAL

6

Z171 20GY/BK

PARK ASSIST DISPLAY GROUND

7

-

-

8

-

-

9

-

-

10

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

11

Z177 20DG/BK

GROUND

12

D25 20WT/VT

PCI BUS

13

-

-

14

-

-

15

-

-

16

D700 20WT/GY

PARK ASSIST SENSOR NO. 7 SIGNAL

17

D701 20WT/LB

PARK ASSIST SENSOR NO. 8 SIGNAL

18

X750 20GY/LB

PARK ASSIST SENSOR GROUND

PARK ASSIST SENSOR NO. 10 (PARKTRONICS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

2

D704 20WT/DB

PARK ASSIST SENSOR NO. 10 SIGNAL

3

X750 20GY/LB

PARK ASSIST SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1169

CONNECTOR PINOUTS

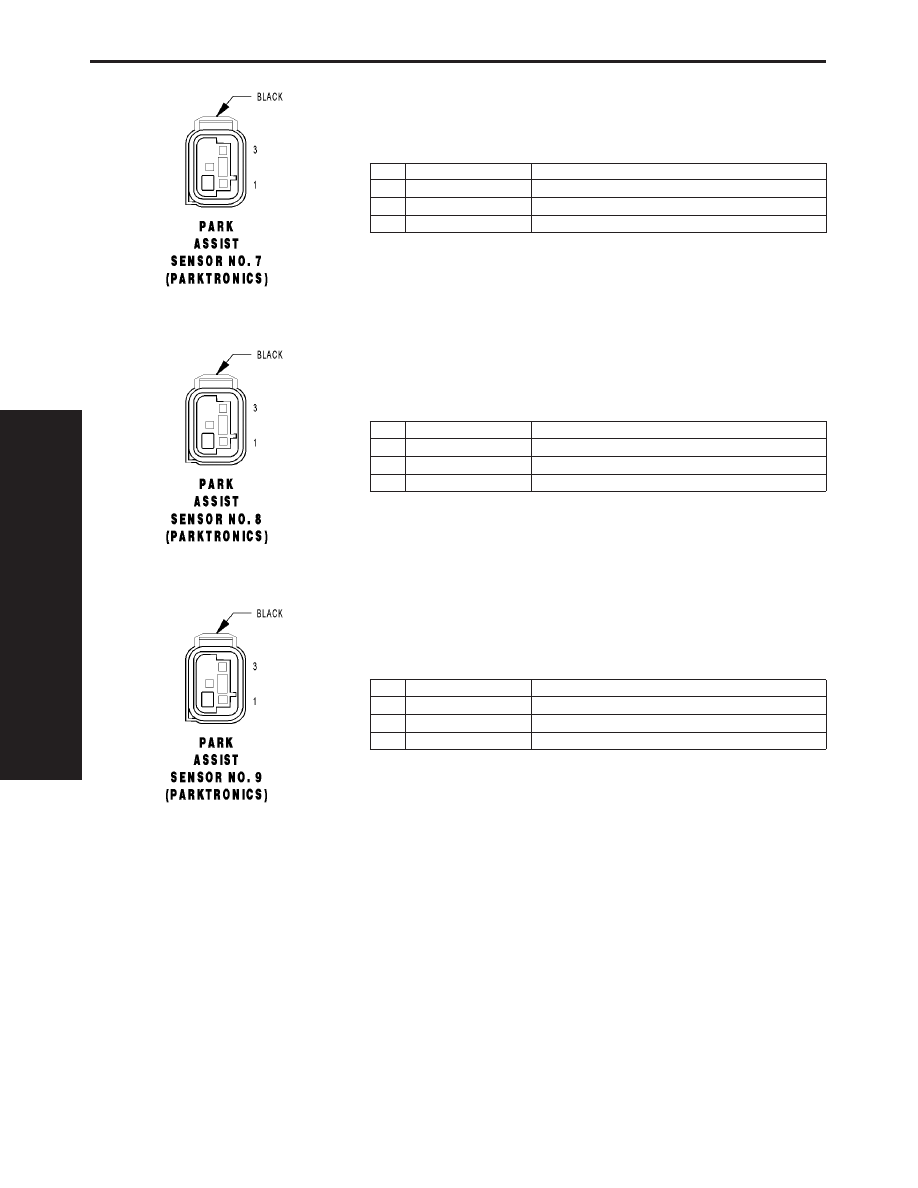

PARK ASSIST SENSOR NO. 7 (PARKTRONICS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

2

D700 20WT/GY

PARK ASSIST SENSOR NO. 7 SIGNAL

3

X750 20GY/LB

PARK ASSIST SENSOR GROUND

PARK ASSIST SENSOR NO. 8 (PARKTRONICS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

2

D701 20WT/LB

PARK ASSIST SENSOR NO. 8 SIGNAL

3

X750 20GY/LB

PARK ASSIST SENSOR GROUND

PARK ASSIST SENSOR NO. 9 (PARKTRONICS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

2

D703 20WT/OR

PARK ASSIST SENSOR NO. 9 SIGNAL

3

X750 20GY/LB

PARK ASSIST SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1170

CONNECTOR PINOUTS

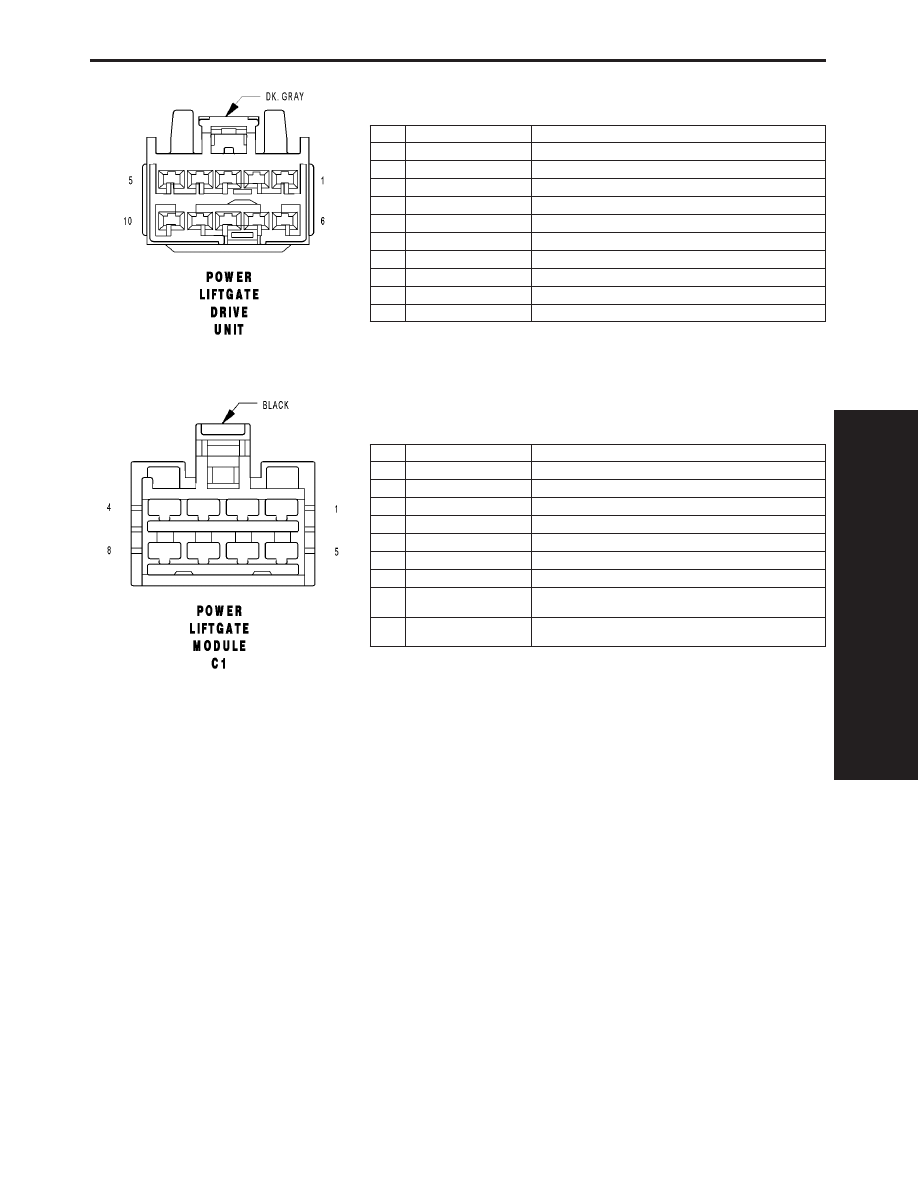

POWER LIFTGATE DRIVE UNIT - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

Q88 14TN/BR

LIFTGATE OPEN DRIVER

2

Q203 20OR/TN

OPTICAL SENSOR SUPPLY

3

Q901 20OR/VT

GROUND

4

Q201 18OR/LG

LIFTGATE CLUTCH DRIVER

5

Q901 20OR/VT

GROUND

6

Q89 14TN/OR

LIFTGATE CLOSE DRIVER

7

Q204 20OR/DG

OPTICAL SENSOR SIGNAL 1

8

Q205 20OR/DB

OPTICAL SENSOR SIGNAL 2

9

Z805 18BK/OR

GROUND

10

Q51 20OR

LIFTGATE FULL OPEN SWITCH SENSE

POWER LIFTGATE MODULE C1 - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q83 18OR/GY

LIFTGATE LATCH CLUTCH DRIVER

2

Q88 14TN/BR

LIFTGATE OPEN DRIVER

3

Q89 14TN/OR

LIFTGATE CLOSE DRIVER

4

-

-

5

A115 12YL/RD

FUSED B(+)

6

-

-

7

-

-

8

Z125 14BK/OR (EXCEPT
NAVIGATION)

GROUND

8

Z125 12BK/OR (NAVIGA-
TION)

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1171

CONNECTOR PINOUTS

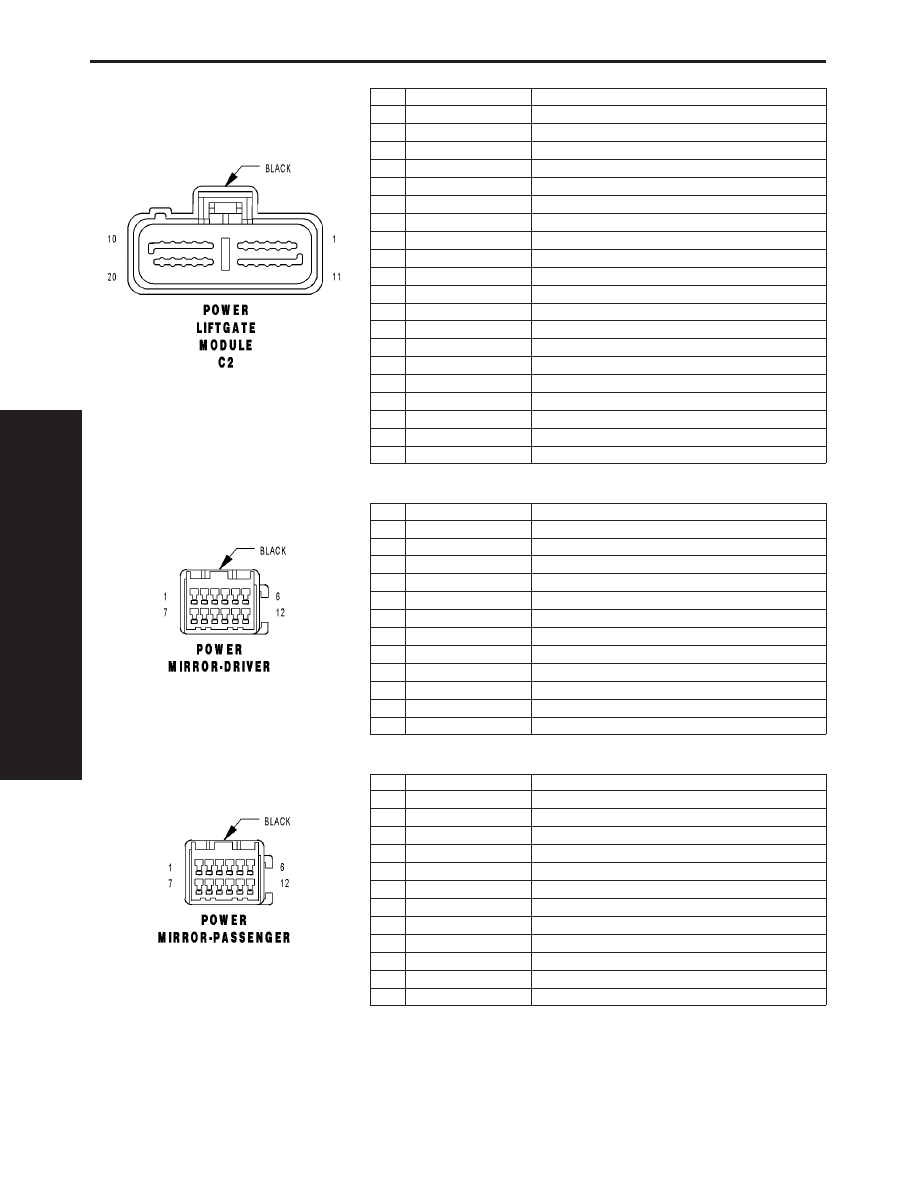

POWER LIFTGATE MODULE C2 - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

Q203 20OR/TN

OPTICAL SENSOR SUPPLY

2

-

-

3

-

-

4

-

-

5

Q75 20OR/LB

PINCH SENSOR SIGNAL

6

-

-

7

Q201 18OR/LG

LIFTGATE CLUTCH DRIVER

8

Q84 16TN/GY

LIFTGATE LATCH CINCH DRIVER

9

Q85 16TN/WT

LIFTGATE LATCH RELEASE DRIVER

10

-

-

11

D25 20WT/VT

PCI BUS

12

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

13

Q60 22OR/YL

LIFTGATE PAWL SWITCH SENSE

14

Q51 20OR

LIFTGATE FULL OPEN SWITCH SENSE

15

Q205 20OR/DB

OPTICAL SENSOR SIGNAL 2

16

G32 20VT/LB

LIFTGATE TEMPERATURE SENSOR SIGNAL

17

Q204 20OR/DG

OPTICAL SENSOR SIGNAL 1

18

Q94 22TN/LG

LIFTGATE CHIME DRIVER

19

G153 20VT/GY

LIFTGATE MODULE WAKE UP SIGNAL

20

Q901 20OR/VT

GROUND

POWER MIRROR-DRIVER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P67 22OR/TN

DRIVER MIRROR VERTICAL POSITION SIGNAL

2

P69 22WT/TN

DRIVER MIRROR SENSOR GROUND

3

P65 22VT/TN

DRIVER MIRROR HORIZONTAL POSITION SIGNAL

4

P73 22TN/VT

DRIVER MIRROR COMMON DRIVER

5

P75 22TN/LG

DRIVER MIRROR HORIZONTAL DRIVER

6

P71 22TN/DG

DRIVER MIRROR VERTICAL DRIVER

7

-

-

8

-

-

9

P114 20TN/WT

AUTO DAY/NIGHT MIRROR (-)

10

P112 20TN/OR

AUTO DAY/NIGHT MIRROR (+)

11

P53 20LG/OR

DRIVER HEATED MIRROR DRIVER

12

C17 20LB/WT

DRIVER HEATED MIRROR FEED

POWER MIRROR-PASSENGER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P64 22TN

PASSENGER MIRROR VERTICAL POSITION SIGNAL

2

P66 22TN/LG

PASSENGER MIRROR SENSOR GROUND

3

P68 22TN/YL

PASSENGER MIRROR HORIZONTAL POSITION SIGNAL

4

P70 22TN/LB

PASSENGER MIRROR COMMON DRIVER

5

P74 22TN/OR

PASSENGER MIRROR HORIZONTAL DRIVER

6

P72 20TN/GY

PASSENGER MIRROR VERTICAL DRIVER

7

-

-

8

-

-

9

-

-

10

-

-

11

P54 20OR/LG

PASSENGER HEATED MIRROR DRIVER

12

C16 20DB/GY

PASSENGER HEATED MIRROR FEED

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1172

CONNECTOR PINOUTS
