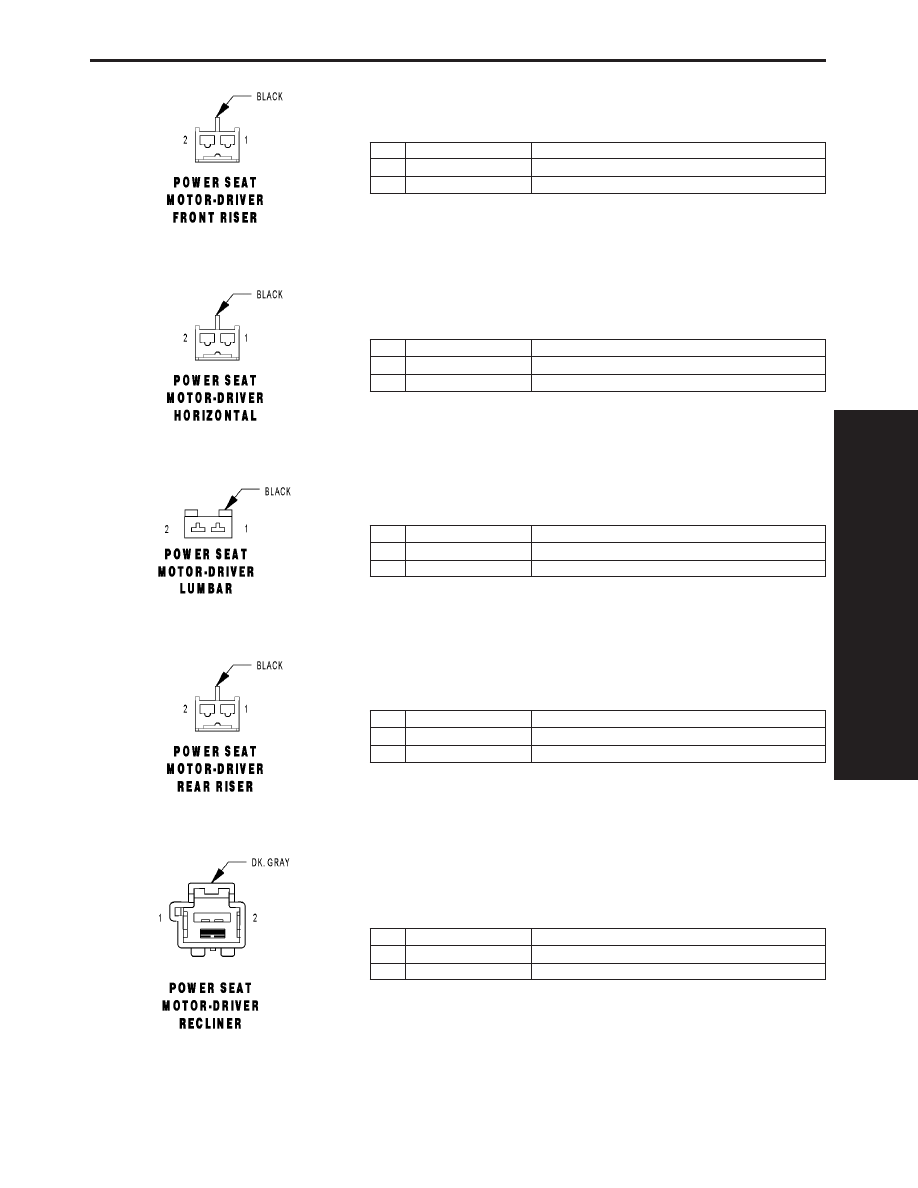

POWER SEAT MOTOR-DRIVER FRONT RISER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P121 14LG/DB

DRIVER SEAT FRONT DOWN DRIVER

2

P119 14LG/DG

DRIVER SEAT FRONT UP DRIVER

POWER SEAT MOTOR-DRIVER HORIZONTAL - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P117 14LG/LB

DRIVER SEAT HORIZONTAL REARWARD DRIVER

2

P115 14LG/OR

DRIVER SEAT HORIZONTAL FORWARD DRIVER

POWER SEAT MOTOR-DRIVER LUMBAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P107 18DB

DRIVER SEAT LUMBAR IN DRIVER

2

P105 18PK

DRIVER SEAT LUMBAR OUT DRIVER

POWER SEAT MOTOR-DRIVER REAR RISER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P113 14LG/VT

DRIVER SEAT REAR DOWN DRIVER

2

P111 14LG/YL

DRIVER SEAT REAR UP DRIVER

POWER SEAT MOTOR-DRIVER RECLINER - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

P141 14LG/BR

DRIVER SEAT RECLINER DOWN DRIVER

2

P143 14LG/GY

DRIVER SEAT RECLINER UP DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1173

CONNECTOR PINOUTS

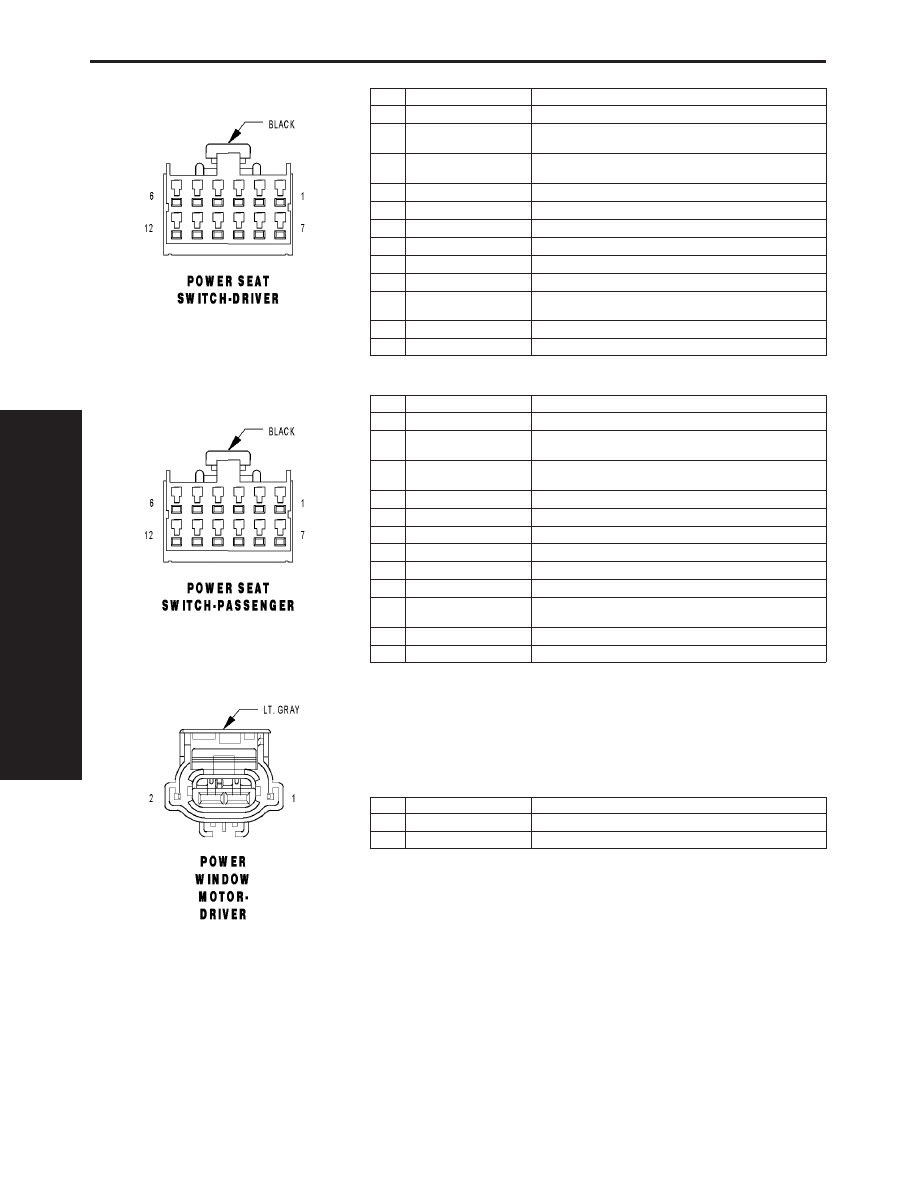

POWER SEAT SWITCH-DRIVER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P101 20LG/WT

MEMORY SET SWITCH INDICATOR DRIVER

2

P83 20TN/WT (FRONT
ROW HEATED SEATS)

DRIVER HEATED SEAT HIGH INDICATOR DRIVER

3

P81 20TN/LB (FRONT
ROW HEATED SEATS)

DRIVER HEATED SEAT LOW INDICATOR DRIVER

4

P989 20TN/LG

SEAT SWITCH MUX RETURN

5

Z301 20TN/BK

ILLUMINATION GROUND

6

P301 20LG/OR

DRIVER DOOR SWITCH ILLUMINATION DRIVER

7

P311 20LG/VT

DRIVER SEAT RECLINER/LUMBAR OUT SWITCH MUX

8

P309 20LG/VT

DRIVER SEAT HORIZONTAL/LUMBAR IN SWITCH MUX

9

P200 20LG/YL

DRIVER SEAT FRONT RISER/PEDAL FORWARD SWITCH MUX

10

P7 20LG/DG (FRONT ROW
HEATED SEATS)

DRIVER HEATED SEAT SWITCH MUX

11

G200 20VT/BR

MEMORY SELECT SWITCH MUX

12

P202 20LG/DB

DRIVER SEAT REAR RISER/PEDAL BACK SWITCH MUX

POWER SEAT SWITCH-PASSENGER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P84 20TN/VT (FRONT
ROW HEATED SEATS)

PASSENGER HEATED SEAT HIGH INDICATOR DRIVER

3

P82 20TN/DG (FRONT
ROW HEATED SEATS)

PASSENGER HEATED SEAT LOW INDICATOR DRIVER

4

P988 20LG/TN

SEAT SWITCH MUX RETURN

5

Z302 20LG/BK

ILLUMINATION GROUND

6

P302 20TN/OR

PASSENGER DOOR SWITCH ILLUMINATION DRIVER

7

P308 20LG/VT

PASSENGER SEAT RECLINER SWITCH MUX

8

P310 20LG/OR

PASSENGER SEAT HORIZONTAL SWITCH MUX

9

-

-

10

P8 20LG/WT (FRONT ROW
HEATED SEATS)

PASSENGER HEATED SEAT SWITCH MUX

11

-

-

12

-

-

POWER WINDOW MOTOR-DRIVER - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 14OR/WT

DRIVER WINDOW DRIVER (DOWN)

2

Q11 14OR/LG

DRIVER WINDOW DRIVER (UP)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1174

CONNECTOR PINOUTS

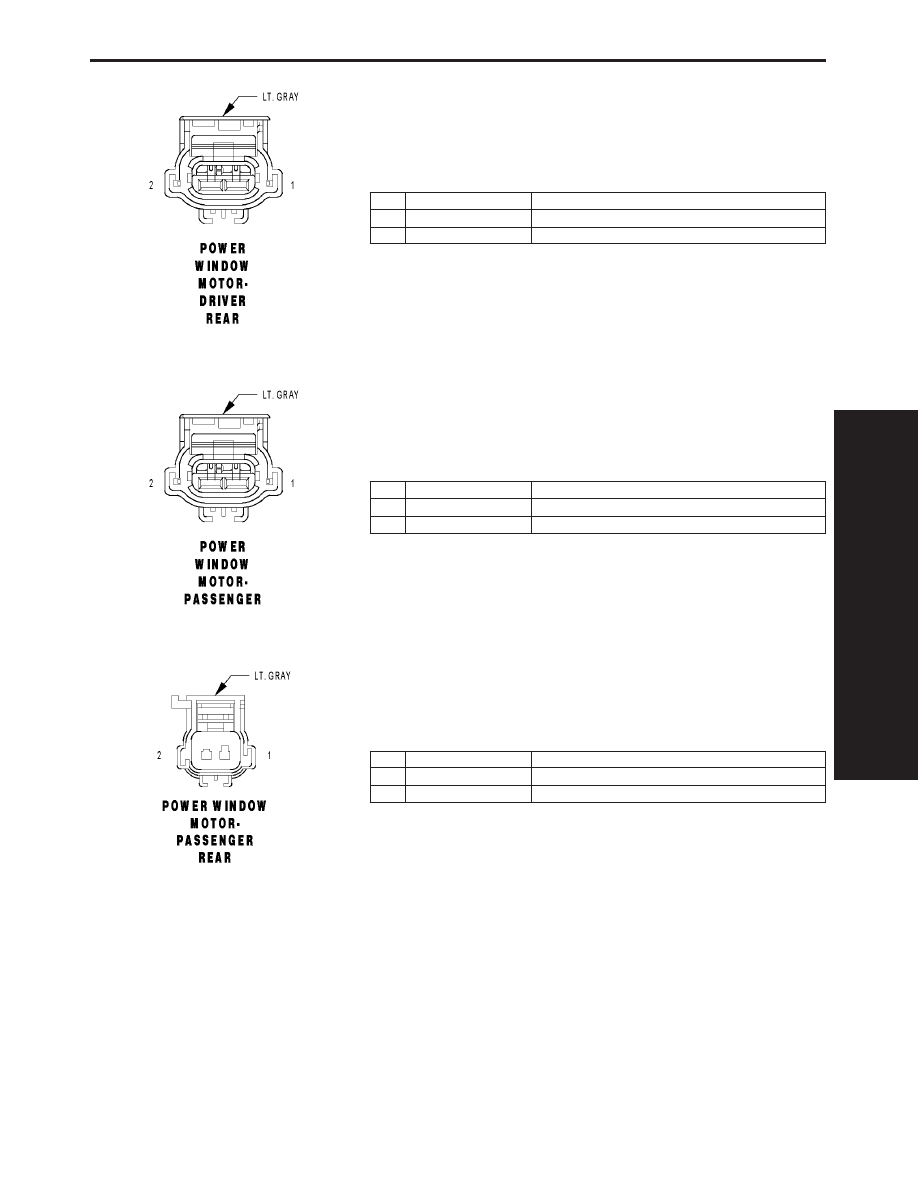

POWER WINDOW MOTOR-DRIVER REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q211 14OR/VT

DRIVER REAR WINDOW DRIVER (DOWN)

2

Q111 14OR/BR

DRIVER REAR WINDOW DRIVER (UP)

POWER WINDOW MOTOR-PASSENGER - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 14VT/OR

PASSENGER WINDOW DRIVER (DOWN)

2

Q12 14BR/OR

PASSENGER WINDOW DRIVER (UP)

POWER WINDOW MOTOR-PASSENGER REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q212 14OR/VT

PASSENGER REAR WINDOW DRIVER (DOWN)

2

Q112 14OR/BR

PASSENGER REAR WINDOW DRIVER (UP)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1175

CONNECTOR PINOUTS

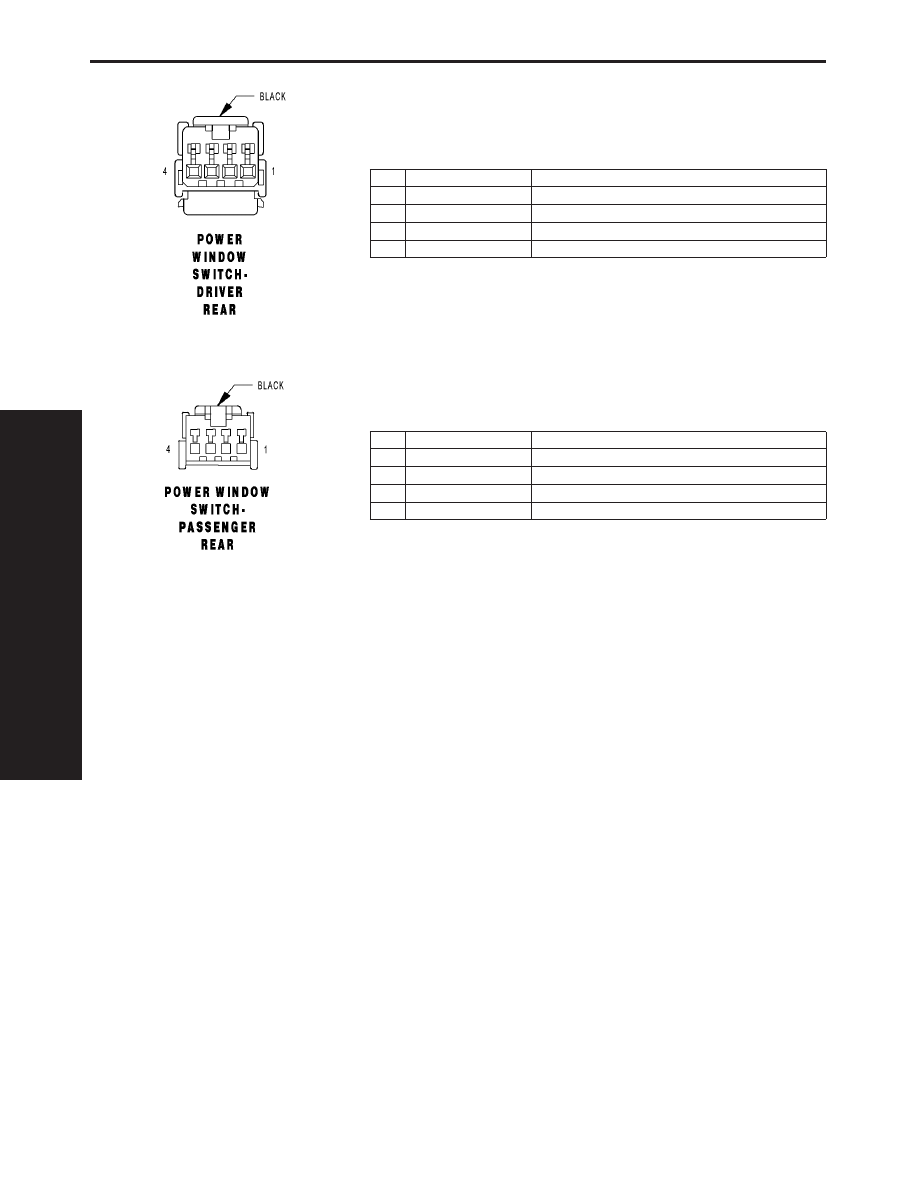

POWER WINDOW SWITCH-DRIVER REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q1 20WT/TN

DRIVER REAR WINDOW SWITCH MUX

3

G983 20VT/TN

GROUND

4

E25 20OR/GY

PANEL LAMPS DRIVER

POWER WINDOW SWITCH-PASSENGER REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q2 20WT/TN

PASSENGER REAR WINDOW SWITCH MUX

3

G982 20VT/TN

GROUND

4

E26 20OR/GY

PANEL LAMPS DRIVER
