CYLINDER BLOCK, PISTON AND CONNECTING ROD ASSEMBLY SERVICE

PISTON AND CONNECTING ROD—REMOVAL

(1) Remove top ridge of cylinder bores with a reliable

ridge reamer before removing pistons from cylinder
block.Be sure to keep tops of pistons covered
during this operation. Mark piston with matching
cylinder number (Fig. 2).

(2) Remove oil pan. Ensure connecting rods and

connecting rod caps for cylinder identification. Identify
them if necessary (Fig. 3).

(3) Valve relief toward manifold side of engine. Tur-

bocharged engine pistons will have arrow towards
front of engine.

(4) Squirt hole on connecting rod must face timing

belt end of engine.

(5) Pistons and connecting rods must be removed

from top of cylinder block. Rotate crankshaft so that
each connecting rod is centered in cylinder bore.

(6) Remove connecting rod cap. Install connecting

rod bolt protectors on connecting rod bolts (Fig. 4).
Push each piston and rod assembly out of cylinder
bore.

Be careful not to nick crankshaft journals.
(7) After removal, install bearing cap on the mat-

ing rod.

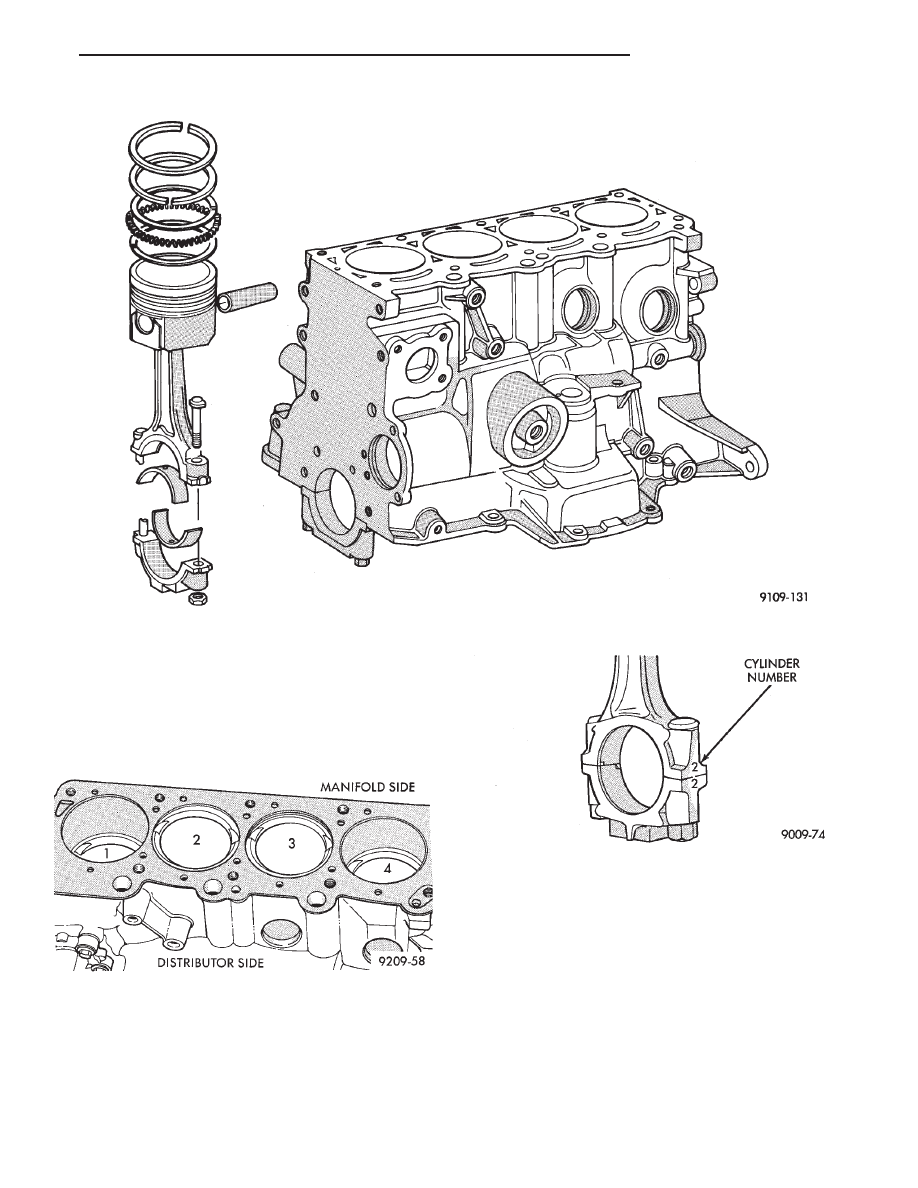

Fig. 1 Cylinder Block, Piston and Connecting Rod Assembly

Fig. 3 Identify Connecting Rod to Cylinder

Fig. 2 Piston Marking

Ä

2.2/2.5L ENGINE

9 - 49

CYLINDER BLOCK CLEANING AND
INSPECTION

(1) Clean cylinder block thoroughly and check all

core hole plugs for evidence of leaking.

(2) If new core plugs are installed, Refer to Engine

Core Oil and Cam Plugs.

(3) Examine block and cylinder bores for cracks or

fractures.

CYLINDER BORE INSPECTION

The cylinder walls should be checked for out-of-

round and taper with Tool C-119 (Fig. 5). The cylin-
der bore out-of-round is 0.050 mm (.002 inch)
maximum and cylinder bore taper is .125 mm (.005
inch) maximum. If the cylinder walls are badly
scuffed or scored, the cylinder block should be re-
bored and honed, and new pistons and rings fitted.
Whatever type of boring equipment is used, boring
and honing operation should be closely coordinated
with the fitting of pistons and rings in order that
specified clearances may be maintained. Refer to

Honing Cylinder Bores outlined in the Standard
Service Procedures for specification and proce-
dures.

Measure the cylinder bore at three levels in direc-

tions A and B (Fig. 5). Top measurement should be
10mm ( 3/8 inch) down and bottom measurement
should be 10mm ( 3/8 inch.) up from bottom of bore.
Refer to (Fig. 6) for specifications.

SIZING PISTONS

Piston and cylinder wall must be clean and dry.

Piston diameter should be measured 90 degrees to
piston pin at size location shown in (Fig. 7). Cylinder
bores should be measured halfway down the cylinder
bore and transverse to the engine crankshaft center
line shown in (Fig. 5). Refer to (Fig. 6) for specifica-

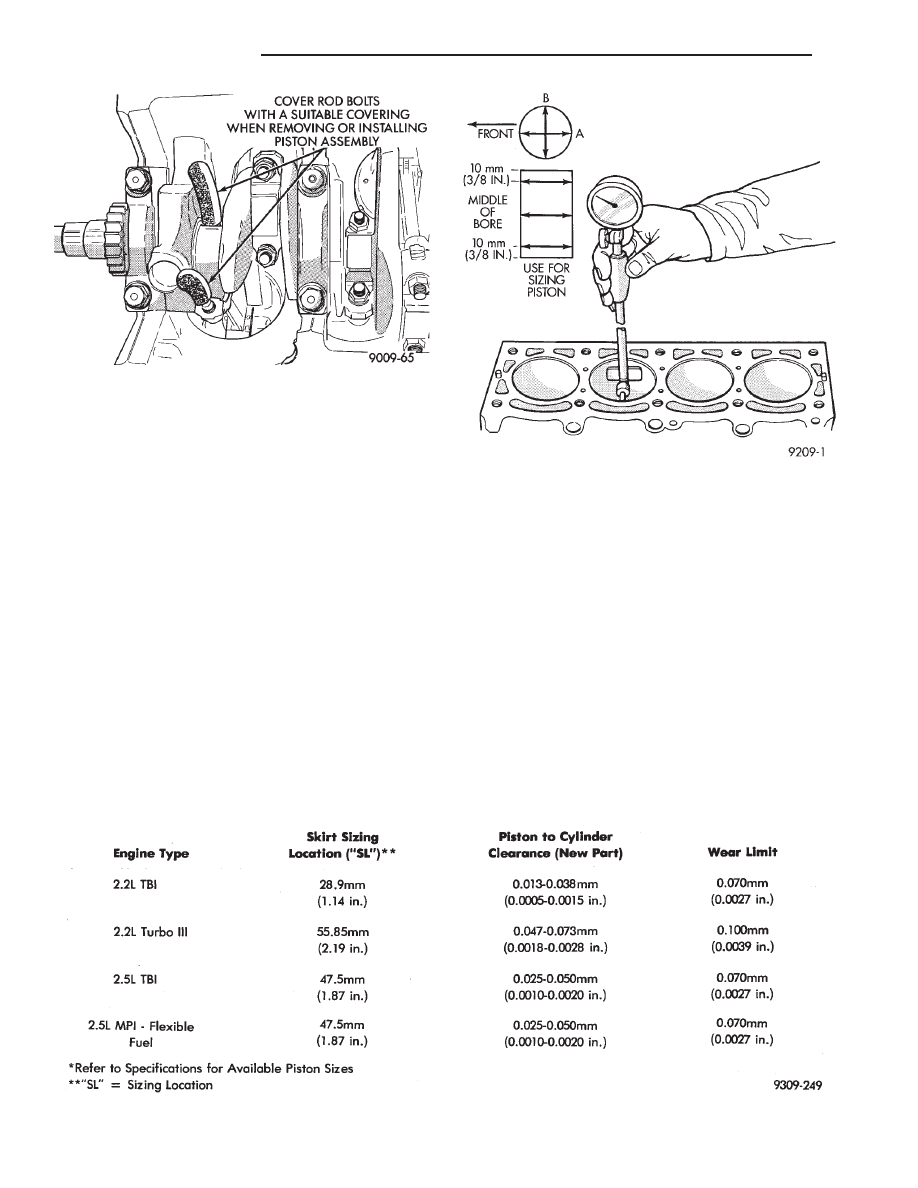

Fig. 5 Checking Cylinder Bore Size

Fig. 6 Piston Size Location and Clearance Chart

Fig. 4 Connecting Rod Protectors

9 - 50

2.2/2.5L ENGINE

Ä

tions. Correct piston to bore clearance must be estab-
lished in order to assure quiet and economical
operation.

Chrysler engines use pistons designed specifically for

each engine model. Clearance and sizing locations vary
with respect to engine model.

Pistons and cylinder bores should be measured

at normal room temperature, 70°F. (21°C).

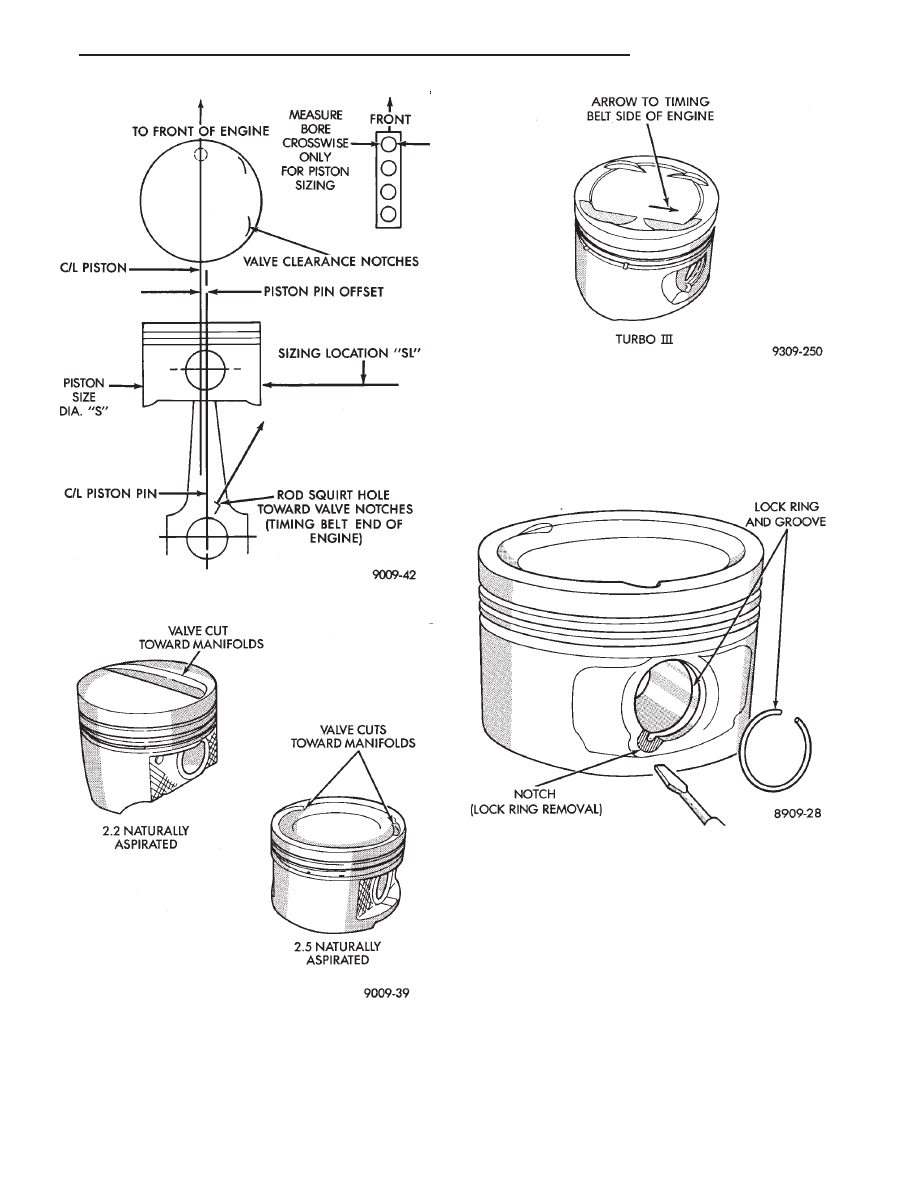

Fig. 7 Piston Installation and Sizing Information

Fig. 8 N.A. (Naturally Aspirated) Pistons

Fig. 9 2.2L Turbo III Piston

Fig. 10 Piston Pin Lock Ring Removal

Notch—Turbo III Engine

Ä

2.2/2.5L ENGINE

9 - 51

PISTON PINS

DISASSEMBLY

Turbo III engine piston-pin-connecting rod assem-

blies should not be disassembled unless a malfunc-
tion is present or a damaged assembly component is
to be replaced.

WARNING: APPROVED SAFETY GLASSES

MUST

BE

WORN

DURING

PISTON

LOCK

RING REMOVAL OR INSTALLATION TO PRE-
VENT

POSSIBLE

INJURY

FROM

FLYING

PARTS.

(1) Carefully, remove piston pin lock rings from

piston, using a small screwdriver in removal notch
(Fig. 10).

(2) Discard used lock ring.
(3) Following lock ring removal, attempt to slide

pin out of piston. If pin does not slide out freely by
hand;
• Check for burr on outer edge of lock ring groove. If
one is present, carefully scrape burr away with a
knife or other hand tool, being careful not to damage
lock ring retaining groove.

(4) Slide out piston pin to complete disassembly.
(5) Inspect components, discard damaged or exces-

sively worn parts refer to specifications (Fig. 12). If a
piston is replaced, a new pin should be used.

PISTON PINS

REASSEMBLY

(1) Different lock rings are used for turbocharged

engine applications. Consult the Service Note, pro-

vided with the lock ring service package, to select
the correct lock rings from the package for your ap-
plication.

(2) Carefully, install one NEW lock ring with gap

towards piston top in lock ring groove. Do not rein-
stall used lock rings.

(3) Position connecting rod and slide in lightly oil

piston pinch

(4) Install second NEW lock ring with gap towards

piston top in lock ring groove, use small screwdriver
if needed.

CAUTION:

BOTH

lock

rings

must

be

FULLY

SEATED in lock ring grooves or engine failure will
occur.

(5) Check piston pin end play pin movement be-

tween lock rings in assembly.

PISTON RING—REMOVAL

(1) ID mark on face of upper and intermediate pis-

ton rings must point toward piston crown.

(2) Using a suitable ring expander, remove upper

and intermediate piston rings (Fig. 13).

(3) Remove the upper oil ring side rail, lower oil

ring side rail and then oil ring expander from piston.

(4) Clean ring grooves of any carbon deposits.

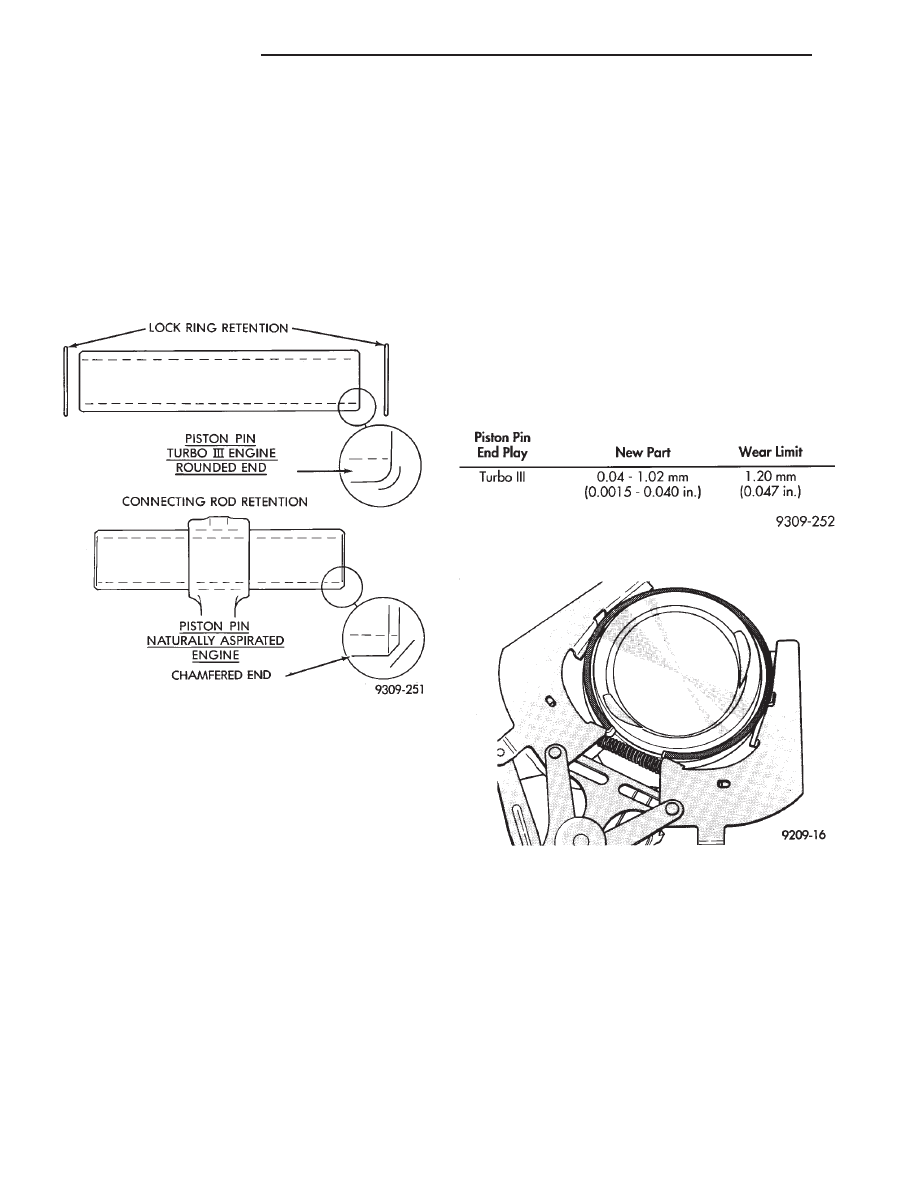

Fig. 11 Engine Piston Pins—Turbo III, Naturally

Aspirated and Flexible Fuel Vehicles

Fig. 12 Piston Pin Specifications

Fig. 13 Piston Rings—Removing and Installing
