AG-BODY SPLICE LOCATIONS
Splice Number
Fig.
A0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A21-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A21-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A142 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A142 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
A142-1 2.5L EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
A142-1 Turbo III . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
A142-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
A142-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
A142-3 Turbo III . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
A142-3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
B47 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

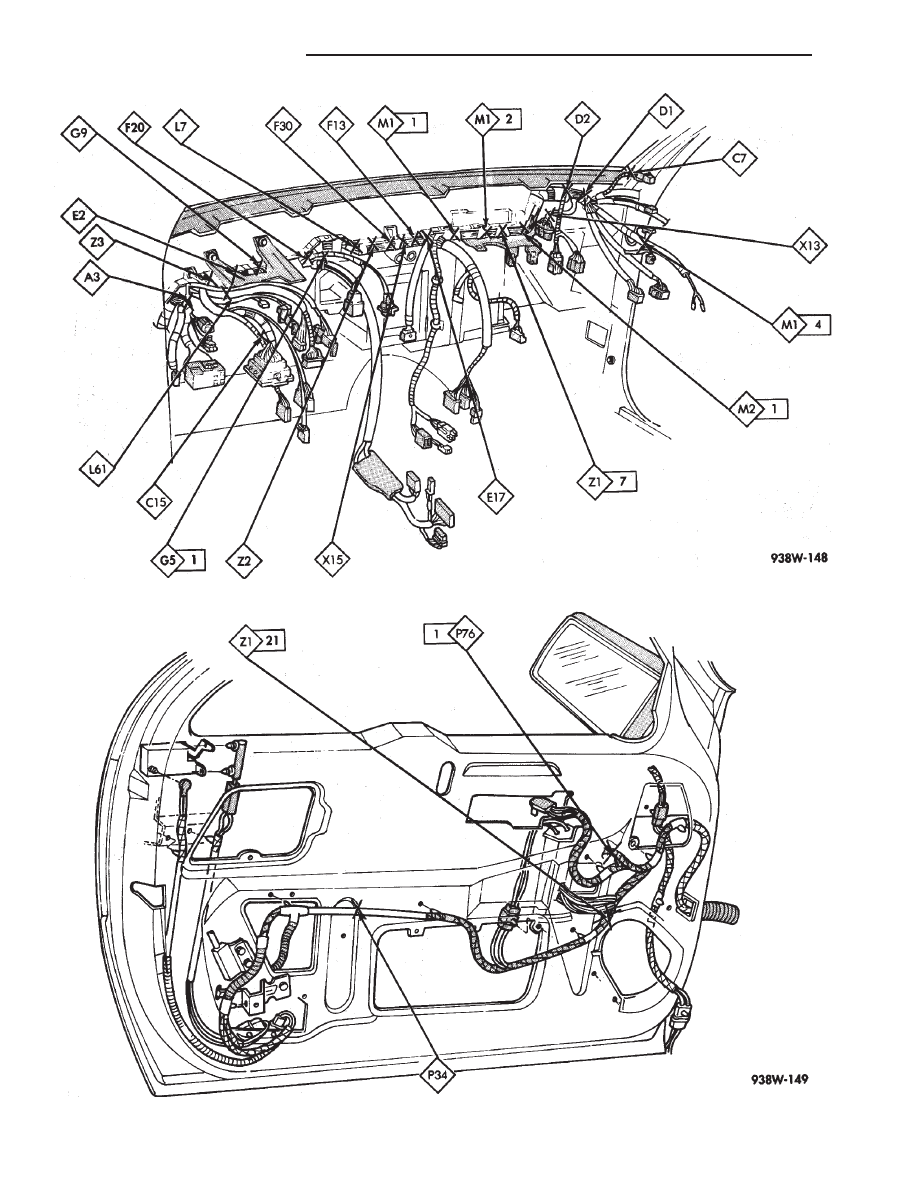

C7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
C15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
D1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
D1-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
D2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
D2-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
E2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
E17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
F12-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
F12-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
F13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
F20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

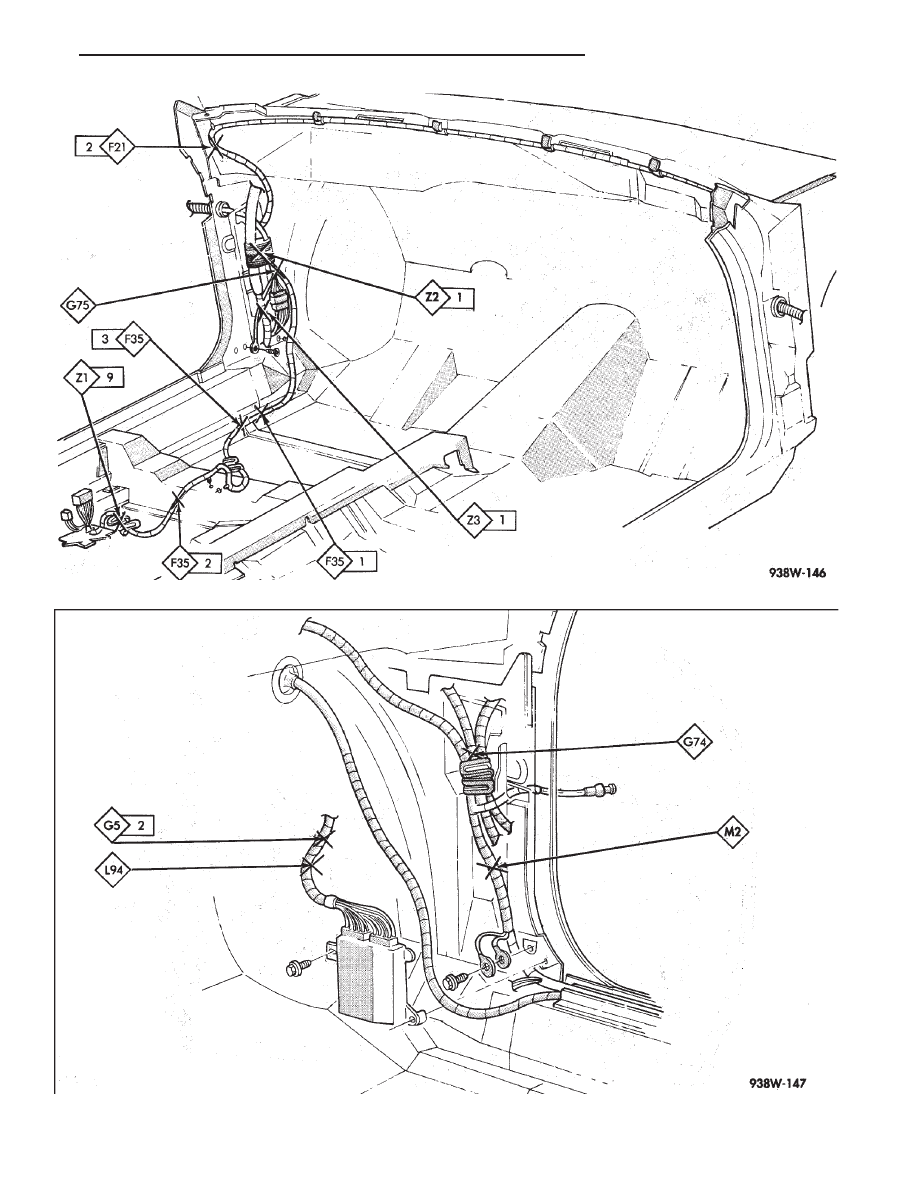

F21-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
F30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
F35-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
F35-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
F35-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
G5-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
G5-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
G7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
G9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
G74 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
G75 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
K4 2.5L EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
K4 Turbo III . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
K4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
K4-1 2.5L EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
K4-2 Turbo III . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
K4-3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
K6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
K7 2.5L EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
K7 Turbo III . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
K7 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
K22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Splice Number
Fig.
K24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

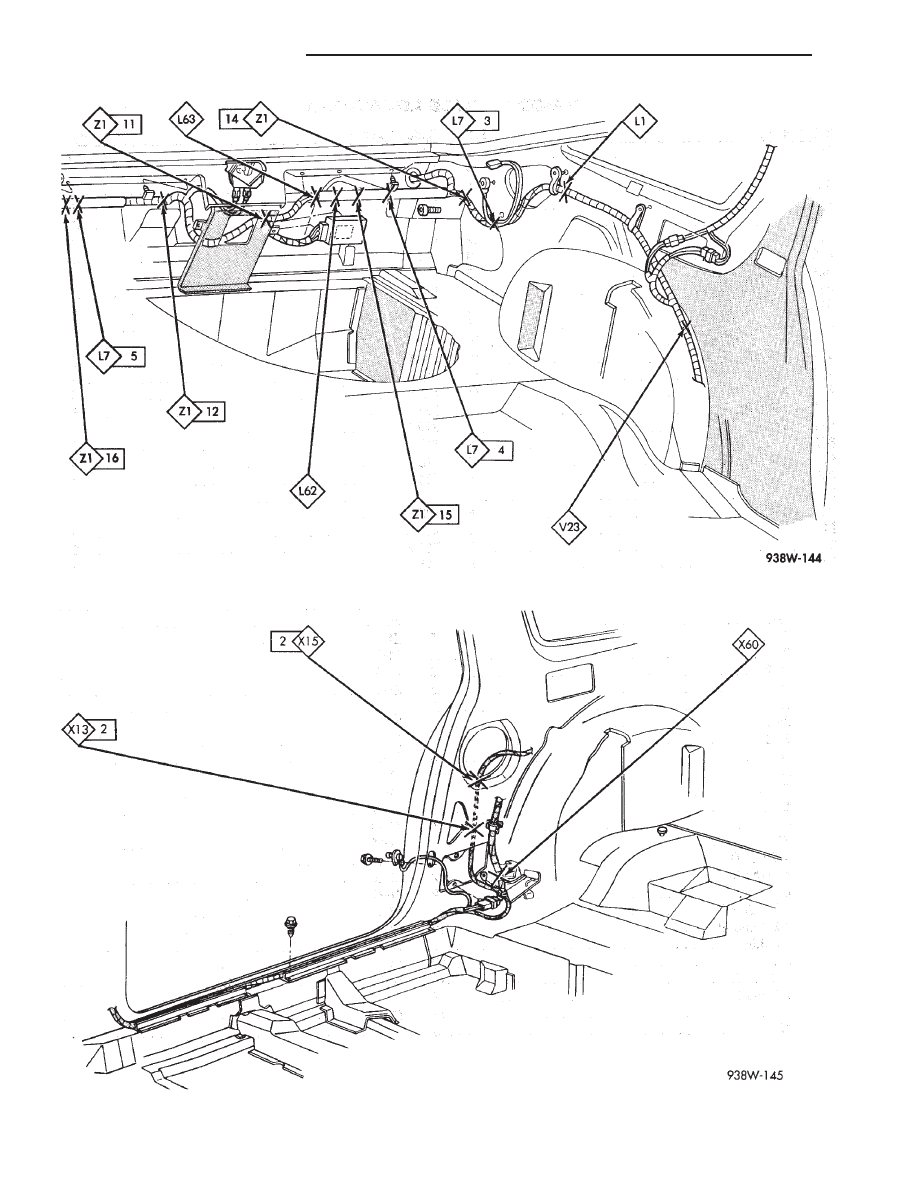

L1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
L7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
L7-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
L7-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
L7-5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
L61 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
L62 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
L63 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
L94 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
M1-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
M1-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
M1-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
M2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
M2-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
P34 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
P76-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
T13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
T16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
T24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
T41 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
V23 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
X13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
X13-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
X15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
X15-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
X60 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Z0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z1-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z1-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z1-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z1-5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z1-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z1-7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Z1-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z1-9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z1-11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Z1-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Z1-14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Z1-15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Z1-16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Z1-20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z1-21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Z2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Z2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z2-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Z3-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Ä
SPLICE LOCATIONS
8W - 153
