Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 399

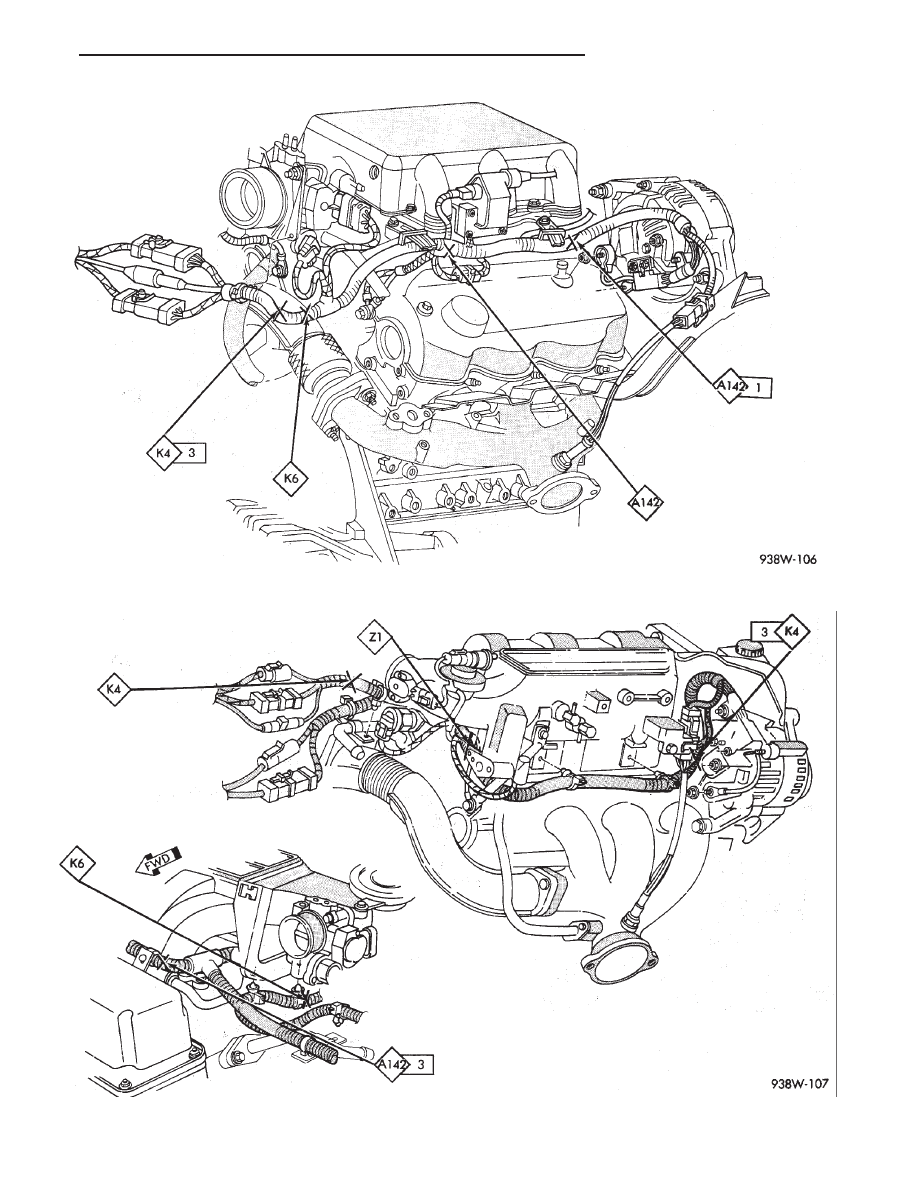

Fig. 17 Engine Splices 3.0L AC, AY Body

Fig. 18 Engine Splices 3.3L, 3.8L AC, AY Body

Ä

SPLICE LOCATIONS

8W - 149

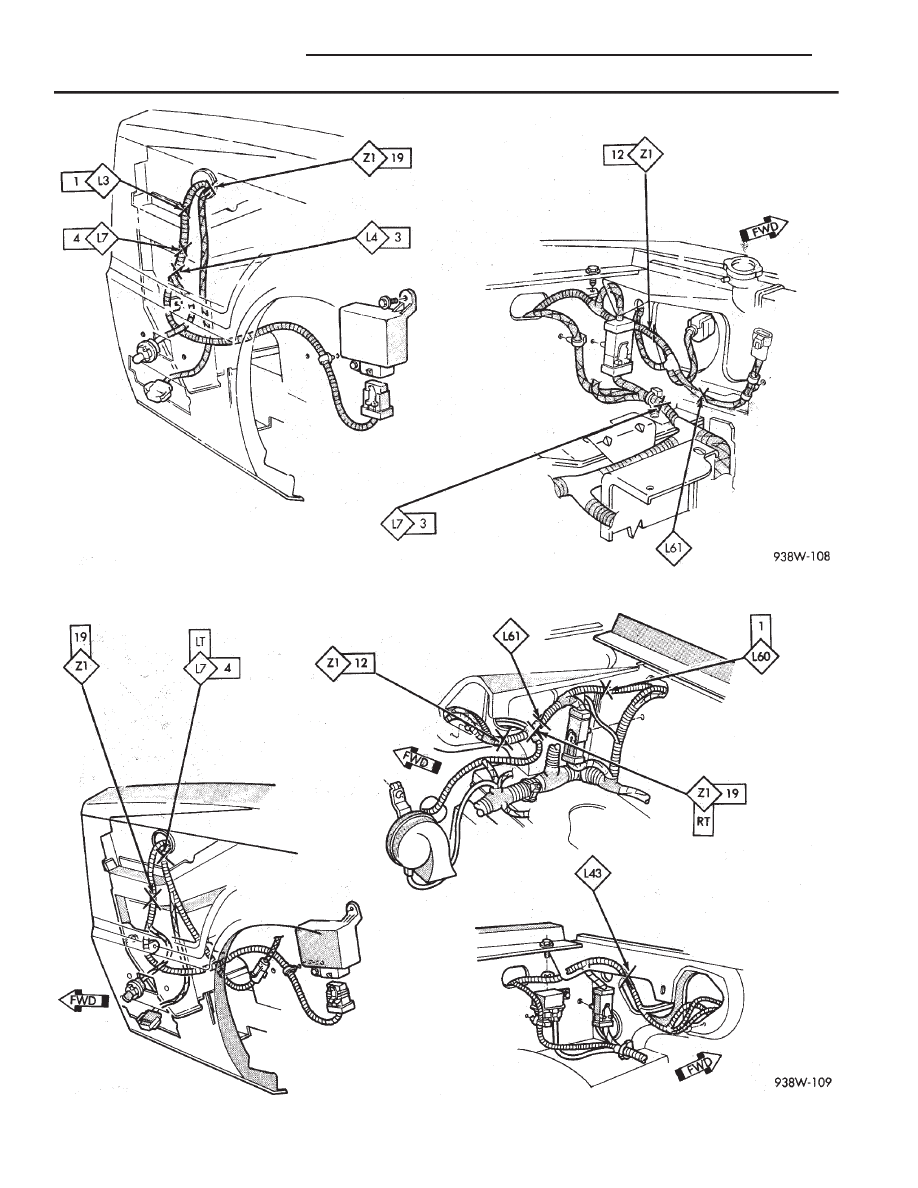

Fig. 19 Front End Splices AC-D

Fig. 20 Front End Splices (Concealed Headlamp) AC-C Body

8W - 150

SPLICE LOCATIONS

Ä

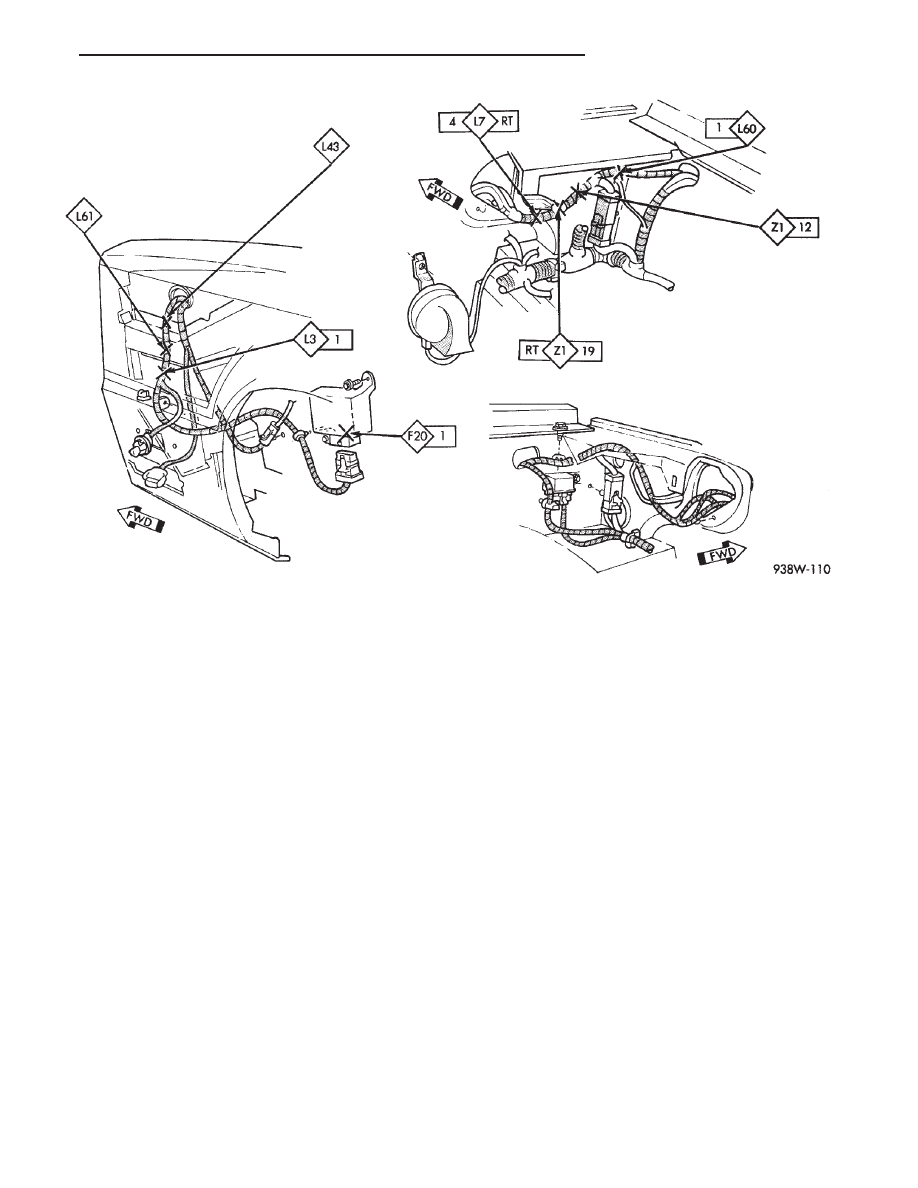

Fig. 21 Front End Splices AY Body

Ä

SPLICE LOCATIONS

8W - 151

8W - 152

SPLICE LOCATIONS

Ä
