Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 397

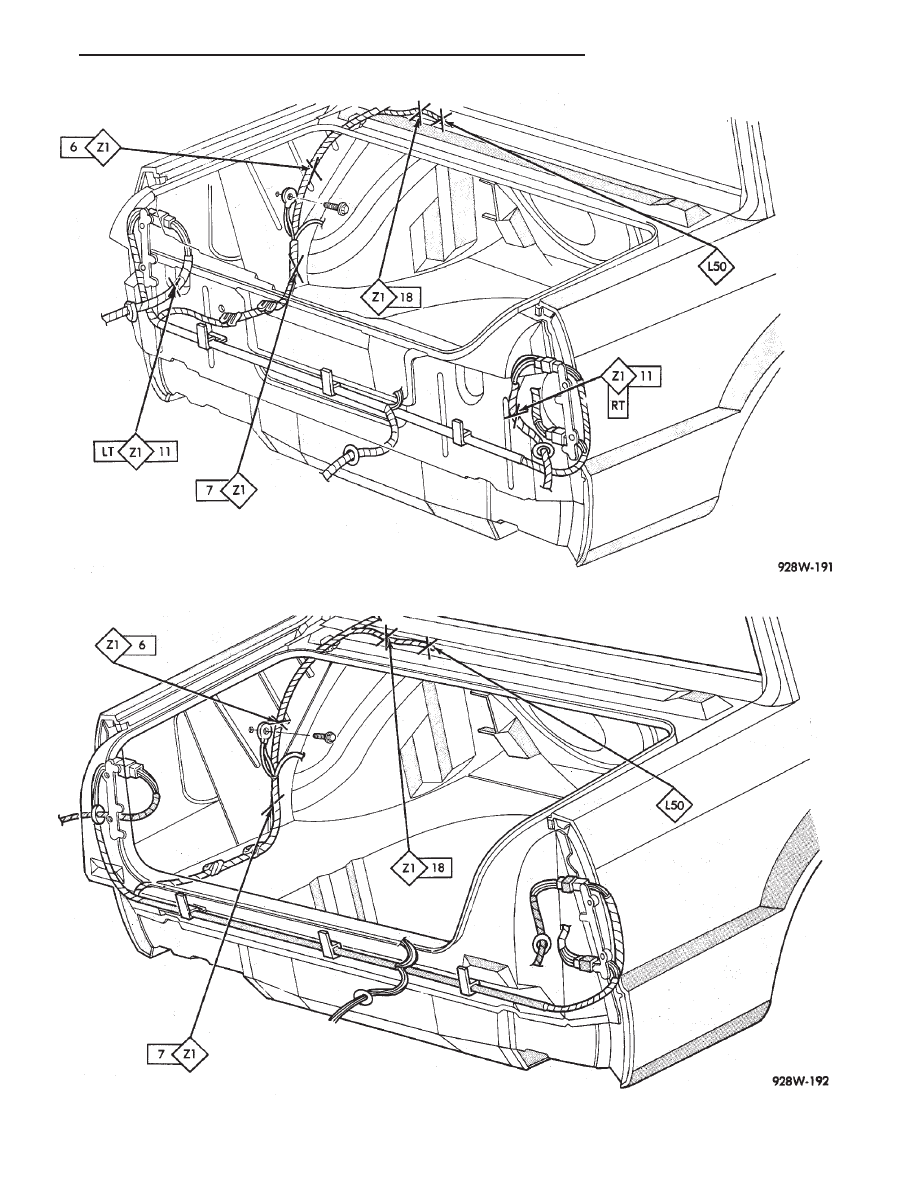

Fig. 1 Rear End Splices AC-C, AY-C Body

Fig. 2 Rear End Splices AC-D Body

Ä

SPLICE LOCATIONS

8W - 141

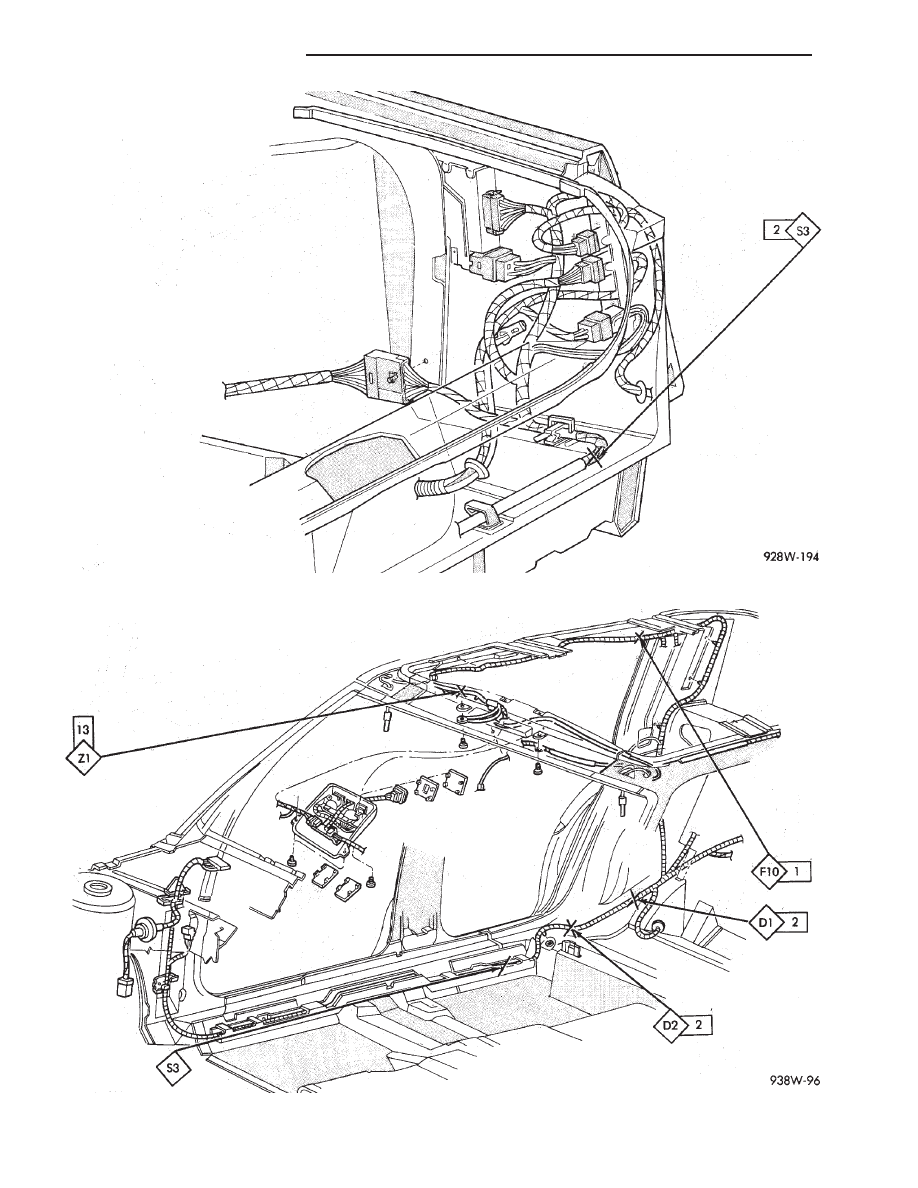

Fig. 3 Air Suspension Splices AC, AY Body

Fig. 4 Right Side Splices AC, AY Body

8W - 142

SPLICE LOCATIONS

Ä

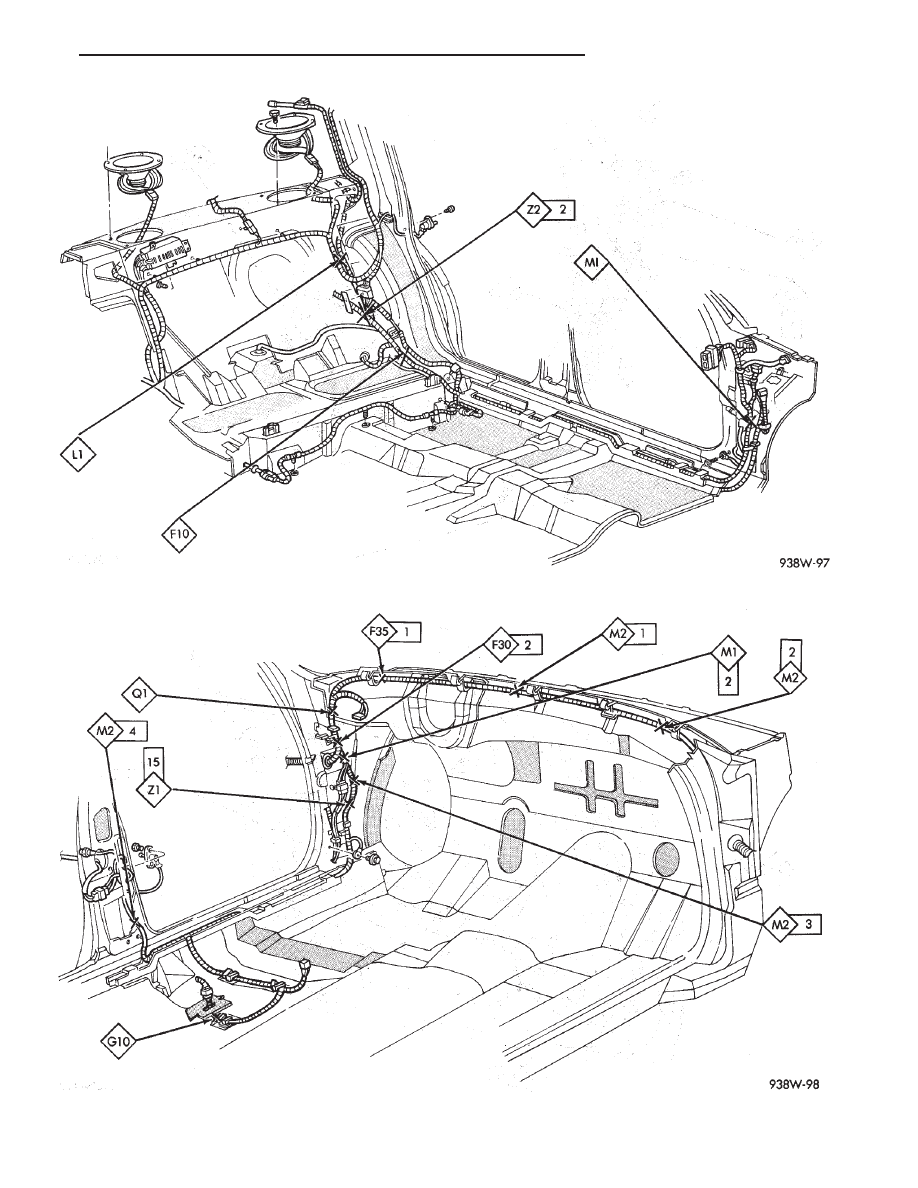

Fig. 5 Left Side Splices AC, AY Body

Fig. 6 Left Side Splices AC, AY Body

Ä

SPLICE LOCATIONS

8W - 143

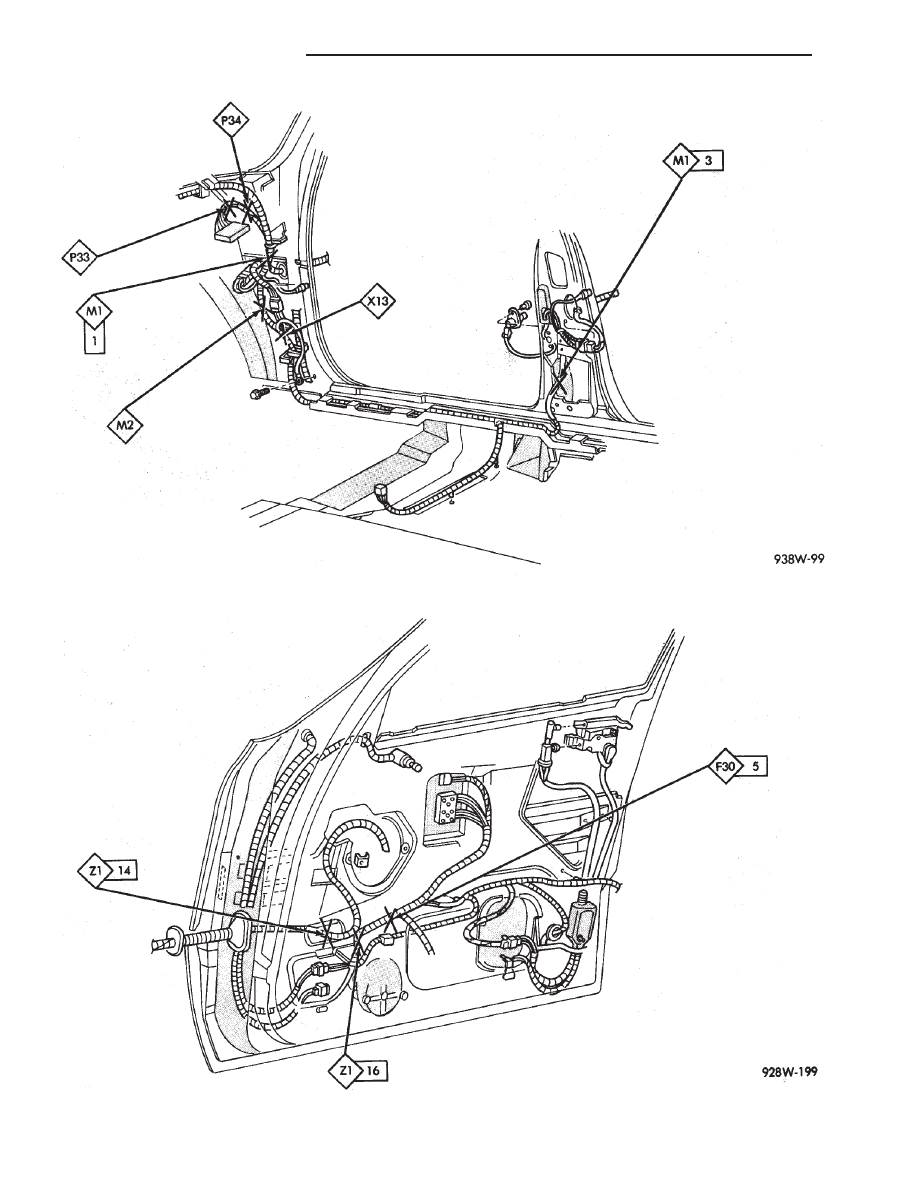

Fig. 7 Right Side Splices AC, AY Body

Fig. 8 Door Splices AC, AY Body

8W - 144

SPLICE LOCATIONS

Ä
