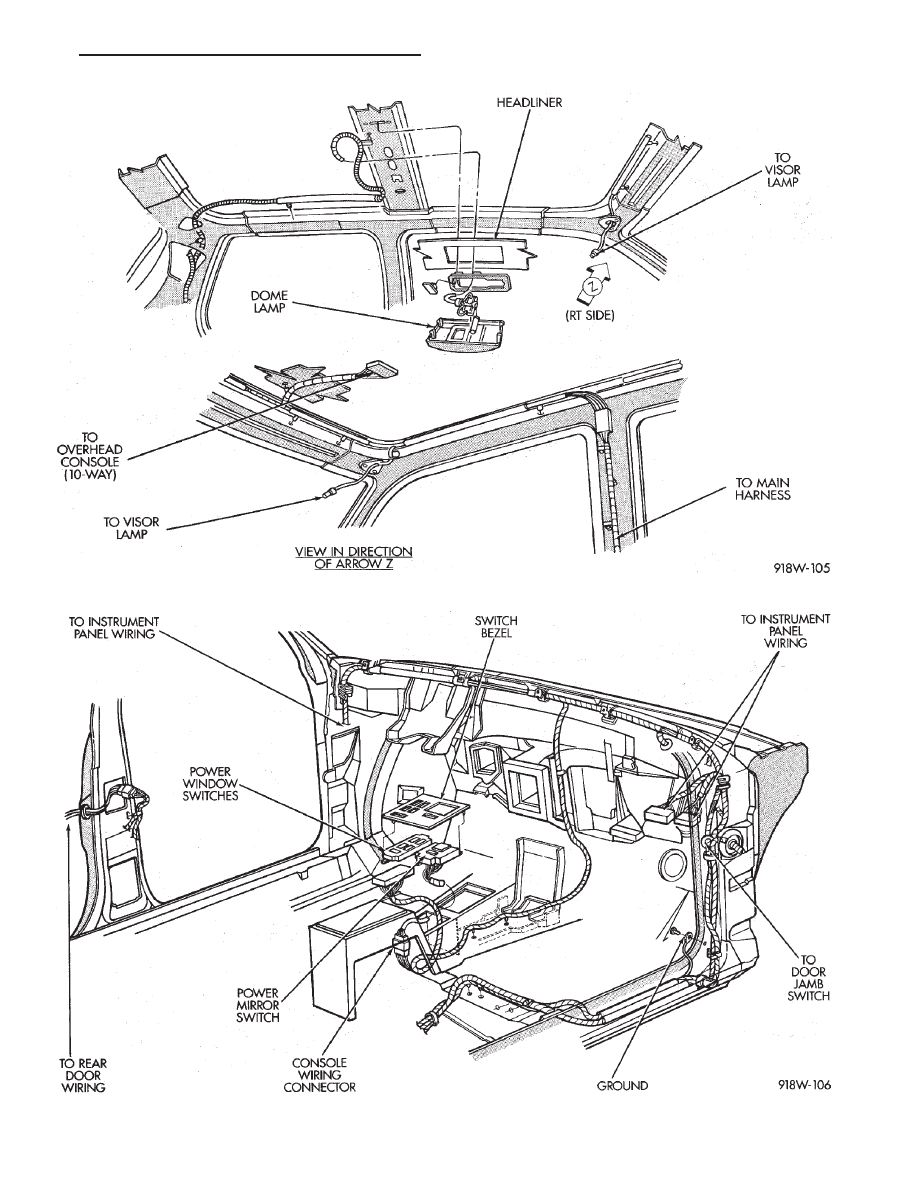

Fig. 5 Roof Wiring AP-Body

Fig. 6 Cowl Panel and Console Wiring AP-Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 97

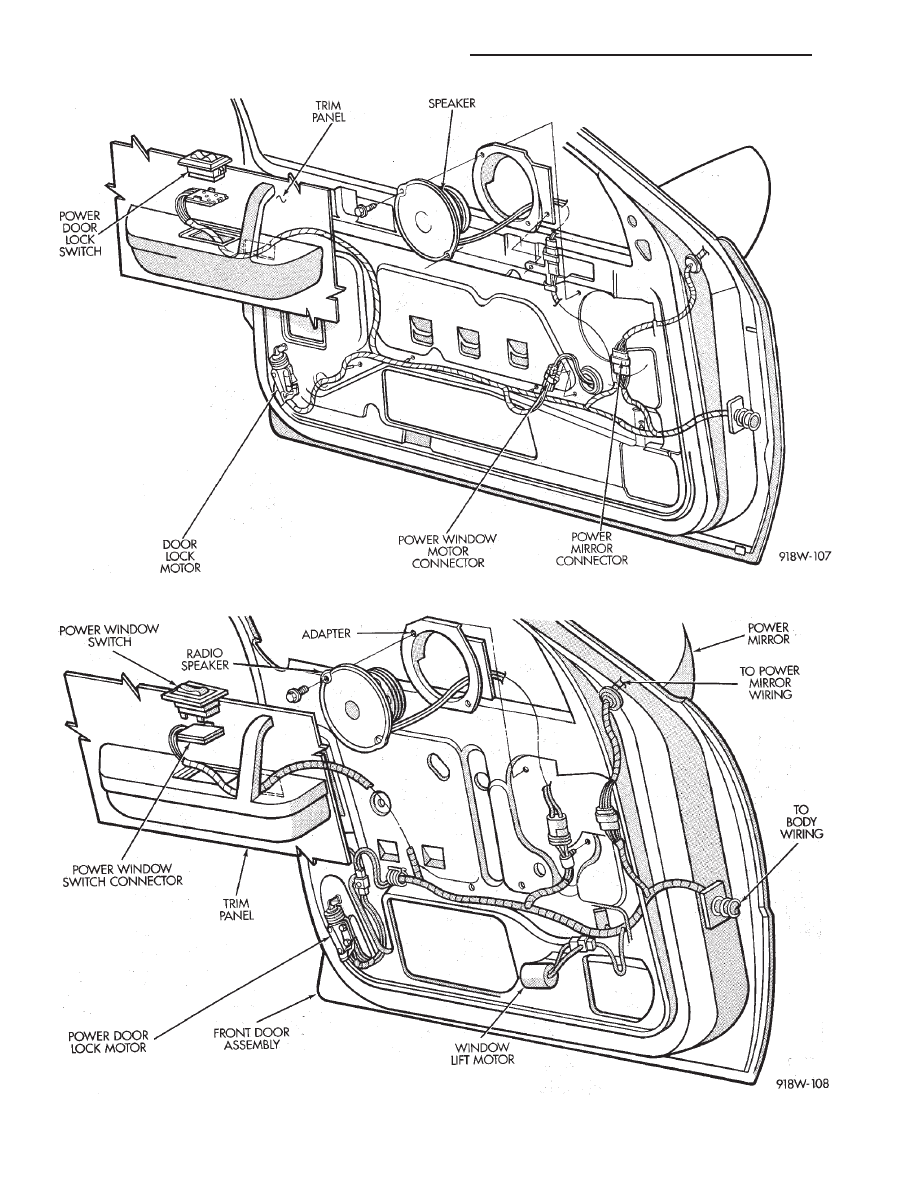

Fig. 7 Door Wiring (Front) 2dr AP-Body

Fig. 8 Door Wiring (Front) 4dr AP-Body

8W - 98

WIRING AND COMPONENT IDENTIFICATION

Ä

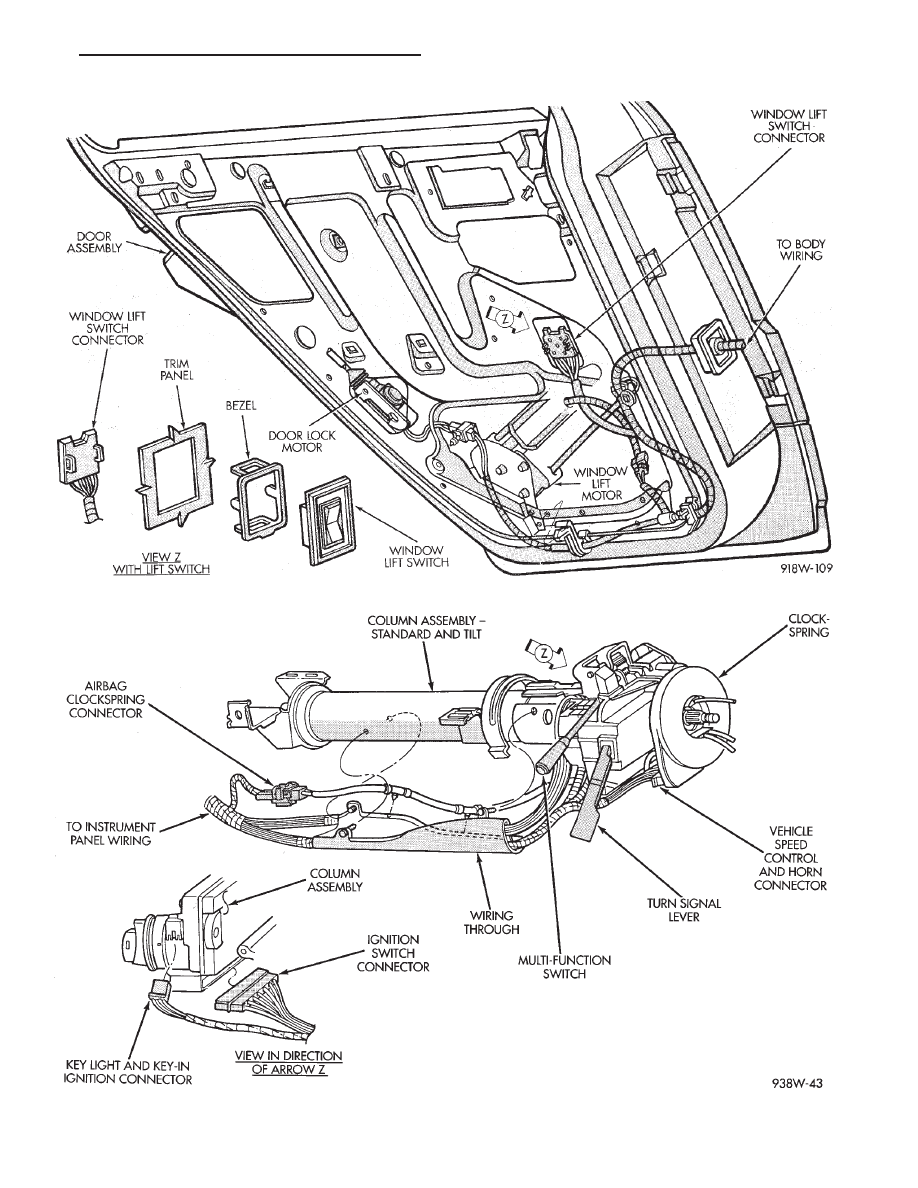

Fig. 9 Door Wiring (Rear) 4dr AP-Body

Fig. 10 Steering Column Wiring AP-Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 99

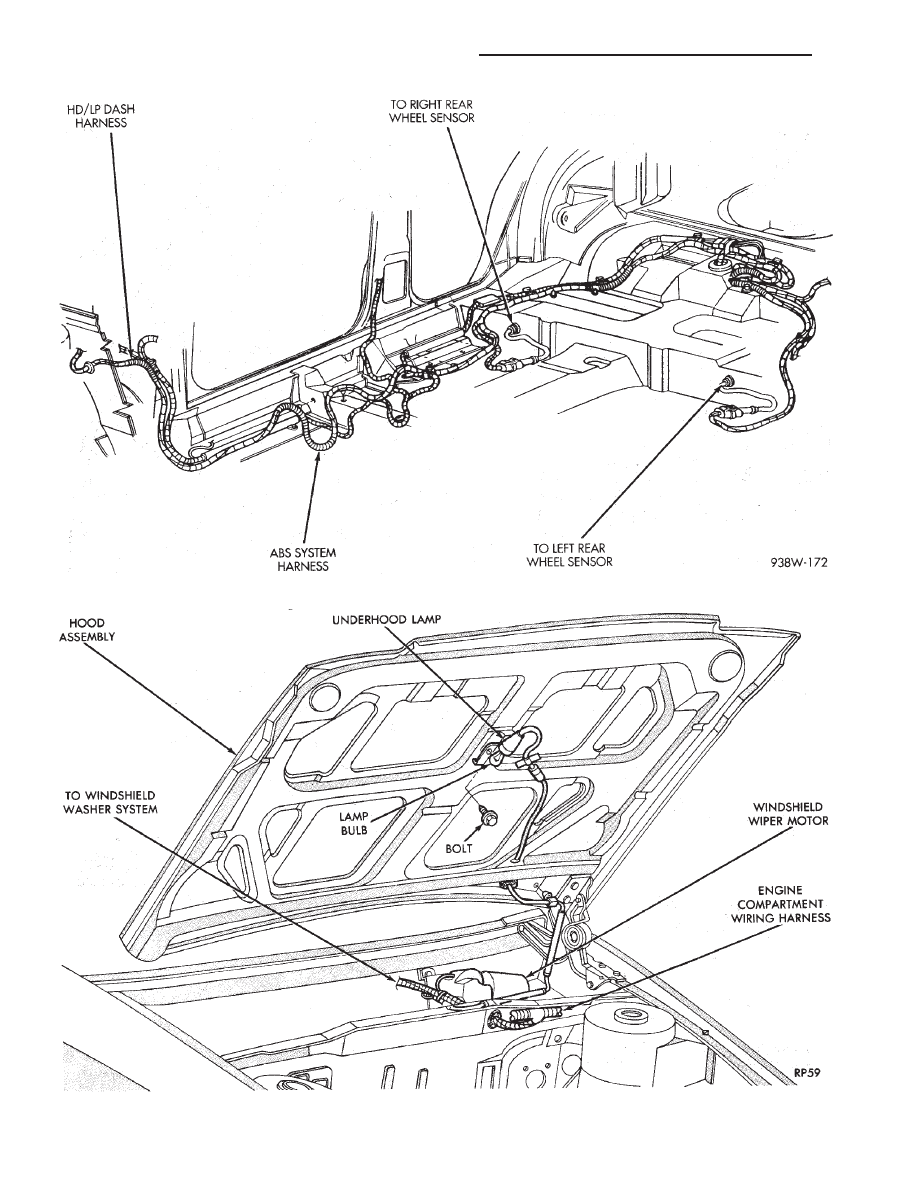

Fig. 11 Anti-Lock Brake System Wiring AP-Body

Fig. 12 Underhood Lamp Wiring AP-Body

8W - 100

WIRING AND COMPONENT IDENTIFICATION

Ä
