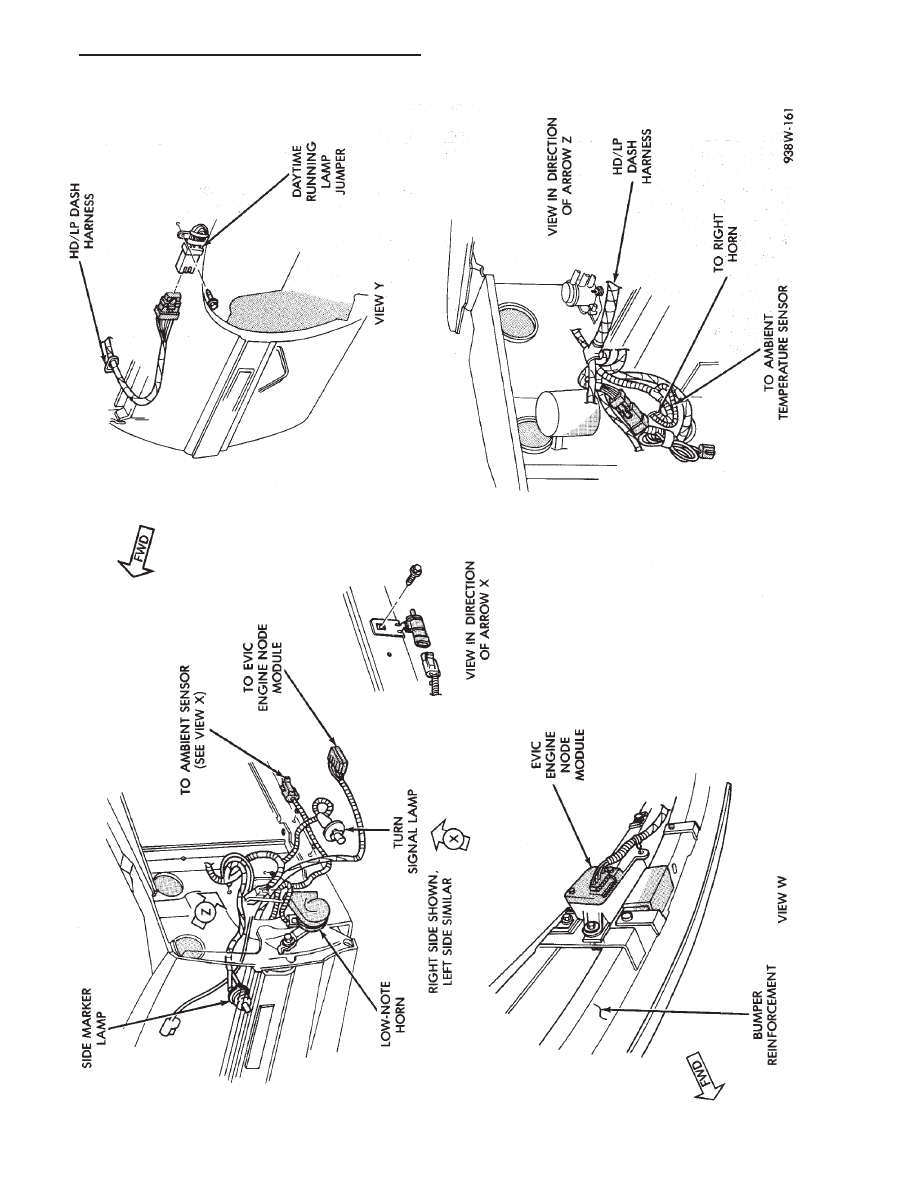

Fig.

22

Front

End

W

iring

AJ-Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 93

AP BODY D, P

Caption

Fig.

Anti-Lock Brake System Wiring . . . . . . . . . . . . . . . . . . . .11
Body Left Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Body Right Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . .4
Cowl Panel and Console Wiring

. . . . . . . . . . . . . . . . . . . .6

Door Wiring (Front) 2dr . . . . . . . . . . . . . . . . . . . . . . . . .7
Door Wiring (Front) 4dr . . . . . . . . . . . . . . . . . . . . . . . . .8
Door Wiring (Rear) 4dr . . . . . . . . . . . . . . . . . . . . . . . . . .9
Engine Compartment Wiring EFI . . . . . . . . . . . . . . . . . . .16
Engine Compartment Wiring 3.0L . . . . . . . . . . . . . . . . . . .17
Engine Wiring EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Engine Wiring 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Front End Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Caption

Fig.

Ground Strap Locations . . . . . . . . . . . . . . . . . . . . . . . . .22
Instrument Panel to Body Wiring . . . . . . . . . . . . . . . . . . .15
Instrument Panel Wiring (Connections) . . . . . . . . . . . . . . .14
Instrument Panel Wiring (Routing) . . . . . . . . . . . . . . . . . .13
Liftgate Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Rear End Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Roof Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Steering Column Wiring . . . . . . . . . . . . . . . . . . . . . . . . .10
Transmission Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Transmission Wiring 41TE . . . . . . . . . . . . . . . . . . . . . . .21
Underhood Lamp Wiring . . . . . . . . . . . . . . . . . . . . . . . .12

8W - 94

WIRING AND COMPONENT IDENTIFICATION

Ä

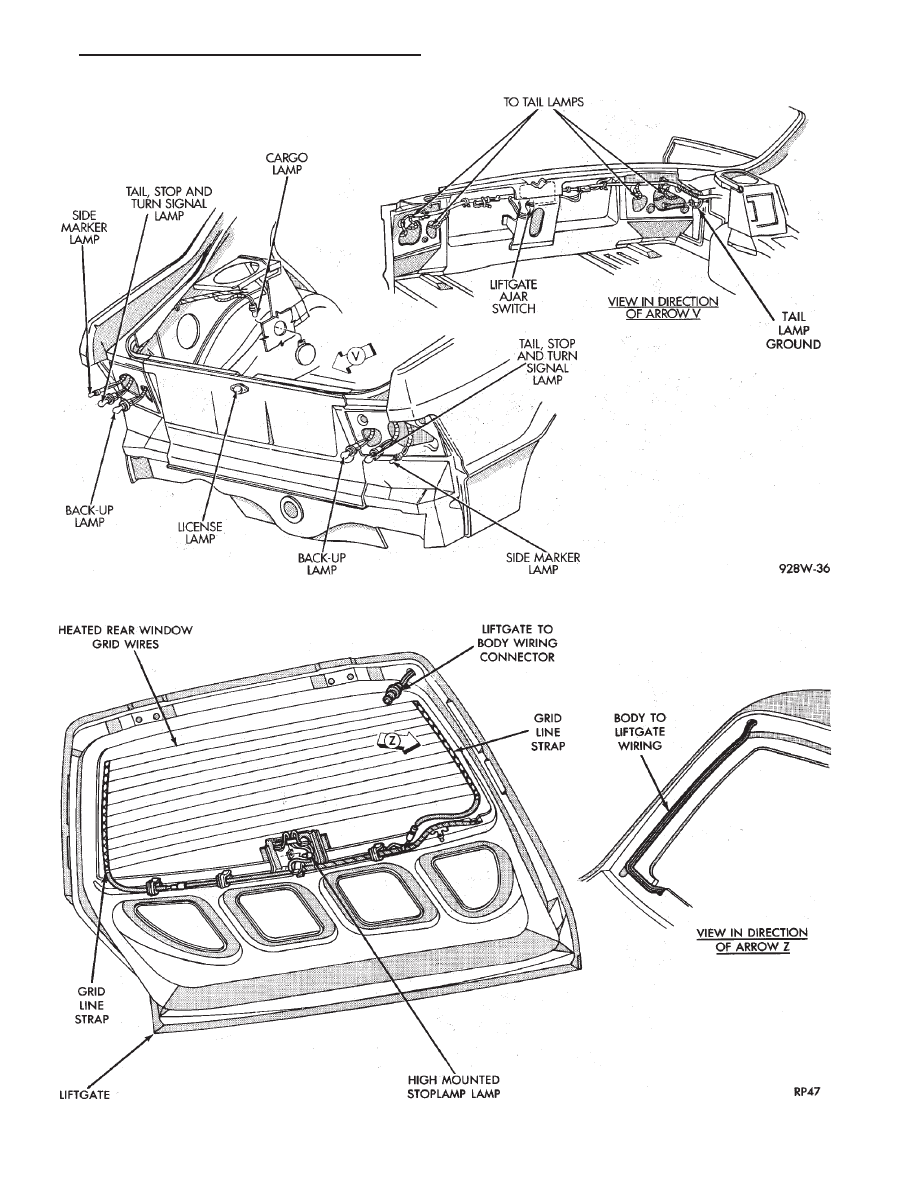

Fig. 1 Rear End Wiring AP-Body

Fig. 2 Liftgate Wiring AP-Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 95

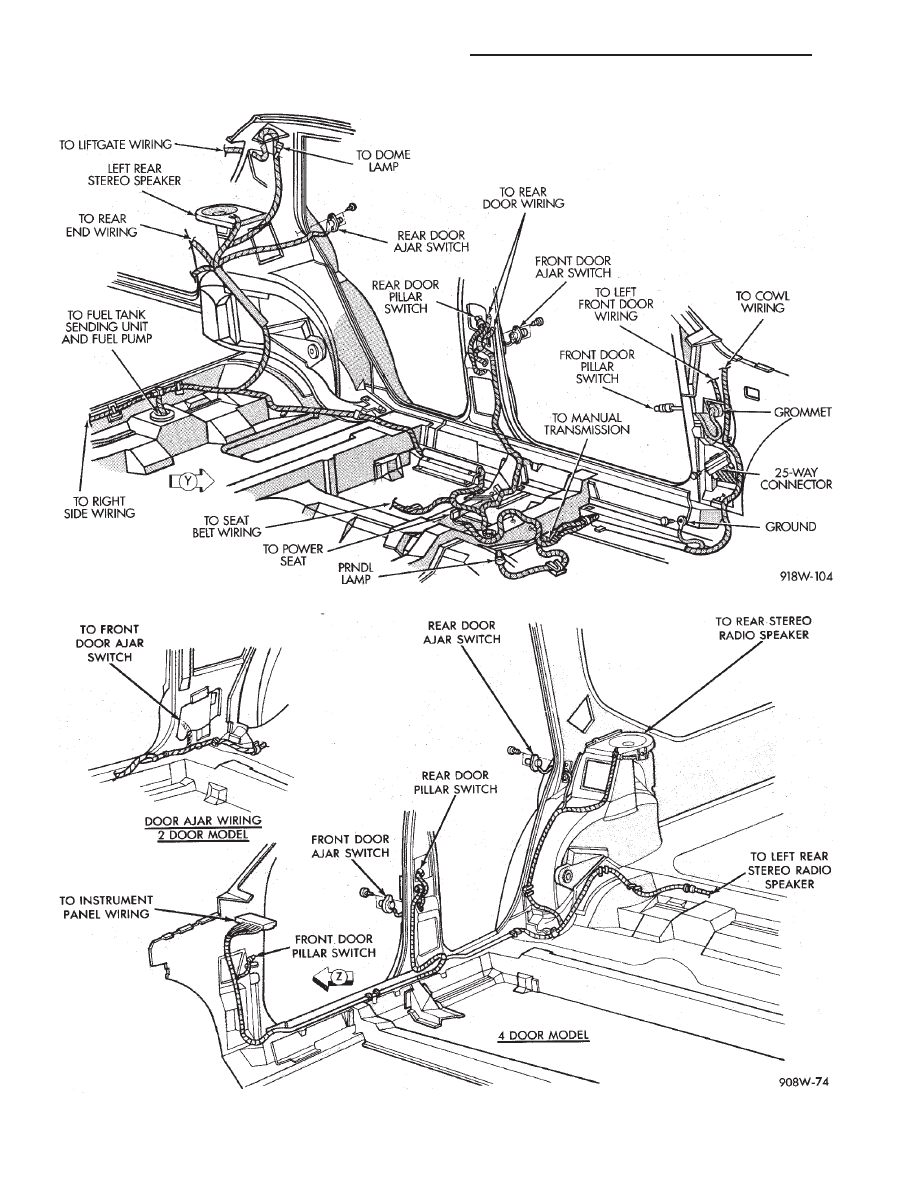

Fig. 3 Body Left Side Wiring AP-Body

Fig. 4 Body Right Side Wiring AP-Body

8W - 96

WIRING AND COMPONENT IDENTIFICATION

Ä
