PROBLEM

Headlamp door or doors fit poorly, rattle, or bang

when coming open or closed.

CHECK:
• Headlamp door fascia mounting bracket or adjust-
able stops for improper alignment.
• Headlamp door pivot brackets or door/crank lateral
adjustment for improperly aligned collar.
• For missing or worn pivot bushings.

• For defective motor.

HEADLAMP DOOR—AC-BODY

REMOVAL (FIG. 2)

(1) Remove the grill. Refer to Group 23, Body.
(2) Remove the front bumper assembly. Refer to

Group 23, Body.

(3) Loosen and separate the grille opening panel

from the front fender on the side of the vehicle af-
fected. Refer to Group 23, Body.

(4) Compress torsion bar retainer clip tabs to-

gether and slide the retainer toward the center of the
vehicle. Separate the torsion bar from the door crank
on the side of the vehicle affected.

(5) Remove headlamp door side trim covers and

lower trim covers.

(6) Remove outer pivot screw, door crank screw,

and loosen the door (lateral) adjustment collar.

(7) Remove the door crank from the door and ad-

justment collar.

(8) Lower the door from under the grille opening

panel and remove the door from the vehicle.

INSTALLATION

Reverse the preceding operation.

CONCEALED HEADLAMP MOTOR—AC-BODY

REMOVAL (FIG. 2)

(l) Remove the grille. Refer to Group 23, Body.

(2) Compress torsion bar retainers and slide them

toward the center of the vehicle. Separate the torsion
bar from the door cranks.

(3) Disconnect the headlamp door drive motor wire

connector. Remove three motor attaching bolts and
separate the drive motor and torsion bar from the ve-
hicle.

INSTALLATION

Reverse the preceding operation.

HEADLAMP DOOR—AY BODY

REMOVAL

(1) Turn headlight switch ON.

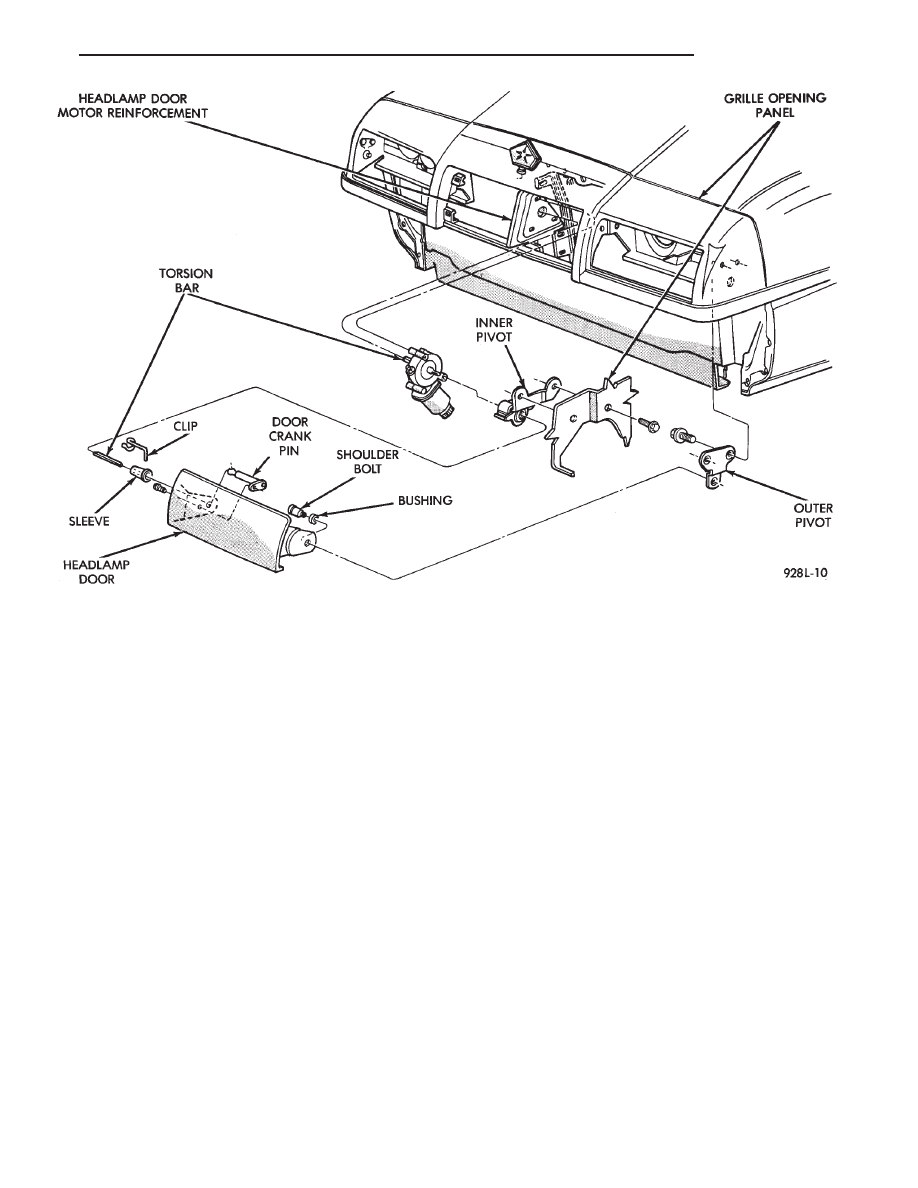

Fig. 2 Concealed headlamps—AC-body

Ä

LAMPS

8L - 29

(2) Open hood and locate Power Distribution Cen-

ter forward of the left suspension tower (Fig. 3).

(3) Remove cover from the center and pull the

Headlamp Close Relay (Fig. 4) to keep the headlamp
doors from closing.

(4) Turn headlight switch OFF.
(5) Remove two grill mounting screws and remove

grill assembly (Fig. 5).

(6) Spring tension must be relieved from the head-

lamp doors before removing headlamp motor torsion
bar clips. Locate the thumb wheel on bottom of head-
lamp motor (Fig. 6). Rotate thumb wheel approxi-
mately six to seven turns clockwise to relieve all
tension.

(7) Remove torsion bar anchor clip (Fig. 7).
(8) Slide torsion bar sleeve over the torsion bar

(Fig. 8).

(9) Remove three clips retaining turn signal lamp

shield to body (Fig. 9), and remove shield.

(10) Remove two screws retaining headlamp cover

to headlamp cover bracket (Fig. 10).

(11) Remove outer headlamp.
(12) Remove outer pivot screw (Fig. 11).
(13) Remove E-clip and door crank screw (Fig. 12).
(14) Remove three bolts retaining cam pivot to

body and remove cam pivot (Fig. 11).

(15) Remove Headlamp door assembly.

INSTALLATION

Reverse the preceding operation. Before installing

torsion bar clips, the holes in the torsion bars, tor-
sion bar sleeves and headlamp door cam pivots must
be in alignment. Refer to Aligning Headlamp Doors.

HEADLAMP DRIVE MOTOR—AY BODY

REMOVAL

(1) Open headlamp doors. Refer to Headlamp Door

paragraph for instructions.

(2) Remove grill mounting screws and remove grill

assembly (Fig. 5).

(3) Spring tension must be relieved from headlamp

doors before removing the headlamp motor torsion
bar clips. Locate the thumb wheel on bottom of the
headlamp motor (Fig. 6). Rotate thumb wheel ap-
proximately six to seven turns (clockwise) to relieve
all tension.

(4) Remove both torsion bar anchor clips (Fig. 7).
(5) Slide torsion bar sleeves over the torsion bar

(Fig. 8).

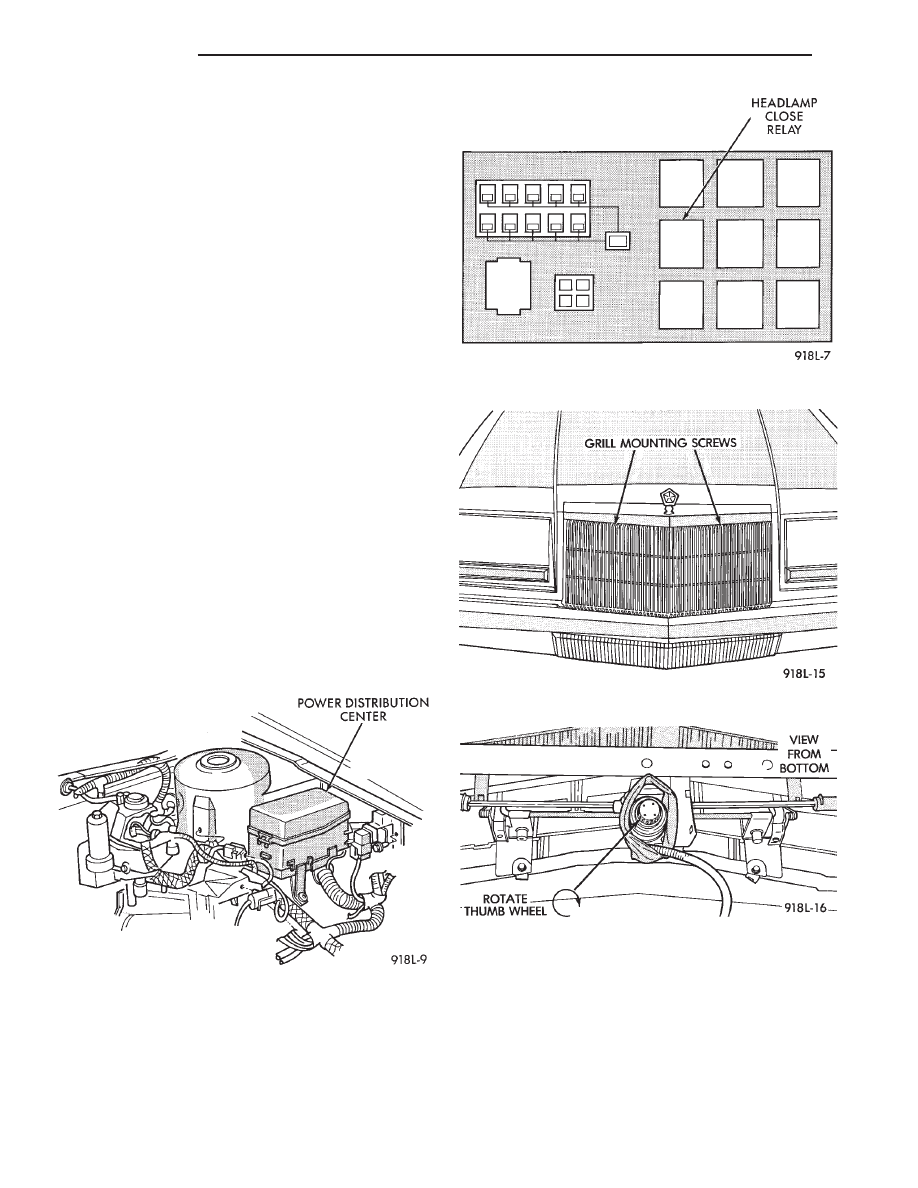

Fig. 3 Power Distribution Center

Fig. 4 Headlamp Close Relay

Fig. 5 Grill

Fig. 6 Headlamp Motor—Bottom View

8L - 30

LAMPS

Ä

(6) Disconnect wire connector from motor.
(7) Remove motor mounting bolts (Fig. 11).

(8) Slide torsion bar through the headlamp motor

(Fig. 13) and remove headlamp motor.

INSTALLATION

Reverse the preceding operation. Before installing

torsion bar clips, the holes in the torsion bars, tor-
sion bar sleeves and headlamp door cam pivots must
be in alignment.

HEADLAMP DOOR ALIGNMENT

Door stop adjustment screws, and a movable cam

pivot are used to adjust and align the headlamp
doors.

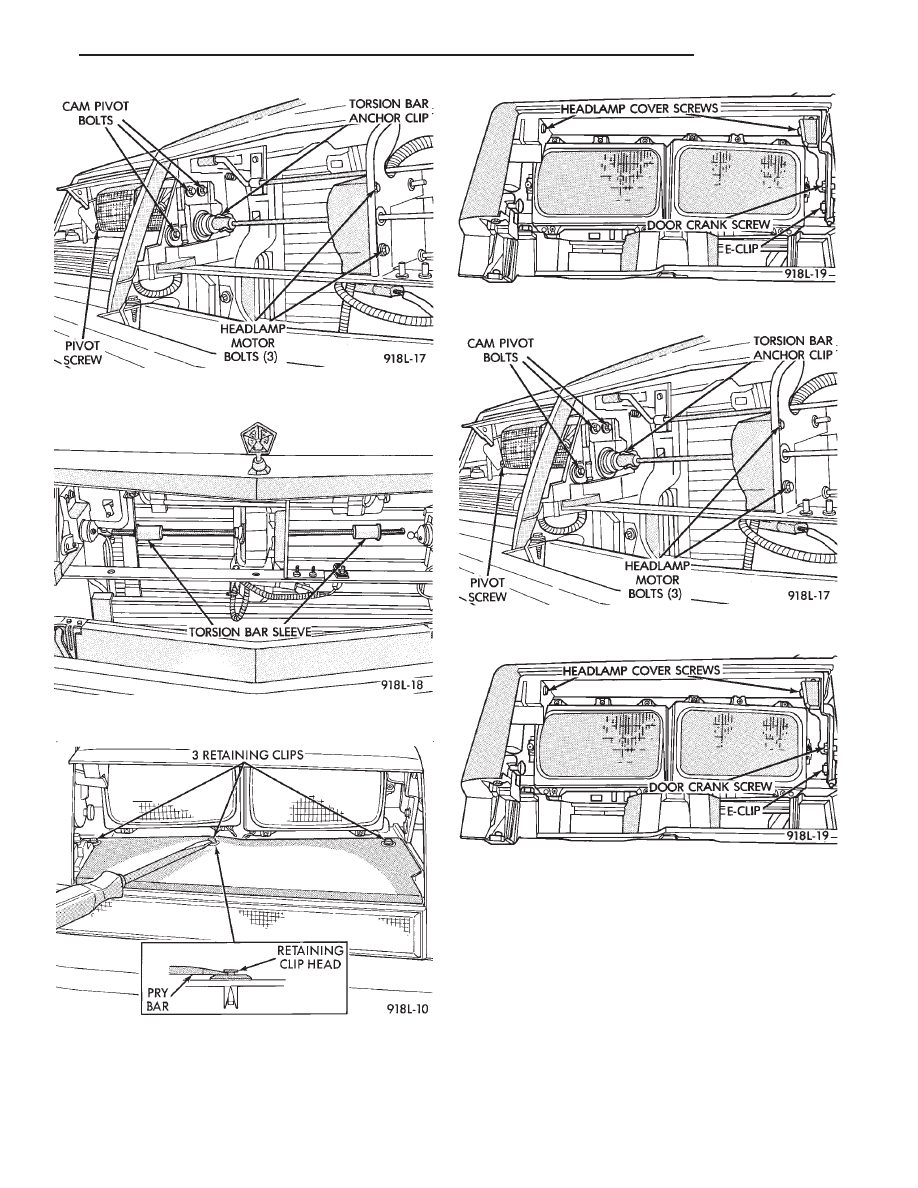

Fig. 9 Front Turn Signal Lamp Shield

Fig. 10 Headlamp Cover/Cover Pivot Bracket

Fig. 7 Torsion Bar Anchor Clips

Fig. 8 Torsion Bar Sleeves

Fig. 11 Outer Pivot Screw

Fig. 12 Headlamp Pivot E-Clip and Crank Screw

Ä

LAMPS

8L - 31

Loosening the cam pivot bolts (Fig. 14) will allow

an up/down or in/out adjustment of the headlamp
doors.

The stop screws (Fig. 14) are also used to achieve

proper tolerances.

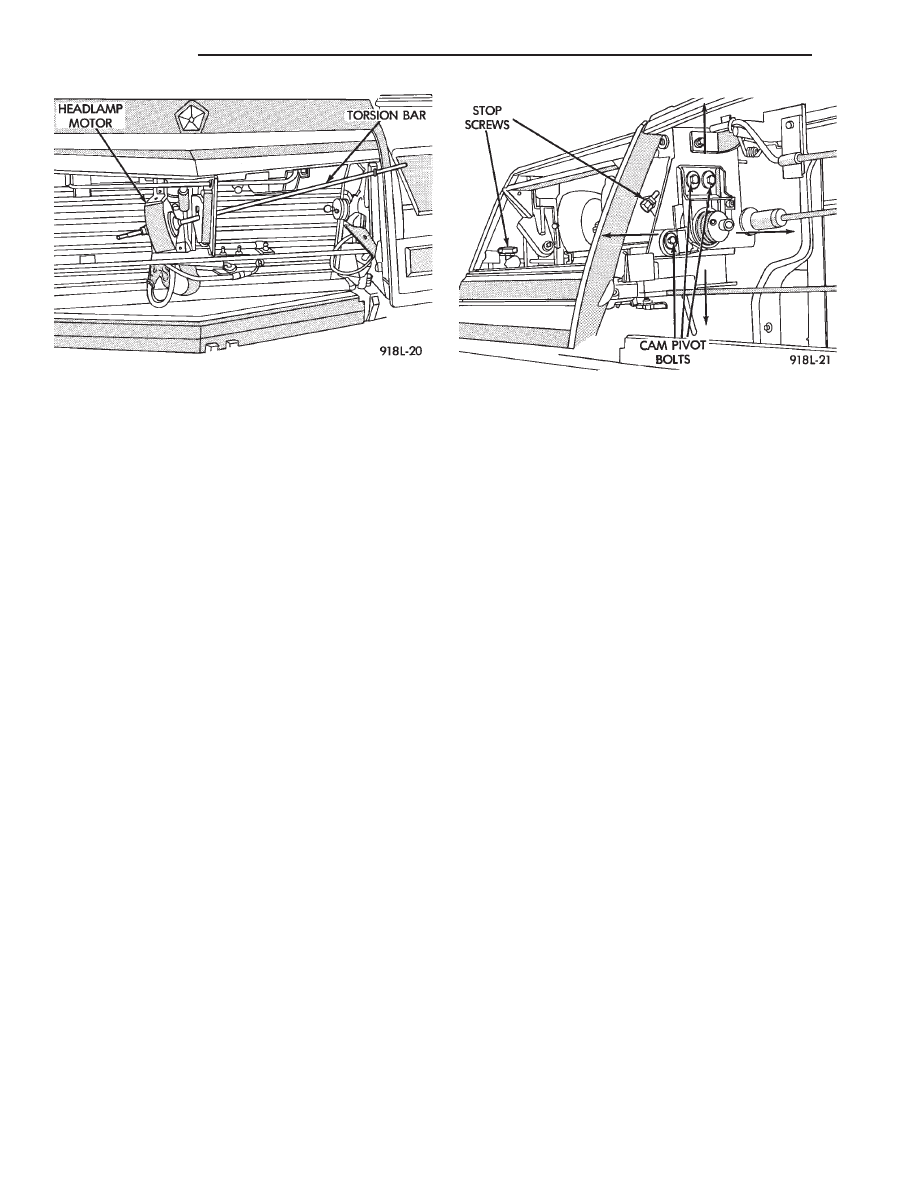

Fig. 13 Headlamp Motor

Fig. 14 Cam Pivot Adjustment
