CENTER HIGH-MOUNTED STOP LAMP (CHMSL)
BULB

REMOVAL (FIG. 7)

(1) Pull cover from lamp assembly.
(2) Rotate

socket

counterclockwise

to

remove

socket and bulb.

(3) Remove bulb from socket.

INSTALLATION

Reverse the preceding operation.

FOG LAMP BULB

REMOVAL (FIG. 8)

(1) From behind front bumper fascia disengage fog

lamp wire connector from bulb base.

(2) Rotate bulb base counterclockwise one half

turn and pull bulb from lamp.

CAUTION: Do not touch bulb glass with fingers or
other possibly oily surface, reduced bulb life will re-
sult.

INSTALLATION

Reverse the preceding operation.

FOG LAMP

REMOVAL (FIG. 8)

(1) Disengage wire connector.
(2) Remove nut holding lamp mounting bracket.
(3) Pull

the

lamp

assembly

from

opening

in

bumper fascia.

INSTALLATION

Reverse the preceding operation. Refer to Fog

Lamp Adjustment Procedures in this group for align-
ment instructions.

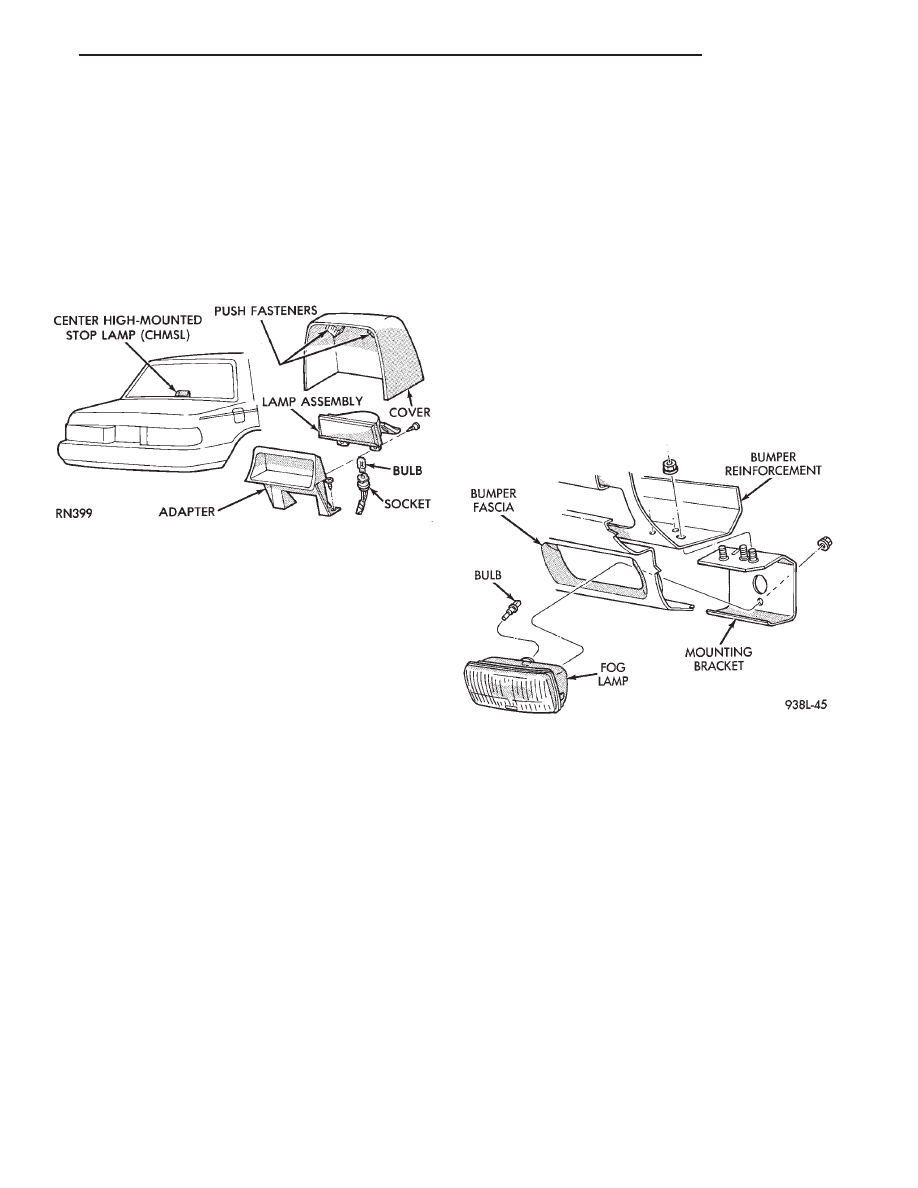

Fig. 7 Center High-Mounted Stop Lamp

Fig. 8 Fog Lamp

Ä

LAMPS

8L - 9

EXTERIOR LAMPS—AC BODY

INDEX

page

page

Aero Headlamp Bulb

. . . . . . . . . . . . . . . . . . . . . . 10

Aero Headlamp Housing

. . . . . . . . . . . . . . . . . . . 11

Aero Headlamps—AC/D-Body

. . . . . . . . . . . . . . . 10

Center High Mounted Stop Lamp (CHMSL)

. . . . . 13

Center High-Mounted Stop Lamp (CHMSL) Bulb

. 13

Cornering Lamp Assembly

. . . . . . . . . . . . . . . . . . 12

Cornering Lamp Bulb

. . . . . . . . . . . . . . . . . . . . . 12

Front Side Marker Bulb—AC/C-Body

. . . . . . . . . . 12

Front Side Marker Lamp—AC/C-Body

. . . . . . . . . 12

Headlamp Diagnosis

. . . . . . . . . . . . . . . . . . . . . . 10

Headlamp Sealed Beam—AC/C Body

. . . . . . . . . 10

License Plate Lamp/Bulb

. . . . . . . . . . . . . . . . . . . 13

Park/Turn Signal Lamp or Bulb—AC/C-Body

. . . . 11

Park/Turn Signal Lamp or Bulb—AC/D-Body

. . . . 11

Rear Side Marker Lamp Bulb—AC/C-Body

. . . . . 13

Rear Side Marker Lamp—AC/C-Body

. . . . . . . . . 13

Tail, Stop, Turn Signal, Back-Up and Side Marker

Lamp—AC/D-Body

. . . . . . . . . . . . . . . . . . . . . . 12

Tail, Stop, Turn Signal, Back-Up Lamp—AC/C or

AY/S-Body

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

HEADLAMP DIAGNOSIS

Refer to the Headlamp Diagnosis at the beginning of

this Group. Refer to Wiring Diagrams Manual for
circuit and component locations.

HEADLAMP SEALED BEAM—AC/C BODY

REMOVAL

(1) Turn the headlight switch ON.
(2) Open the hood and locate the Power Distribution

Center forward of the left front suspension tower (Fig.
1). Remove the cover.

(3) Remove the Headlamp Close Relay (Fig. 2) to

prevent the headlamp doors from closing.

(4) Turn the headlight switch OFF.
(5) Remove screws from headlamp bezel and remove

bezel, if equipped.

(6) Remove screws from interior retaining ring (Fig.

3), and remove ring.

Do not disturb the headlamp adjusting screws.
(7) Pull out sealed beam unit and unplug connector.

INSTALLATION

Reverse the preceding operation.

AERO HEADLAMPS—AC/D-BODY

Lens fogging is a normal condition and does

not require service, as moisture will vent from
tubes behind the lens.

AERO HEADLAMP BULB

REMOVAL (FIG. 4)

(1) Locate and remove the wire connector behind the

headlamp assembly in the engine compartment.

CAUTION: Do not touch the bulb with fingers or any
possibly oily surface, reduced bulb life will result.

(2) Rotate the bulb retaining ring counterclockwise

one quarter turn and remove the ring, bulb and bulb
holder from the lens assembly. The bulb holder has
alignment notches.

INSTALLATION

Reverse the preceding operation.

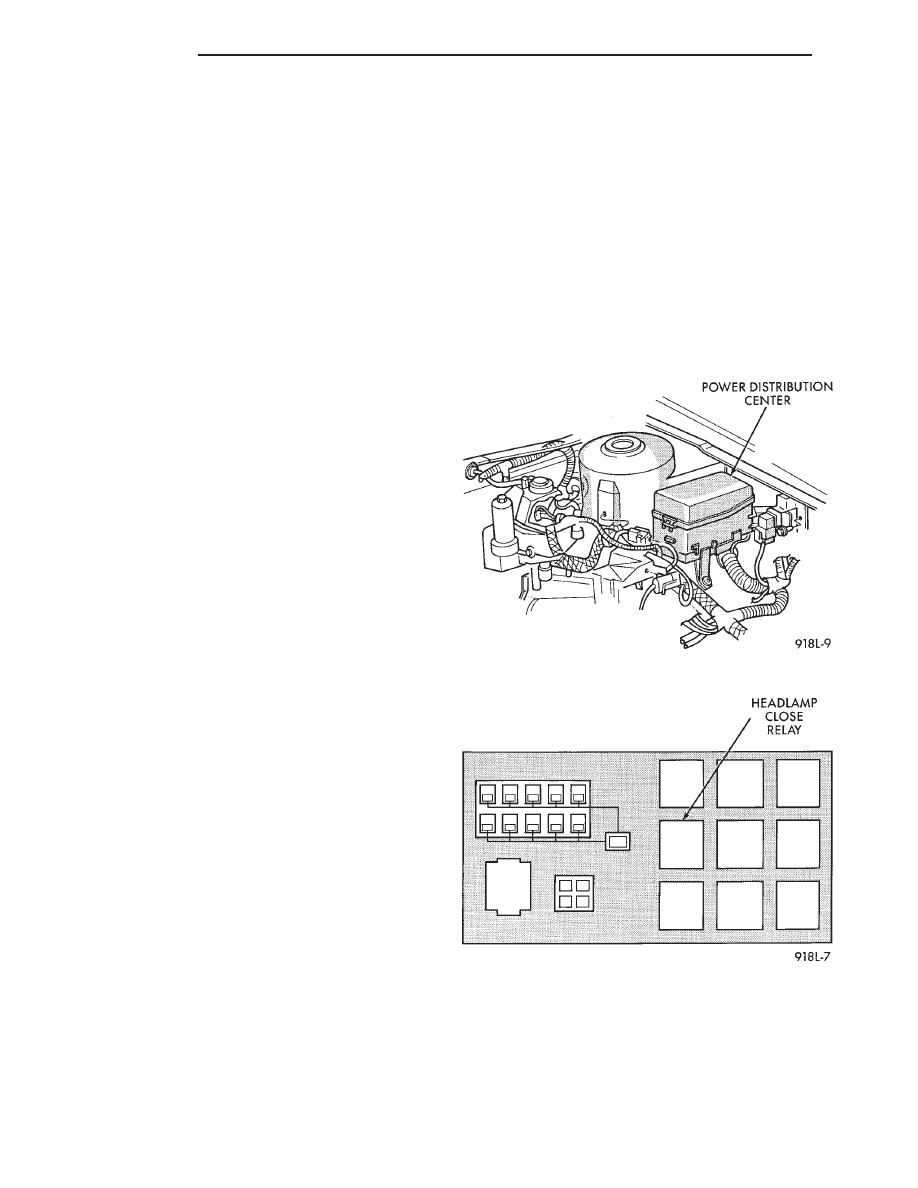

Fig. 1 Power Distribution Center

Fig. 2 Headlamp Close Relay

8L - 10

LAMPS

Ä

AERO HEADLAMP HOUSING

REMOVAL (FIG. 4 AND 5)

To remove the aero headlamp housing, perform

steps (1) and (2) of bulb removal operation and pro-
ceed with the following procedures.

(1) The battery may have to be removed to replace

the left front headlamp bulb or lens.

(2) From inside the engine compartment, unsnap

the headlamp adjuster cables from the headlamp ad-
juster screws.

(3) Remove the four headlamp lens attaching nuts

from behind the grille opening panel, and remove the
lamp housing from the vehicle.

INSTALLATION

Reverse the preceding operation.

PARK/TURN SIGNAL LAMP OR BULB—AC/D-BODY

REMOVAL (FIG. 6)

(1) Remove nut holding park turn signal lamp to

the GOP through an access hole in the radiator clo-
sure panel from behind the lamp.

(2) Separate the park and turn signal lamp from

the GOP.

(3) Remove the socket from the lamp
(4) Pull the bulb from the socket if bulb replace-

ment is required.

INSTALLATION

Reverse the preceding operation.

PARK/TURN SIGNAL LAMP OR BULB—AC/C-BODY

REMOVAL (FIG. 7)

(1) Remove the two park and turn signal lamp at-

taching screws.

(2) Separate the lamp from the front bumper fascia

and remove the bulb and socket assembly.

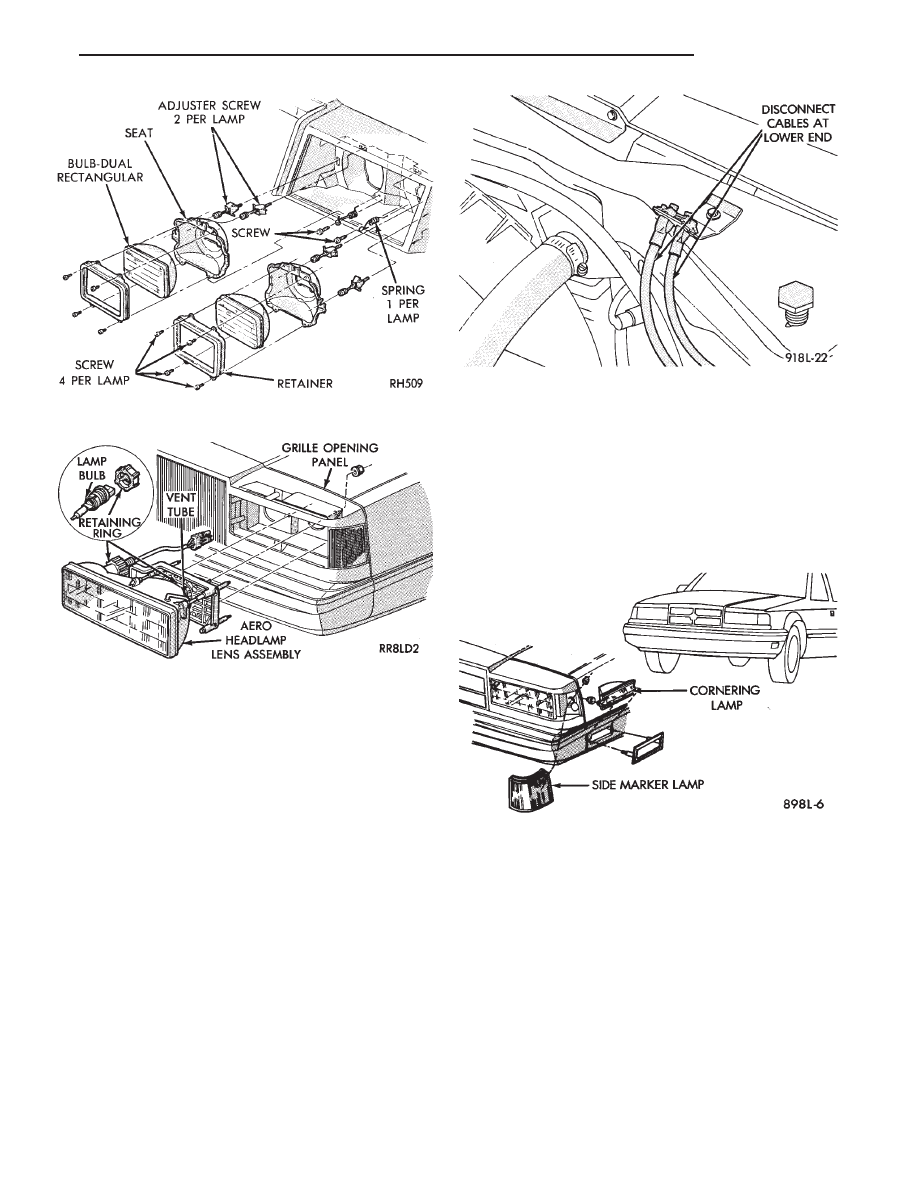

Fig. 3 Sealed Beam Replacement—Typical

Fig. 4 Aero Headlamp—AC/D-Body

Fig. 5 Headlamp Adjuster Cables—AC/D-Body

Fig. 6 Park, Turn Signal, Cornering and Side Marker

Lamps—AC/D-Body

Ä

LAMPS

8L - 11

INSTALLATION

Reverse the preceding operation.

FRONT SIDE MARKER BULB—AC/C-BODY

REMOVAL (FIG. 7)

(1) Reach behind the front fender and rotate the

socket counterclockwise. Pull the socket from the
lamp body.

(2) Remove the bulb from the socket.

INSTALLATION

Reverse the preceding operation.

FRONT SIDE MARKER LAMP—AC/C-BODY

REMOVAL (FIG. 7)

(1) Remove the cornering lamp retaining nuts, and

remove cornering lamp.

(2) Remove the four nuts retaining the bumper

trim moulding to the body.

(3) Remove bumper trim moulding.
(4) Remove side marker lamp.

INSTALLATION

Reverse the preceding operation.

CORNERING LAMP BULB

REMOVAL (FIG. 6 OR 7)

(1) Reach behind the front fender and rotate the

socket assembly counterclockwise.

(2) Pull the socket out of the lamp body.
(3) Remove the bulb from the socket.

INSTALLATION

Reverse the preceding operation.

CORNERING LAMP ASSEMBLY

REMOVAL (FIG. 6 OR 7)

(1) Remove the bulb and socket assembly from the

lamp body.

(2) Remove nuts securing the lamp assembly to the

cornering lamp bezel.

(3) Pull the lamp from the bezel.

INSTALLATION

Reverse the preceding operation.

TAIL, STOP, TURN SIGNAL, BACK-UP
LAMP—AC/C OR AY/S-BODY

REMOVAL (FIG. 8)

(1) Open trunk lid.
(2) Remove screws holding tail lamp to quarter

panel extension.

(3) Separate lamp from vehicle.
(4) Rotate the bulb sockets counterclockwise and

pull the sockets from the lamp.

(5) Pull bulb from socket if bulb replacement is re-

quired.

INSTALLATION

Reverse the preceding operation.

TAIL, STOP, TURN SIGNAL, BACK-UP AND SIDE
MARKER LAMP—AC/D-BODY

REMOVAL (FIG. 9)

(1) Raise deck lid and remove closure panel lower

trim cover.

(2) Remove tail lamp attaching wing nuts from be-

hind the rear closure panel.

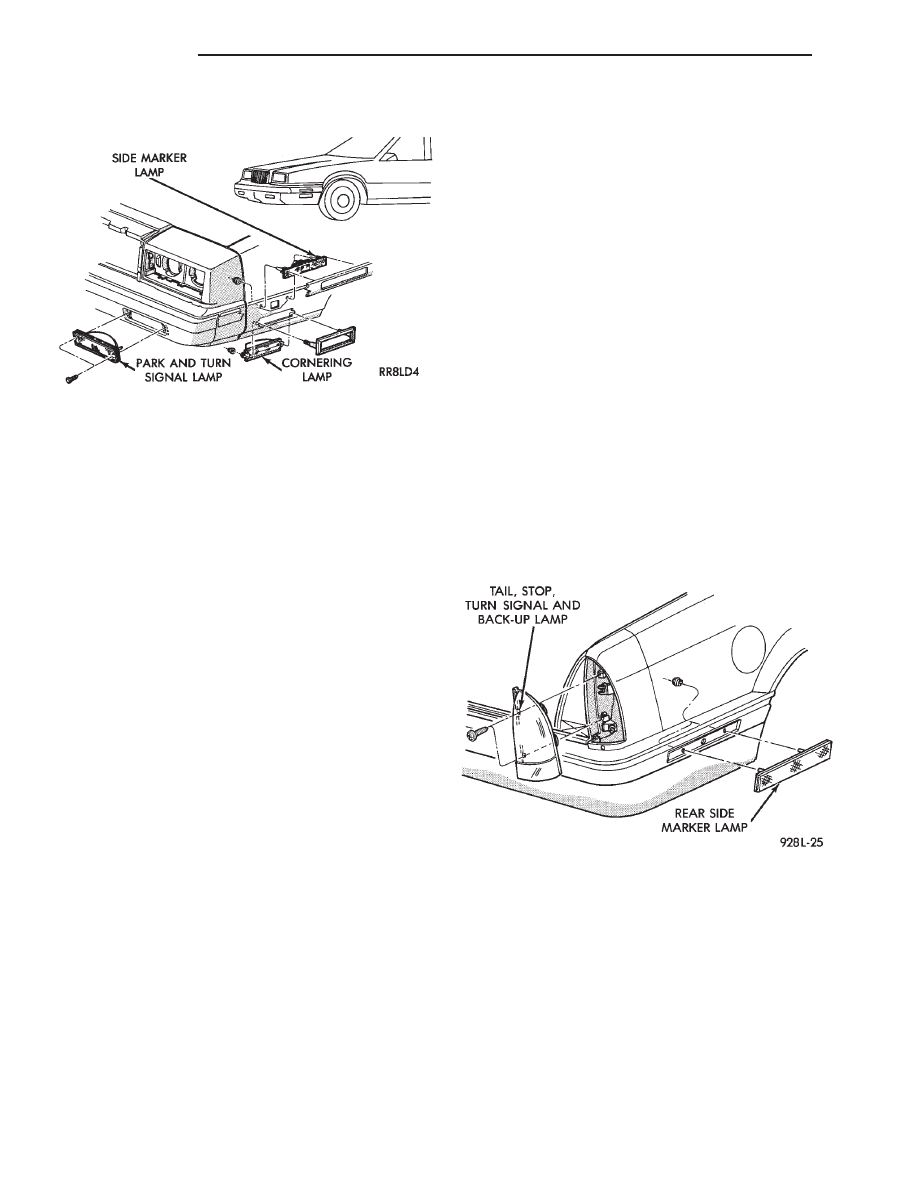

Fig. 7 Park, Turn Signal, Cornering, and Side Marker

Lamps—AC/C or AY/C-S-Body

Fig. 8 Tail, Stop, Turn Signal, Back-Up, and Side

Marker Lamps—AC/C or AY/C-S Body
