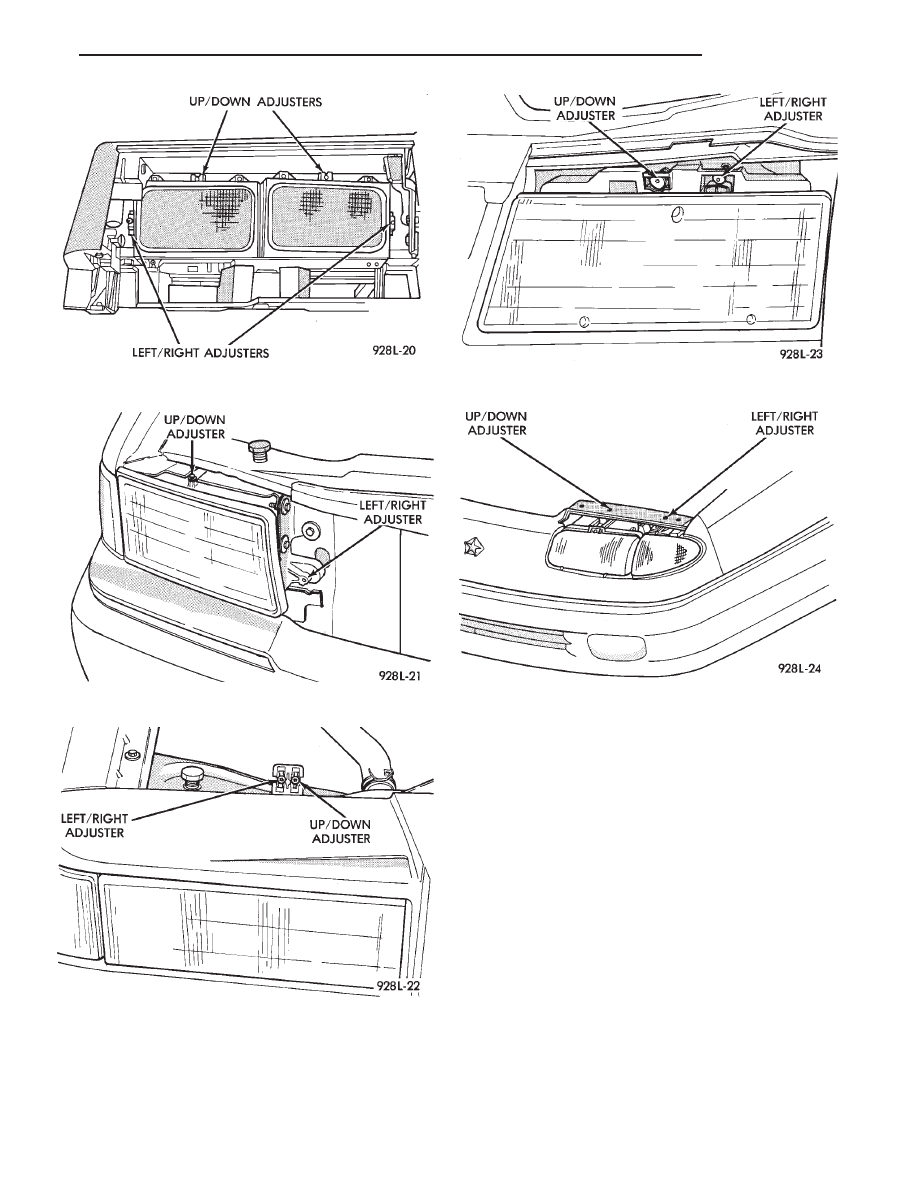

Fig. 3 Alignment Screws—AC and AY-Vehicles

Fig. 4 Alignment Screws— AA-Vehicle

Fig. 5 Alignment Screws— AC\-Vehicle

Fig. 6 Alignment Screws— AP-Vehicle

Fig. 7 Alignment Screws— AG and

AJ-Vehicle—Typical

Ä

LAMPS

8L - 5

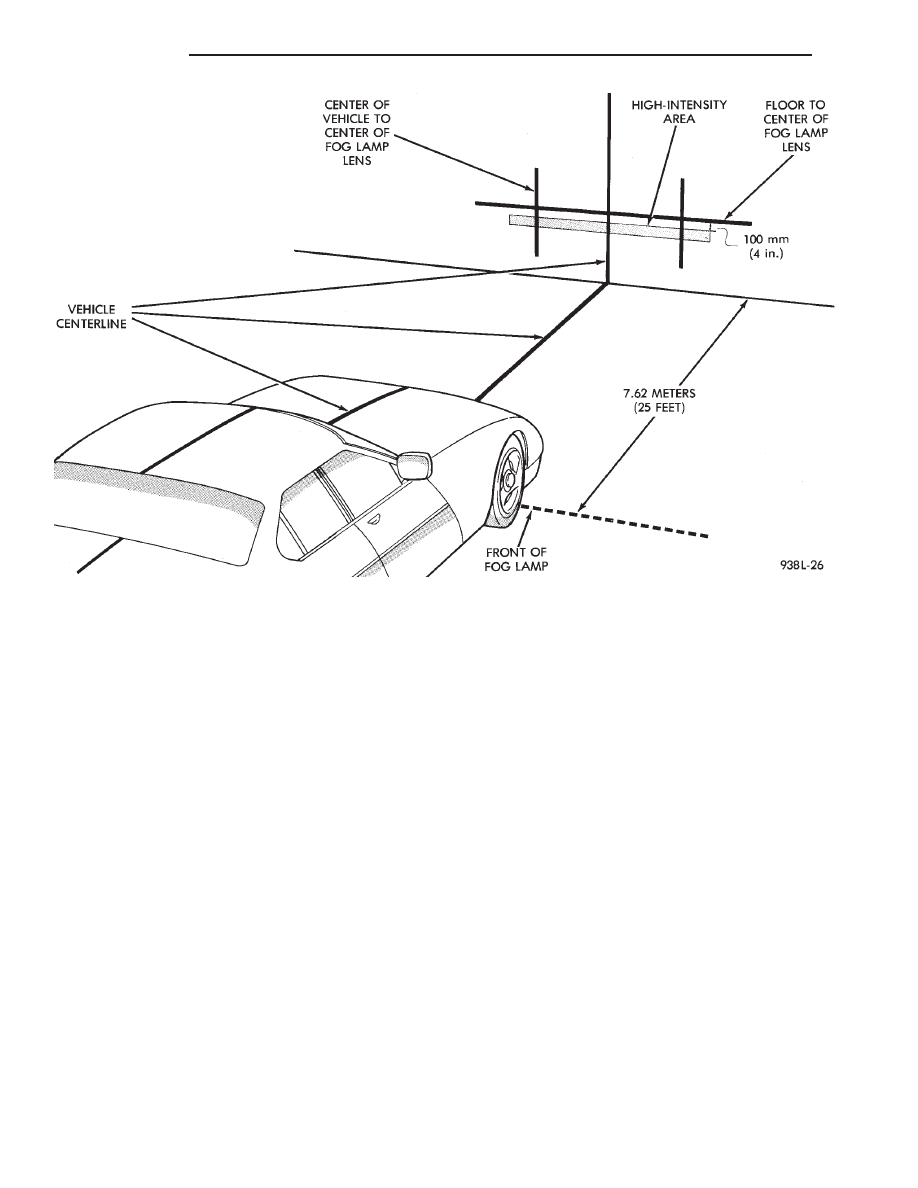

Fig. 8 Fog Lamp Alignment

8L - 6

LAMPS

Ä

EXTERIOR LAMPS—AA BODY

INDEX

page

page

Center High-Mounted Stop Lamp (CHMSL) Bulb

. . 9

Fog Lamp

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Fog Lamp Bulb

. . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Front Side Marker Lamp or Bulb

. . . . . . . . . . . . . . 7

Headlamp Bulb

. . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Headlamp Lens

. . . . . . . . . . . . . . . . . . . . . . . . . . . 7

License Plate Lamp or Bulb—AA/P Body

. . . . . . . 8

License Plate Lamps—AA/C Body

. . . . . . . . . . . . . 8

Park and Turn Signal Lamp or Bulb

. . . . . . . . . . . 7

Tail, Stop and Turn Signal and Back-Up Lamp

. . . 8

HEADLAMP BULB

REMOVAL (FIG. 1)

(1) Raise hood to the open position.
(2) Disconnect wire connector from lamp socket be-

hind the headlamp in the engine compartment.

(3) Rotate bulb retaining ring counterclockwise

one quarter turn and remove the ring from the lamp.

(4) Pull bulb from the lens assembly. When install-

ing bulb, align notches on bulb base to grooves in
lamp opening.

CAUTION: Do not touch the bulb with fingers or any
possibly oily surface, reduced bulb life will result.

INSTALLATION

Reverse the preceding operation.

HEADLAMP LENS

REMOVAL

(1) Raise hood to the open position.
(2) Disconnect wire connector from back of head-

lamp bulb.

(3) Remove screws holding side marker lamp to

front fender.

(4) Separate side marker lamp from fender and re-

move bulb socket from lamp.

(5) Remove screws holding headlamp to radiator

closure panel.

(6) Separate headlamp from radiator closure panel.

INSTALLATION

Reverse the preceding operation.

PARK AND TURN SIGNAL LAMP OR BULB

REMOVAL (FIG. 2)

(1) Remove screws holding park and turn signal

lamp to bumper fascia.

(2) Separate lamp from bumper fascia.
(3) Remove socket from lamp.
(4) Pull bulb from socket.

INSTALLATION

Reverse the preceding operation.

FRONT SIDE MARKER LAMP OR BULB

REMOVAL (FIG. 3)

(1) Remove lamp assembly attaching screws and

separate the lamp from the front fender opening.

(2) Rotate the side marker lamp socket counter-

clockwise one quarter turn and pull the socket and
bulb from the lamp.

(3) Remove the bulb from the socket.

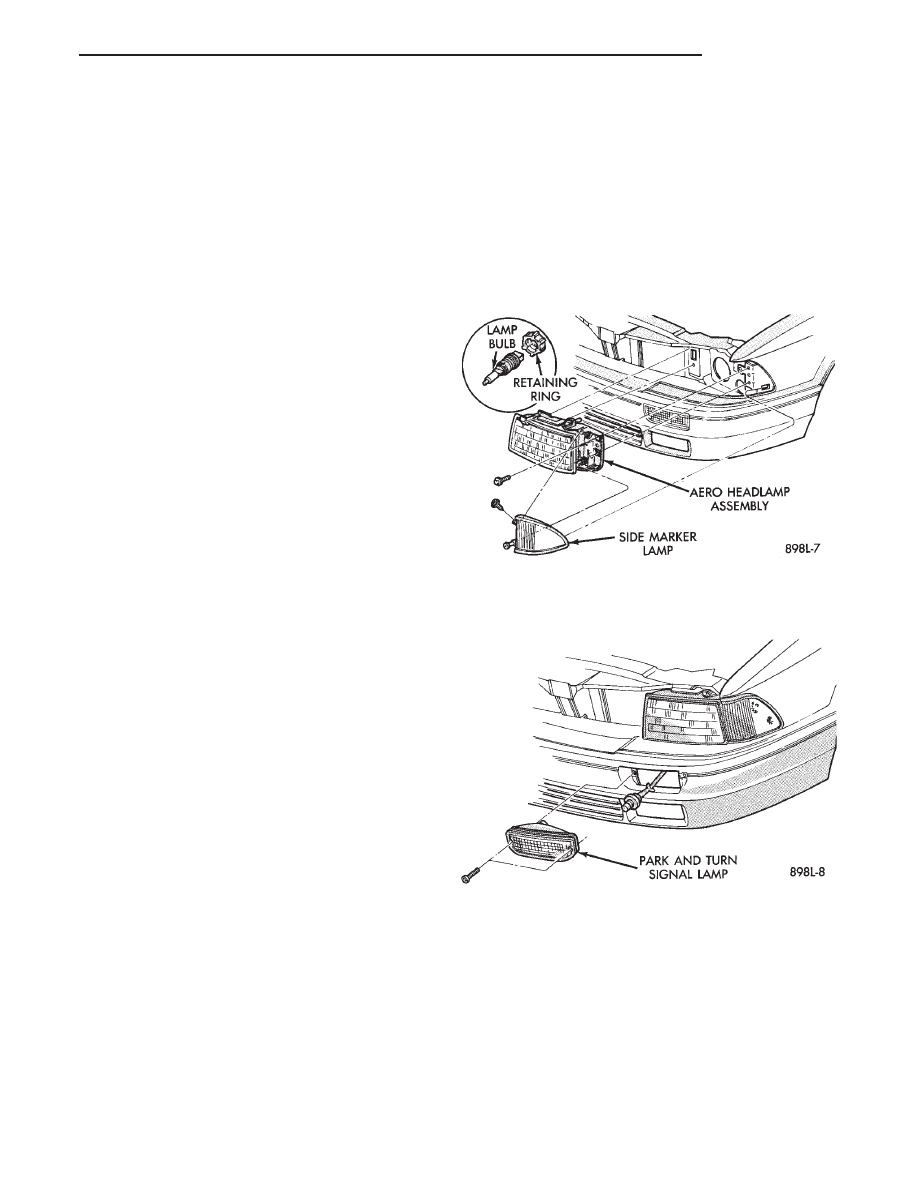

Fig. 1 Aero Headlamp

Fig. 2 Park and Turn Signal Lamp

Ä

LAMPS

8L - 7

INSTALLATION

Reverse the preceding operation.

TAIL, STOP AND TURN SIGNAL AND BACK-UP
LAMP

REMOVAL (FIG. 4)

(1) Open deck lid and remove the plastic wing nut

securing the rear trim cover in place.

(2) Pivot the end of the trim panel out of the way

to gain access, and remove wing-nuts holding the
lamp to the vehicle.

(3) Separate the tail lamp from the body far

enough to rotate the socket and bulb assemblies. Ro-
tate sockets one-half turn and pull the sockets out of
the lamp body.

(4) Remove the bulb from the socket.

INSTALLATION

Reverse the preceding operation.

LICENSE PLATE LAMPS—AA/C Body

REMOVAL (FIG. 5)

(1) Remove screws holding license plate lamp to

rear bumper fascia.

(2) Separate license plate lamp from fascia.
(3) Remove socket from license plate lamp.
(4) Pull bulb from socket if bulb replacement is re-

quired.

INSTALLATION

Reverse the preceding operation.

LICENSE PLATE LAMP OR BULB—AA/P Body

REMOVAL (FIG. 6)

(1) Remove two lamp assembly attaching screws

above the rear license plate opening.

(2) Remove the lens from the deck-lid.
(3) Pull the bulb from the socket.

INSTALLATION

Reverse the preceding operation.

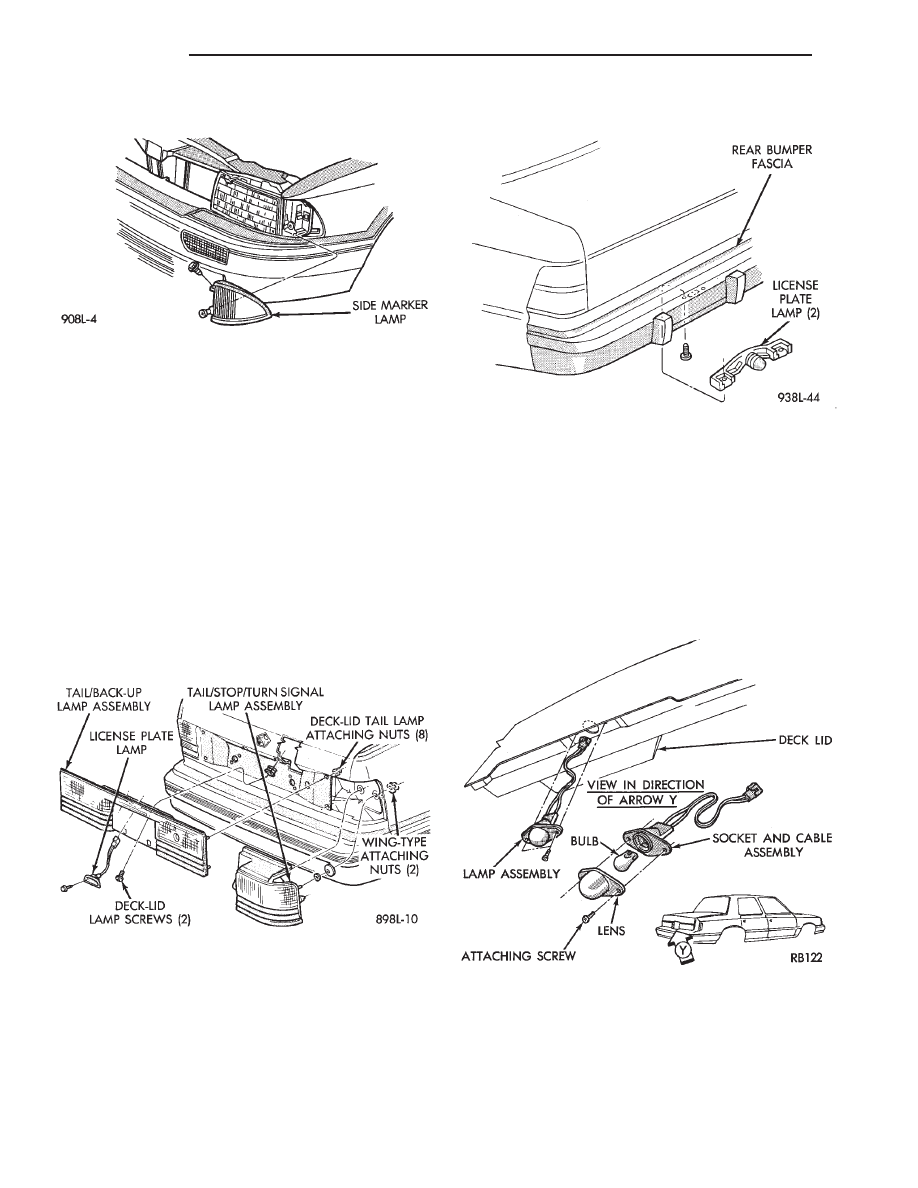

Fig. 3 Front Side Marker Lamps

Fig. 4 Rear Lighting—AA/P or AA/D Body

Fig. 5 License Plate Lamps—AA/C Body

Fig. 6 License Plate Lamp—AA/P Body
