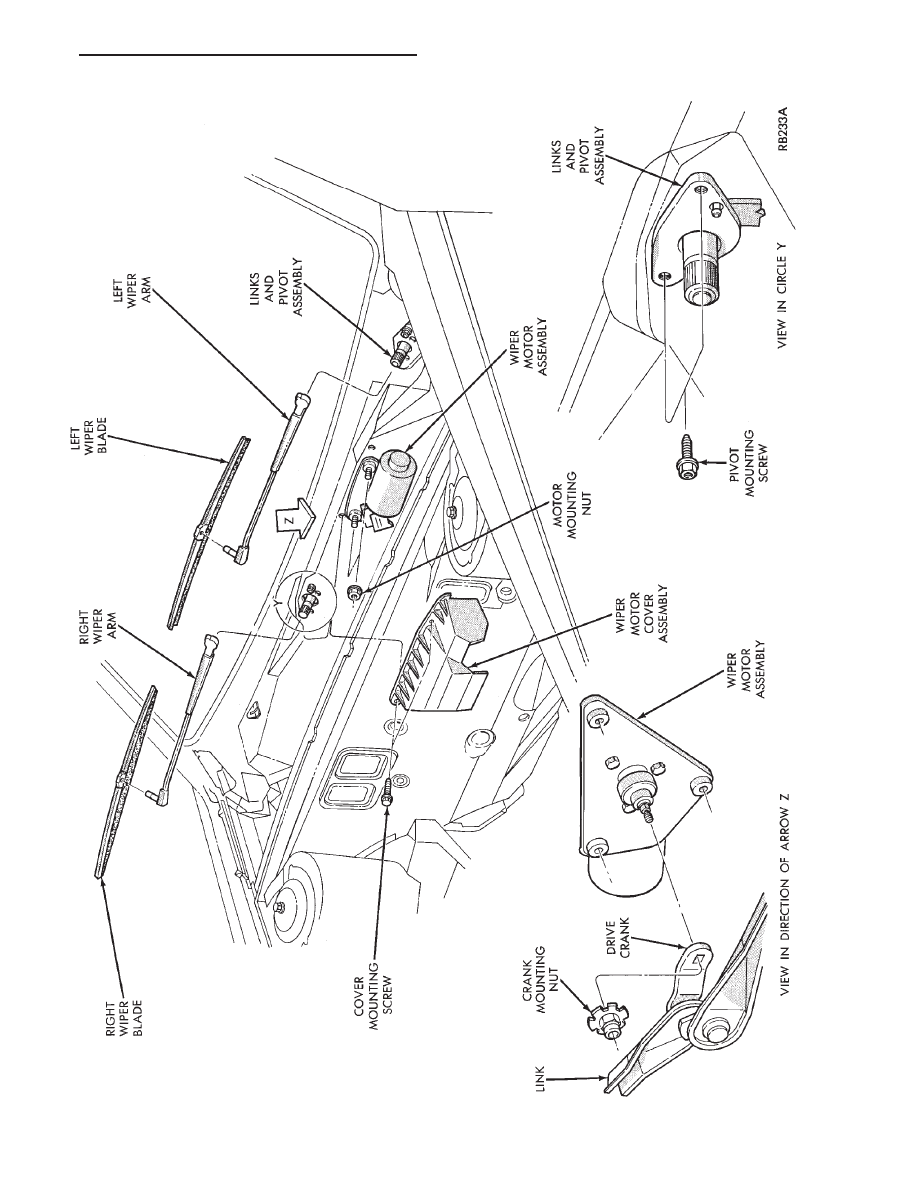

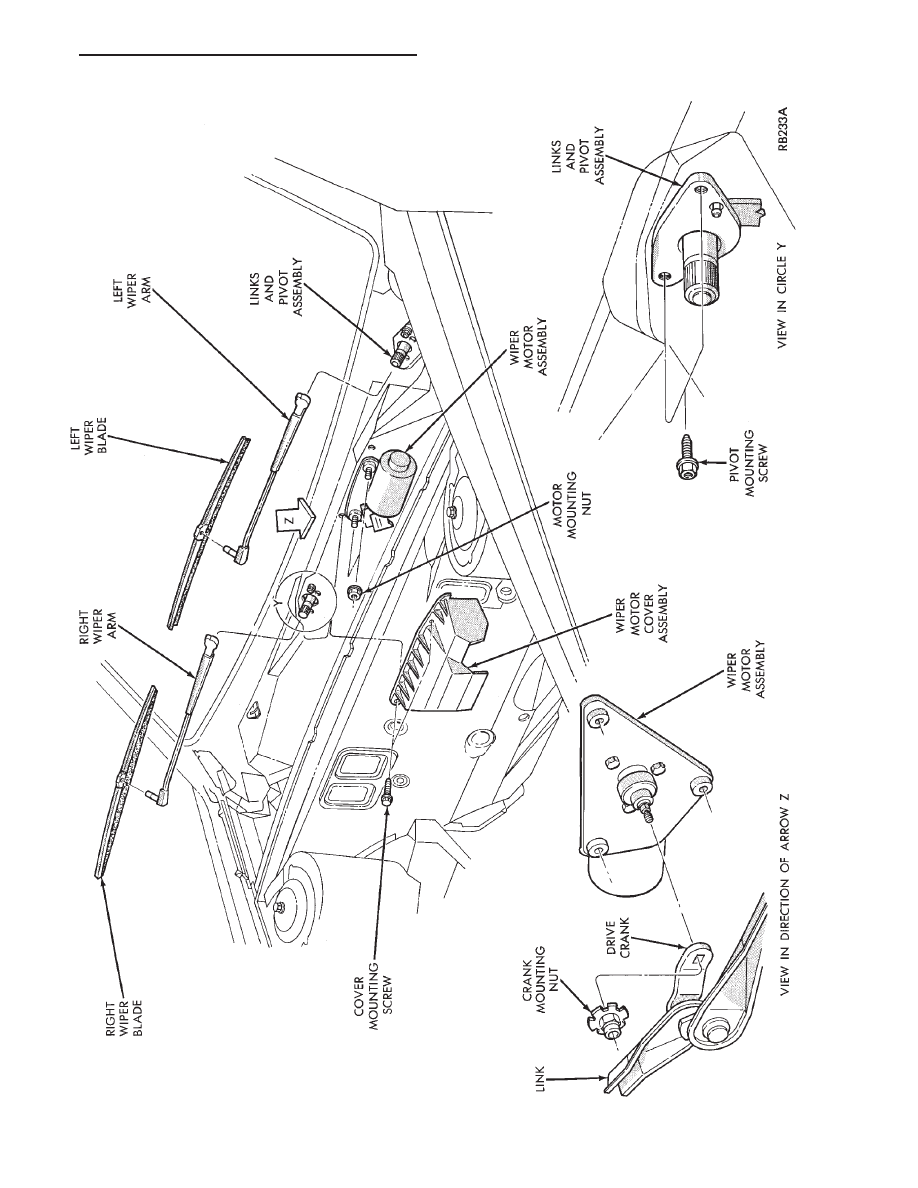

Fig.

16

W

indshield

W

iper

Motor

and

Linkage—AG

and

AJ

Bodies

Ä

WINDSHIELD WIPER AND WASHER SYSTEMS

8K - 7

(4) Remove the cowl top plastic screen.
(5) Remove pivot screws.
(6) Remove wiper motor cover and disconnect wiring

harness.

(7) Remove three motor mounting nuts.
(8) Push pivots down into plenum chamber and pull

motor out until it clears the mounting studs. Then
move it as far to the drivers side or outboard as it will
go. Pull right pivot and link out through opening. Shift
motor to opposite side or inboard of opening and
remove motor, left link and pivot.

(9) Clamp motor crank in a vise and remove nut

from end of motor shaft. Do not rotate motor output
shaft from PARK position.

INSTALLATION

(1) Assemble linkage to motor. Make sure crank fits

over D slot on motor shaft. Tighten mounting nut to 10
to 11 N

Im (90 to 100 in. lbs.) torque. Be sure motor is

still in park position before assembling to linkage, if
not temporarily connect motor to wiring and operate
switch to position motor in park before assembling
linkage.

(2) Place left pivot and link into plenum chamber.

(a) Slide it all the way to the left or outboard side

until motor clears studs and crank is behind sheet
metal.

(b) Push right pivot and link through opening.
(c) Move assembly right and position motor on

studs.
(3) Install three motor mounting nuts and tighten 7

to 8 N

Im (60 70 in. lbs.) torque.

(4) Position pivots and install pivot screws and

tighten 7 to 8 N

Im (60 to 70 in. lbs.) torque.

(5) Connect wiring to motor.
(6) Install motor cover. Tighten screws to 4 N

Im (35

in. lbs.) torque.

(7) Attach reservoir hose to T-connector through hole

provided in cowl screen.

(8) Use plastic fasteners to install cowl screen.
(9) Install arm and blade assemblies. Refer to Wiper

Arm Adjustment. Connect arm washer hoses to
T-connector.

REAR WIPER MOTOR ASSEMBLY—AG BODY

REMOVAL

(1) Remove arm and blade assembly, refer to Arm

and Blade Removal.

(2) Unlock and open liftgate.
(3) Remove trim panel refer to Group 23, Body.
(4) Disconnect feed wire connector from motor.
(5) Remove grommet from liftgate glass (Fig. 17).

(6) Remove two screws fastening bracket to liftgate

(Fig. 18).

(7) Remove motor from liftgate.

INSTALLATION

(1) Install new grommet in liftgate glass.
(2) Position motor to liftgate and secure with two

screws. Tighten screws 7 to 8 N

Im (60 to 70 in. lbs.)

torque.

(3) Connect feed wires to motor.
(4) Install trim panel.
(5) Install and adjust arm and blade assembly re-

fer to Arm Assembly. Tighten nut 17 to 19 N

Im (150

to 170 in. lbs.) torque.

WIPER MOTOR AND LINKAGE ASSEMBLY—AA,
AC, AY BODIES

REMOVAL

(1) Open hood assembly.
(2) Remove wiper arms (Fig. 19 and 20).

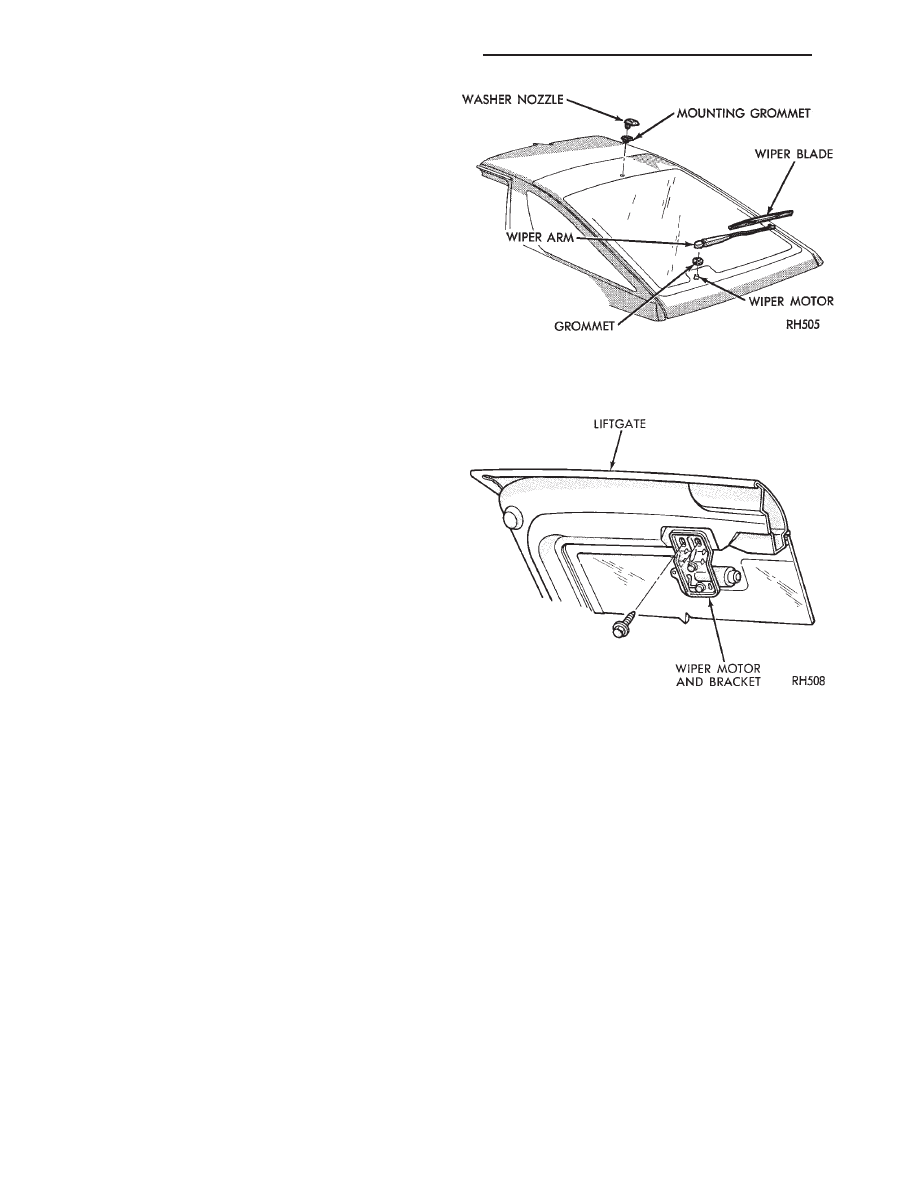

Fig. 17 Liftgate Wiper Grommet

Fig. 18 Liftgate Wiper Motor—AG Body

8K - 8

WINDSHIELD WIPER AND WASHER SYSTEMS

Ä

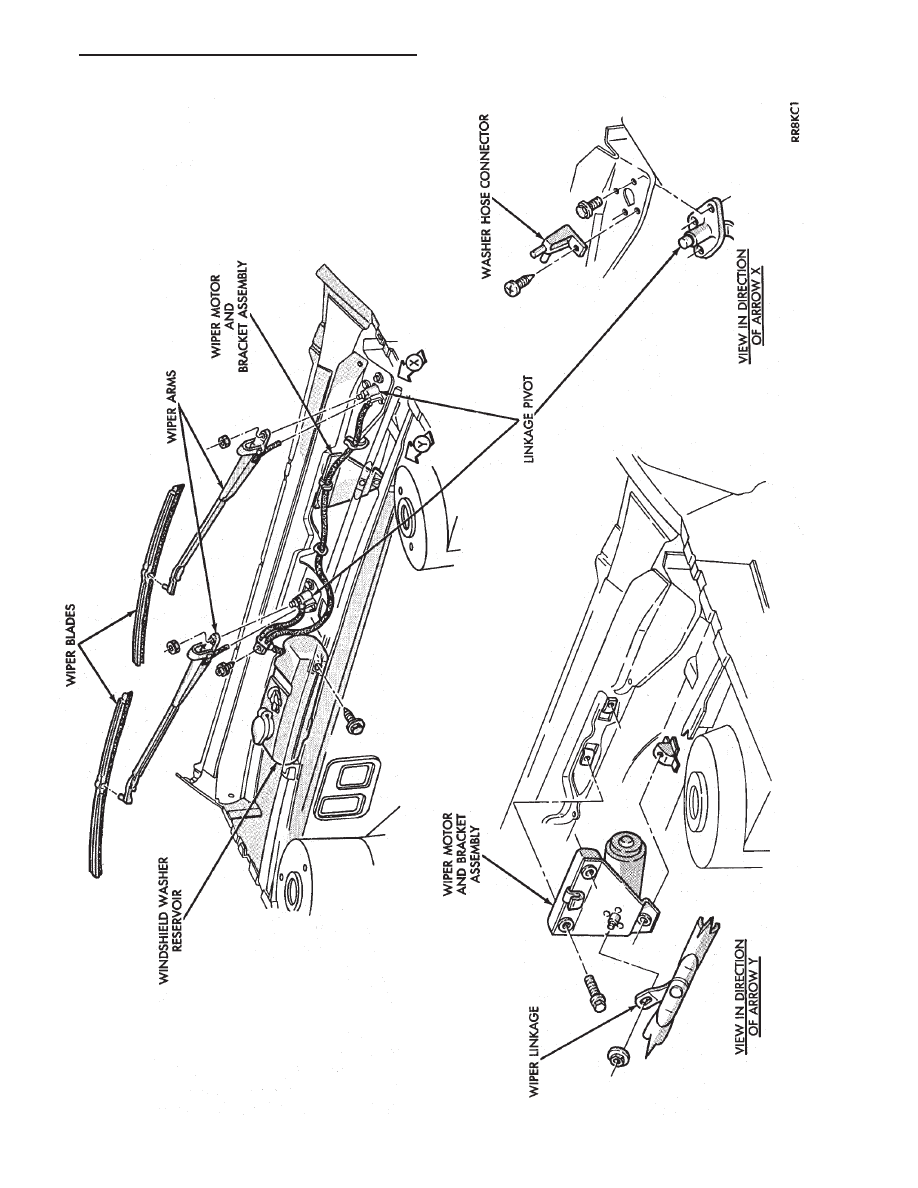

Fig.

19

W

indshield

W

iper

Motor

and

Linkage—AC

and

A

Y

Bodies

Ä

WINDSHIELD WIPER AND WASHER SYSTEMS

8K - 9

(3) Remove cowl top plastic cover.
(4) Remove three attaching screws from each pivot.
(5) Disconnect the wiper motor wiring harness.
(6) Remove three bolts that attach motor mounting

bracket to body.

(7) Remove wiper motor, bracket, and linkage as-

sembly from cowl plenum.

(8) Clamp motor crank in a vise and remove nut

from end of motor shaft. Do not rotate motor out-
put shaft from PARK position.

INSTALLATION

(1) Assemble linkage to motor. Make sure crank

fits over D slot on motor shaft. Tighten mounting nut
10 to 11 N

Im (90 to 100 in. lbs.) torque. Be sure mo-

tor is still in park position before assembling to link-
age, if not temporarily connect motor to wiring and
operate switch to position motor in park before as-
sembling linkage.

(2) Install wiper motor, bracket, crank and linkage

assembly into cowl plenum.

(3) Loosely install pivots and hose connector with

three attaching screws.

(4) Secure motor mounting bracket screws to body

and tighten to 7 to 8 N

Im (60 to 70 in. lbs.) torque.

(5) Tighten pivot attaching screws to 7 to 8 N

Im

(60 to 70 in. lbs.) torque.

(6) Attach wiper motor wiring harness.

(7) Cycle wiper motor and turn OFF. To ensure

wiper motor is in the park position.

(8) Install cowl top plastic cover.
(9) Install and adjust wiper arm assembly tighten

to 17 to 19 N

Im (150 to 170 in. lbs.) torque.

WIPER MOTOR AND LINKAGE ASSEMBLY—AP
BODY

REMOVAL

(1) Open hood assembly.
(2) Remove wiper arms (Fig. 21).
(3) Remove cowl top plastic cover.
(4) Disconnect the wiper motor wiring harness.
(5) Remove retaining nuts from the pivot mount-

ing studs.

(6) Remove the three bolts that attach motor

mounting bracket to body.

(7) Remove wiper motor, bracket, and linkage as-

sembly from cowl plenum.

(8) Clamp motor crank in a vise and remove nut

from end of motor shaft. Do not rotate motor out-
put shaft from PARK position.

INSTALLATION

(1) Assemble linkage to motor. Make sure crank

fits over D slot on motor shaft. Tighten mounting nut
10 to 11 N

Im (90 to 100 in. lbs.) torque. Be sure mo-

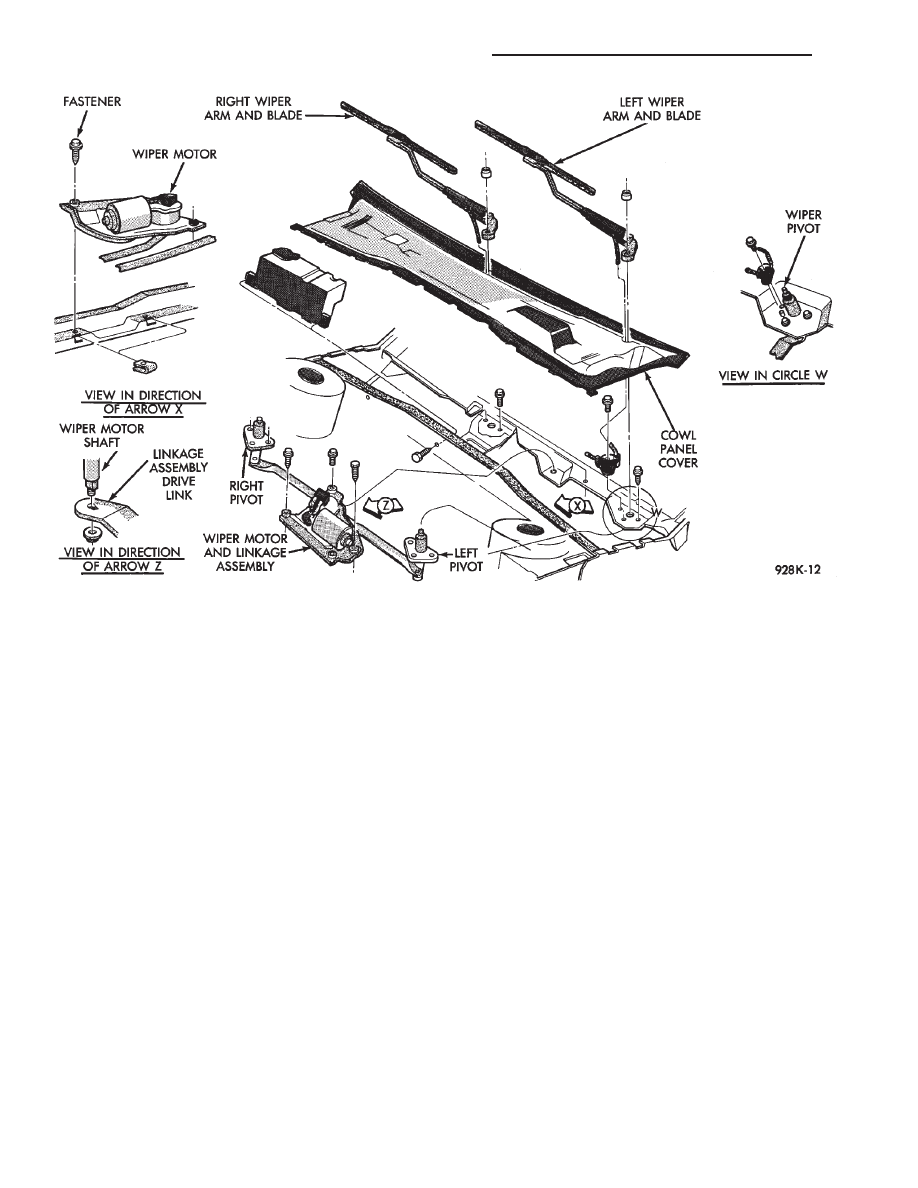

Fig. 20 Windshield Wiper Motor and Linkage—AA Body
