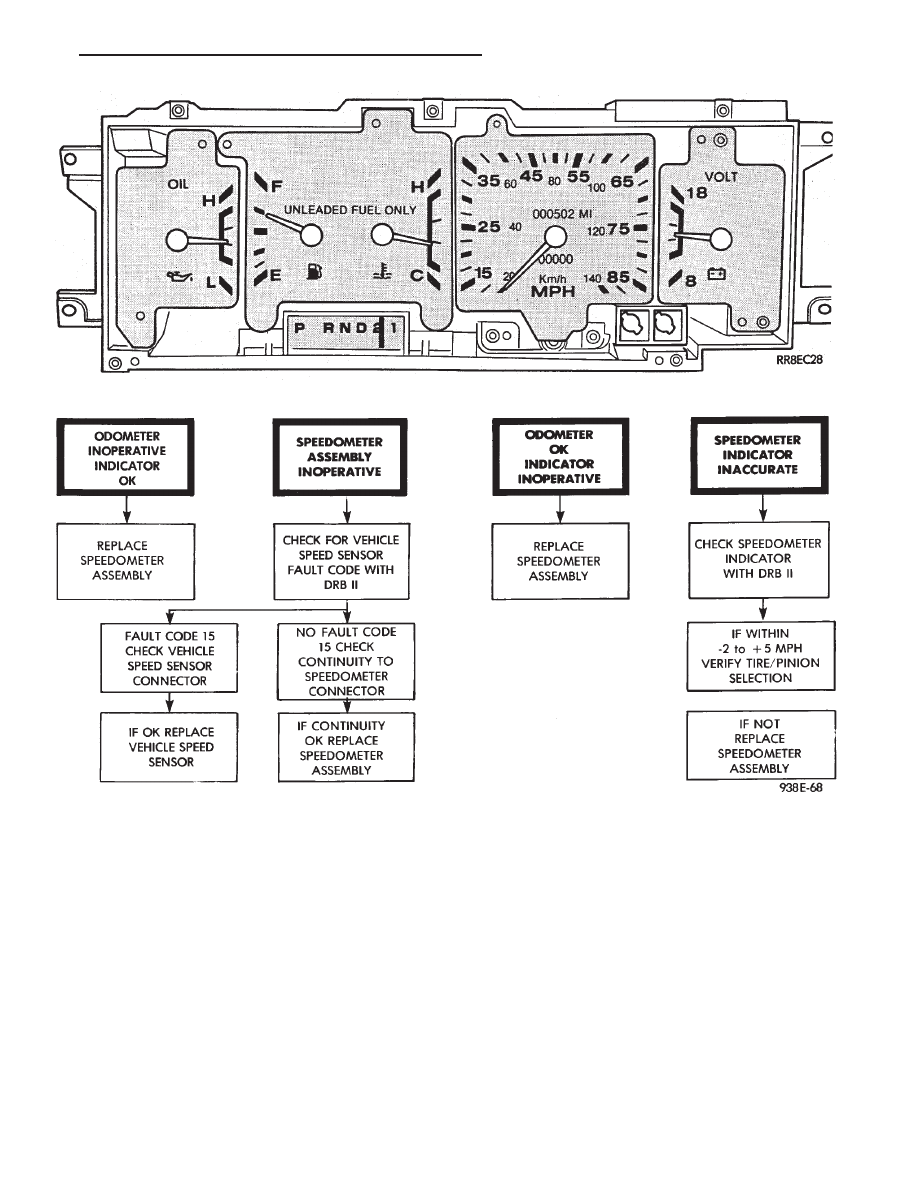

SPEEDOMETER ODOMETER ASSEMBLY (1) Remove cluster bezel and mask/lens. cluster. (4) Pull speedometer rearward to disengage from gauge pins. (5) For installation: Position speedometer on gauge pins and push firmly until seated and reverse above SPEEDOMETER CIRCUIT TESTING (1) Using the DRB II, check vehicle speed sensor for fault code and for proper speed indication. Refer (2) Remove speedometer from cluster. across ignition and ground pins (Fig. 24). (4) Check for continuity from vehicle speed sensor signal pin to connector at speed sensor. VEHICLE SPEED SENSOR REPLACEMENT (1) Remove harness connector from sensor and make sure the weather seal is on harness connector (2) Remove sensor retaining bolt. transaxle. If necessary, carefully pry loose with a flat (4) Remove pinion gear from sensor. Fig. 22 Cluster with Mask and Lens Removed Fig. 23 Speedometer Diagnosis Ä INSTRUMENT PANEL AND GAUGES 8E - 31 |
