MAP READING LAMPS/POWER SUNROOF SWITCH
REMOVAL

SWITCH REPLACEMENT

(1) Remove console, refer to Console Replacement.
(2) Disconnect switch wiring connector from re-

taining bracket.

(3) Pry switch out of bezel snap tabs.
(4) Replace switch.
(5) For installation reverse above procedures.

LAMP/LENS REMOVAL

(1) Remove lens by inserting a flat blade tool into

slot located on the left side of lens. Pry lens to the
side and swing down as it unhooks from housing
(Fig. 4).

(2) Replace lamp as necessary.
(3) Position lens with the center tabs on the left

side of lens snap into place. The lens are identified
with L and R on the reverse side. Do not reverse the
lens or it may damage the lens tabs.

POWER SUNROOF SWITCH/BEZEL REMOVAL

(1) Remove console, refer to Overhead Reading/

Courtesy Lamp Console Replacement.

(2) Disconnect switch wiring connector from re-

taining bracket.

(3) Pry switch out of bezel. Replace switch. If nec-

essary, push carefully at top closest to roof of bezel to
disengage trim bezel and pivot bezel out of housing.

(4) Replace switch.
(5) For installation reverse above procedures.

OVERHEAD READING/COURTESY LAMP CONSOLE

The two reading/courtesy lamps are actuated by

pressing on the switch (Fig. 7):
• Courtesy lamps for when a door is opened

• Illuminated entry system is activated

• Headlamp switch is turned fully clockwise

The map lamp console also includes:

• A cubby storage bin.

• Power sunroof switch, if equipped.

READING/COURTESY LAMP CONSOLE
REMOVAL

(1) Remove screws from visor tip-pin retainers.
(2) Slide console forward until free from retainer

bracket.

(3) Disconnect wiring.
(4) For installation reverse above procedures. For

vehicles equipped with sunroof, avoid sliding console
to install. Install screws for console attachment and
push at rear of unit to snap over mounting bracket
for engagement.

LAMP/LENS REMOVAL

(1) Remove lens by inserting a flat blade tool be-

tween the round end of lamp lens and housing. Pry
lens from the housing. Pivot the lens and remove
(Fig. 7).

(2) Replace lamp as necessary.
(3) Position lens into housing by locating lens

pivot and snap into place.

OVERHEAD CONSOLE WIRING HARNESS
REMOVAL

(1) Remove console, refer to Overhead Reading/

Courtesy Lamp Console Removal.

(2) Disconnect wiring connector from retaining

bracket.

(3) Remove four screws attaching lamp housing to

console bezel.

(4) Remove wiring and lamp housing.
(5) Remove lamp and replace assembly.
(6) For installation, reverse above procedures.

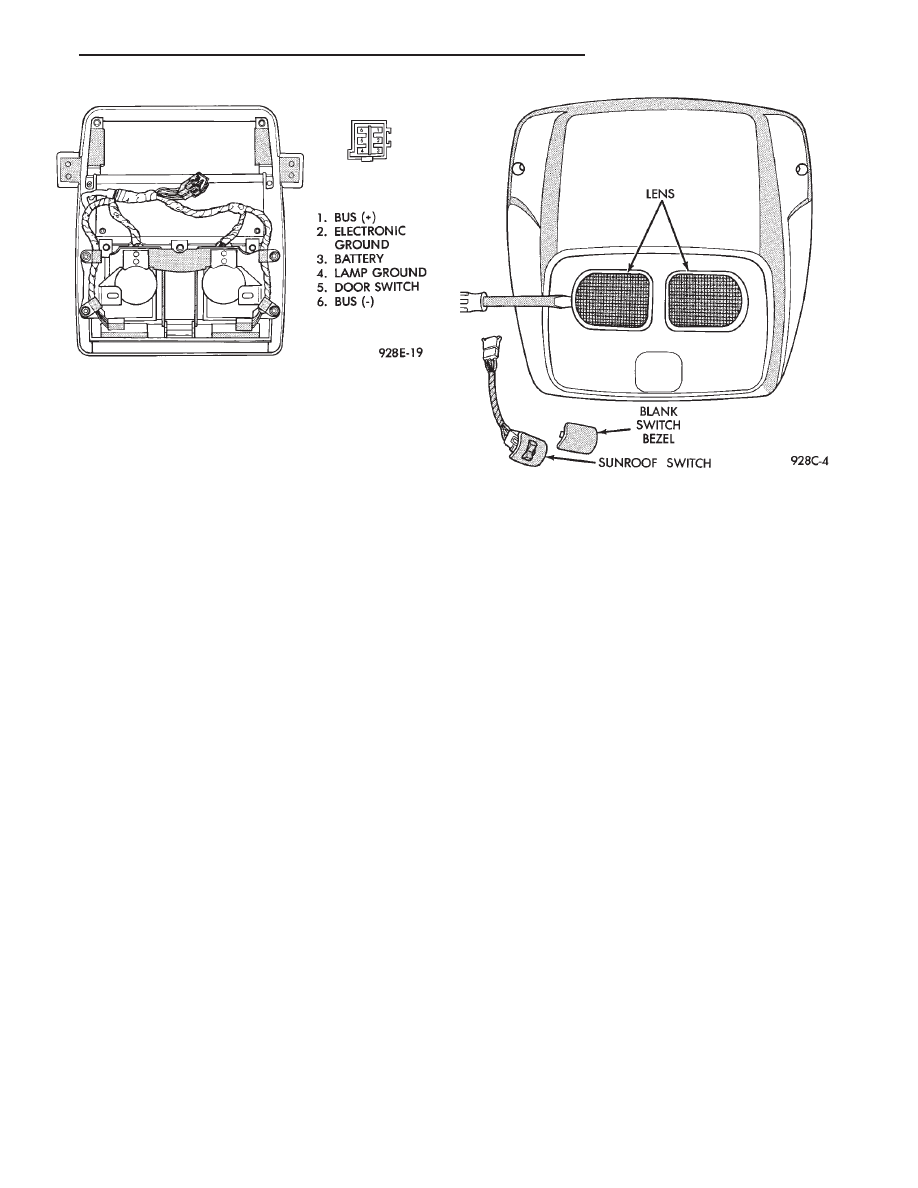

Fig. 6 EVIC Overhead Console Connector

Fig. 7 Reading/Courtesy Lamp Console

Ä

OVERHEAD CONSOLE

8C - 11

AMBIENT TEMPERATURE SENSOR

(1) Remove screws attaching grille and remove

grille.

(2) Remove screw attaching sensor to radiator clo-

sure panel (Fig. 8).

(3) For installation, reverse above procedures.

ENGINE COMPARTMENT NODE REMOVAL

(1) Remove screws attaching grille and remove

grille.

(2) Disconnect wire harness connector.
(3) Remove screw attaching engine compartment

node to the closure panel (Fig. 9).

(4) For installation, reverse above procedures.

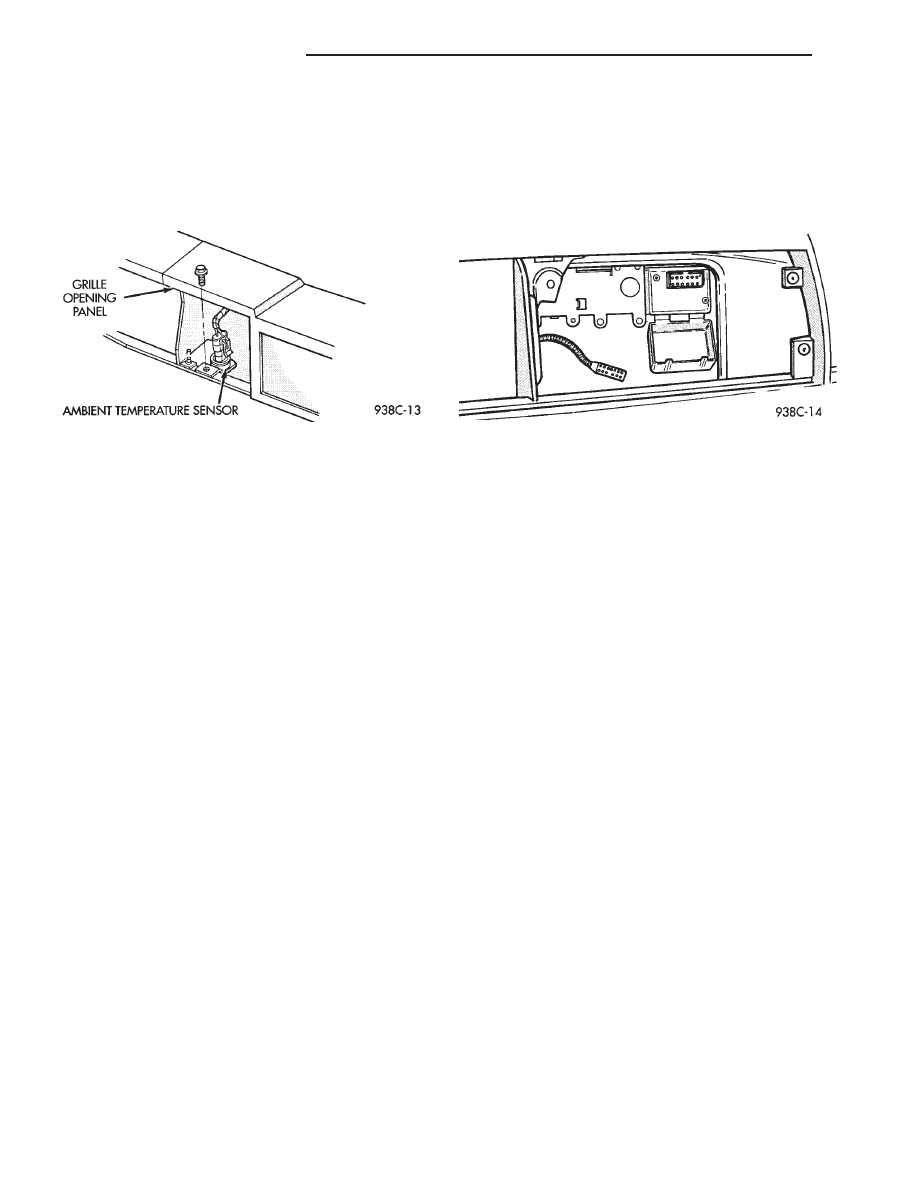

Fig. 8 Ambient Temperature Sensor

Fig. 9 Engine Compartment Node

8C - 12

OVERHEAD CONSOLE

Ä

AG AND AJ BODIES

INDEX

page

page

Ambient Temperature Sensor Removal

. . . . . . . . . 20

Compass Calibration

. . . . . . . . . . . . . . . . . . . . . . 16

Compass Diagnostics

. . . . . . . . . . . . . . . . . . . . . . 18

Compass Module Replacement

. . . . . . . . . . . . . . 20

Demagnetizing Procedure

. . . . . . . . . . . . . . . . . . 17

Electronic Vehicle Information Center (EVIC) . . . . . 13
Electronic Vehicle Information Center (EVIC)

Removal

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Engine Compartment Node (ECN)

. . . . . . . . . . . . 15

Engine Compartment Node Compass Calibration

. 16

Engine Node Sensor Removal

. . . . . . . . . . . . . . . 20

Map Reading Lamps

. . . . . . . . . . . . . . . . . . . . . . 13

Overhead Console Replacement

. . . . . . . . . . . . . 20

Thermometer and Compass

. . . . . . . . . . . . . . . . . 16

Variance Procedure

. . . . . . . . . . . . . . . . . . . . . . . 17

MAP READING LAMPS

The map lamps are actuated by pressing on the lens.

These same lamps also serve as courtesy lamps when-
ever a door is opened. The illuminated entry system is
activated, or the headlamp switch is turned fully
clockwise (Fig. 1).

LAMP REPLACEMENT

(1) Remove lens by inserting a screw driver or knife

blade into slot located along-side of lens. Once screw-
driver is inserted pry lens to the side and swing down
as it unhooks from housing edge.

(2) Remove lamp by pulling straight down.
(3) Install new lamp by pushing firmly into recep-

tacle.

(4) Snap lens into position taking care to orient the

tabs on the lens with the slots in the housing.

LAMP TEST

(1) Close vehicle doors.
(2) Press each lamp switch. Right hand switch

should light passenger lamp and left hand switch
should light drivers lamp.

(3) If either of the lamps fail to illuminate, open

vehicle doors.

(a) If lamp does not illuminate check for a burned

out lamp.

(b) If lamp illuminates when doors are open check

switch and wiring.

ELECTRONIC VEHICLE INFORMATION CENTER
(EVIC)

The Electronic Vehicle Information Center is a com-

puter controlled warning system which, monitors vari-
ous sensors used on the vehicle. The system supple-
ments the warning indicators in the instrument
cluster. Visual warning messages are displayed by a
digital display (Fig. 2).

When a warning message has been activated, a tone

will sound to attract the driver’s attention. The warn-
ing message will then be displayed on the EVIC center
until the condition is corrected or a new display func-
tion is called up. A tone will announce each new
warning condition.

For complete diagnostic procedures for the EVIC

systems, refer to the Body-Chassis Diagnostic Test
Procedures Manual.

The EVIC has a 24 function system that provides the

driver with visual messages when a warning con-

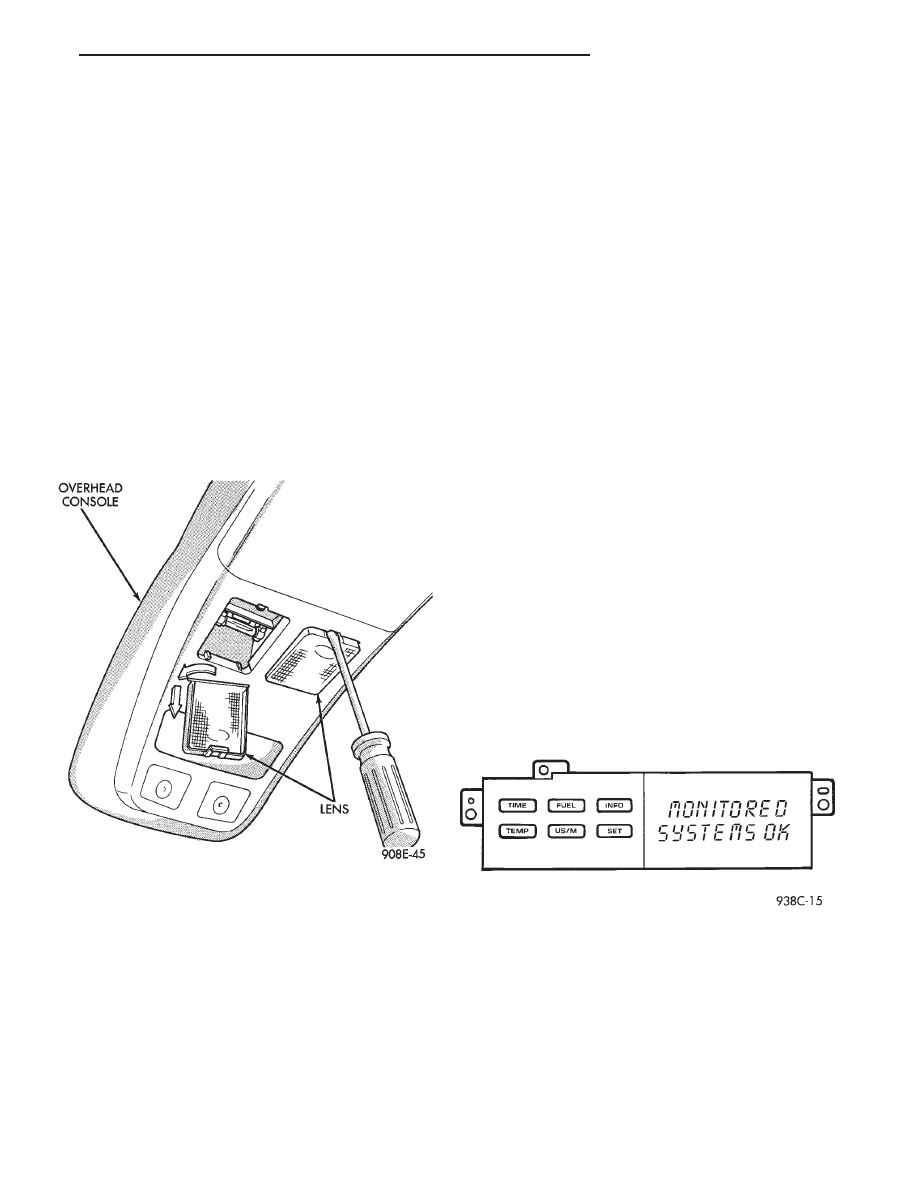

Fig. 1 Overhead Console Lamp Replacement

Fig. 2 EVIC

Ä

OVERHEAD CONSOLE

8C - 13

dition exists. These messages are displayed on the
center of the instrument panel.

For complete EVIC operating instructions, refer to

the Owners Manual provided with the vehicle.

EVIC BUTTON FUNCTIONS

TIME button will display:

• Time of day

• Day of week

• Day of month

• Month of year

• To set HOURS, press TIME button and within four
seconds press the SET button. An arrow will appear
on the display and point to the hours. Press and hold
the SET button to advance the hours or INFO button
to set back the hours.
• To set MINUTES, press TIME button. The arrow
will point to the minutes. Press and hold the SET
button to advance the minutes or INFO button to set
back the minutes.
• To set DAY of WEEK, press TIME button. An ar-
row will appear on the display and point to the Day.
Press and hold the SET button to move the day for-
ward or INFO button to move it backward.
• To set DAY of MONTH, press TIME button. The
arrow will point to Date. Press and hold the SET
button to advance the date or INFO button to move
it backwards.
• To set MONTH of YEAR, press TIME button. The
arrow will point to the Month. Press and hold the
SET button to advance the Month forward or INFO
button to move backward.

TEMP button, pressing the Temp button will dis-

play:
• The temperature outside the vehicle

• Vehicle direction define by an eight point compass

If Compass has lost calibration or not receiving

good information from the engine compartment node,
an asterisk (*) will flash on the display and the word
calibrate will appear. Refer to Compass Calibration.

FUEL BUTTON, WILL DISPLAY:

• Pressing FUEL button the first time will show, the
estimated number of miles that can be driven with
the remaining fuel. The destination to empty indica-
tion will vary every few seconds as the amount of
fuel and fuel efficiency is calculated. This function
can not be reset.
• Pressing the FUEL button second time; will dis-
play the fuel consumed.
• Pressing the FUEL button third time; will display
the average fuel economy in miles per gallon since
last reset. The display will be updated every 16 sec-
onds.
• Pressing the FUEL button forth time, the current
fuel economy will be displayed. The current fuel
economy will be up updated every two seconds.

• To reset Fuel consumed, press SET button until
the fuel consumed message is displayed and then
within five seconds press SET button.
• To reset AVERAGE FUEL ECONOMY, press the
FUEL button until average fuel economy is displayed
and within five seconds press SET button.

TRIP RESET, press FUEL button and wait four

seconds press the SET button twice. This clears all
trip information and the message Trip Reset will be
displayed. This will occur only if a reset function is
currently being displayed. The reset functions:
• Fuel consumed

• Average fuel economy message

INFO button, will active a MONITORED SYS-

TEMS OK message on display if all monitored sys-
tems are operating properly. If a problem is detected,
the appropriate message will be displayed.

SET button, will clear the various functions after

they have been displayed. It is used to enter the
clock set or compass variance modes. This button is
also used to reset certain trip computer functions and
the maintenance reminder message.

The EVIC display may be turned off by pressing

the TIME and SET buttons at the same time. Press-
ing the buttons a second time will restore the dis-
play.

EVIC INFORMATION SOURCES

The EVIC monitors information provided by the

body controller, engine compartment node and pow-
ertrain control module. Refer to Body Diagnostic Test
Procedure Manual for test procedures.

The Body Controller is a micro-controller unit

which, informs the EVIC via the CCD bus of:
• Time of day

• Day of week

• Day of month

• Month of year

• Fuel range

• Fuel consumed

• Fuel efficiency

• Warning messages as noted in Fig. 3.

The Engine Compartment Node is a microcomputer

controlled unit which, informs the EVIC via the CCD
bus of:
• Outside temperature

• Compass direction

THE FOLLOWING ARE WARNING MESSAGES:

• Low brake fluid

• Low coolant level

• Low engine oil level

The powertrain control module is a microcomputer

controlled unit which, informs the EVIC via the CCD
bus of the following warning messages:
• Engine temperature high

• Voltage improper
