(8) For

installation,

reverse

above

procedures.

Clean corrosion/dirt from the cable and wire termi-
nals before installing wiring to the solenoid.

BOSCH OR NIPPONDENSO STARTER—3.0L/
3.3L/3.8L ENGINE

(1) Disconnect NEGATIVE battery cable (Fig. 1).
(2) Raise vehicle.
(3) Remove three starter attaching bolts at engine/

transaxle (Fig. 4).

(4) Remove the two wire connector terminal nuts

and remove wiring connector (Bosch, Fig. 5) (Nippon-
denso, Fig. 6 or 7).

(5) Remove starter from vehicle (Bosch, Fig. 8)

(Nippondenso, Fig. 9).

(6) For

installation,

reverse

above

procedures.

Clean corrosion/dirt from the cable and wire termi-
nals before installing wiring to the solenoid.

STARTER COMPONENT REPLACEMENT

Caution: When servicing the starter assembly off
the vehicle, do not clamp the starter to a vice. In-
ternal damage may result.

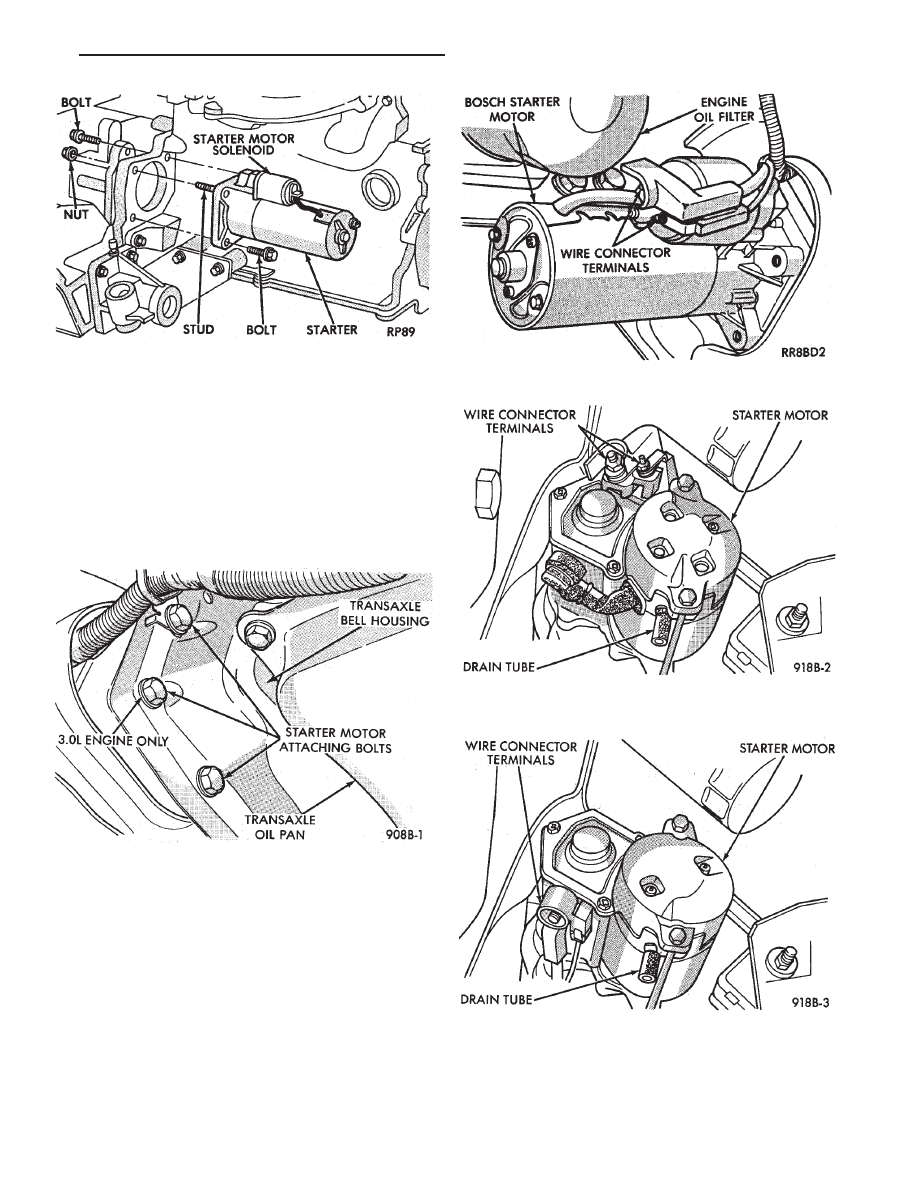

Fig. 3 Bosch Starter—2.2L/2.5L Engine

Fig. 4 Remove or Install Attaching Bolts—Typical

Fig. 5 Wire Terminal Connections—Bosch Starter

Fig. 6 Wire Terminal Connections—3.0L

Engine—Nippondenso Starter

Fig. 7 Wire Terminal Connections—3.3L/3.8L

Engine—Nippondenso Starter

Ä

BATTERY/STARTER/GENERATOR SERVICE

8B - 5

NIPPONDENSO STARTER GEAR AND CLUTCH

REMOVAL AND INSTALLATION

(1) Remove the two gear housing attaching screws

and separate the gear housing from the solenoid
housing (Fig. 10). The pinion gear, pinion gear bear-
ing, and drive gear will be loose between the solenoid
housing and gear housing (Fig. 11). When reinstall-
ing pinion gear and bearing, wipe with a clean rag
and coat with lightweight high temperature wheel
bearing grease. Place the lubricated bearing and
gear over the bearing shaft in the gear housing (Fig.
12).

(2) Remove the starter gear and clutch assembly

from the solenoid housing (Fig. 13).

(3) For assemble, reverse above procedures.

BOSCH STARTER SOLENOID REPLACEMENT

(1) Remove field terminal nut (Fig. 14).
(2) Remove field terminal (Fig. 15).
(3) Remove field washer (Fig. 16).

(4) Remove three solenoid mounting screws (Fig.

17).

(5) Remove the solenoid from the starter assembly.
(6) For installation, reverse above procedures.

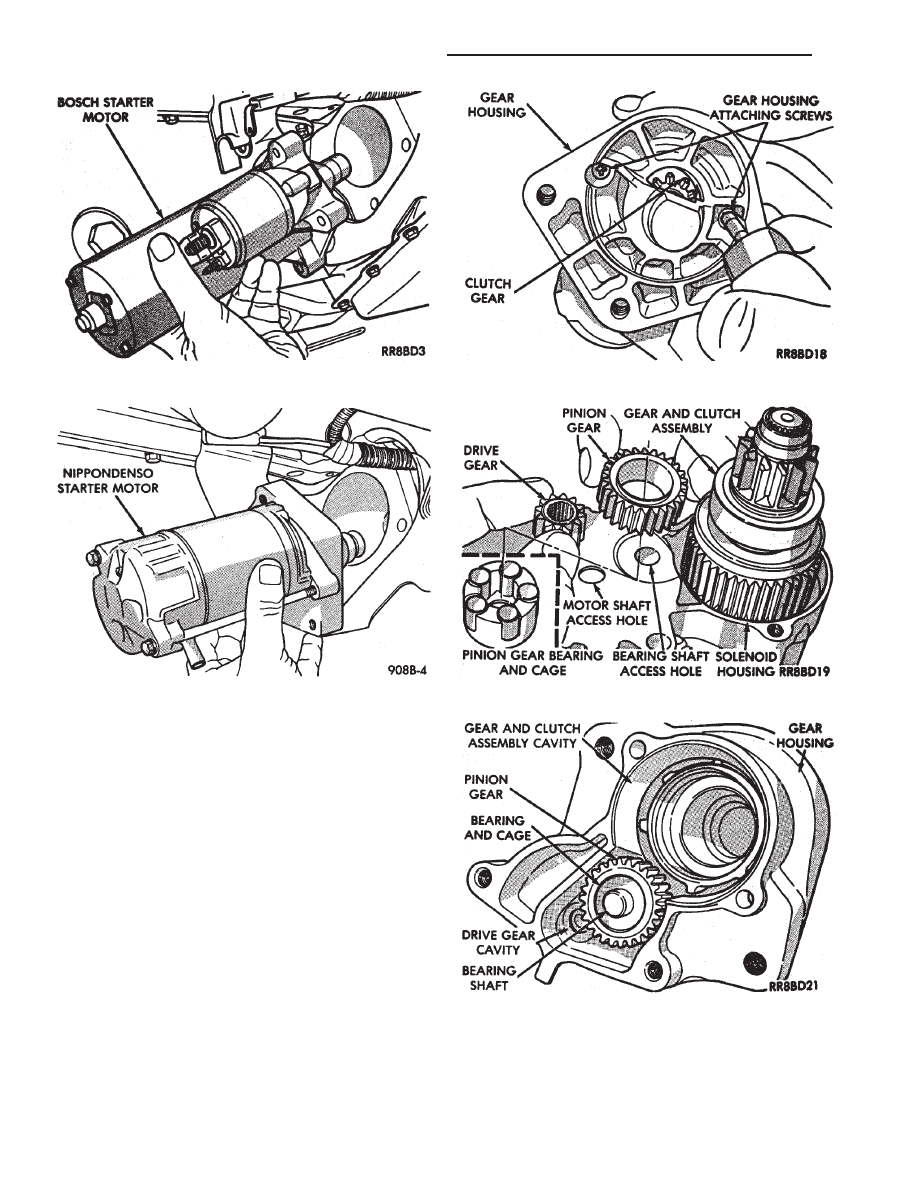

Fig. 8 Remove/Install Starter—Bosch—Typical

Fig. 9 Remove/Install

Starter—Nippondenso—Typical

Fig. 10 Remove or Install Gear Housing

Fig. 11 Remove or Install Drive and Pinion Gears

Fig. 12 Lubricate and Install Pinion Gear Bearing

8B - 6

BATTERY/STARTER/GENERATOR SERVICE

Ä

BOSCH STARTER GEAR AND CLUTCH
REPLACEMENT

(1) Remove solenoid assembly (Fig. 18).
(2) Remove the two through-bolts securing the

starter drive end housing to the motor housing (Fig.
19) and separate housings.

(3) Remove rubber seal (Fig. 20).

(4) Pull the gear and clutch assembly from the

drive end housing (Fig. 21).

(5) For installation, reverse above procedures.

STARTER INTERLOCK SWITCH: CLUTCH PEDAL
MOUNTED/MANUAL TRANSMISSION ONLY

For electrical diagnostics, refer to Group 8A, Bat-

tery/Starting/Charging Systems Diagnostics, Starter
relays.

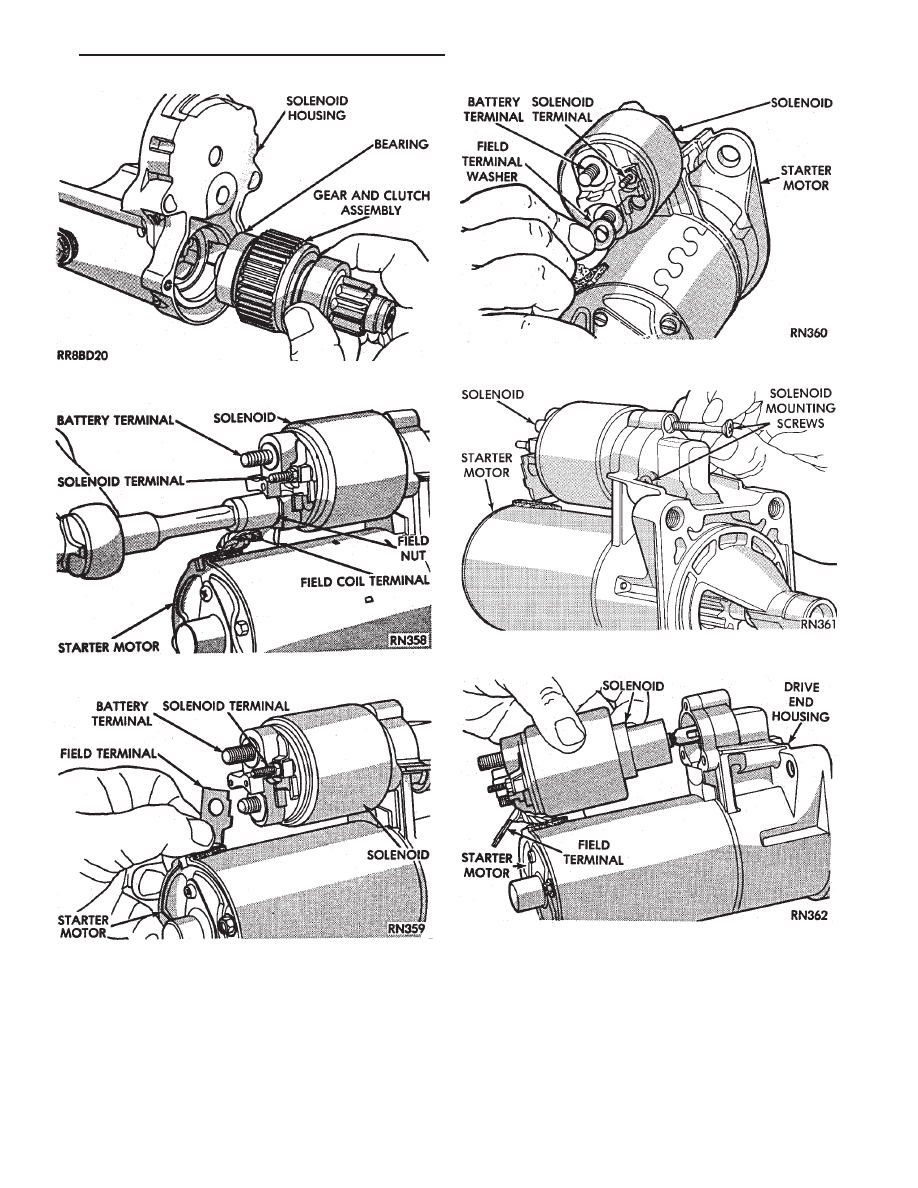

Fig. 13 Gear and Clutch Assembly

Fig. 14 Field Terminal Nut

Fig. 15 Field Coil Terminal

Fig. 16 Field Terminal Washer

Fig. 17 Solenoid Mounting Screws

Fig. 18 Solenoid

Ä

BATTERY/STARTER/GENERATOR SERVICE

8B - 7

For replacement and adjustment of this switch, re-

fer to Group 6, Manual Transaxle Clutch, Manual
Transaxle Starter Interlock Switch.

NEUTRAL STARTER AND BACK-UP SWITCH

For

electrical

diagnostics

when

checking

the

starter circuits, refer to Group 8A, Battery/Starting/
Charging Systems Diagnostics, Starter Relays.

For removal and installation of neutral switch, re-

fer to Group 21, Transaxle Neutral Starter and
Back-up Switch Replacement.

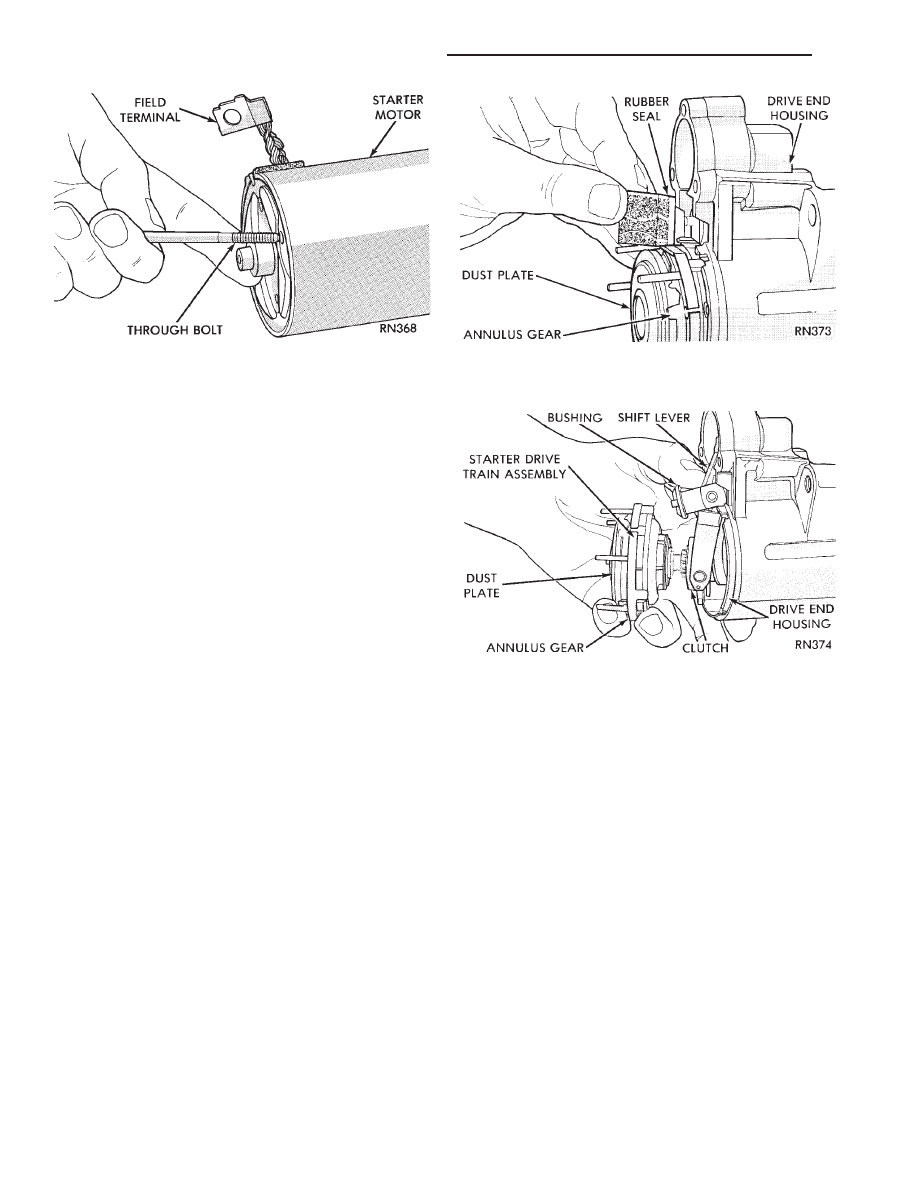

Fig. 19 Through-Bolt

Fig. 20 Rubber Seal

Fig. 21 Starter Drive Gear Train
