(4) Remove screws holding latch to door end frame.
(5) Separate latch from rear door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR GLASS

REMOVAL (FIG. 19)

(1) Remove rear door trim panel.
(2) Remove silencer pad and water shield.
(3) Remove door frame trim moulding.
(4) Remove screws holding lift plate to door glass.
(5) Loosen glass slam bumpers.
(6) Lift glass upward through opening at top of

door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR WINDOW REGULATOR

REMOVAL

(1) Remove rear door trim panel.
(2) Remove silencer pad and water shield.
(3) Remove bolts holding regulator to inner door

panel.

(4) Slide regulator lift arm roller from lift plate

channel.

(5) Separate regulator from door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR GLASS LIFT PLATE AND GUIDE BAR

REMOVAL (FIG. 19)

(1) Remove rear door glass.
(2) Remove bolts holding upper guide bar mount

bracket to inner door panel.

(3) Remove nut holding guide bar to lower door

bottom frame.

(4) Slide lift plate channel from regulator roller.
(5) Separate guide bar from door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR FIXED GLASS OUTER COVER—AY-S
BODY

REMOVAL (FIG. 20)

(1) Remove inner rear door fixed trim bezel.
(2) Remove screws holding fixed glass outer cover

to door frame.

(3) Separate cover from door.

INSTALLATION

Reverse the preceding operation.

REAR DOOR OUTER COVER—AY-P BODY

REMOVAL (FIG. 21)

(1) Remove rear door trim panel and upper frame

trim covers.

(2) Remove screws holding rear door outer cover to

door upper frame.

(3) Separate outer cover from door.

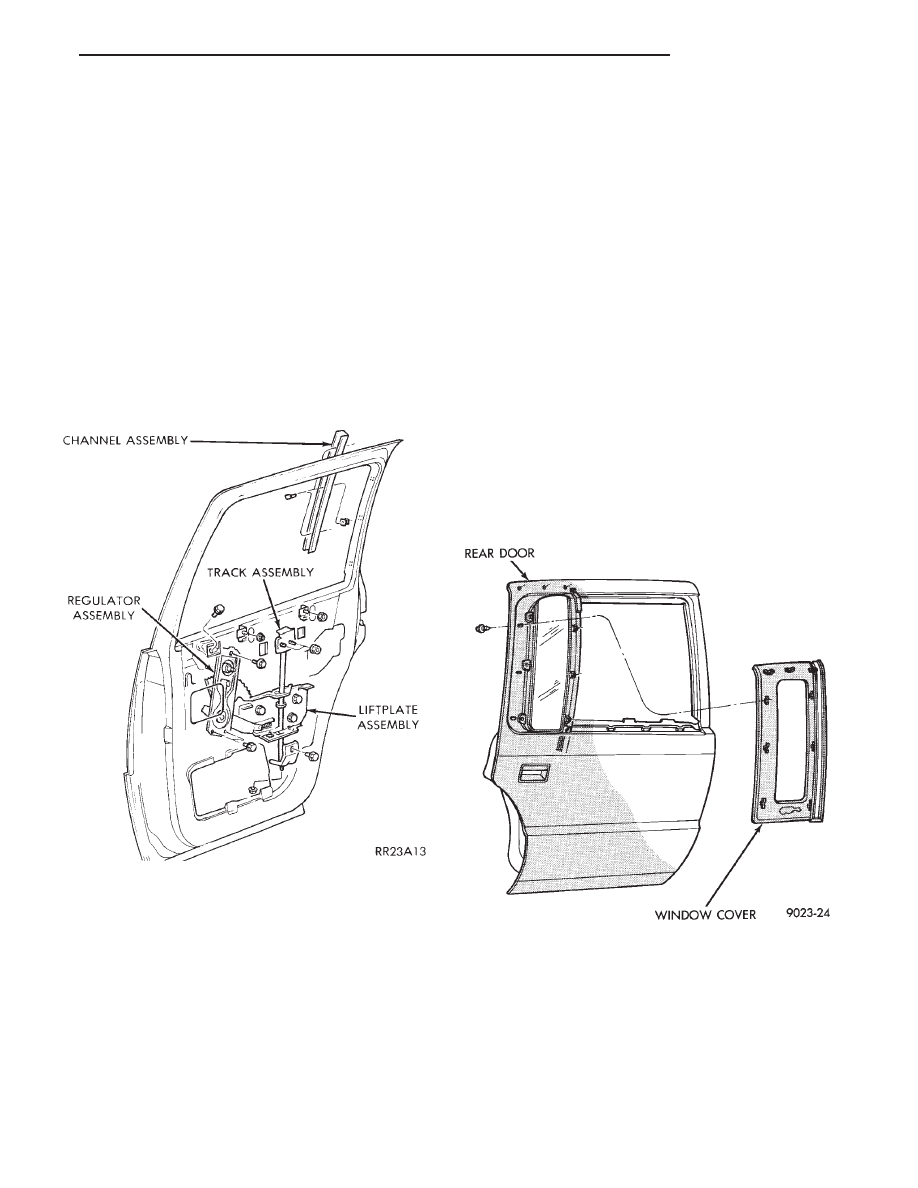

Fig. 19 Rear Door

Fig. 20 Rear Door Fixed Glass Outer Cover—AY-S

Body

Ä

AY-BODY

23 - 141

INSTALLATION

Reverse the preceding operation.

REAR DOOR FIXED WINDOW MODULE

REMOVAL (FIG. 22)

(1) Remove rear door trim panel.
(2) Remove rear door glass.
(3) Remove screws and bolts holding rear door

fixed glass module to door.

(4) Separate fixed glass module from door.

INSTALLATION

Reverse the preceding operation.

OVERHEAD CONSOLE

REMOVAL (FIG. 23)

(1) Remove screws holding overhead console to re-

inforcement bracket.

(2) Slide overhead console rearward to separate re-

inforcement bracket retainer tab from console.

(3) Lower console from roof and disconnect wire

connectors.

INSTALLATION

Reverse The preceding operation.

HEAD LINING

REMOVAL (FIG. 24)

(1) Disconnect battery negative cable.
(2) Pull dome lamp downward to disengage from

retaining ring in head lining. Separate lens from
lamp body and remove bulb. Separate bulb holder
from lamp body. Remove attaching screw holding re-

taining ring to roof bow, if equipped.

(3) Remove screws holding coat hooks to roof above

rear doors.

(4) Remove roof rail and A-pillar mouldings.
(5) Remove screws holding sun visors to roof

header and disconnect wire connector, if equipped.
Remove inboard sun visor hangers.

(6) Remove overhead console, if equipped.
(7) Pull front reading lamp downward to disengage

from retaining ring in head lining and disconnect
wire connector. Remove screws holding retaining
ring to roof header, if equipped.

(8) Remove pinch welt holding headlining to sun

roof opening, if equipped.

(9) Remove inside rear view mirror from wind-

shield bracket if necessary.

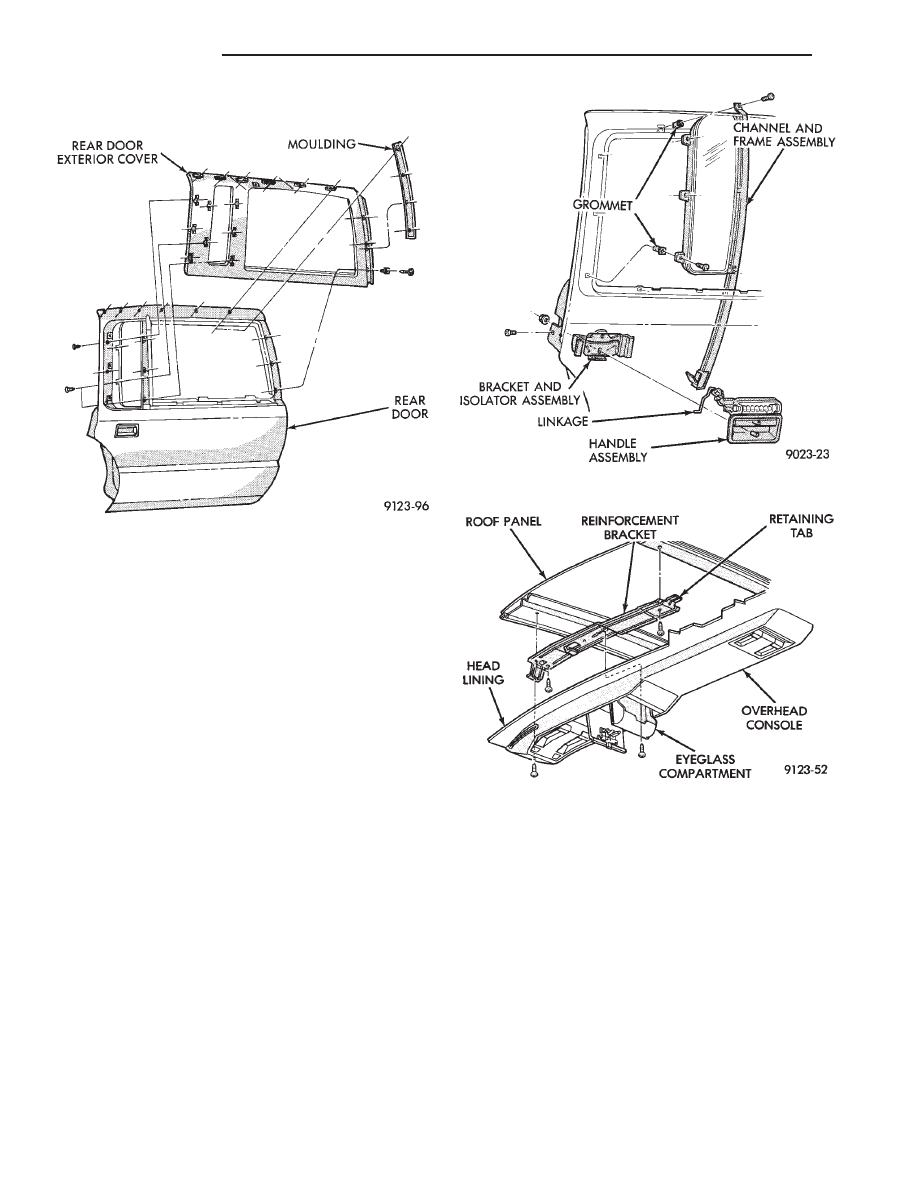

Fig. 21 Rear Door Outer Cover—AY-P Body

Fig. 22 Rear Door Fixed Window

Fig. 23 Overhead Console

23 - 142

AY-BODY

Ä

(10) Disengage hook and loop fasteners holding

head lining to roof above rear window and slide head
lining forward about 25 mm (1 in.).

(11) Shift the front of head lining to one side to

pull head lining from behind B-pillar trim. Pull head
lining from behind other B-pillar trim.

(12) Allow front of head lining to drop downward.

Slide head lining forward from behind quarter panel
trim.

(13) Remove head lining from vehicle.

INSTALLATION

Reverse the preceding operation.

COWL PANEL TRIM AND SCUFF PLATES

COWL PANEL AND DOOR OPENING SCUFF
PLATE REMOVAL (FIG. 25)

(1) Open front door.
(2) Remove screw holding trim panel to cowl, for-

ward of the front door opening.

(3) Remove screws holding scuff plate to door sill.
(4) Separate cowl panel trim and scuff plate from

vehicle.

COWL PANEL AND DOOR OPENING SCUFF
PLATE INSTALLATION

Reverse the preceding operation.

REAR DOOR OPENING SCUFF PLATE
REMOVAL (FIG. 25)

(1) Open rear door.
(2) Remove screws holding scuff plate to door sill.
(3) Separate scuff plate from vehicle.

REAR DOOR OPENING SCUFF PLATE
INSTALLATION

Reverse the preceding operation.

A-PILLAR AND ROOF RAIL MOULDINGS

A-PILLAR MOULDING REMOVAL (FIG. 25)

(1) Open front door.
(2) Disengage clips holding A-pillar moulding to

roof rail above door opening.

(3) Remove push-in fastener holding lower A-pillar

trim to pillar.

(4) Slide A-pillar moulding upward and pull rear-

ward to separate moulding from A-pillar.

A-PILLAR MOULDING INSTALLATION

Reverse the preceding operation.

REAR DOOR ROOF RAIL MOULDING
REMOVAL (FIG. 25)

(1) Open rear door.
(2) Disengage clips holding roof rail moulding to

roof rail above rear door opening.

(3) Separate moulding from vehicle.

REAR DOOR ROOF RAIL MOULDING
INSTALLATION

Reverse the preceding operation.

B-PILLAR TRIM PANEL

REMOVAL (FIG. 25)

(1) Remove roof rail mouldings and scuff plates as

necessary.

(2) Remove shoulder harness turning loop cover.

Remove bolt holding turning loop to B-pillar.

(3) Remove bolt holding seat belt to floor below

B-pillar.

(4) Remove screws holding upper B-pillar trim to

pillar and separate trim from pillar.

(5) Remove screws holding lower b-pillar trim to

pillar and separate trim from pillar.

INSTALLATION

Reverse the preceding operation.

QUARTER TRIM PANEL

REMOVAL (FIG. 25)

(1) Remove roof rail mouldings and scuff plates as

necessary.

(2) Remove shoulder harness turning loop cover.

Remove bolt holding turning loop to quarter panel.

(3) Remove rear seat cushion and back.
(4) Remove fastener holding quarter trim to roof

rail.

(5) Remove screws holding quarter trim panel to

wheelhouse kickup.

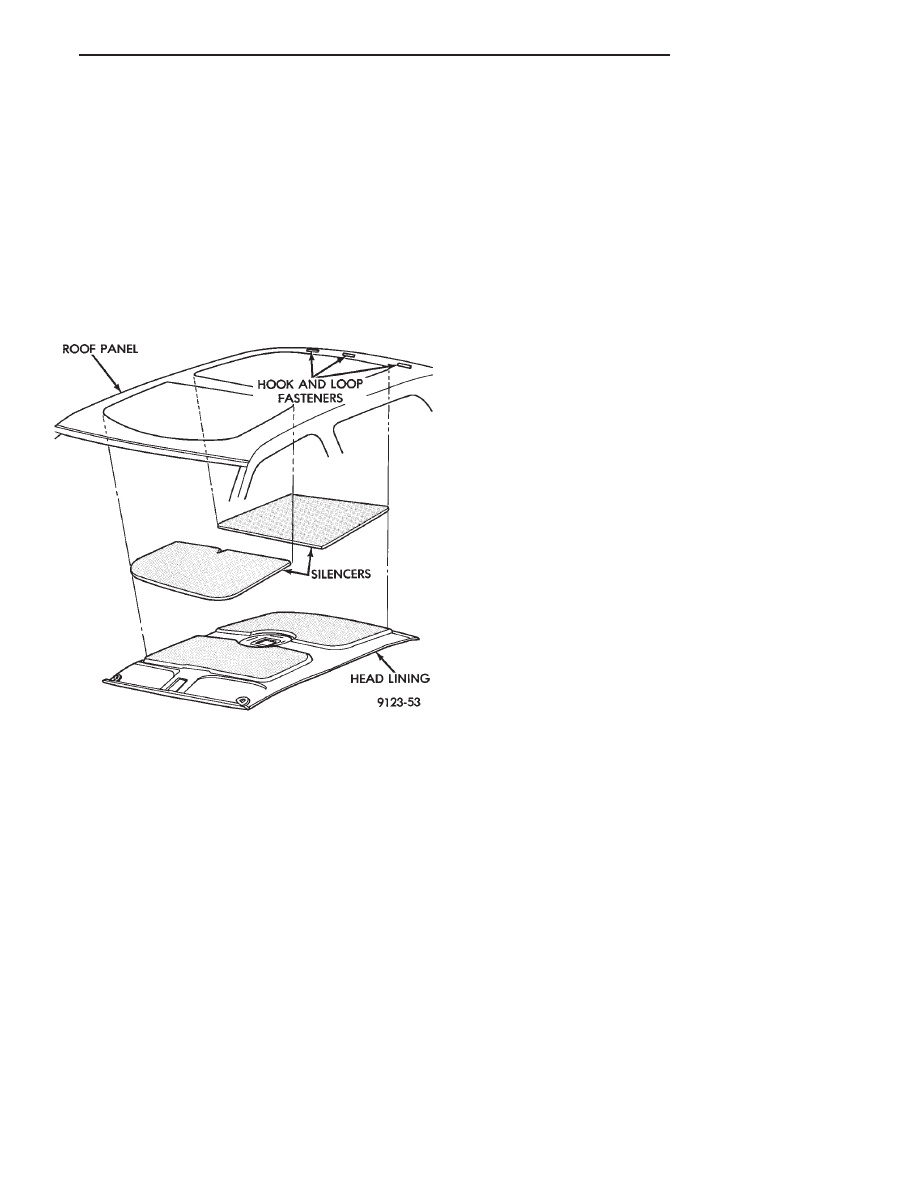

Fig. 24 Head Lining—Typical

Ä

AY-BODY

23 - 143

(6) Pull trim panel forward and separate from ve-

hicle.

(7) Remove bolt holding lap belt anchor to floor

and push end of belt through access hole in trim
panel.

INSTALLATION

Reverse the preceding operation.

REAR SHELF TRIM PANEL

REMOVAL (FIG. 25)

(1) Remove one quarter trim panel.
(2) Remove center high mounted stop lamp cover.

Refer to Group 8L, Lamps for instructions.

(3) Disengage clips holding trim to shelf panel and

separate trim from vehicle.

INSTALLATION

Reverse the preceding operation.

FRONT SEAT BELTS

OUTBOARD SHOULDER HARNESS/LAP BELT
REMOVAL (FIG. 26)

(1) Remove B-pillar trim panel.
(2) Remove bolt holding seat belt retractor to

B-pillar.

(3) Separate retractor from vehicle.

OUTBOARD SHOULDER HARNESS/LAP BELT
INSTALLATION

Reverse the preceding operation.

INBOARD BUCKLE/CENTER OCCUPANT
BELTS REMOVAL (FIG. 26)

Vehicles equipped with front bucket seats with cen-

ter console do not have center occupant belts.

(1) Remove bolt holding inboard buckle/center oc-

cupant belt to floor.

(2) Disconnect seat belt sensor wire connector.
(3) Separate buckle/belt assembly from vehicle.

INBOARD BUCKLE/CENTER OCCUPANT BELT
INSTALLATION

Reverse the preceding operation.

REAR SEAT BELTS

OUTBOARD SHOULDER HARNESS/LAP BELT
REMOVAL (FIG. 27)

(1) Remove quarter trim panel.
(2) Remove bolt holding lap belt to floor at wheel-

house kickup.

(3) Remove bolt holding turning loop to inner

quarter panel.

(4) Remove bolt holding seat belt retractor to quar-

ter panel.

OUTBOARD SHOULDER HARNESS/LAP BELT
INSTALLATION

Reverse the preceding operation.

INBOARD BUCKLE/CENTER OCCUPANT
BELTS REMOVAL (FIG. 27)

(1) Remove rear seat cushion.
(2) Remove bolt holding inboard buckle/center oc-

cupant belt to floor.

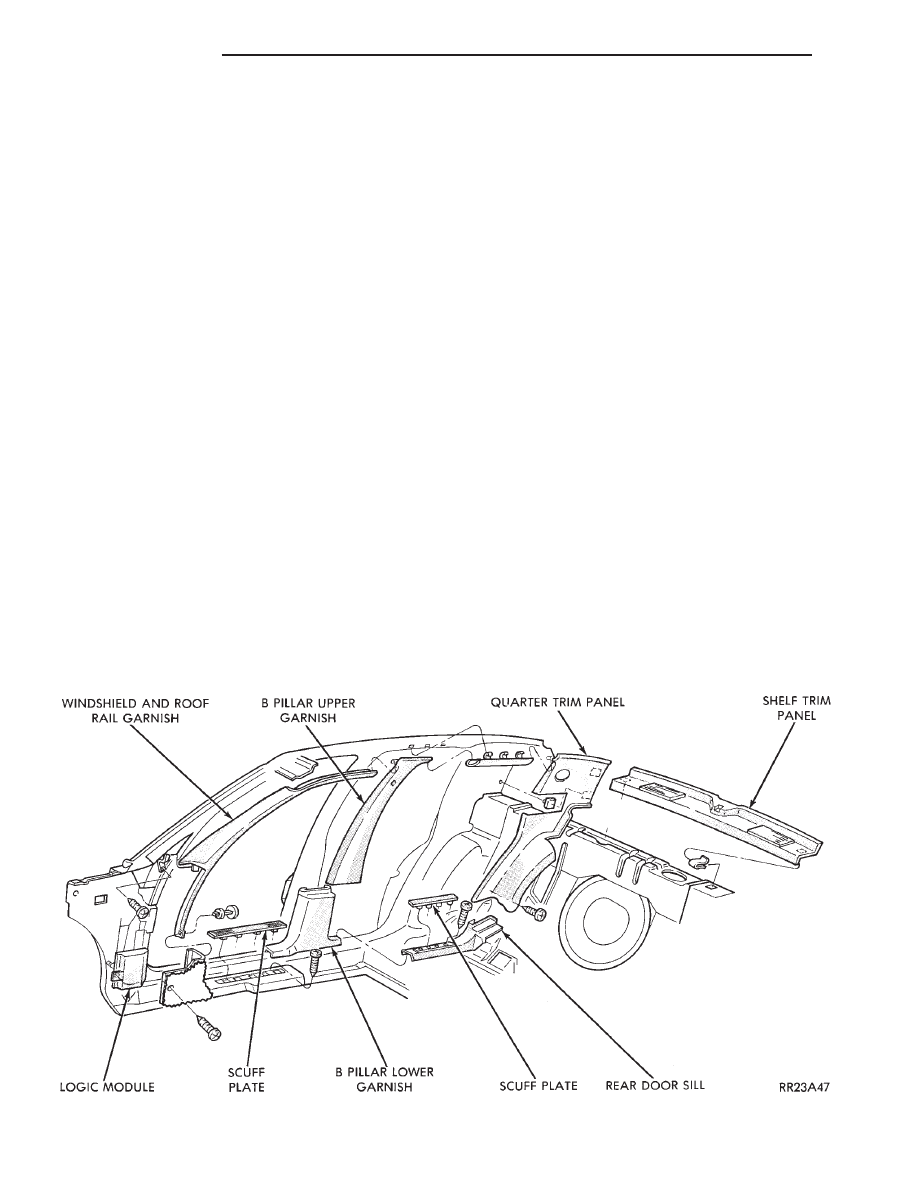

Fig. 25 Interior Mouldings, Panels, and Trim Covers
