INSTALLATION

Reverse the preceding operation. Use a suitable

contact adhesive to secure sling well to seat back
support and wherever necessary

TOP FRAME

REMOVAL

(1) Remove rear seat cushion and back.
(2) Remove quarter trim panels.
(3) Disengage convertible top header latches.
(4) From in luggage compartment, remove nuts

and bolts holding tack strip to deck and quarter pan-
els. Lift sling well upward to gain access to fasteners.

(5) Separate sling well from seat back reinforce-

ment and wire hangers.

(6) Lower convertible top.
(7) Remove bolts holding top frame to quarter

panel mounting supports.

(8) Disconnect upper top lift assist cylinder mount-

ing.

(9) Separate top frame from vehicle.

INSTALLATION

Reverse the preceding operation. Align top to

achieve proper sealing at roof rail and header weath-
erstrips.

FRONT DOOR GLASS

REMOVAL

(1) Remove door trim panel.
(2) Remove window frame cap from above station-

ary glass wing (Fig. 19).

(3) Remove bolts holding division channel to inner

door panel (Fig. 20).

(4) Push door glass forward to disengage window

regulator roller from lift channel on glass.

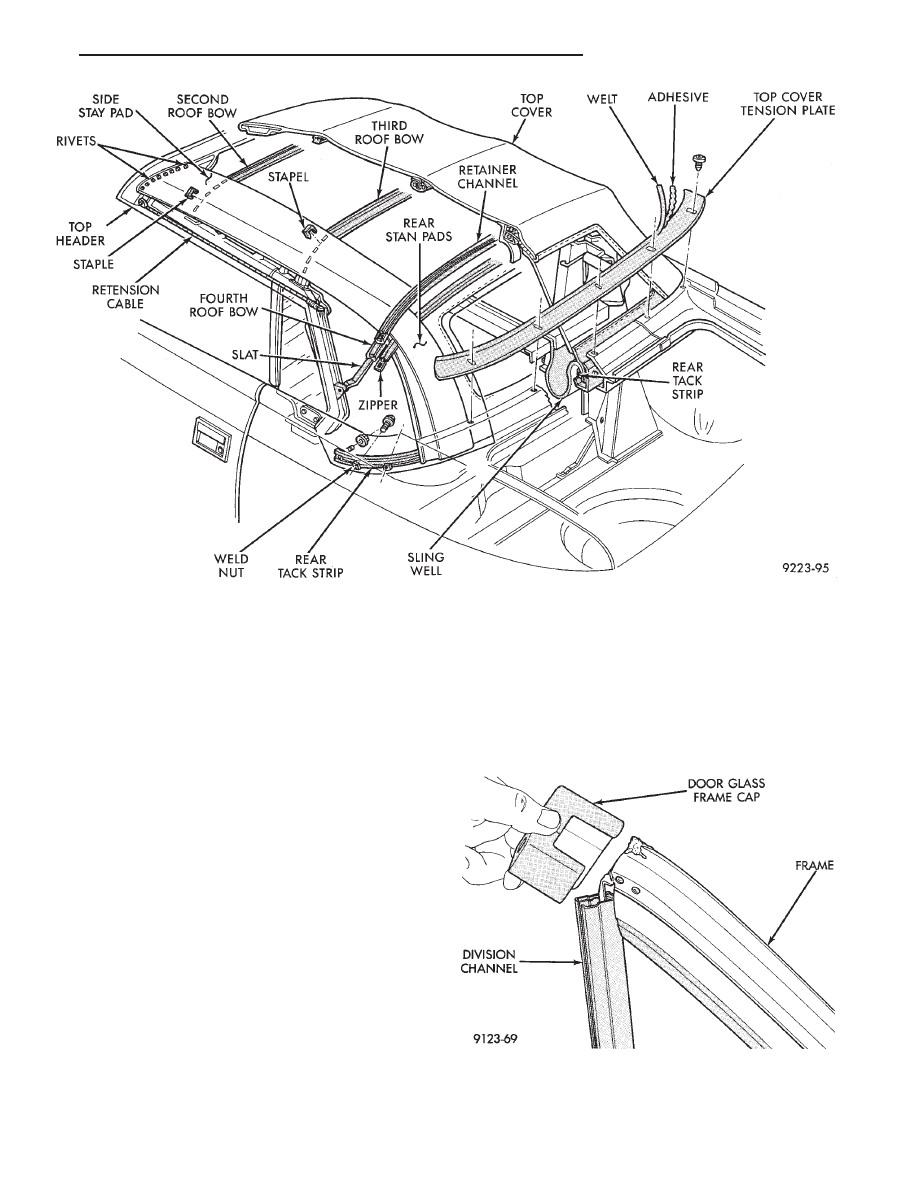

Fig. 18 Top Cover and Stay Pads

Fig. 19 Door Glass Frame Cap

Ä

AP/27 CONVERTIBLE

23 - 125

(5) Lift glass upward from opening at top of door.
(6) Separate glass from division channel (Fig. 21).

INSTALLATION

Reverse the preceding operation.

FRONT DOOR STATIONARY GLASS AND DIVISION
CHANNEL

REMOVAL

(1) Remove front door glass.

(2) Drill out rivets holding division channel to door

frame (Fig. 22).

(3) Separate division channel from stationary glass

and remove glass from door (Fig. 23).

(4) Lift division channel upward, out of the door.
(5) Pull the stationary glass weatherstrip from the

division channel.

INSTALLATION

Install the division channel weatherstrip on the

stationary glass. Position the glass in the door frame
and reverse the removal operation.

FRONT DOOR STATIONARY GLASS CHANNEL
WEATHERSTRIP

REMOVAL

(1) Remove stationary glass.
(2) Pull weatherstrip from door frame channel

(Fig. 24).

INSTALLATION

Loosen outside rear view mirror if necessary, and

reverse the removal operation.

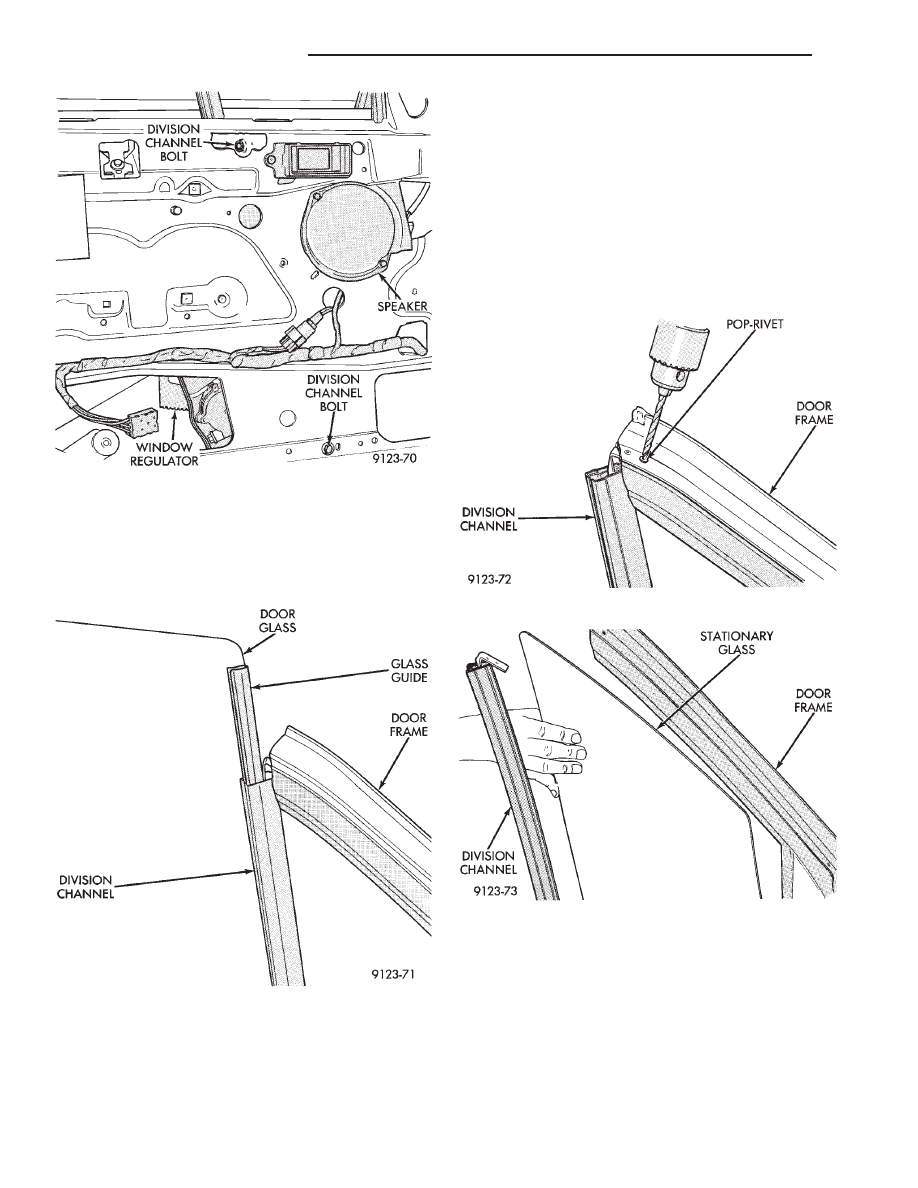

Fig. 20 Division Channel Bolts

Fig. 21 Front Door Glass

Fig. 22 Pop-rivet Removal

Fig. 23 Front Door Stationary Glass

23 - 126

AP/27 CONVERTIBLE

Ä

DOOR GLASS REAR CHANNEL

REMOVAL (FIG. 25)

(1) Remove door trim panel.
(2) Raise door glass to full up position.
(3) Remove bolts holding rear channel to inner

door panel and door end frame.

(4) Separate channel from door.

INSTALLATION

Reverse the preceding operation.

FRONT DOOR BELT MOULDING AND
WEATHERSTRIP

REMOVAL (FIG. 26)

(1) Remove door glass.
(2) Remove side view mirror.
(3) Remove screws holding belt moulding to outer

door panel upper flange.

(4) Separate belt moulding and weatherstrip from

door.

INSTALLATION

Reverse the preceding operation.

FRONT DOOR STRIKER GUIDE SOCKET

REMOVAL (FIG. 27)

(1) Remove door trim panel.
(2) Remove screws holding guide socket to door

end frame.

(3) Separate guide socket from door.

INSTALLATION

Reverse the preceding operation

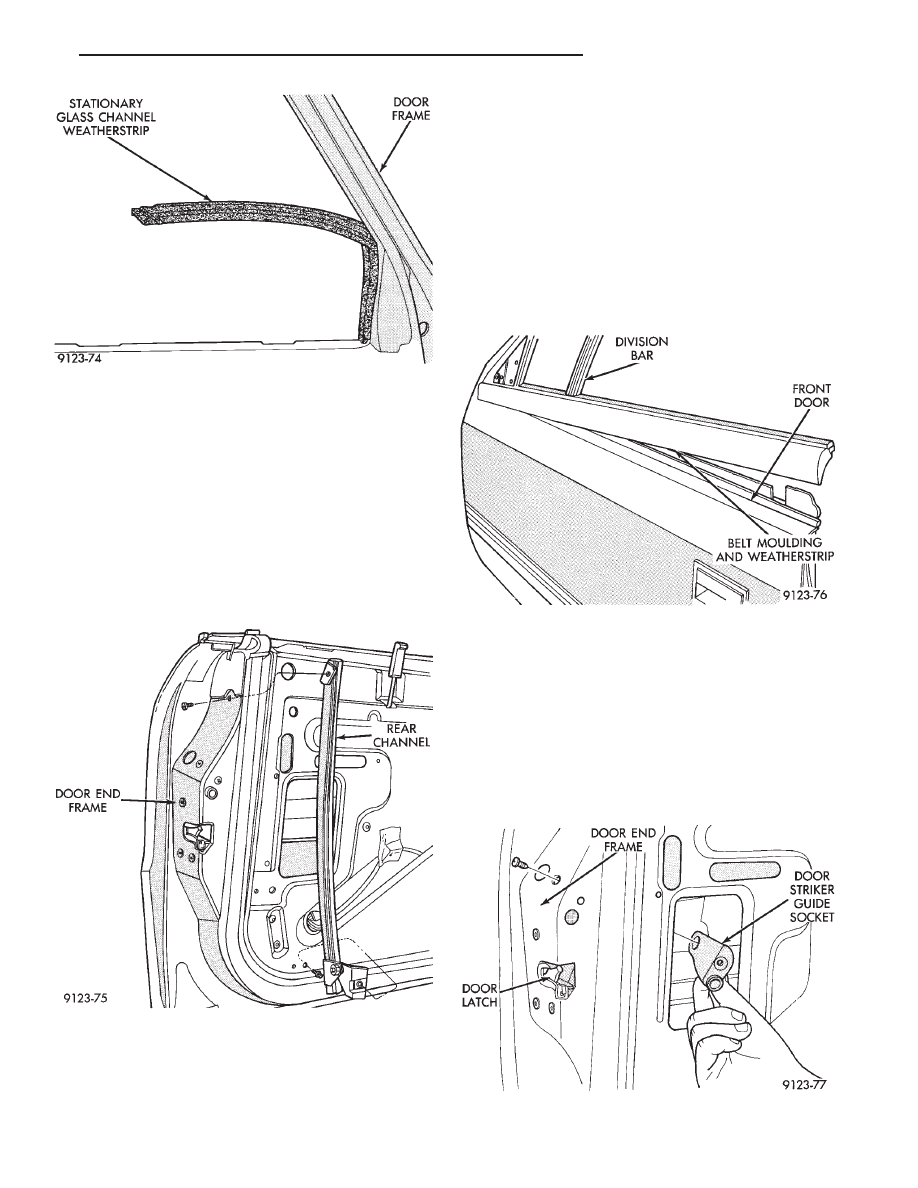

Fig. 24 Front Door Stationary Glass Channel

Weatherstrip

Fig. 25 Front Door Glass Rear Channel

Fig. 26 Front Door Belt Moulding and Weatherstrip

Fig. 27 Front Door Striker Guide Socket

Ä

AP/27 CONVERTIBLE

23 - 127

REAR SEAT BACK

REMOVAL (FIG. 28)

(1) Remove seat cushion.
(2) Raise sling well behind quarter trim panels to

gain access to seat back nuts.

(3) Reach beneath sling well and remove nuts

holding seat back to support reinforcement.

(4) Separate seat back from vehicle.

INSTALLATION

Reverse the preceding operation.

QUARTER TRIM PANEL

REMOVAL (FIG. 29)

(1) Remove bolts holding front outboard seat belt

to floor. Remove cover from belt end.

(2) Remove screws holding quarter trim to inner

quarter panel.

(3) Remove push-in fastener holding top of door

opening weatherstrip to quarter trim panel.

(4) Remove door opening sill plate as necessary to

clear quarter trim.

(5) Remove courtesy lamp and disconnect wire con-

nector.

(6) Separate trim panel from inner quarter panel

and disconnect speaker wire.

(7) Remove bolts holding rear outboard seat belt to

inner quarter panel.

(8) Push seat belt end through openings in trim

panel and remove trim panel from vehicle.

INSTALLATION

Reverse the preceding operation.

DOOR STRIKER GUIDE

REMOVAL (FIG. 30)

(1) Remove quarter trim panel as necessary to

gain access to striker guide attachments.

(2) Remove nuts holding striker guide to inner

quarter panel.

(3) Separate striker guide from lock pillar.

INSTALLATION

Reverse the preceding operation.

FRONT SEAT BELT RETRACTOR

REMOVAL (FIG. 31)

(1) Remove quarter trim panel as necessary to

gain access to seat belt retractor.

(2) Remove bolt holding shoulder harness turning

loop to inner quarter panel.

(3) Remove bolt holding seat belt retractor to inner

quarter panel.

(4) Separate seat belt from vehicle.

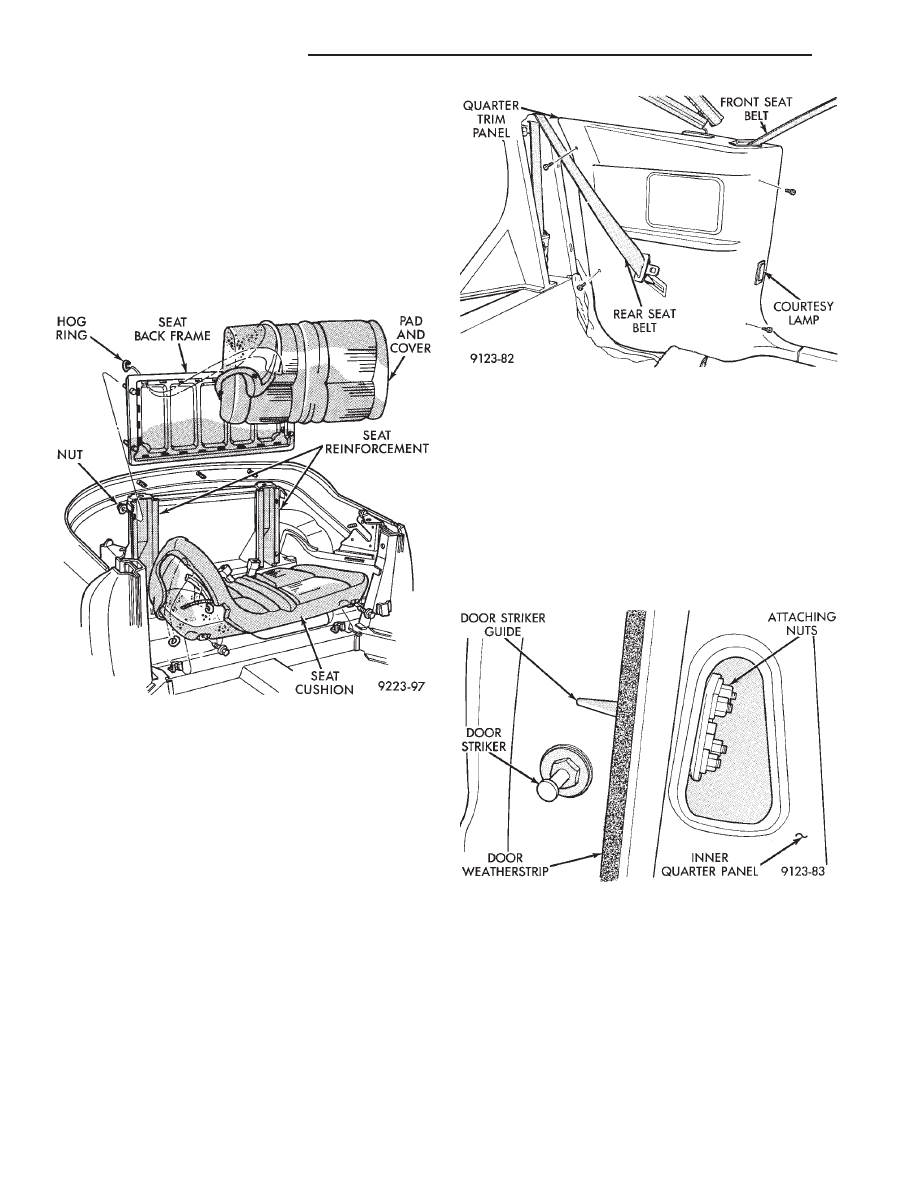

Fig. 28 Rear Seat Attaching Nuts

Fig. 29 Quarter Trim Panel

Fig. 30 Door Striker Guide

23 - 128

AP/27 CONVERTIBLE

Ä
