REAR SEATS

REAR SEAT CUSHION REMOVAL

(1) Remove bolts holding cushion to floor.
(2) Disconnect center occupant seat belts from

cushion.

(3) Remove cushion from vehicle.

REAR SEAT CUSHION INSTALLATION

Reverse the preceding operation.

REAR SEAT BACK REMOVAL

(1) Remove rear seat cushion assembly.
(2) Remove bolts holding seat back to rear floor

kick-up.

(3) Lift seat back upward to disengage upper hooks

from shelf support panel.

(4) Separate seat back from vehicle.

REAR SEAT BACK INSTALLATION

Reverse the preceding operation.

BODY MOULDINGS

STICK-ON BODY SIDE MOULDING REMOVAL
AND INSTALLATION

(1) Warm the effected stick-on moulding and body

metal to approximately 38°C (100°F) using a suitable
heat lamp or heat gun.

(2) Pull stick-on moulding from painted surface.
(3) Remove adhesive tape residue from painted

surface of vehicle.

(4) If moulding is to be reused, Remove tape resi-

due from moulding. Clean back of moulding with Mo-
par

t, Super Kleen solvent or equivalent. Wipe

moulding dry with lint free cloth. Apply new body
side moulding (two sided adhesive) tape to back of
moulding.

(5) Clean body surface with Super Kleen solvent or

equivalent. Wipe surface dry with lint free cloth.

(6) Apply a length of masking tape on the body,

parallel to the top edge of the moulding to use as a
guide, if necessary.

(7) Remove protective cover from tape on back of

moulding. Apply moulding to body below the mask-
ing tape guide.

(8) Remove masking tape guide and heat body and

moulding, see step one. Firmly press moulding to
body surface to assure adhesion.

FRONT WHEEL OPENING MOULDING
REMOVAL

(1) Remove screws holding wheel opening mould-

ing to front fender.

(2) Separate moulding from fender.

FRONT WHEEL OPENING MOULDING
INSTALLATION

(1) Position moulding in wheel opening and start

top center screw of wheel opening moulding.

(2) Install screws around wheel opening.

REAR WHEEL OPENING MOULDING REMOVAL

(1) Remove screws holding wheel opening mould-

ing to quarter panel.

(2) Separate wheel opening moulding from quarter

panel.

REAR WHEEL OPENING MOULDING
INSTALLATION

(1) Position moulding in wheel opening and start

top center screw of wheel opening moulding.

(2) Install screws around wheel opening.

VINYL ROOF BONNET

REMOVAL (FIG. 27)

(1) Remove quarter panel trim covers.
(2) Remove head lining.
(3) Remove nuts holding transverse roof moulding

to roof panel and separate moulding from vehicle.

(4) Remove nuts holding vinyl top bonnet to roof.
(5) Remove rear deck filler panel.
(6) Remove screws holding rear window opening

lower valance to body.

(7) Disengage hook and loop fasteners holding vi-

nyl top bonnet to quarter panel.

(8) Pull vinyl top bonnet away from top panel to

separate bonnet from anti-flutter sealer holding bon-
net to roof.

INSTALLATION

(1) Clean anti-flutter sealer from roof surface and

inside of vinyl roof bonnet.

(2) Apply a 20 mm (0.75 in.) bead of anti-flutter

sealer across the roof panel at the mid point between
the front of the bonnet and rear of roof.

(3) Apply a 20 mm (0.75 in.) by 150 mm (6 in.)

bead of anti-flutter sealer down each roof side panel
at mid point between the door opening and rear of
roof.

(4) Place the bonnet into position on the roof panel

and align to proper fit.

(5) Reverse the removal operation.

REAR DECK FILLER PANEL

REMOVAL (FIG. 28)

(1) Raise truck lid to full up position.
(2) Remove screws holding rear deck filler panel to

body in the front trunk opening gutter.

(3) Close trunk lid, do not latch.
(4) Lift filler panel upward and separate from ve-

hicle.

Ä

AC-BODY

23 - 49

INSTALLATION

Reverse the preceding operation.

REAR WINDOW GLASS

REMOVAL (FIG. 29)

The rear window moulding often cannot be sal-

vaged after removal operation is completed. Verify
moulding availability from the parts supplier before
removing moulding.

(1) Remove rear deck filler panel.
(2) Pull rear window moulding from between glass

and roof panel.

(3) Remove interior trim as necessary to gain ac-

cess to rear window defogger wire connector and
ground screw, if equipped.

(4) Remove vinyl roof bonnet, if equipped.

WARNING: WEAR EYE AND HAND PROTECTION
WHEN HANDLING SAFETY GLASS. PERSONAL IN-
JURY CAN RESULT.

CAUTION: Do not damage body or trim finish when
cutting out glass or applying fence primer.

(5) Cut the urethane around the perimeter of the

back window glass. Refer to Windshield section of
this group for proper procedures.

(6) Separate the rear window from the vehicle.

INSTALLATION

(1) Prepare the work area, window fence, and glass

the same way as described in the Windshield section
of this group.

(2) Place fence spacers at the locations shown (Fig.

29).

(3) Apply a 10 mm (0.4 in.) bead of urethane

around the perimeter of the glass.

(4) Install the glass in the same manner described

in the Windshield section of this group.

(5) Install the rear window moulding in the gap

between the glass and the roof panel.

(6) Secure moulding and glass in position with

suitable tape. Remove tape after urethane has cured.

(7) Connect rear window defogger wiring. Install

interior trim and rear deck filler panel.

(8) After urethane has cured, water test rear win-

dow to verify repair. Verify rear window defogger op-
eration, see Group 8N, Rear Window Defogger.

TRUNK LID

REMOVAL (FIG. 30)

(1) Raise trunk lid to full up position.
(2) Disconnect the trunk lamp wire connector.
(3) Mark all bolt and hinge attachment locations

with a grease pencil or other suitable device to pro-
vide reference marks for installation. When install-
ing trunk lid, align all marks and secure bolts. The
trunk lid should be aligned to 4 mm (0.160 in.) gap
to the quarter panels and flush across the top sur-
faces along quarter panels.

(4) Remove the top trunk lid to hinge attaching

bolts and loosen the bottom bolts until they can be
removed by hand.

(5) With assistance of a helper at the opposite side

of the vehicle to support the trunk lid, remove the
bottom trunk lid to hinge attaching bolts. Separate
the trunk lid from the vehicle.

INSTALLATION

Reverse the preceding operation.

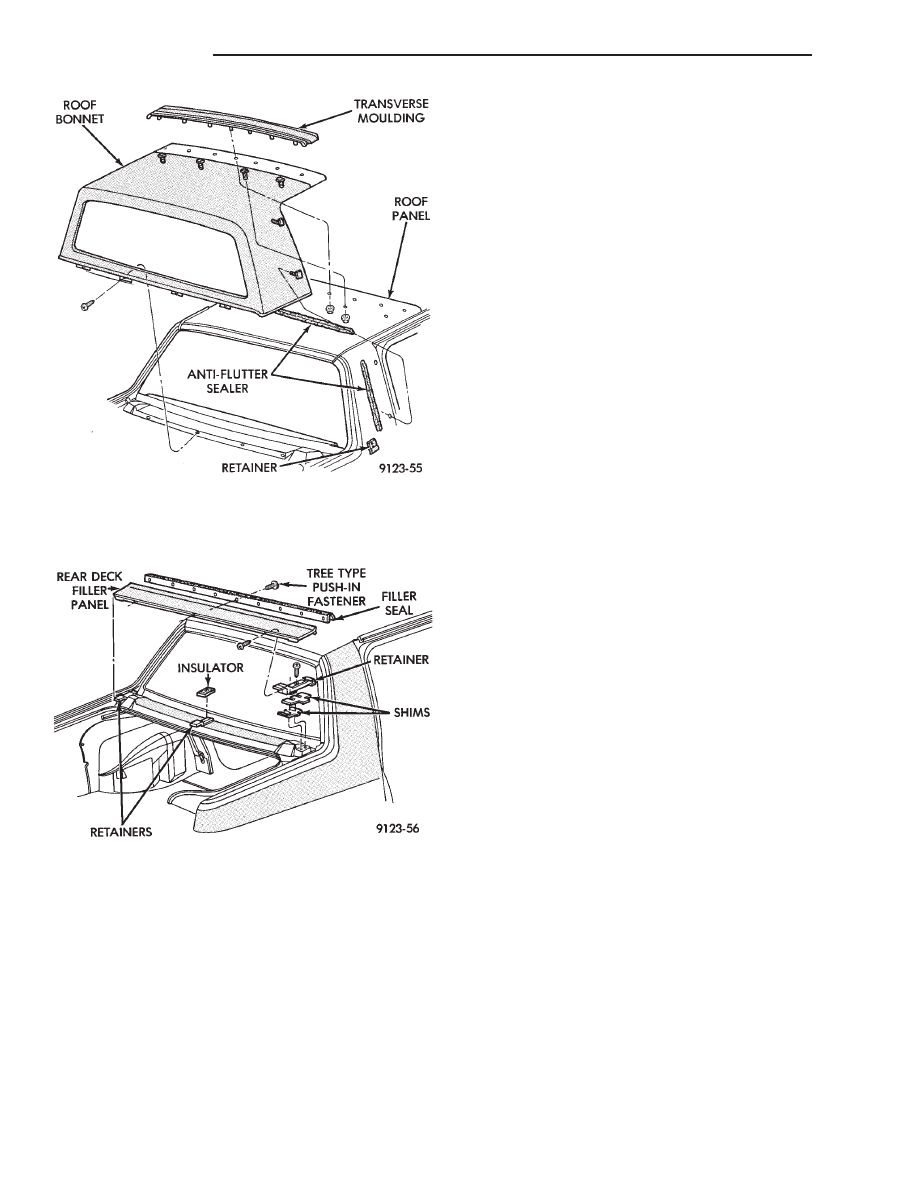

Fig. 27 Vinyl Roof Bonnet—Typical

Fig. 28 Rear Deck Filler Panel—Typical

23 - 50

AC-BODY

Ä

TRUNK LID HINGE

REMOVAL

(1) Remove rear deck filler panel.
(2) Disconnect trunk lid lift torsion bars from

hinges.

(3) Mark all attaching bolt, nut, and component lo-

cations with a suitable marking device. Use marks
as a reference when installing hinge.

(4) Remove bolts holding trunk lid to hinge.
(5) Remove nuts and bolts holding hinge to closure

panel below rear window glass.

(6) Separate hinge from vehicle.

INSTALLATION

Reverse the preceding operation.

TRUNK LID TORSION BAR

REMOVAL

(1) Raise and support trunk lid in the full up posi-

tion.

(2) Remove trunk lining as necessary to gain ac-

cess to torsion bars.

(3) Disengage adjusting end torsion bar from the

slot in the tension adjustment bracket.

(4) Pivot torsion bar out of lift arm swivel.
(5) Disconnect torsion bar from hinge.

INSTALLATION

Reverse the preceding operation.

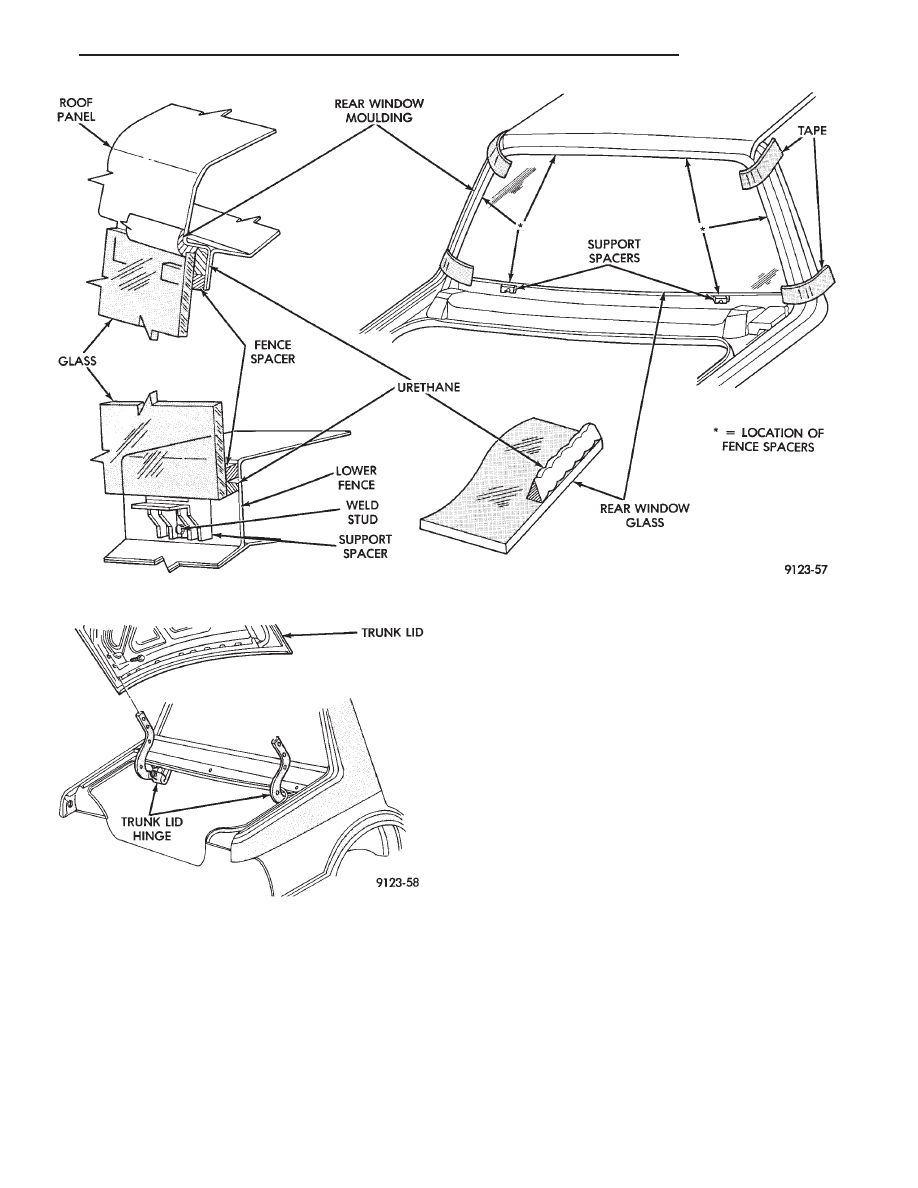

Fig. 29 Rear Window Glass—Typical

Fig. 30 Trunk Lid

Ä

AC-BODY

23 - 51

AG-VEHICLE BODY COMPONENT SERVICE

INDEX

page

page

A-Pillar and Roof Rail Mouldings

. . . . . . . . . . . . . 61

Body Side Applique

. . . . . . . . . . . . . . . . . . . . . . . 60

Body Side Mouldings

. . . . . . . . . . . . . . . . . . . . . . 60

Closure Panel Sight Shield

. . . . . . . . . . . . . . . . . 52

Cowl Cover

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Door Glass

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Door Glass Opening Moulding

. . . . . . . . . . . . . . . 59

Door Latch

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Door Opening Scuff Plates

. . . . . . . . . . . . . . . . . 61

Door Opening Weatherstrips

. . . . . . . . . . . . . . . . 60

Door Trim Panel

. . . . . . . . . . . . . . . . . . . . . . . . . 56

Floor Carpet

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Front Center Console

. . . . . . . . . . . . . . . . . . . . . 64

Front Door and Hinge

. . . . . . . . . . . . . . . . . . . . . 56

Front Door Silencer and Water Shield

. . . . . . . . . 56

Front End Splash Shields

. . . . . . . . . . . . . . . . . . 54

Front Fender

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Front Seat Belts

. . . . . . . . . . . . . . . . . . . . . . . . . 61

Front Seats

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Fuel Fill Door

. . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Glass Run Weatherstrip

. . . . . . . . . . . . . . . . . . . 58

Head Lining

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Hood and Hinges

. . . . . . . . . . . . . . . . . . . . . . . . 52

Hood Applique

. . . . . . . . . . . . . . . . . . . . . . . . . . 54

Hood Latch and Release Cable

. . . . . . . . . . . . . . 53

Hood Latch Safety Catch

. . . . . . . . . . . . . . . . . . 54

Inside Latch Release Handle

. . . . . . . . . . . . . . . . 59

Lift Gate

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Lift Gate and Fuel Fill Door Release Cables

. . . . 69

Lift Gate Latch and Striker

. . . . . . . . . . . . . . . . . 68

Lift Gate Lock Cylinder

. . . . . . . . . . . . . . . . . . . . 68

Lift Gate Prop Cylinder

. . . . . . . . . . . . . . . . . . . . 67

Lift Gate Spoiler

. . . . . . . . . . . . . . . . . . . . . . . . . 67

Lift Gate Trim

. . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Lower Quarter Trim Panel

. . . . . . . . . . . . . . . . . . 61

Lower Tail Panel Trim Cover

. . . . . . . . . . . . . . . . 61

Manual Window Lift Plate and Guide

. . . . . . . . . . 58

Manual Window Regulator

. . . . . . . . . . . . . . . . . . 57

Manual Window Regulator

. . . . . . . . . . . . . . . . . . 58

Outside Door Latch Release Handle

. . . . . . . . . . 58

Overhead Console

. . . . . . . . . . . . . . . . . . . . . . . . 65

Power Door Lock Actuator

. . . . . . . . . . . . . . . . . . 59

Power Window Regulator

. . . . . . . . . . . . . . . . . . 57

Quarter Glass Module

. . . . . . . . . . . . . . . . . . . . . 66

Quarter Panel Spoiler

. . . . . . . . . . . . . . . . . . . . . 67

Rear Seat Belts

. . . . . . . . . . . . . . . . . . . . . . . . . . 62

Rear Seats

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Rear Window Glass

. . . . . . . . . . . . . . . . . . . . . . 65

Roof Seam Molding

. . . . . . . . . . . . . . . . . . . . . . . 66

Side View Mirror

. . . . . . . . . . . . . . . . . . . . . . . . . 59

Sunroof Lift Control

. . . . . . . . . . . . . . . . . . . . . . . 65

Tail Lamp Closure Panel

. . . . . . . . . . . . . . . . . . . 69

Upper Quarter Trim Panel

. . . . . . . . . . . . . . . . . . 61

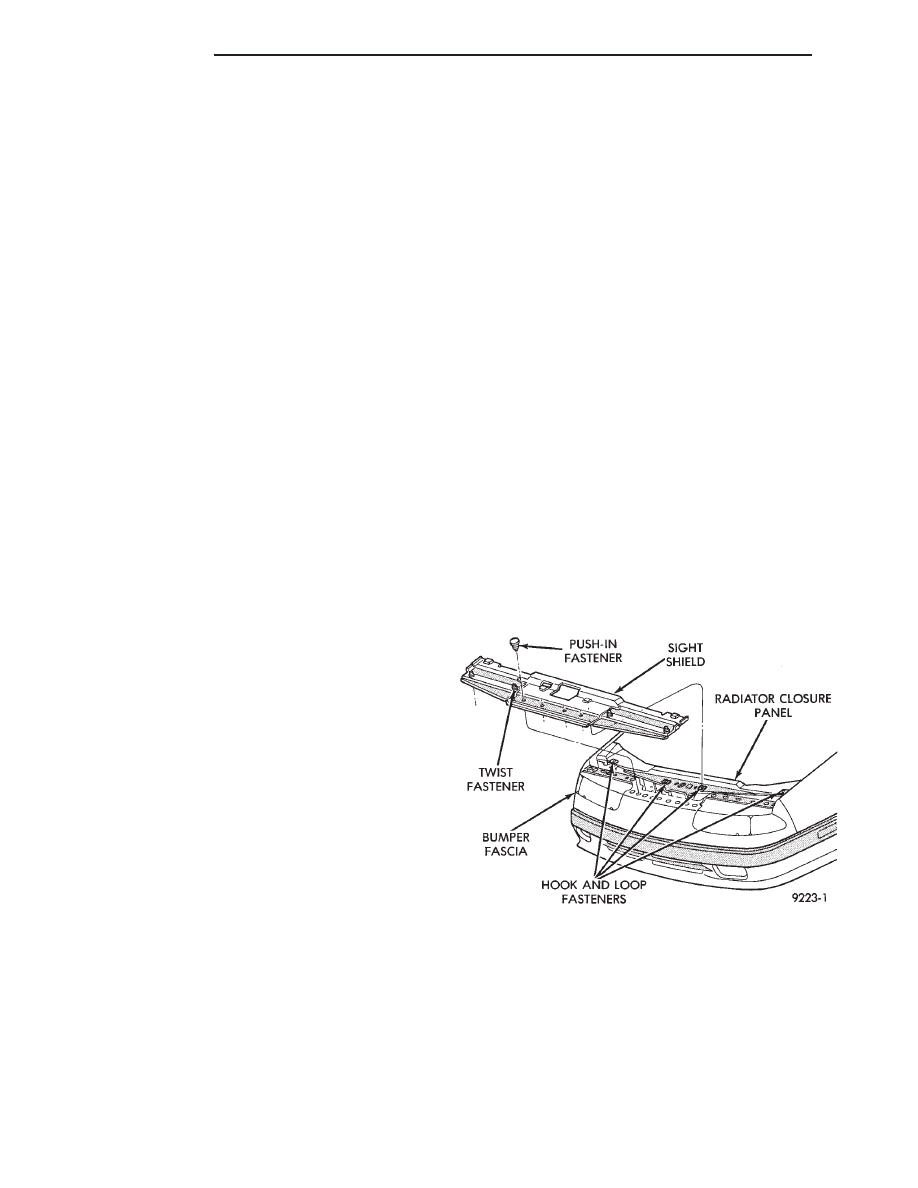

CLOSURE PANEL SIGHT SHIELD

REMOVAL (FIG. 1)

(1) Raise hood to open position.
(2) Loosen twist fasteners holding headlamp covers

to fascia.

(3) Disengage hook and loop fasteners holding

sight shield to radiator closure panel.

(4) Remove push-in fasteners holding sight shield

to bumper fascia.

(5) Separate sight shield from vehicle.

INSTALLATION

Reverse the preceding operation.

HOOD AND HINGES

HOOD REMOVAL (FIG. 2)

(1) Raise hood to full up position.
(2) Lift front edge of cowl cover on the right side of

the windshield washer bottle and disconnect the un-
der hood lamp wire connector.

(3) Mark all bolt and hinge attachment locations

with a grease pencil or other suitable device to pro-
vide reference marks for installation. When install-
ing hood, align all marks and secure bolts. The hood

should be aligned to 4 mm (0.160 in.) gap to the front
fenders and flush across the top surfaces along fend-
ers.

(4) Remove the top hood to hinge attaching bolts

and loosen the bottom bolts until they can be re-
moved by hand.

(5) With assistance of a helper at the opposite side

of the vehicle to support the hood, remove the bottom
hood to hinge attaching bolts. Separate the hood
from the vehicle.

Fig. 1 Closure Panel Sight Shield

23 - 52

AG-BODY

Ä
