OUTPUT SHAFT REPAIR

Transfer shaft should be removed for repair of

out put shaft. Planetary gear sets must be re-
moved to accurately check output shaft bearing
turning torque.

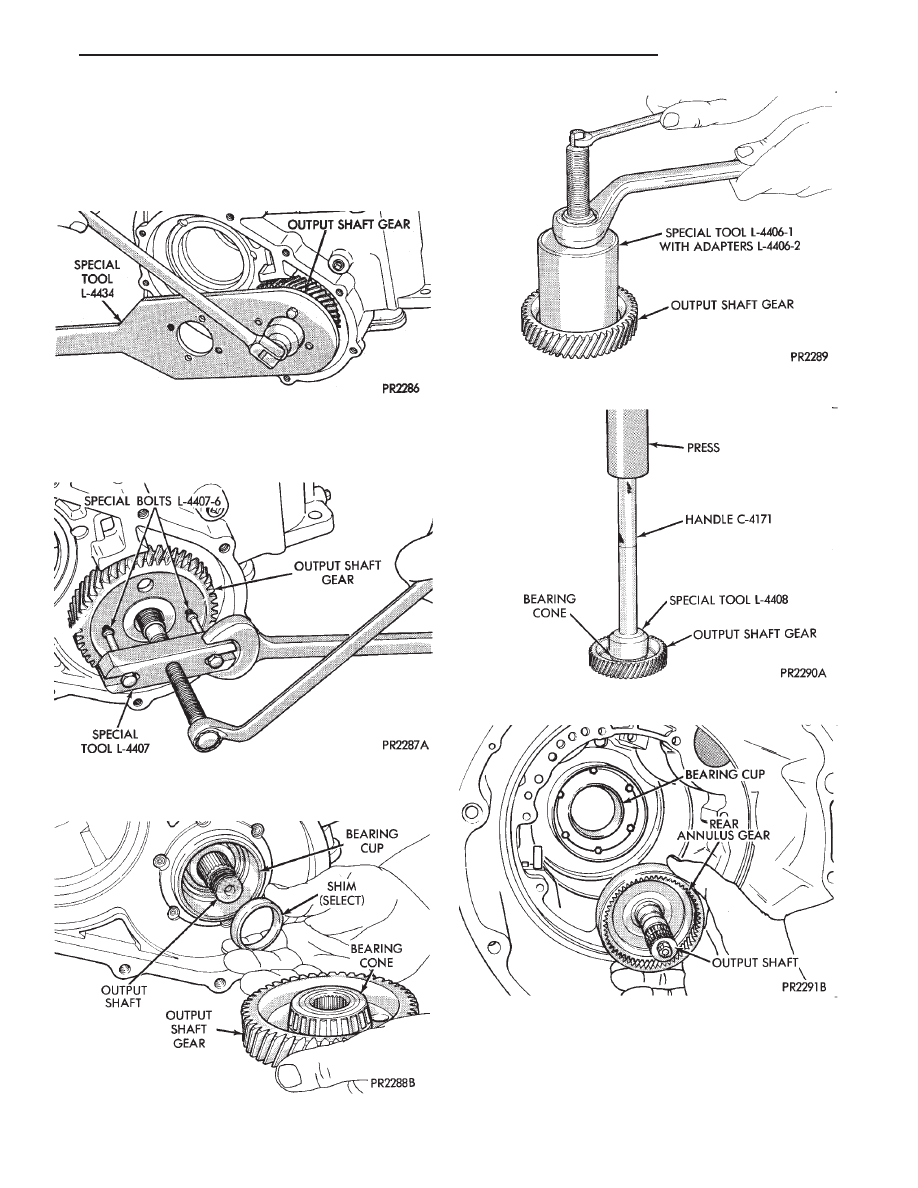

Fig. 1 Remove Output Shaft Retaining Nut and

Washer

Fig. 2 Remove Output Shaft Gear

Fig. 3 Output Shaft Gear and Select Shim

Fig. 4 Remove Output Shaft Gear Bearing Cone

Fig. 5 Install Output Shaft Gear Bearing Cone

Fig. 6 Remove Output Shaft and Rear Annulus Gear

Assembly

Ä

TRANSAXLE

21 - 73

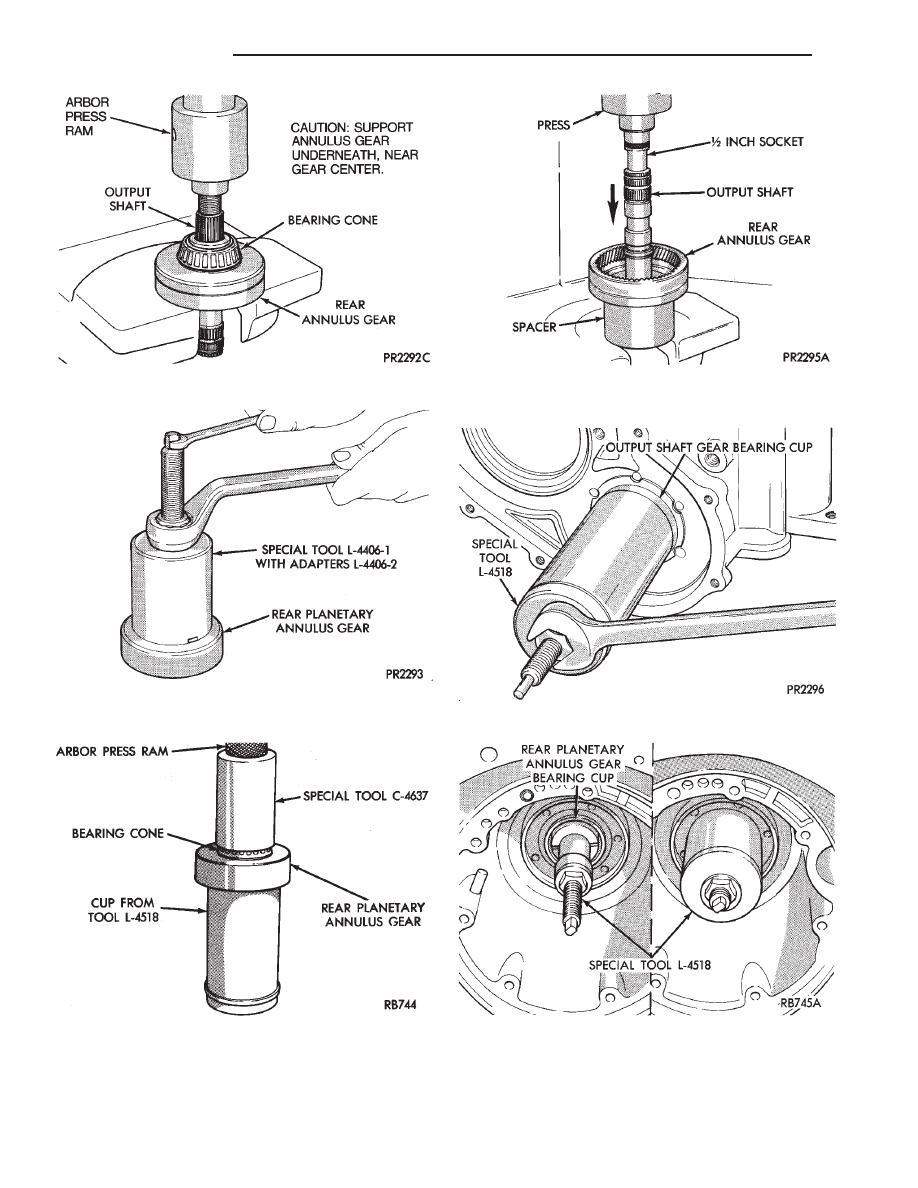

Fig. 7 Remove Output Shaft

Fig. 8 Remove Rear Planetary Annulus Gear

Bearing Cone

Fig. 9 Install Rear Planetary Annulus Gear Bearing

Cone

Fig. 10 Install Output Shaft into Rear Planetary

Annulus Gear

Fig. 11 Remove Output Shaft Gear Bearing Cup

Fig. 12 Remove Rear Planetary Annulus Gear

Bearing Cup

21 - 74

TRANSAXLE

Ä

DETERMINING SHIM THICKNESS

Shim thickness need only be determined if any of

the following parts are replaced:
• Transaxle case

• Output shaft

• Rear planetary annulus gear

• Output shaft gear

• Rear annulus and output shaft gear bearing cones

• Overrunning clutch race cups.

Refer to Bearing Adjustment Procedure at the

rear of this section, to determine proper shim thickness
for correct bearing

8preload’ and turning torque.

Check output shaft bearings turning torque, us-
ing an inch-pound torque wrench. If turning
torque is 3 to 8 inch-pounds, the proper shim has
been installed.

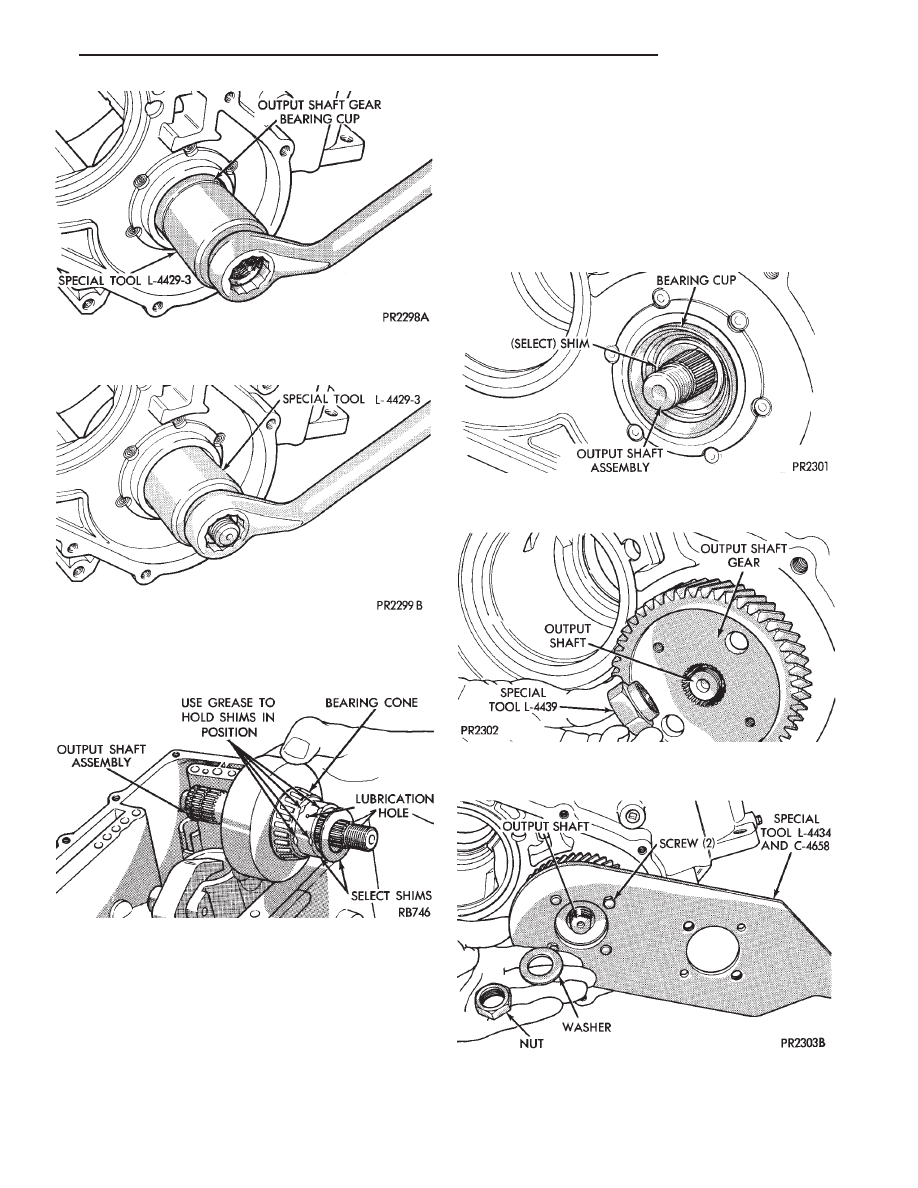

Fig. 15 Install Output Shaft Assembly

Fig. 16 Output Shaft and Select Shims in Position

Fig. 17 Start Output Shaft Gear onto Output Shaft

Fig. 18 Holding Output Shaft Gear

Fig. 14 Install Rear Planetary Annulus Gear Bearing

Cup

Fig. 13 Install Output Shaft Gear Bearing Cup

Ä

TRANSAXLE

21 - 75

DIFFERENTIAL REPAIR

The transfer shaft should be removed for dif-

ferential repair and bearing turning torque
checking.

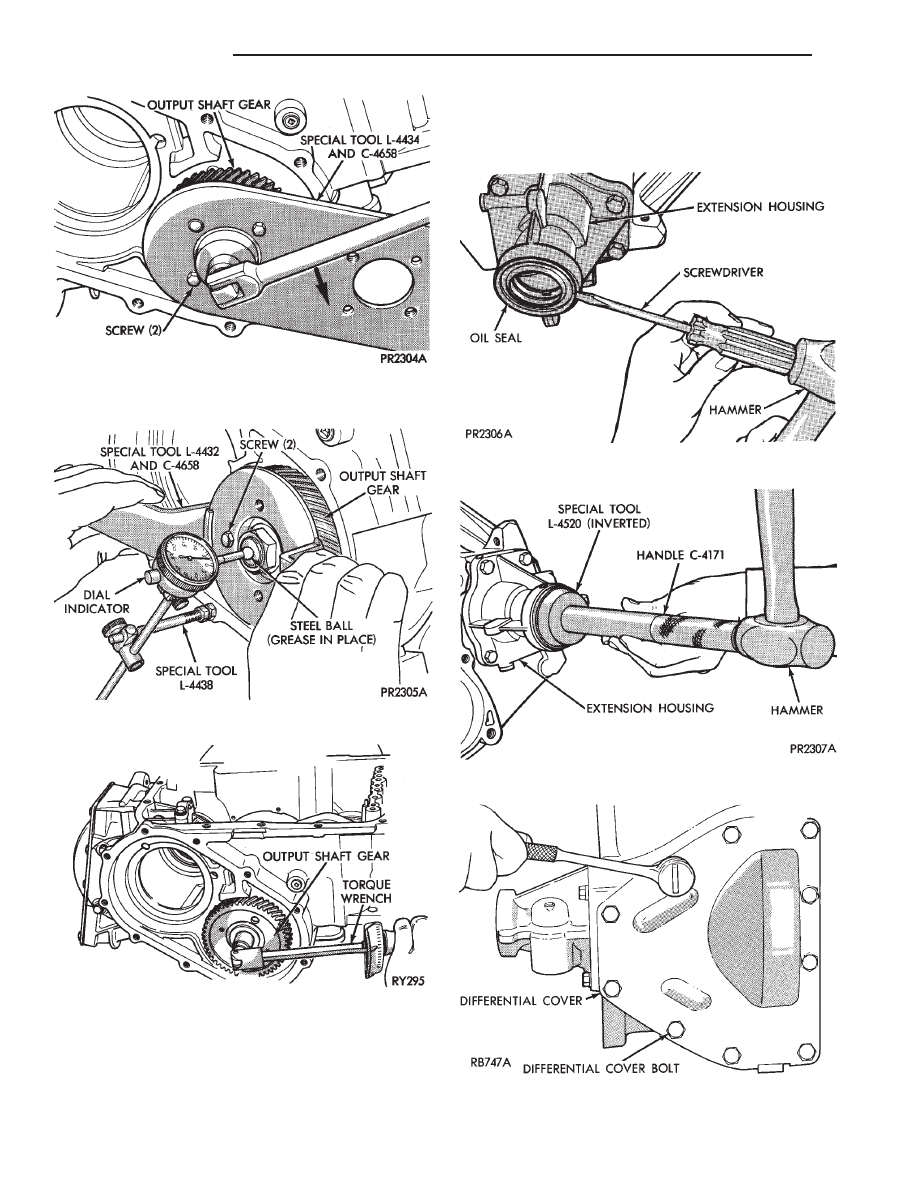

Fig. 19 Tighten Output Shaft Retaining Nut to 271

N

I

m (200 ft. lbs.)

Fig. 20 Checking Output Shaft End Play

Fig. 21 Checking Bearings Turning Torque

Fig. 1 Remove Extension Seal

Fig. 2 Install New Seal into Extension

Fig. 3 Differential Cover Bolts

21 - 76

TRANSAXLE

Ä
