Press out input shaft, if required.
To reassemble, reverse the above procedure.

MEASURING PLATE CLEARANCE

FRONT PLANETARY & ANNULUS
GEAR-RECONDITION

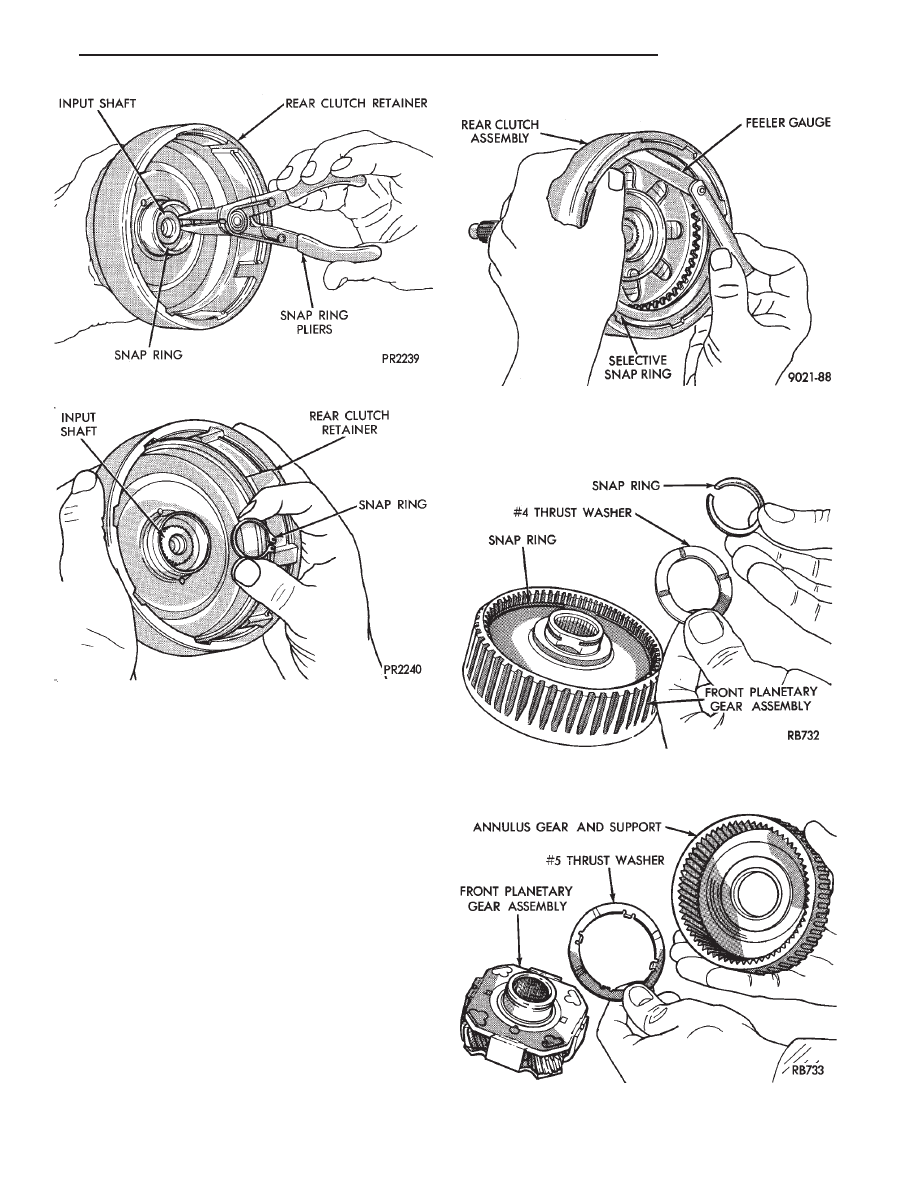

Fig. 5 Remove or Install Input Shaft Snap Ring

Fig. 6 Input Shaft Snap Ring

Fig. 7 Measuring Rear Clutch Plate Clearance

Fig. 1 Front Planetary Gear Snap Ring and No. 4

Thrust Washer (Always Install a New Snap Ring)

Fig. 2 Front Planetary Gear

Ä

TRANSAXLE

21 - 65

LOW/REVERSE SERVO-RECONDITION

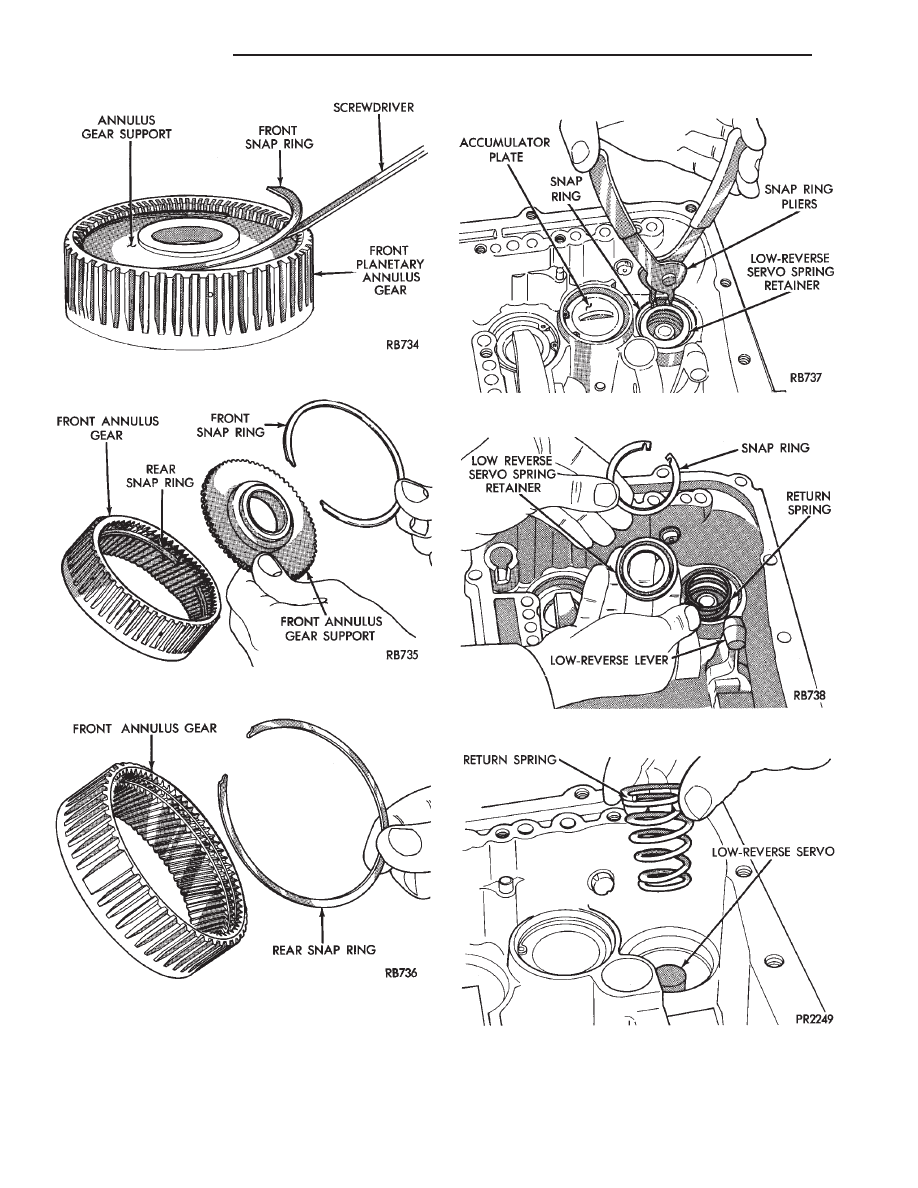

Fig. 3 Annulus Gear Support Front Snap Ring

Fig. 4 Front Annulus Gear Support and Snap Ring

Fig. 5 Front Annulus Gear Support Snap Ring

Fig. 1 Low/Reverse Servo Snap Ring

Fig. 2 Snap Ring and Retainer

Fig. 3 Low/Reverse Servo Return Spring

21 - 66

TRANSAXLE

Ä

To assemble, reverse the above procedure.

ACCUMULATOR-RECONDITION

To assemble, reverse the above procedure.

KICKDOWN SERVO (CONTROLLED LOAD)-
RECONDITION

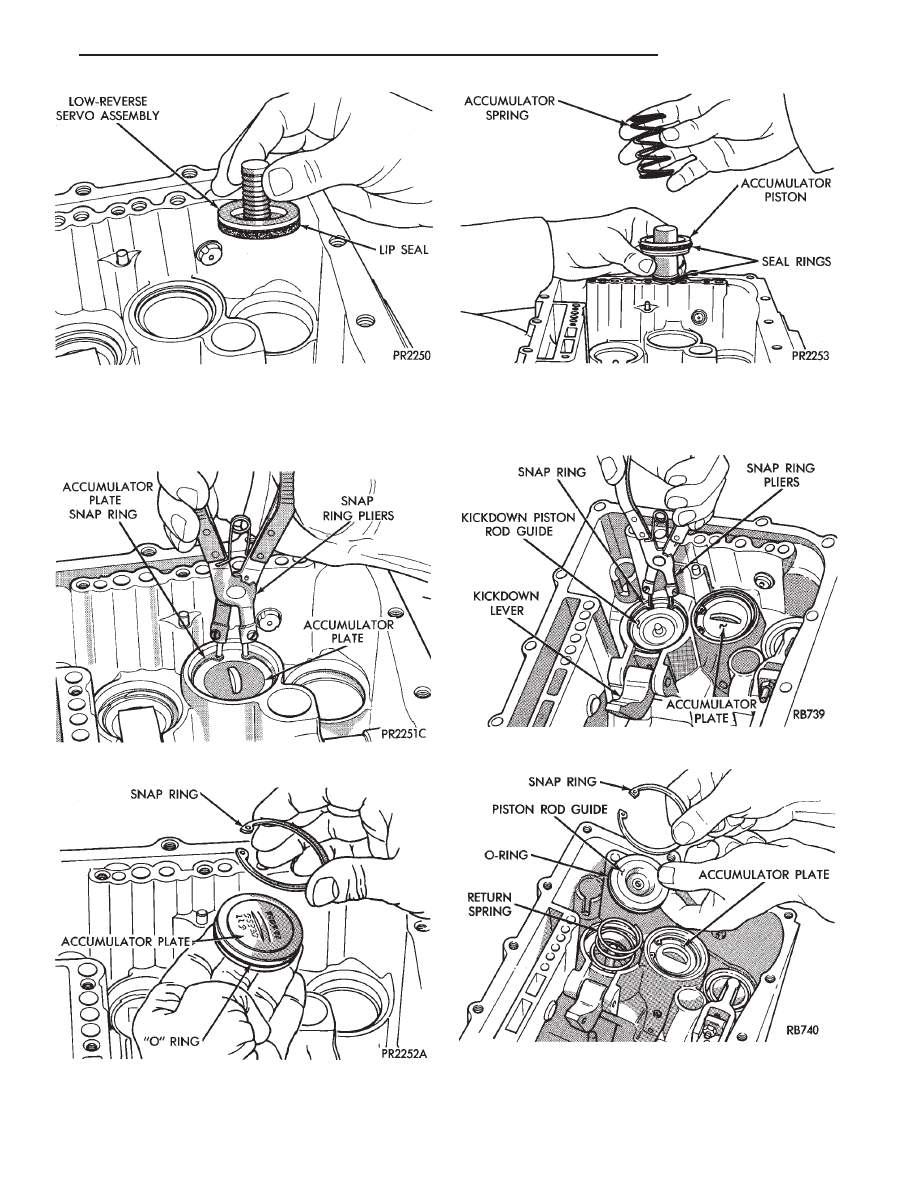

Fig. 4 Low/Reverse Servo Assembly

Fig. 5 Accumulator Snap Ring

Fig. 6 Accumulator Plate and Snap Ring

Fig. 7 Accumulator Spring and Piston

Fig. 1 Kickdown Servo Snap Ring

Fig. 2 Kickdown Servo Rod Guide and Snap Ring

Ä

TRANSAXLE

21 - 67

To assemble, reverse the above procedure.

TRANSFER SHAFT REPAIR

Remove old sealant before applying new seal-

ant. Use MOPAR

t Adhesive Sealant when in-

stalling cover.

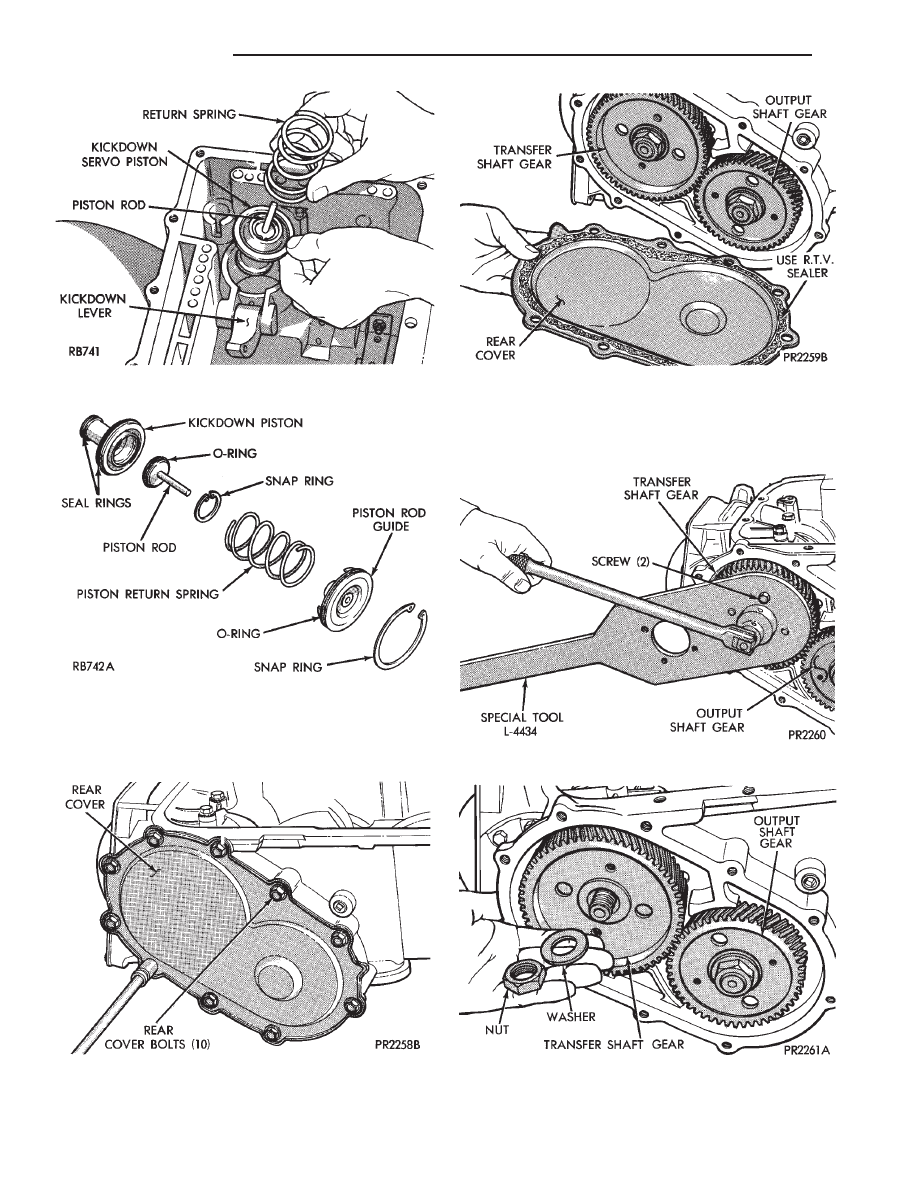

Fig. 3 Kickdown Piston Return Spring and Piston

Fig. 4 Controlled Load Kickdown Servo

Fig. 5 Rear Cover Bolts

Fig. 6 Remove or Install Rear Cover

Fig. 7 Remove Transfer Shaft Gear Retaining Nut

Fig. 8 Transfer Shaft Gear Nut and Washer
