Use MOPAR

t Adhesive Sealant when install-

ing differential cover.

Use MOPAR

t Adhesive Sealant when install-

ing differential bearing retainer.

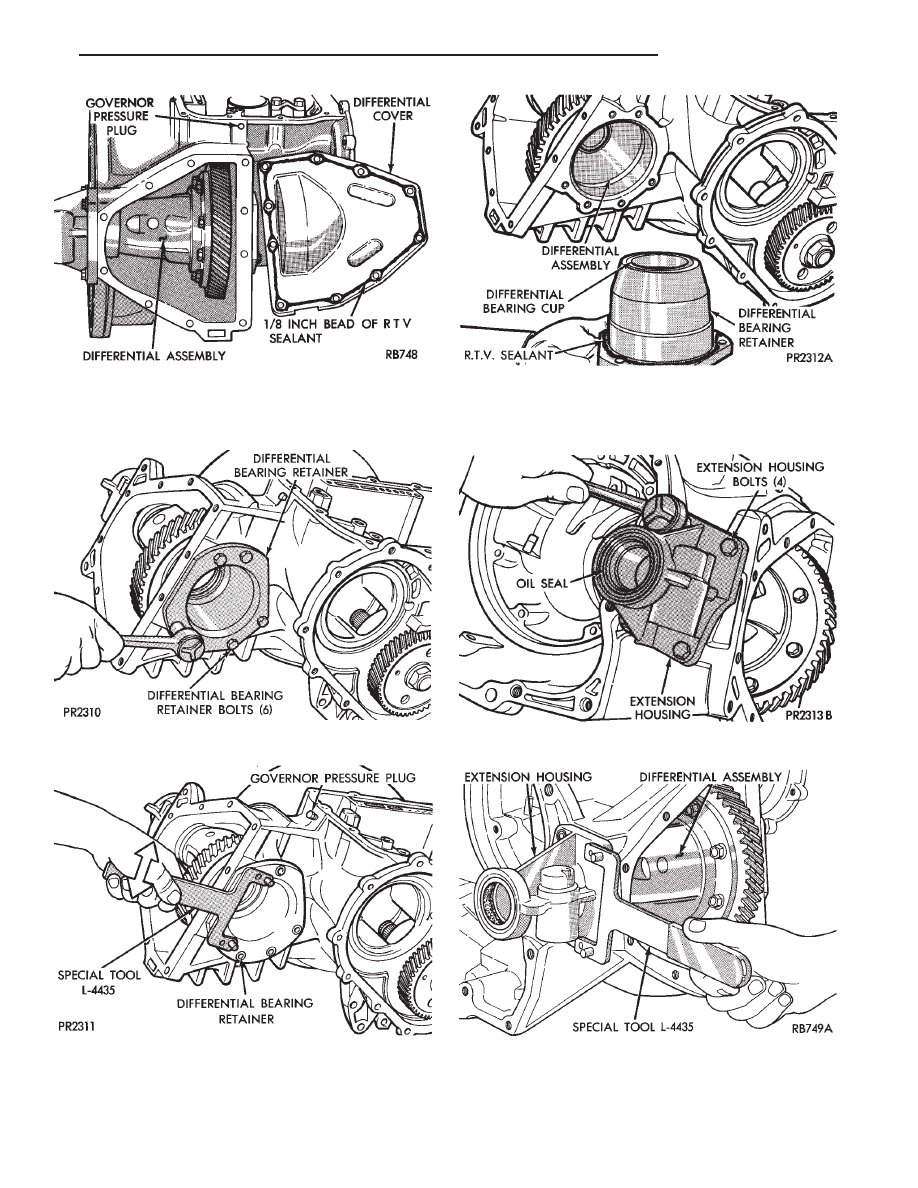

Fig. 4 Remove or Install Differential Cover

Fig. 5 Differential Bearing Retainer Bolts

Fig. 6 Remove or Install Bearing Retainer

Fig. 7 Differential Bearing Retainer—Typical

Fig. 8 Extension Bolts

Fig. 9 Remove or Install Extension Housing

Ä

TRANSAXLE

21 - 77

WARNING: HOLD ONTO DIFFERENTIAL ASSEMBLY
TO PREVENT IT FROM ROLLING OUT OF HOUSING.

Use MOPAR

t Adhesive Sealant when installing ex-

tension housing.

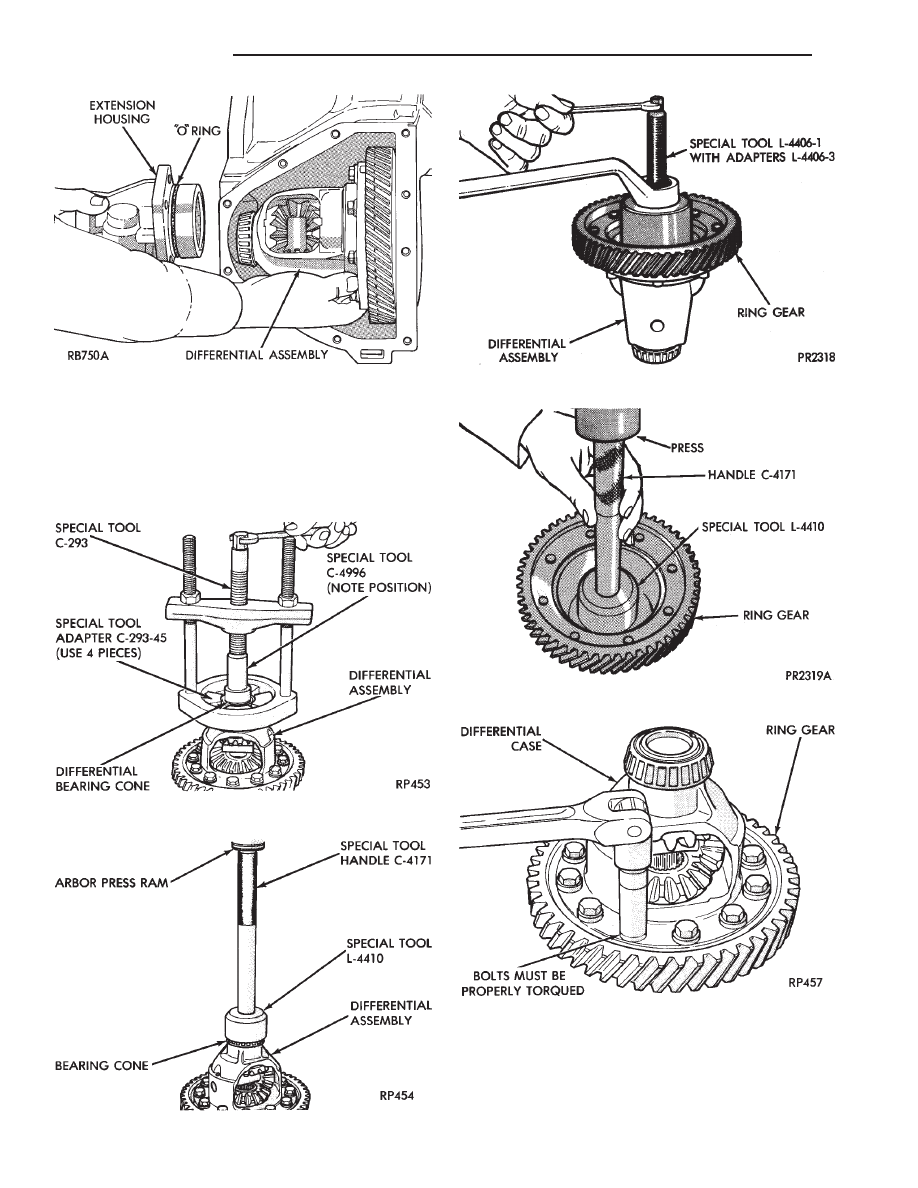

Fig. 10 Differential and Extension

Fig. 11 Remove Differential Bearing Cone

Fig. 12 Install Differential Bearing Cone

Fig. 13 Remove Differential Bearing Cone

Fig. 14 Install Differential Bearing Cone

Fig. 15 Remove or Install Ring Gear Bolts and Ring

Gear

21 - 78

TRANSAXLE

Ä

CAUTION: Always install new ring gear bolts. Bolts
must be properly torqued.

CAUTION: Side gear end play must be within .001
to .013 inch.

Four select thrust washers are available: .032,

.037, .042, and .047 inch.

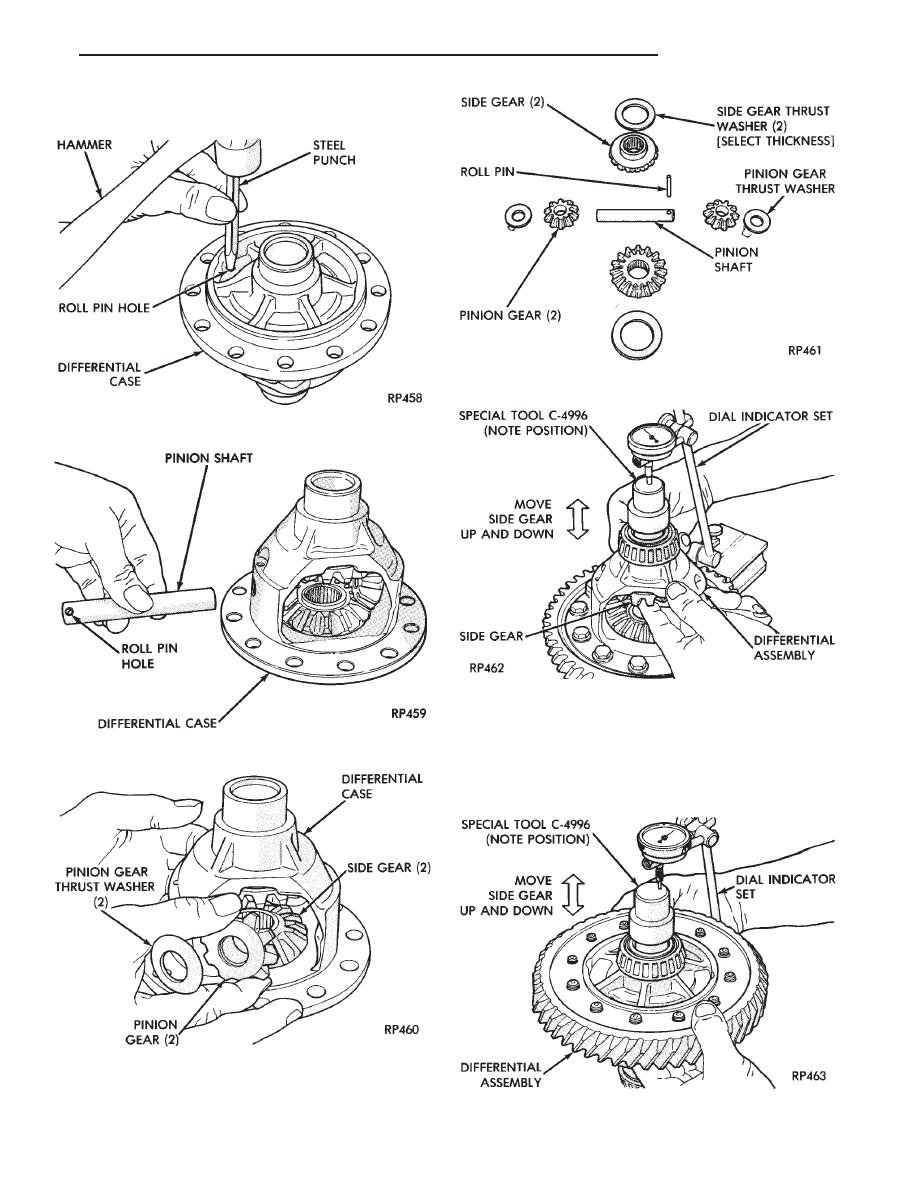

Fig. 16 Remove Pinion Shaft Roll Pin

Fig. 17 Remove or Install Pinion Shaft

Fig. 18 Remove or Install Pinion Gears, Side Gears,

and Tabbed Thrust Washers, by Rotating Pinion

Gears to Opening in Differential Case

Fig. 19 Differential Gears

Fig. 20 Checking Side Gear End Play

Fig. 21 Checking Side Gear End Play

Ä

TRANSAXLE

21 - 79

CAUTION: Side gear end play must be within .001 to
.013 inch.

Four select thrust washers are available: .032,

.037, .042, and .047 inch.

DETERMINING SHIM THICKNESS

Shim thickness need only be determined if any of

the following parts are replaced:
• Transaxle case

• Differential carrier

• Differential bearing retainer

• Extension housing

• Differential bearing cups and cones

Refer to Bearing Adjustment Procedure in rear

of this section to determine proper shim thickness for
correct bearing preload and proper bearing turning
torque.

When rebuilding, reverse the above procedure.

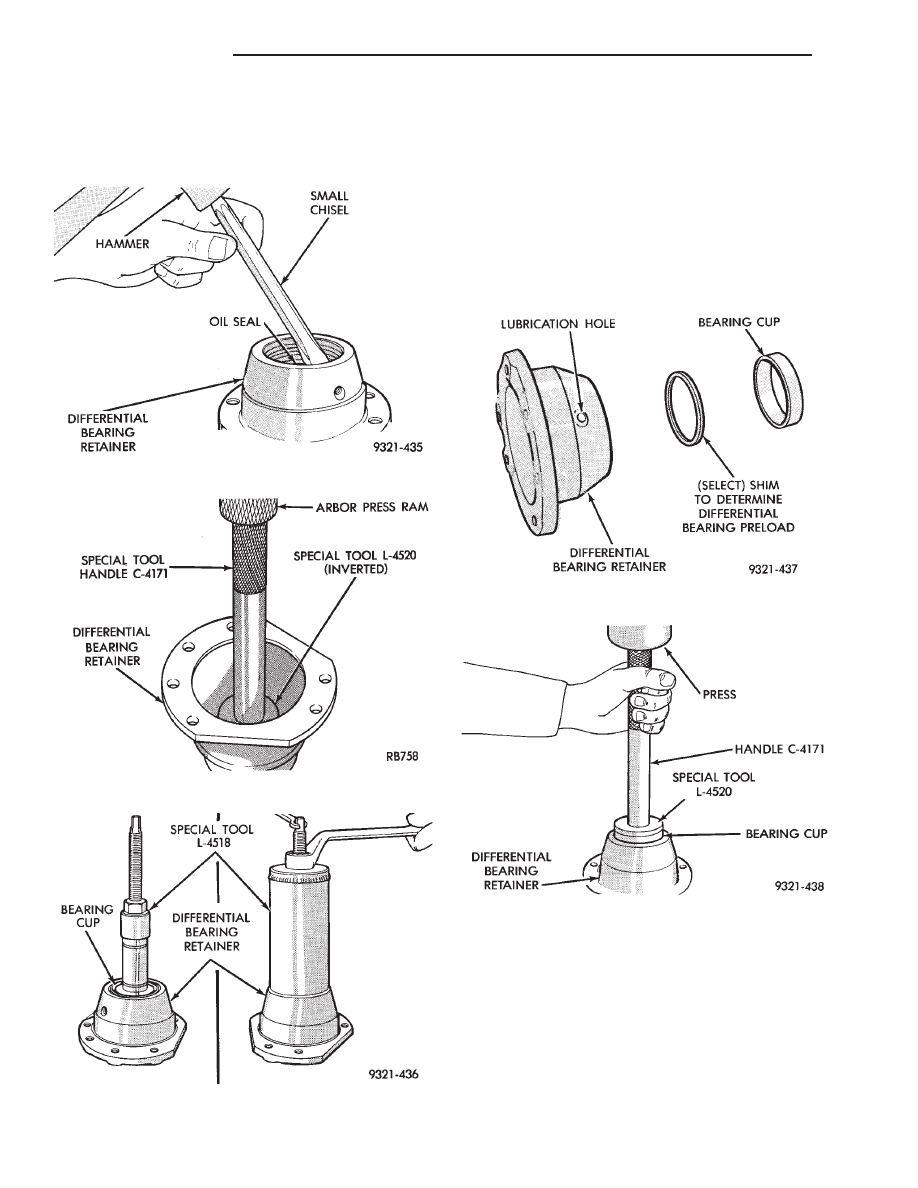

Fig. 25 Differential Bearing Retainer

Fig. 26 Install Bearing Cup

Fig. 22 Remove Oil Seal

Fig. 23 Install New Oil Seal

Fig. 24 Remove Bearing Cup
