(12) Transfer Required parts to the new power

steering pump assembly before installing in vehicle.

INSTALL

(1) Install the power steering pump assembly back

in vehicle in reverse order of removal.

(2) Hold power steering pump against mounting

plate. Align power steering pump mounting holes
with mounting holes in plate and install bolts (Fig.
9). Torque the 2 power steering pump to mounting
plate bolts to 54 N

Im (40 ft. lbs.).

(3) Install the rear power steering pump to engine

block support bracket, onto the stud on back of power
steering pump (Fig. 8). Then install the 2 bolts
mounting the support bracket to the engine block.
Torque the 2 support bracket to engine block mount-
ing bolts to 54 N

Im (40 ft. lbs.).

(4) Install the nut on stud of power steering pump

attaching pump to rear support bracket (Fig. 8).
Torque nut to 54 N

Im (40 ft. lbs.)

(5) Install the high pressure power steering fluid

line on the power steering pump outlet fitting (Fig.
7). Torque the high pressure fluid line to power
steering pump fitting to 31 N

Im (275 in. lbs.).

(6) Install the low pressure power steering fluid

hose onto the power steering gear fluid tube (Fig. 7).
Install hose clamp on hose. Be sure hose clamp is
installed beyond upset bead on tube.

(7) Install the exhaust pipe back on the exhaust

manifold. Install the nut, bolt and spring assemblies
and torque bolts to 28 N

Im (250 in. lbs.).

(8) Install vehicle’s wiring harness connector (if

applicable to vehicle being serviced) onto the power
steering pressure switch (Fig. 6).

(9) Lower vehicle.
(10) Install the power steering pump filler tube

and dip stick assembly on the neck of the power
steering pump (Fig. 5). Install the bolt (Fig. 5) at-
taching the filler tube/dip stick assembly to the gen-
erator bracket, then torque bolt to 11 N

Im (100 in.

lbs.).

(11) Position the hose clamp on the filler tube as-

sembly rubber boot and adequately tighten hose
clamp.

(12) Install the serpentine accessory drive belt on

engine (Fig. 4). See Cooling, Group 7 for detailed in-
stallation procedure.

CAUTION: Do not use automatic transmission fluid
in power steering system. Only use Mopar

T

, Power

Steering Fluid, or equivalent.

(13) Fill power steering pump reservoir to correct

fluid level.

(14) Connect the negative battery cable back on

the negative battery post.

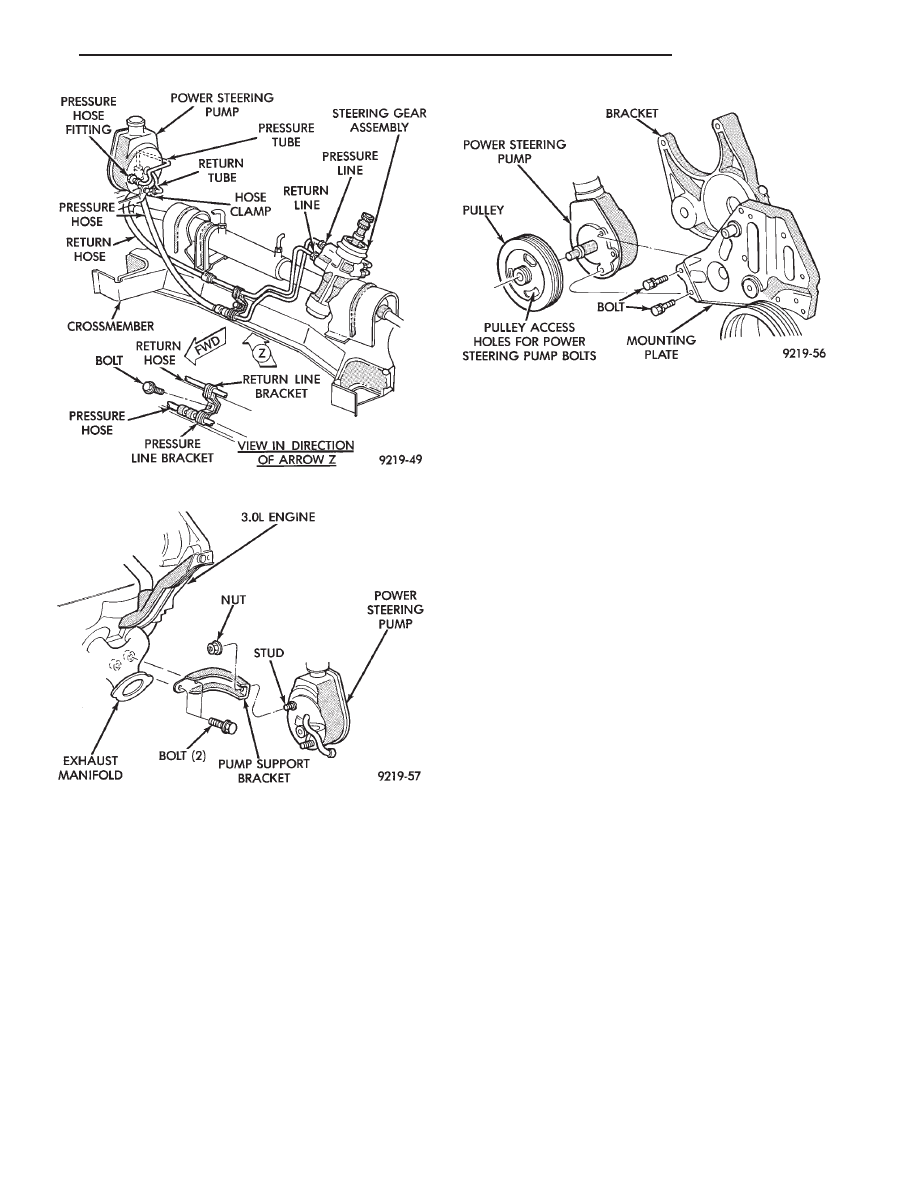

Fig. 7 Power Steering Hose Remove/Replace

Fig. 8 Power Steering Support Bracket

Fig. 9 Power Steering Pump Mounting 3.0L

Ä

STEERING

19 - 15

(15) Start engine and turn steering wheel several

times from stop to stop to bleed air from fluid in sys-
tem. Stop engine, check fluid level, and inspect sys-
tem for leaks. See Checking Fluid Level.

3.3 & 3.8 LITER

REMOVE

(1) Remove the (-) negative battery cable from the

battery and isolate cable.

(2) Remove the serpentine accessory drive belt

from engine (Fig. 10). See Cooling, Group 7 for de-
tailed removal procedure.

(3) Raise vehicle See Hoisting, Group 0.
(4) Remove vehicle’s wiring harness connector (if

applicable to vehicle being serviced) from the power
steering pressure switch (Fig. 11).

(5) Put oil drain pan under vehicle to catch power

steering fluid. Remove hose clamp and low pressure
fluid hose from power steering pump (Fig. 12).

(6) Remove hose clamp and hose to the power steer-

ing pump, from the remote fluid reservoir (Fig. 13).
Drain off excess power steering fluid from hoses.

(7) Remove the power steering, fluid pressure line

(Fig. 12) from the power steering pump. Drain excess
power steering fluid from tube.

(8) Remove right front wheel and tire from vehicle.

This will aid in access to the power steering pump
mounting bolts.

(9) Remove the 3 bolts holding the power steering

pump to the generator, power steering and belt ten-
sioner mounting bracket (Fig. 14).

(10) Remove nut and bolt holding the engine block,

to power steering pump support strut. Remove strut
from engine and power steering pump (Fig. 14) Lay
the power steering pump assembly down on top
of the steering gear. It will be removed later from
the top.

(11) Remove nut which holds serpentine drive belt

tensioner to its mounting bracket (Fig. 15). Remove
tensioner assembly from bracket.

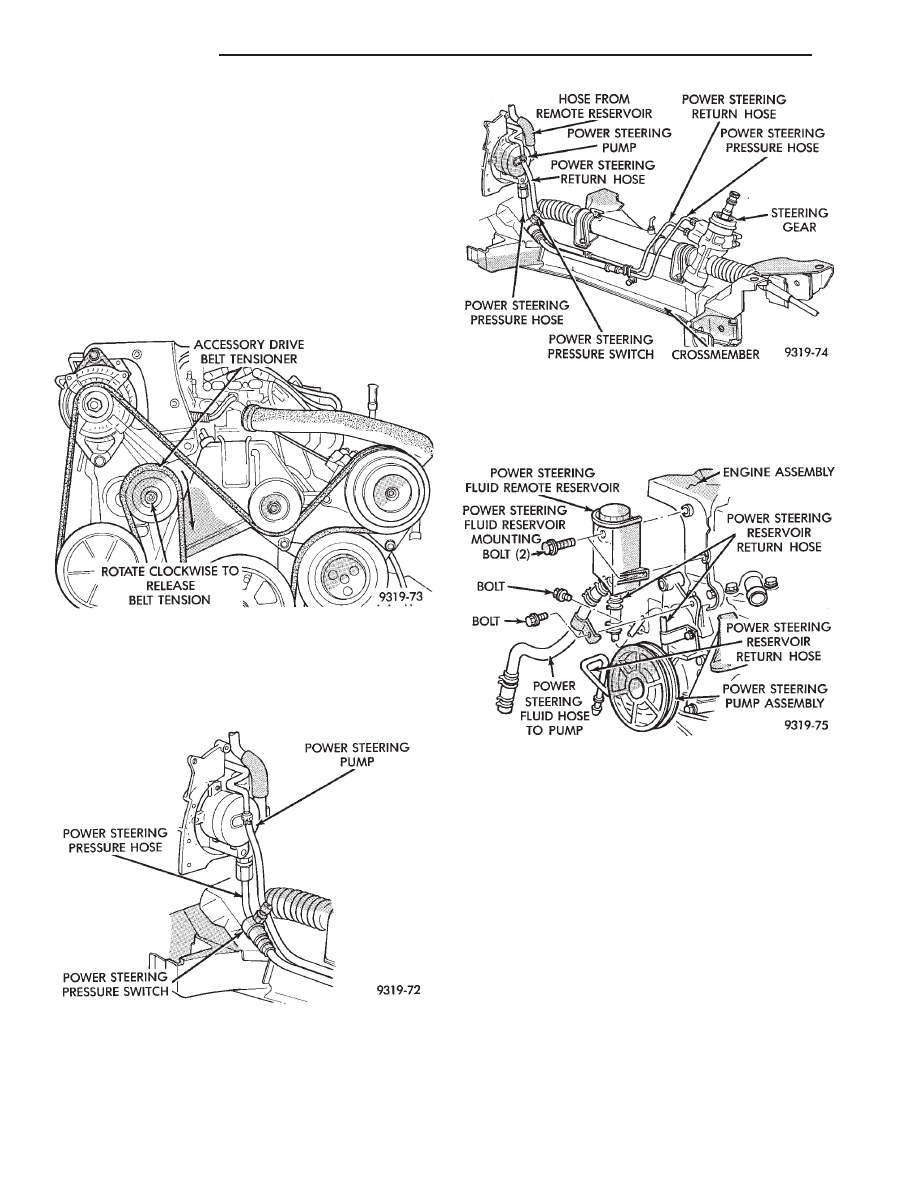

Fig. 10 Serpentine Drive Belt Routing

Fig. 11 Power Steering Pressure Switch Location

3.3 & 3.8L

Fig. 12 Power Steering Hose Routing 3.3 & 3.8L

Fig. 13 Power Steering Remote Fluid Reservoir And

Tube

19 - 16

STEERING

Ä

(12) Remove nut and bolt attaching the generator/

power steering pump bracket, support strut (Fig. 16).

(13) Lower vehicle.
(14) Remove the 2 bolts holding the power steering

fluid reservoir to the generator bracket. Remove the
bolt attaching the tube/hose assemblies to the power
steering pump bracket (Fig. 17). Then remove the
fluid reservoir and tube/hose as an assembly from ve-
hicle.

(15) Remove the engine wiring harness routing

clip from the generator bracket.

(16) Loosen but DO NOT REMOVE the bolt (Fig.

18) holding the engine bracket assembly to the en-
gine support assembly.

(17) Remove upper generator to generator bracket

mounting bolt (Fig. 19). Rotate the generator assem-
bly back toward the dash panel.

(18) Remove the 4 bolts holding the generator

bracket to the engine and intake manifold (Fig. 19).
Remove generator bracket from engine.

(17) Remove the generator assembly, to lower gen-

erator bracket bolt (Fig. 19). Without removing wir-
ing harness from generator. Remove generator from
bracket and lay generator on top of intake manifold.

(18) Remove the power steering pump out through

the top, in the area between engine and dash panel
where the generator was mounted.

(19) Transfer the required parts from the removed

power steering pump, to the replacement power
steering pump.

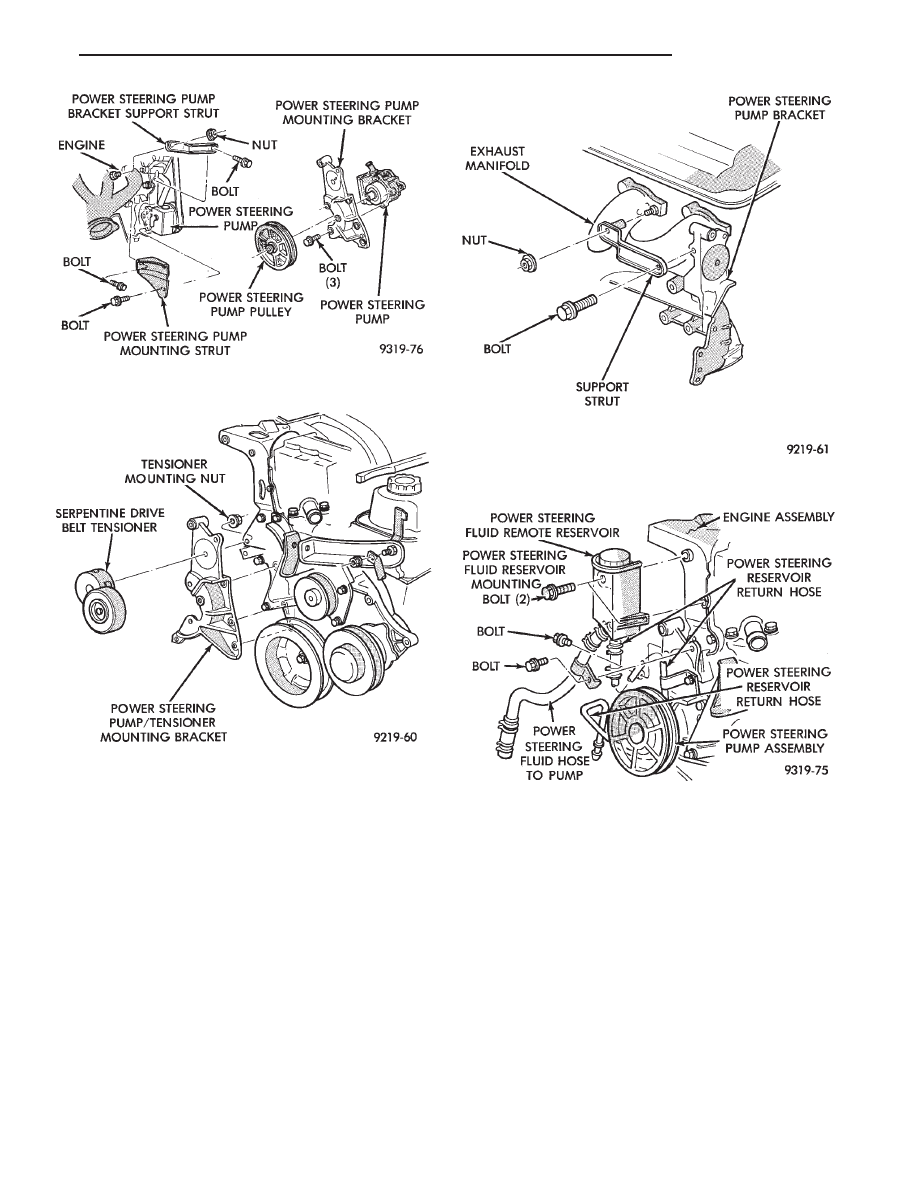

Fig. 14 Power Steering Pump Mounting 3.3 & 3.8 ltr.

Fig. 15 Serpentine Belt Tensioner

Fig. 16 Bracket Support Strut

Fig. 17 Power Steering Fluid Reservoir Mounting

Ä

STEERING

19 - 17

INSTALL

(1) Install power steering pump back in vehicle,

laying it on the steering gear. Do not mount it to the
power steering pump bracket.

(2) Install generator back on the lower generator

bracket and install bolt and nut (Fig. 19). Do not
tighten bolt at this time.

(3) Install the generator bracket back on engine and

intake manifold. Loosely install the 4 generator
bracket to engine attaching bolts (Fig. 19). Be sure
the SPACER (Fig. 18) is installed between the
engine

mounting

strut

and

the

generator

bracket.

(4) Temporarily install the serpentine belt tensioner

bolt through both generator brackets. This will align
all generator bracket mounting holes (Fig. 15). Then
torque

the

4

generator

bracket

to

engine

and intake manifold mounting bolts to 54 N

Im (40 ft.

lbs.). Then remove the serpentine belt tensioner from
bracket. It will be installed on the bracket in a
later step.

(5) Tighten the bolt holding the engine bracket as-

sembly to the engine support assembly (Fig. 18) to 150
N

Im (110 ft. lbs.).

(6) Attach the engine wiring harness routing clip to

the generator bracket.

(7) Install the generator to generator bracket attach-

ing bolt (Fig. 19). Torque bolt to 54 N

Im (40 ft. lbs.).

Tighten the lower generator pivot bolt to 54 N

Im (40 ft.

lbs.).

(8) Install the power steering pump fluid reservoir

and tube/hose assembly onto the power steering pump
bracket and generator bracket (Fig. 17). Torque the 2
bolts holding the reservoir to the generator bracket to
5 N

Im (45 in. lbs.). Torque the 1 bolt holding the

tube/hose assembly to the power steering pump
bracket to 12 N

Im (105 in. lbs.).

(9) Raise vehicle See Hoisting, Group 0.
(10) Install

the

strut

assembly

power

steering/generator bracket to engine (Fig. 16). Torque
the nut and bolt holding the strut assembly to bracket
and the exhaust manifold stud to 54 N

Im (40 ft. lbs).

(11) Install the serpentine drive belt tensioner onto

the power steering/generator bracket (Fig. 15). Install
the tensioner to bracket retaining nut and torque to 54
N

Im (40 ft. lbs.).

(12) Install the power steering pump on bracket, by

aligning the 3 mounting holes in pump with mounting
holes in bracket (Fig. 14). Install the 3 power steering
pump to bracket mounting bolts. Torque power steer-
ing pump mounting bolts to 54 N

Im (40 ft. lbs.).

(13) Install the support strut, engine block to power

steering pump on pump stud (Fig. 14). Install the nut
and bolt holding the strut to the power steering pump
and engine block and torque to 54 N

Im (40 ft. lbs.).

(14) Install the power steering fluid pressure line

onto the output fitting of the power steering pump (Fig.
12). Torque the pressure line pump fitting nut to 31
N

Im (275 in. lbs.). Before connecting the pressure

line to power steering pump inspect the O-ring
on the pressure line for damage.

(15) Install vehicle’s wiring harness connector (if

applicable to vehicle being serviced) onto the power
steering pressure switch (Fig. 11).

(16) Install the power steering fluid, low pressure

return hose on the power steering pump low pressure
fitting (Fig. 12). Then install the hose from the remote
reservoir onto the power steering pump (Fig. 13). Be
sure all hose clamps are properly reinstalled.

(17) Install right front tire and wheel on vehicle.

Install the wheel stud nuts and torque to 129 N

Im (95

ft. lbs.).

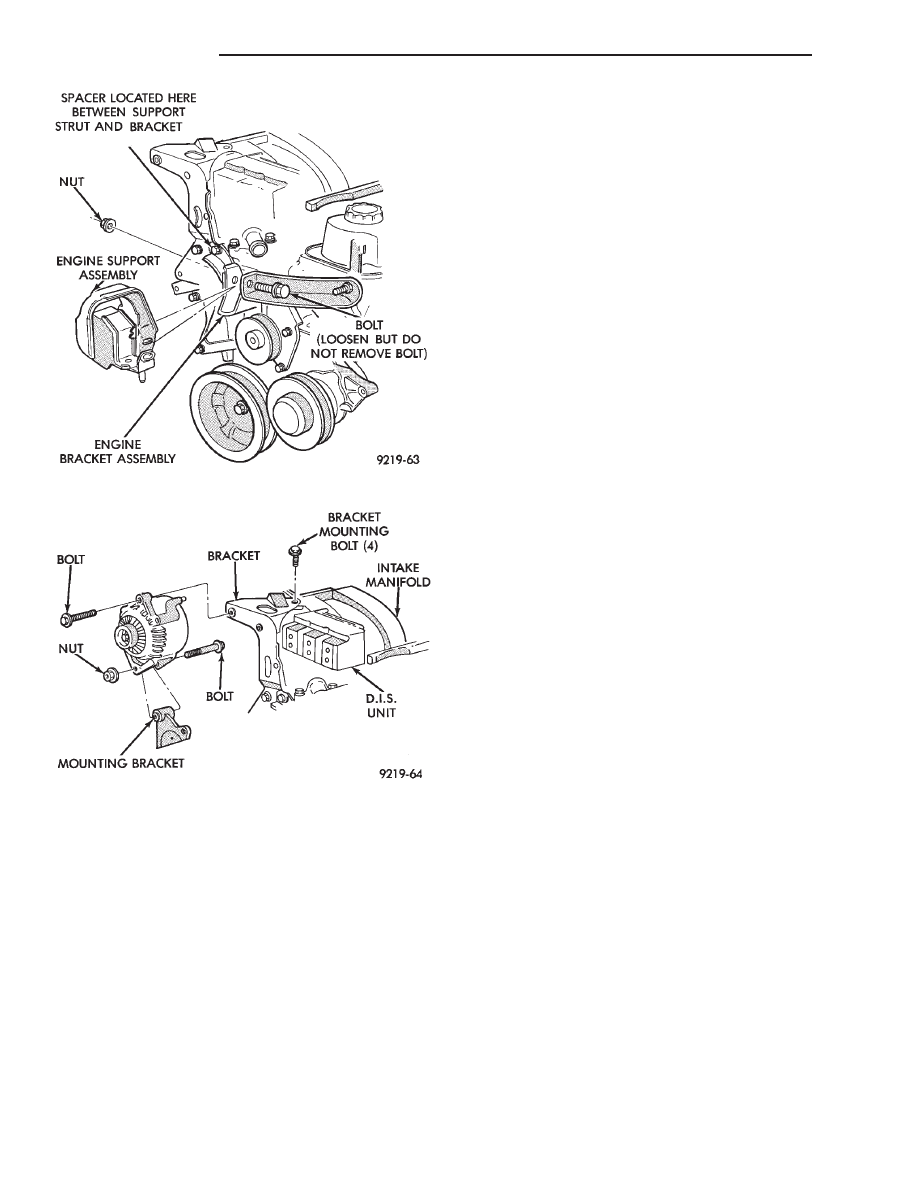

Fig. 18 Engine Bracket Support Assembly

Fig. 19 Generator Mounting
