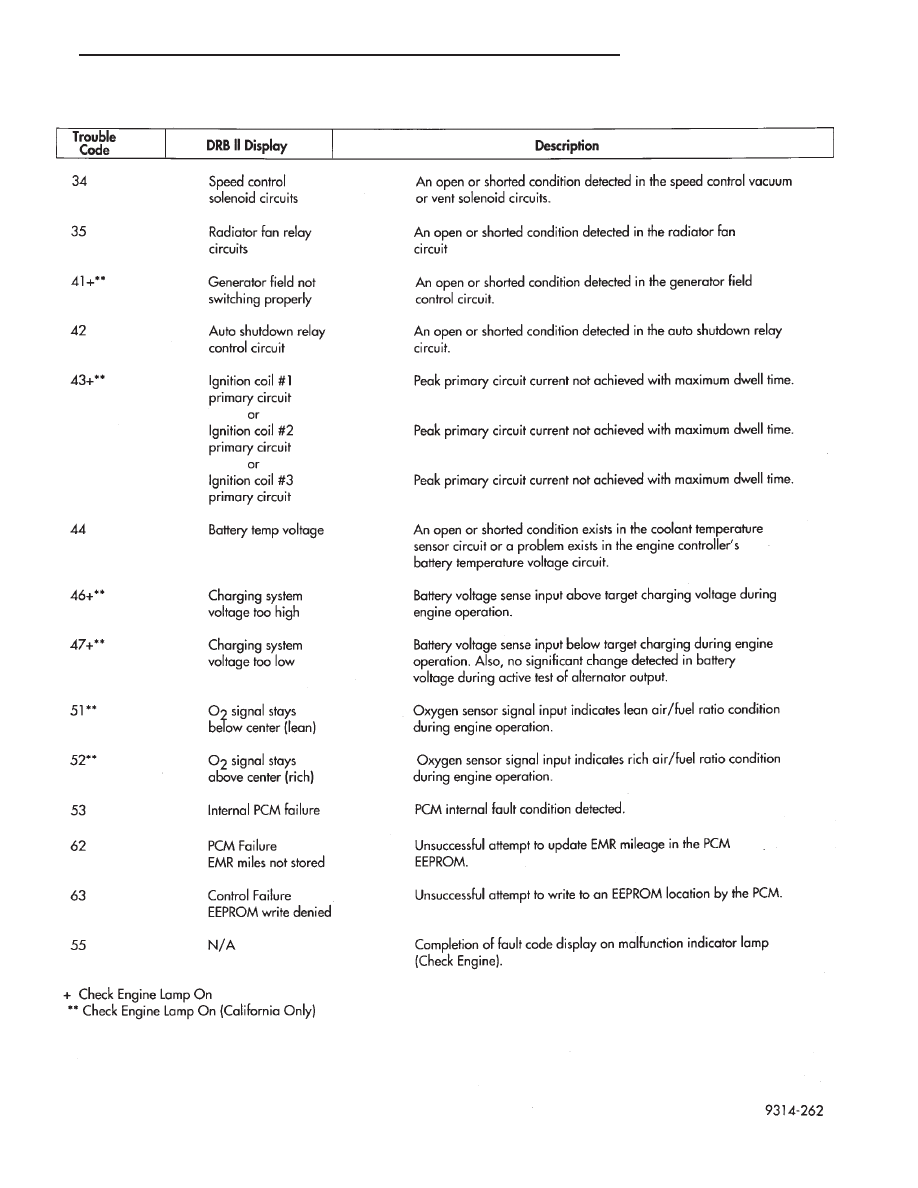

DIAGNOSTIC TROUBLE CODE DESCRIPTION (CON’T)

Ä

FUEL SYSTEMS

14 - 165

S/C Vacuum Solenoid
A/C Clutch Relay
EGR Solenoid
Auto Shutdown Relay
Radiator Fan Relay
Purge Solenoid
Malfunction Indicator Lamp (Check Engine Lamp)

STATE DISPLAY SENSORS

Connect the DRBII scan tool to the vehicle and ac-

cess the State Display screen. Then access Sensor
Display. The following is a list of the engine control
system functions accessible through the Sensor Dis-
play screen.

Oxygen Sensor Signal
Engine Coolant Temperature
Engine Coolant Temp Sensor
Throttle Position
Minimum Throttle
Battery Voltage
MAP Sensor Reading
Idle Air Control Motor Position
Adaptive Fuel Factor
Barometric Pressure
Min Airflow Idle Spd (speed)
Engine Speed
DIS Sensor Status
Fault #1 Key-On Info
Module Spark Advance
Speed Control Target
Fault #2 Key-on Info
Fault #3 Key-on Info
Speed Control Status
Speed Control Switch Voltage
Charging System Goal
Theft Alarm Status
Map Sensor Voltage
Vehicle Speed
Oxygen Sensor State
MAP Gauge Reading
Throttle Opening (percentage)
Total Spark Advance

CIRCUIT ACTUATION TEST MODE

The circuit actuation test mode checks for proper

operation of output circuits or devices which the pow-
ertrain control module (PCM) cannot internally rec-
ognize. The PCM can attempt to activate these
outputs and allow an observer to verify proper oper-
ation. Most of the tests provide an audible or visual
indication of device operation (click of relay contacts,
spray fuel, etc.). Except for intermittent conditions, if
a device functions properly during testing, assume
the device, its associated wiring, and driver circuit
working correctly.

OBTAINING CIRCUIT ACTUATION TEST

Connect the DRBII scan tool to the vehicle and ac-

cess the Actuators screen. The following is a list of
the

engine

control

system

functions

accessible

through Actuators screens.

Stop All Tests
Ignition Coil #1
Ignition Coil #2
Ignition Coil #3
Fuel Injector #1
Fuel Injector #2
Fuel Injector #3
Fuel Injector #4
Fuel Injector #5
Fuel Injector #6
Idle Air Control Motor Open/Close
Radiator Fan Relay
A/C Clutch Relay
Auto Shutdown Relay
EVAP Purge Solenoid
S/C Servo Solenoids
Generator Field
EGR Solenoid
All Solenoids/Relays
ASD Fuel System Test
Speed Control Vacuum Solenoid
Speed Control Vent Solenoid

THROTTLE BODY MINIMUM AIR FLOW CHECK
PROCEDURE

(1) Warm engine in Park or Neutral until the cool-

ing fan has cycled on and off at least once.

(2) Ensure that all accessories are off.
(3) Shut off engine.
(4) Disconnect the PCV valve hose from the intake

manifold nipple.

(5) Attach Air Metering Fitting #6457 (0.125 in.

orifice) to the intake manifold PCV nipple (Fig. 2).

(6) Disconnect the 3/16 inch idle purge line from

the throttle body nipple. Cap the 3/16 inch nipple.

(7) Connect DRBII scan tool to vehicle.
(8) Restart the engine. Allow engine to idle for at

least one minute.

(9) Using the DRBII scan tool, access Min. Airflow

Idle Spd.

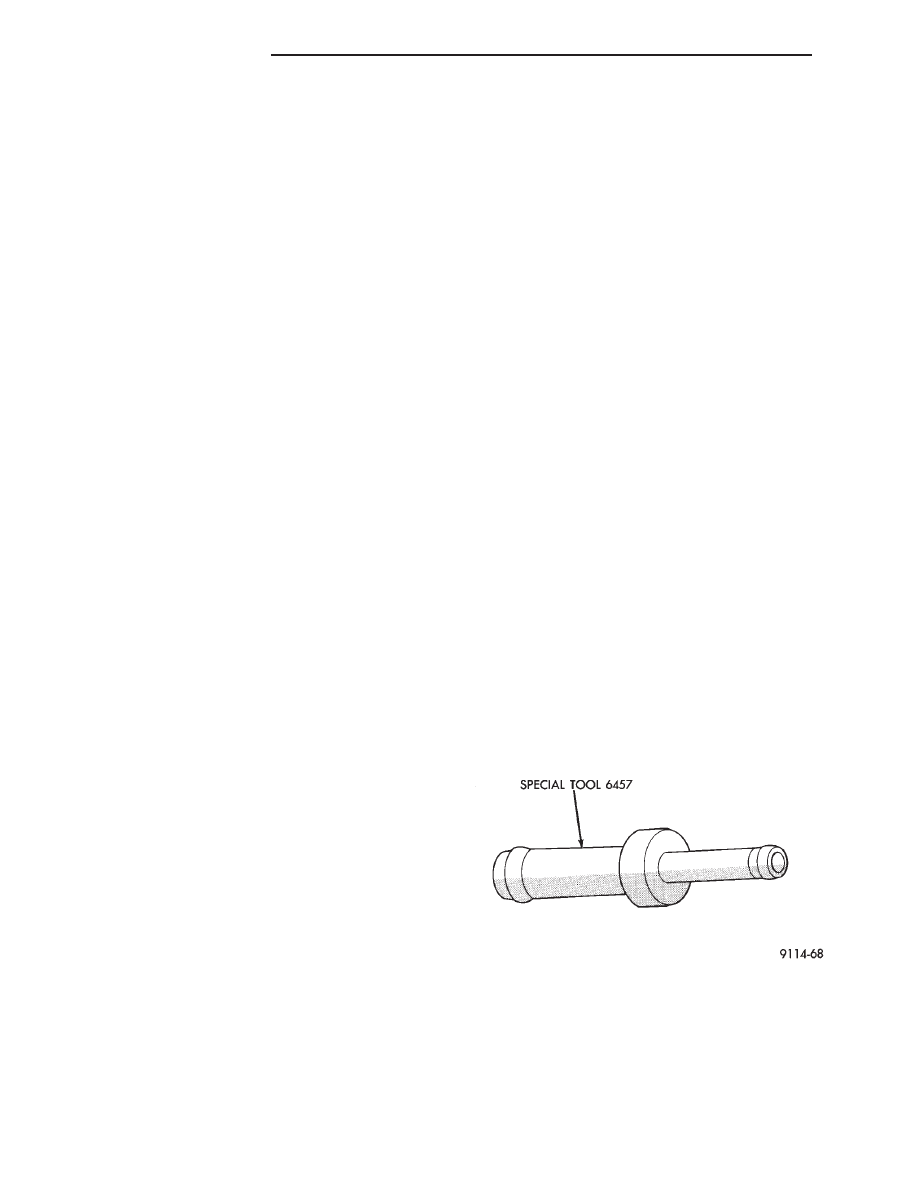

Fig. 2 Air Metering Fitting #6457

14 - 166

FUEL SYSTEMS

Ä

(10) The following will then occur:

• Idle air control motor will fully close.
• Idle spark advance will become fixed.
• Engine RPM will be displayed on DRBII scan tool.

(11) If idle RPM is within the range shown in the

Idle Specification chart, throttle body minimum air-
flow is set correctly.

(12) If idle RPM is not within specifications, shut off

the engine and clean the throttle body as follows:

(a) Remove the throttle body from engine.

WARNING: CLEAN THROTTLE BODY IN A WELL
VENTILATED AREA. WEAR RUBBER OF BUTYL
GLOVES, DO NOT LET MOPAR PARTS CLEANER
COME IN CONTACT WITH EYES OR SKIN. AVOID
INGESTING THE CLEANER. WASH THOROUGHLY
AFTER USING CLEANER.

(b) While holding the throttle open, spray the

entire throttle body bore and the manifold side of the
throttle plate with Mopar Parts Cleaner. Only use
Mopar Parts Cleaner to clean the throttle body.

(c) Using a soft scuff pad, clean the top and bottom

of throttle body bore and the edges and manifold side
of the throttle blade. The edges of the throttle
blade and portions of the throttle bore that are
closest to the throttle blade when is closed,
must be free of deposits.

(d) Use compressed air to dry the throttle body.
(e) Inspect throttle body for foreign material.
(f) Install throttle body on manifold.
(g) Repeat steps 1 through 14. If the minimum air

flow is still not within specifications, the problem is
caused by the throttle body. Replace the throttle
body.
(13) Shut off engine.
(14) Remove Air Metering Fitting #6457 from the

intake manifold PCV nipple. Reinstall the PCV valve
hose.

(15) Uncap the throttle body idle purge nipple and

connect the idle purge line.

(16) Remove DRBII scan tool.

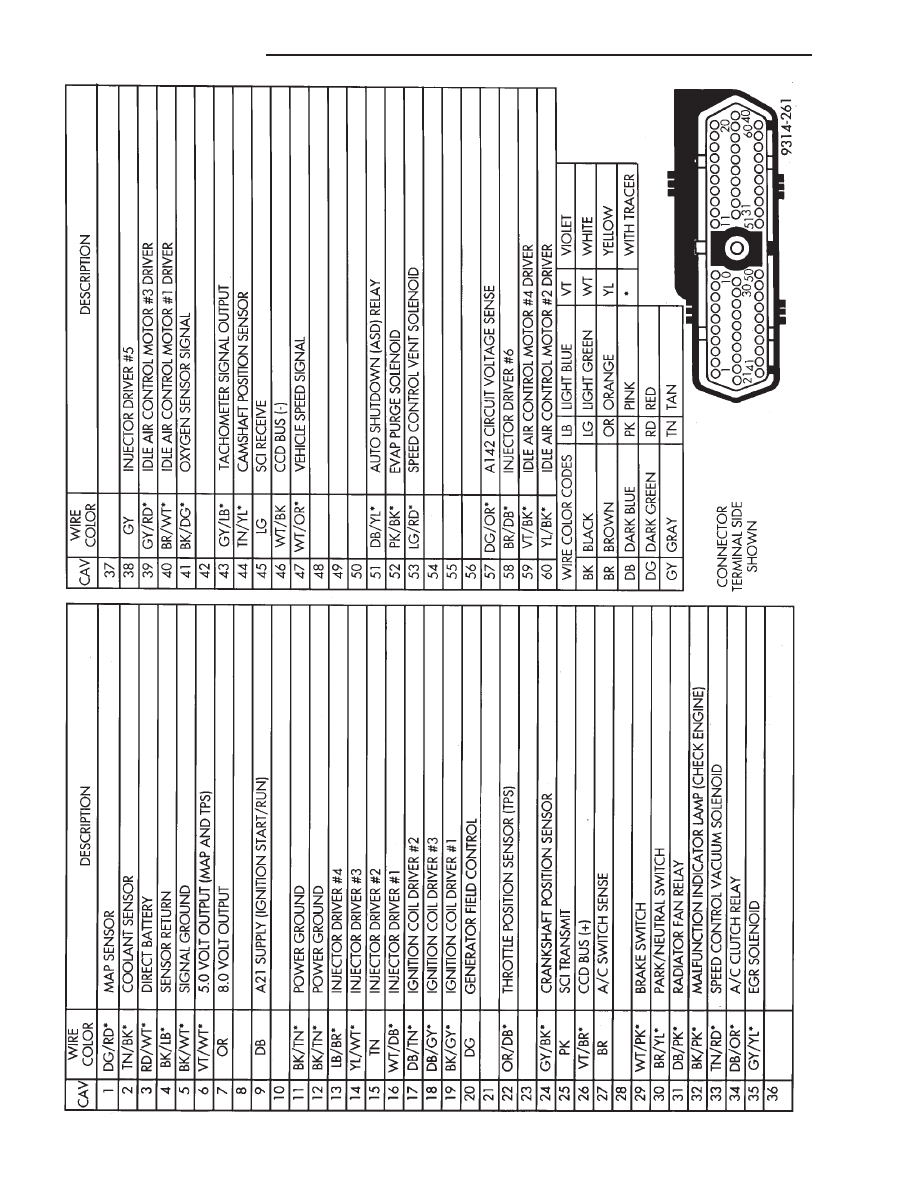

60-WAY PCM WIRING CONNECTOR

Refer to the PCM wiring connector diagram (Fig. 3)

for wire colors and cavity numbers.

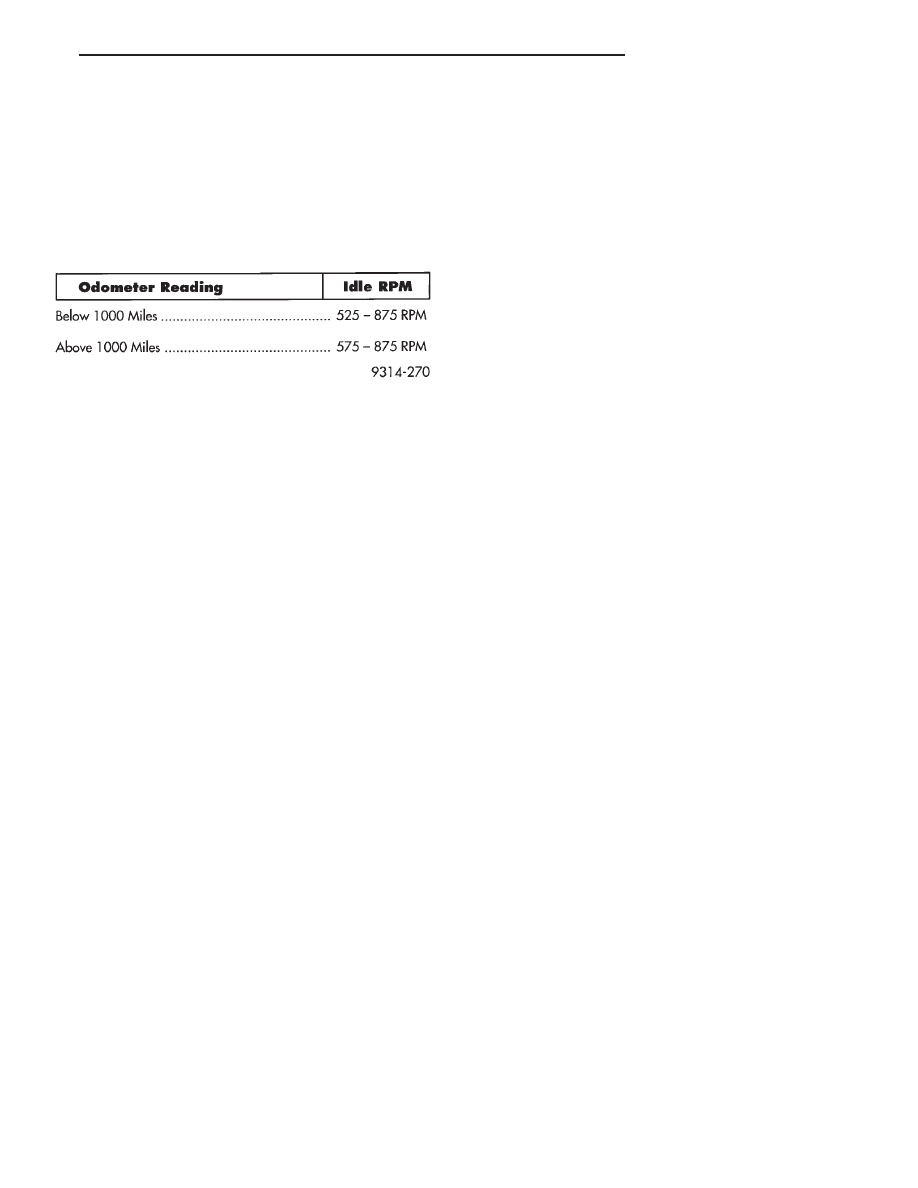

IDLE SPECIFICATIONS
