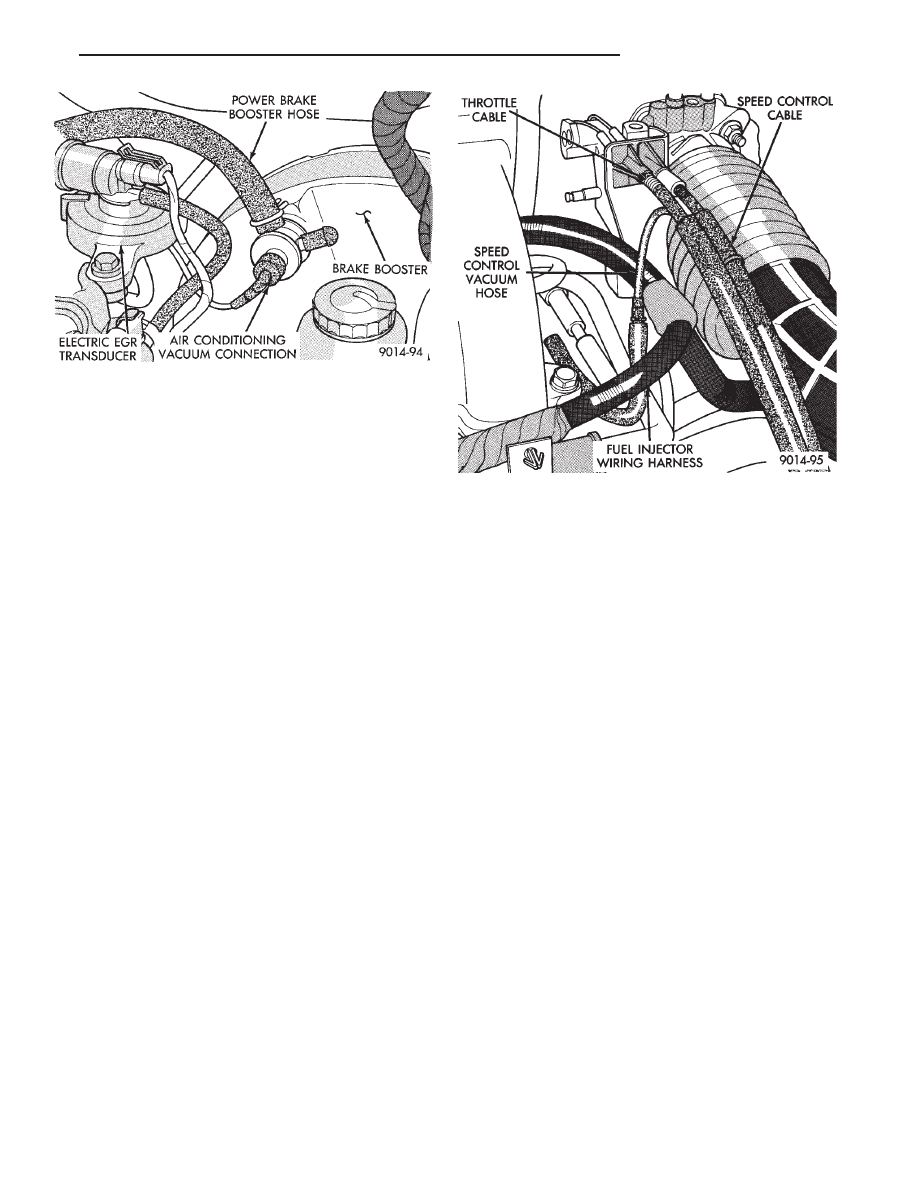

Fig. 17 Power Brake Booster Hose

Fig. 18 Speed Control Vacuum

Ä

FUEL SYSTEMS

14 - 161

3.3L AND 3.8L MULTI-PORT FUEL INJECTION—ON-BOARD DIAGNOSTICS

INDEX

page

page

60-Way Pcm Wiring Connector

. . . . . . . . . . . . . 167

Circuit Actuation Test Mode

. . . . . . . . . . . . . . . . 166

Diagnostic Trouble Code Description

. . . . . . . . . 163

General Information

. . . . . . . . . . . . . . . . . . . . . . 162

High and Low Limits

. . . . . . . . . . . . . . . . . . . . . 163

Monitored Circuits

. . . . . . . . . . . . . . . . . . . . . . . 162

Non-Monitored Circuits

. . . . . . . . . . . . . . . . . . . 162

State Display Test Mode

. . . . . . . . . . . . . . . . . . 163

System Tests

. . . . . . . . . . . . . . . . . . . . . . . . . . 163

Throttle Body Minimum Air Flow Check

Procedure

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

GENERAL INFORMATION

The powertrain control module (PCM) has been

programmed to monitor many different circuits of the
fuel injection system. If a problem is sensed with a
monitored circuit often enough to indicate an actual
problem, the PCM stores a fault. If the problem is re-
paired or ceases to exist, the PCM cancels the Diag-
nostic trouble code after 51 vehicle key on/off cycles.

Certain criteria must be met for a diagnostic trou-

ble code to be entered into the PCM memory. The
criteria may be a specific range of engine RPM, en-
gine temperature, and/or input voltage to the PCM.

It is possible a diagnostic trouble code for a moni-

tored circuit may not be entered into memory even
though a malfunction has occurred. This may happen
because one of the diagnostic trouble code criteria for
the circuit has not been met. For example, assume
one of the diagnostic trouble code criteria for a sen-
sor circuit is the engine must be operating between
750 and 2000 RPM. If the sensor output circuit
shorts to ground when engine RPM is above 2400
RPM (resulting in a 0 volt input to the PCM) a diag-
nostic trouble code will not be entered into memory.
This is because the condition does not occur within
the specified RPM range.

There are several operating conditions that the

PCM does not monitor and set diagnostic trouble
codes for. Refer to Monitored Circuits and Non-Mon-
itored Circuits in this section.

Stored diagnostic trouble codes can be displayed ei-

ther by cycling the ignition key On - Off - On - Off -
On, or through use of the DRBII scan tool. The
DRBII scan tool connects to the data link connector
in the vehicle (Fig. 1).

MONITORED CIRCUITS

The powertrain control module (PCM) can detect

certain fault conditions in the fuel injection system.

Open or Shorted Circuit - The PCM can deter-

mine if the sensor output (input to PCM) is within
proper range. Also, the PCM can determine if the cir-
cuit is open or shorted.

Output Device Current Flow - The PCM senses

whether the output devices are hooked up. If there is
a problem with the circuit, the PCM senses whether
the circuit is open, shorted to ground, or shorted
high.

Oxygen Sensor - The PCM can determine if the

oxygen sensor is switching between rich and lean
once the system has entered closed loop. Refer to
Modes of Operation in this section for an explanation
of closed loop operation.

NON-MONITORED CIRCUITS

The powertrain control module (PCM) does not

monitor the following circuits, systems and condi-
tions that could have malfunctions that result in
driveability problems. Diagnostic trouble codes may
not be displayed for these conditions. However, prob-
lems with these systems may cause diagnostic trou-
ble codes to be displayed for other systems. For
example, a fuel pressure problem will not register a
fault directly, but could cause a rich or lean condi-
tion. This could cause an oxygen sensor fault to be
stored in the PCM.

Fuel Pressure - Fuel pressure is controlled by the

vacuum assisted fuel pressure regulator. The PCM
cannot detect a clogged fuel pump inlet filter, clogged
in-line fuel filter, or a pinched fuel supply or return

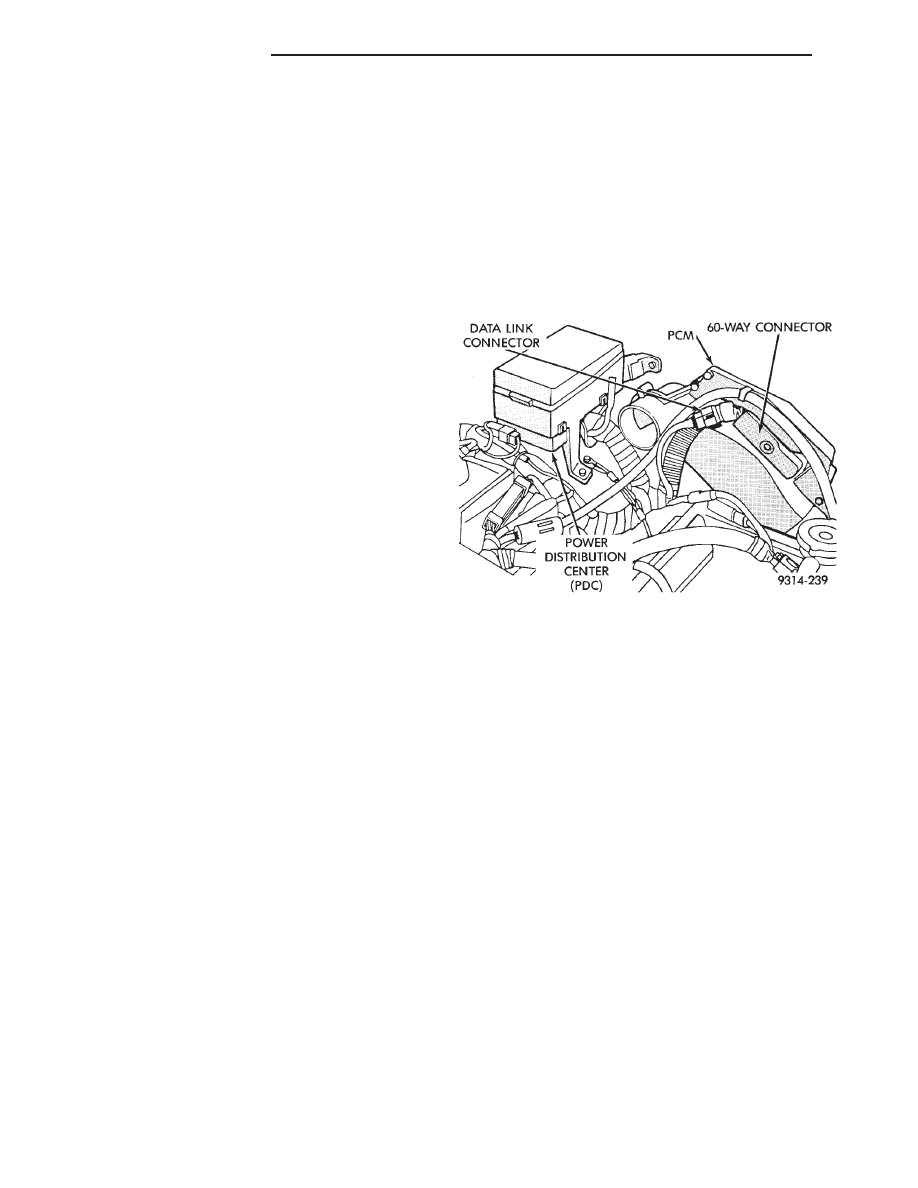

Fig. 1 Powertrain Control Module (PCM)

14 - 162

FUEL SYSTEMS

Ä

line. However, these could result in a rich or lean
condition causing an oxygen sensor fault to be stored in
the PCM.

Secondary Ignition Circuit - The PCM cannot

detect an inoperative ignition coil, fouled or worn spark
plugs, ignition cross firing, or open spark plug cables.

Engine Timing - The PCM cannot detect an incor-

rectly indexed timing chain, camshaft sprocket and
crankshaft sprocket. However, these could result in a
rich or lean condition causing an oxygen sensor fault to
be stored in the PCM.

Cylinder Compression - The PCM cannot detect

uneven, low, or high engine cylinder compression.

Exhaust System - The PCM cannot detect a

plugged, restricted or leaking exhaust system.

Fuel Injector Malfunctions - The PCM cannot

determine if a fuel injector is clogged, the needle is
sticking or the wrong injector is installed. However,
these could result in a rich or lean condition causing an
oxygen sensor fault to be stored in the PCM.

Excessive Oil Consumption - Although the PCM

monitors exhaust stream oxygen content when the
system is in closed loop, it cannot determine excessive
oil consumption.

Throttle Body Air Flow - The PCM cannot detect a

clogged or restricted air cleaner inlet or filter element.

Evaporative System - The PCM will not detect a

restricted, plugged or loaded evaporative purge canis-
ter.

Vacuum Assist - Leaks or restrictions in the

vacuum circuits of vacuum assisted engine control
system devices are not monitored by the PCM. How-
ever, these could result in a MAP sensor fault being
stored in the PCM.

PCM System Ground - The PCM cannot determine

a poor system ground. However, a diagnostic trouble
code may be generated as a result of this condition.

PCM Connector Engagement - The PCM cannot

determine spread or damaged connector pins. How-
ever, a diagnostic trouble code may be generated as a
result of this condition.

HIGH AND LOW LIMITS

The powertrain control module (PCM) compares in-

put signal voltages from each input device with estab-
lished high and low limits for the device. If the input
voltage is not within limits and other diagnostic
trouble code criteria are met, a diagnostic trouble code
will be stored in memory. Other diagnostic trouble code
criteria might include engine RPM limits or input
voltages from other sensors or switches that must be
present before a fault condition can be verified.

DIAGNOSTIC TROUBLE CODE DESCRIPTION

A diagnostic trouble code indicates that the power-

train control module (PCM) has recognized an abnor-

mal condition in the system. Diagnostic trouble codes
can be obtained from the malfunction indicator lamp
(Check Engine lamp on the instrument panel) or from
the DRBII scan tool. Diagnostic trouble codes indicate
the results of a failure but do not identify the failed
component directly.

SYSTEM TESTS

WARNING: APPLY PARKING BRAKE AND/OR BLOCK
WHEELS BEFORE PERFORMING ANY TEST ON AN
OPERATING ENGINE.

OBTAINING DIAGNOSTIC TROUBLE CODES

(1) Connect the DRBII scan tool to the data link

connector located in the engine compartment near the
driver side strut tower (Fig. 1).

(2) Start the engine if possible, cycle the transaxle

selector and the A/C switch if applicable. Shut off the
engine.

(3) Turn the ignition switch on, access Read Fault

Screen. Record all the fault messages shown on the
DRBII scan tool. Observe the malfunction indicator
lamp (check engine lamp on the instrument panel). The
lamp should light for 2 seconds then go out (bulb
check).

Diagnostic trouble code erasure; access erase

diagnostic trouble code data

STATE DISPLAY TEST MODE

The switch inputs used by the powertrain control

module (PCM) have only two recognized states, HIGH
and LOW. For this reason, the PCM cannot recognize
the difference between a selected switch position ver-
sus an open circuit, a short circuit, or a defective
switch. If the change is displayed, it can be assumed
that the entire switch circuit to the PCM is functional.
From the state display screen access either State
Display Inputs and Outputs or State Display Sensors.

STATE DISPLAY INPUTS AND OUTPUTS

Connect the DRBII scan tool to the vehicle and access

the State Display screen. Then access Inputs and
Outputs. The following is a list of the engine control
system functions accessible through the Inputs and
Outputs screen.

Park/Neutral Switch
Speed Control Resume
Brake Switch
Speed Control On/Off
Speed Control Set
A/C Switch Sense
S/C Vent Solenoid

Ä

FUEL SYSTEMS

14 - 163

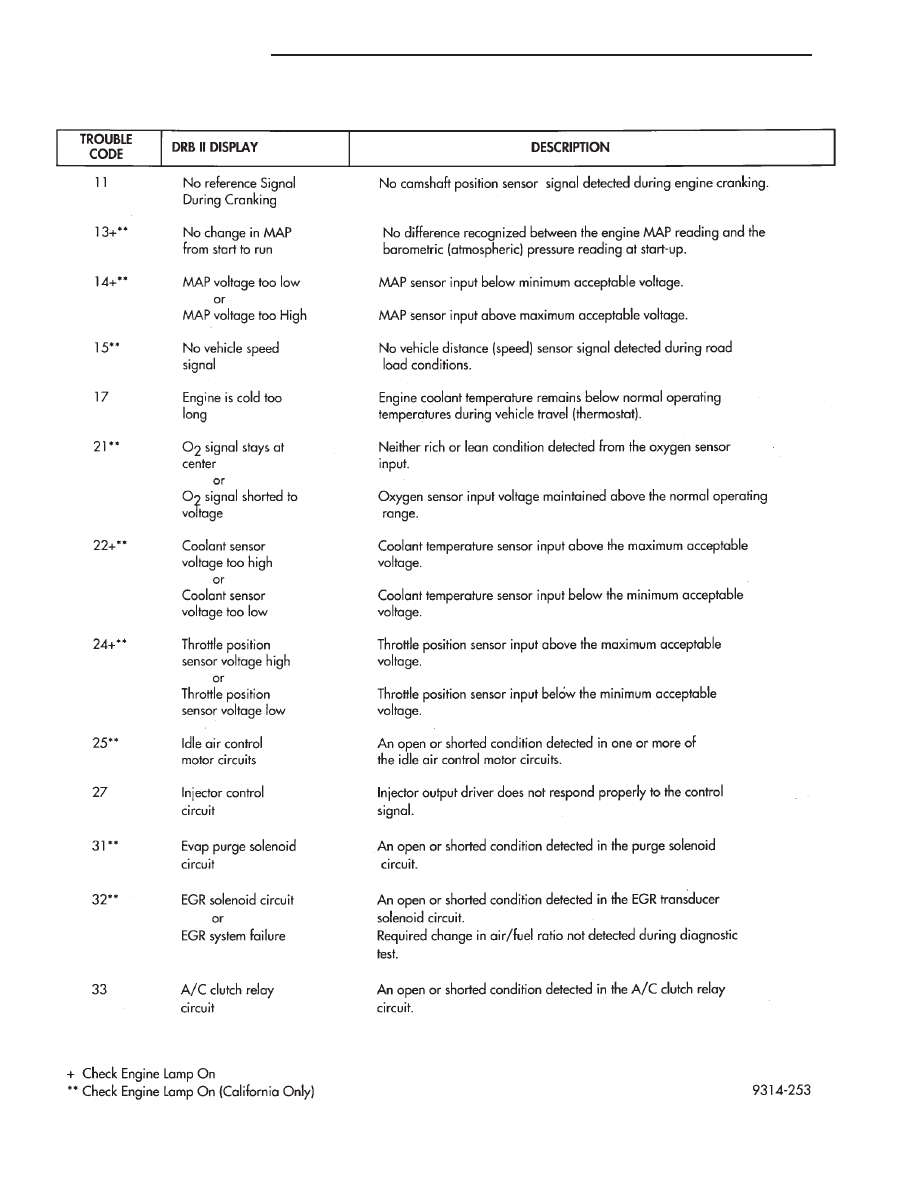

DIAGNOSTIC TROUBLE CODE DESCRIPTION
