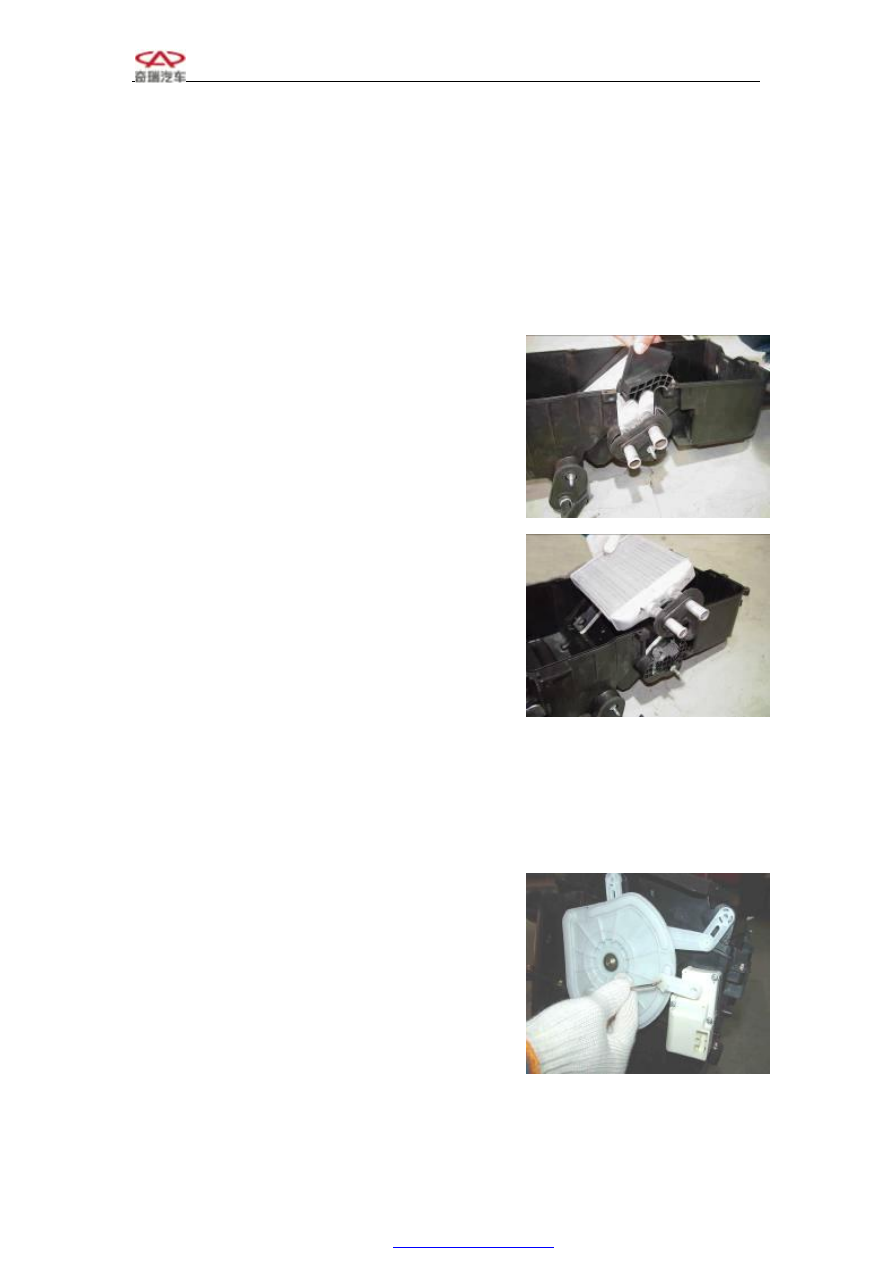

6.1.10    Take off heating cover plate assembly

















6.1.11    Tear  down  sponge  seal  around  water  inlet  and

outlet pipe, take off heating water tank cover plate.















6.1.12    Take off heating water tank











6.2    Assembly steps

The installing steps are reverse to those for removal.

Carry  out  checks  for  system  evacuating,  keep  pressure,

antifreeze leaking.

Check if the radiator is blocked. Clear the blocked radiator.



7    Disassembly/assembly of mode ventilator

motor and related mechanism

7.1    Disassembly/assembly steps

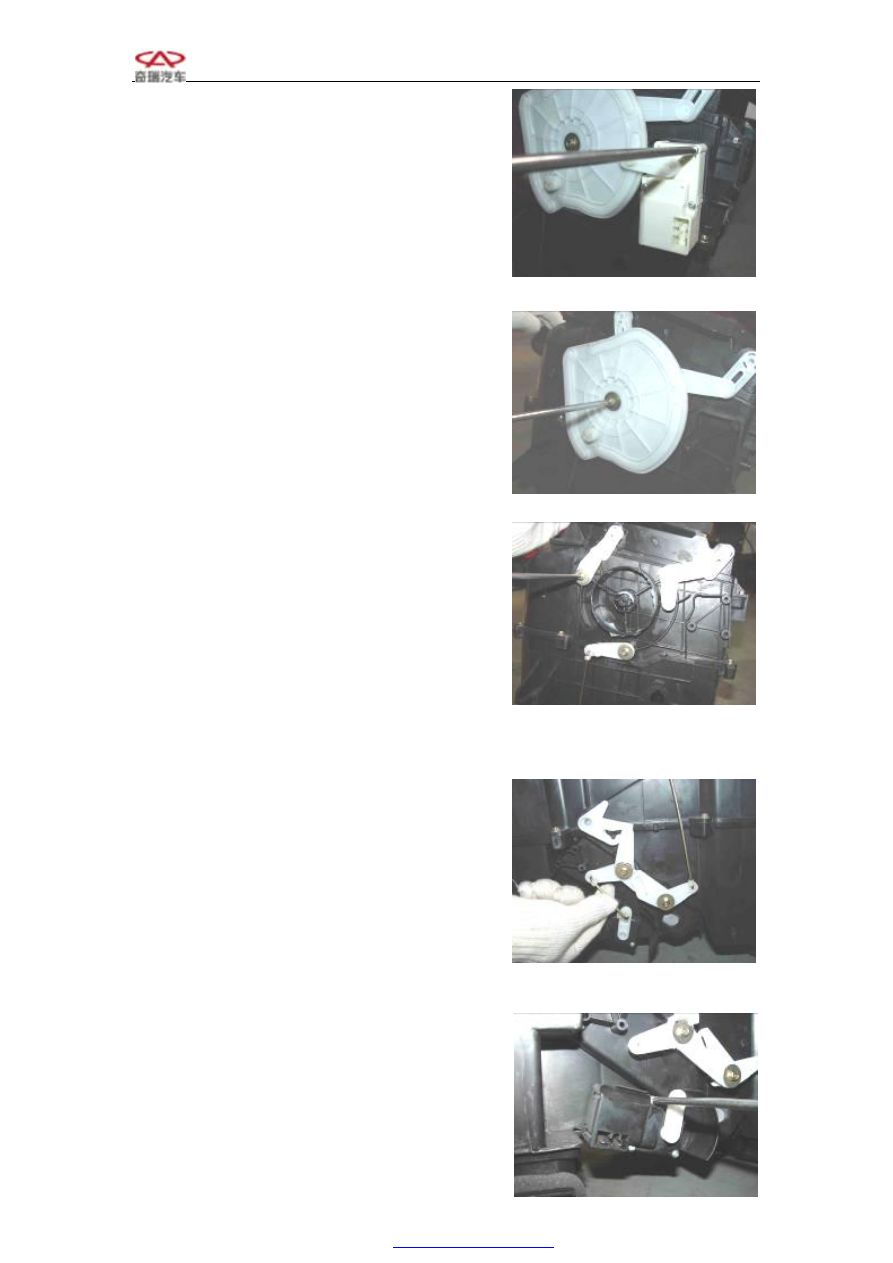

7.1.1    Take off motor plug

7.1.2    Disassemble mode ventilator connecting rod







7.1.3    Loose  3  fixing  screws  of  mode  ventilator  motor,

and disassemble mode ventilator motor

















7.1.4    Loose  control  disc  fixing  screw,  take  off  control

disc















7.1.5    Disassemble  3  screws  and  shims  which  control

arm for defrost, blowing head and blowing feet behind

of control disc.





7.2    Assembly steps

The installing steps are reverse to those for removal.



8    Disassembly/assembly  of  mixing  ventilator
motor and related mechanism

8.1    Disassembly steps

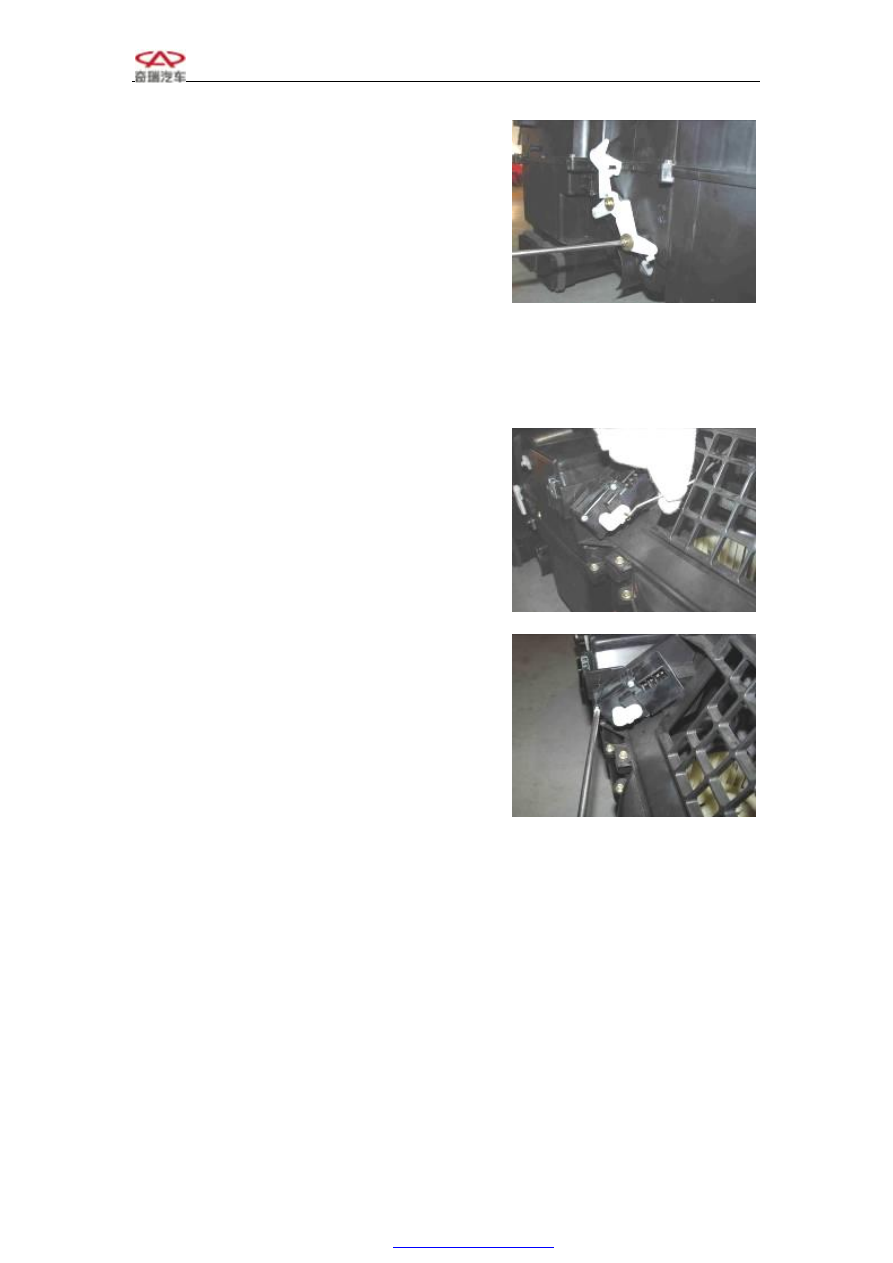

8.1.1    Take off motor plug

8.1.2    Disassemble mixing ventilator pull rod







8.1.3    Loose 3 screws of mixing ventilator control motor

, and disassemble the motor





8.1.4    Disassemble mixing ventilator control arm







8.2    Assembly steps

The installing steps are reverse to those for removal.





9    Disassembly/assembly  of  inside/outside
circulation  ventilator  motor  and  related
mechanism

9.1    Disassembly steps

9.1.1    Take off motor plug

9.1.2    Disassemble  inside/outside  circulation  ventilator

pull rod









9.1.3    Loose  3  screws  of  inside/outside  circulation

ventilator motor, and disassemble the motor





9.2    Assembly steps

The installing steps are reverse to those for removal.



10    Disassembly/assembly of evaporator

10.1    Disassembly steps

10.1.1    Disassemble  evaporator  assembly  (Refer  to

disassembly of evaporator)



10.1.2    Disassemble  AC  cable  (Refer  to  disassembly  of

AC cable)



10.1.3    Disassemble  evaporator  water  temperature

sensor  (Refer  to  disassembly  of  evaporator  water

temperature sensor)



10.1.4    Disassemble  mode  ventilator  connection  rod

(Refer to disassembly of mode ventilator connection rod)



10.1.5    Disassemble cooling/heating control

ventilator pull rod



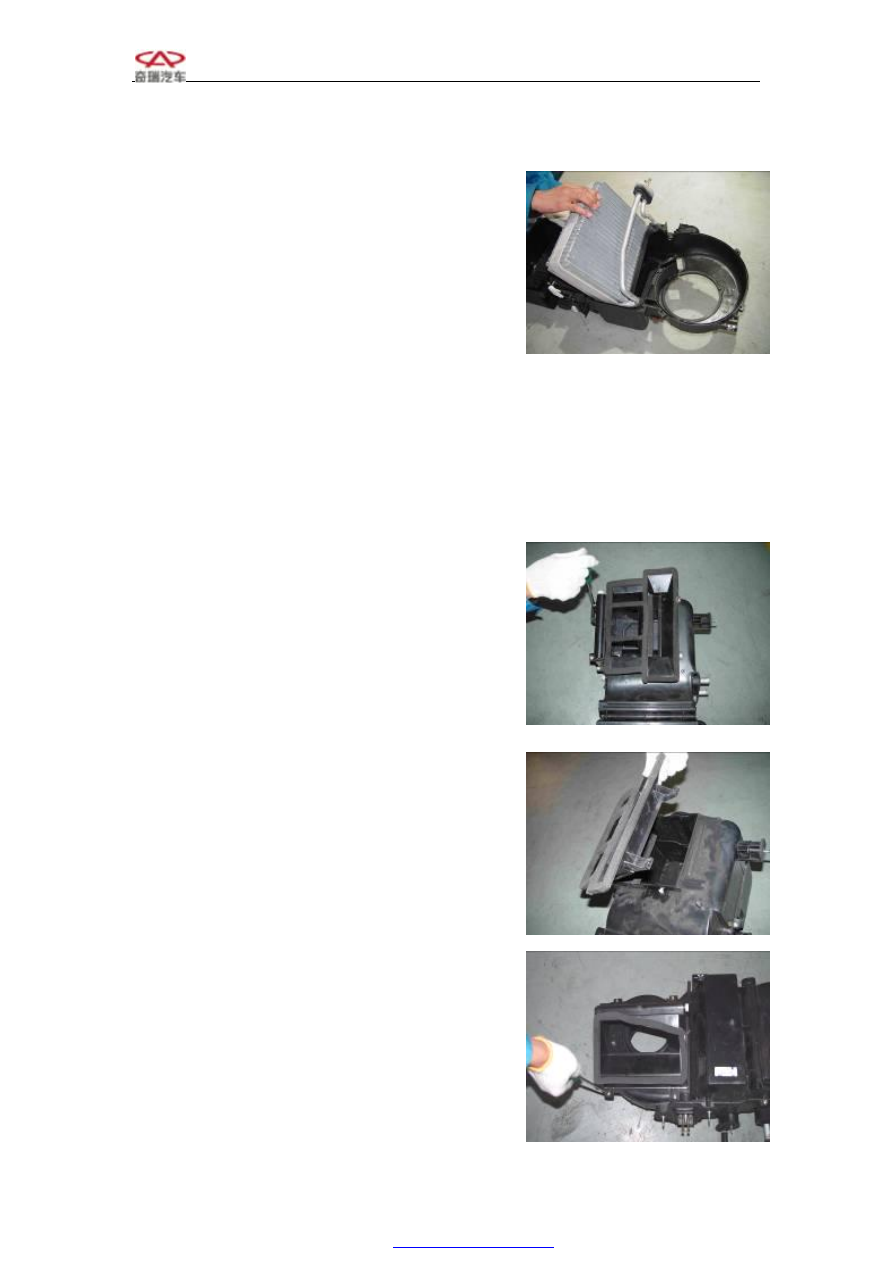

10.1.6    Disassemble  14  bolts  from  evaporator  housing,

decomposing evaporator housing

Note: sponge seal around housing is one time using





10.1.7    Disassemble evaporator assembly



10.2    Assemble evaporator assembly

The installing steps are reverse to those for removal.

Carry  out  checks  for  system  evacuating,  keep  pressure,

antifreeze leaking.

Check if the radiator is blocked. Clear the blocked radiator



11



Disassemble

other

accessories

from

evaporator

11.1    Disassembly steps

11.1.1    Disassemble 4 bolts from lower ventilator by

cross head screwdriver







11.1.2    Take off ventilator









11.1.3    Disassemble  inside/outside  circulation  ventilator

pull rod (Refer to  disassembly of inside/outside circulation

motor)



11.1.4    Loose  4  bolts  of  inside/outside  circulation

ventilator
