Chery B14. Manual - part 31

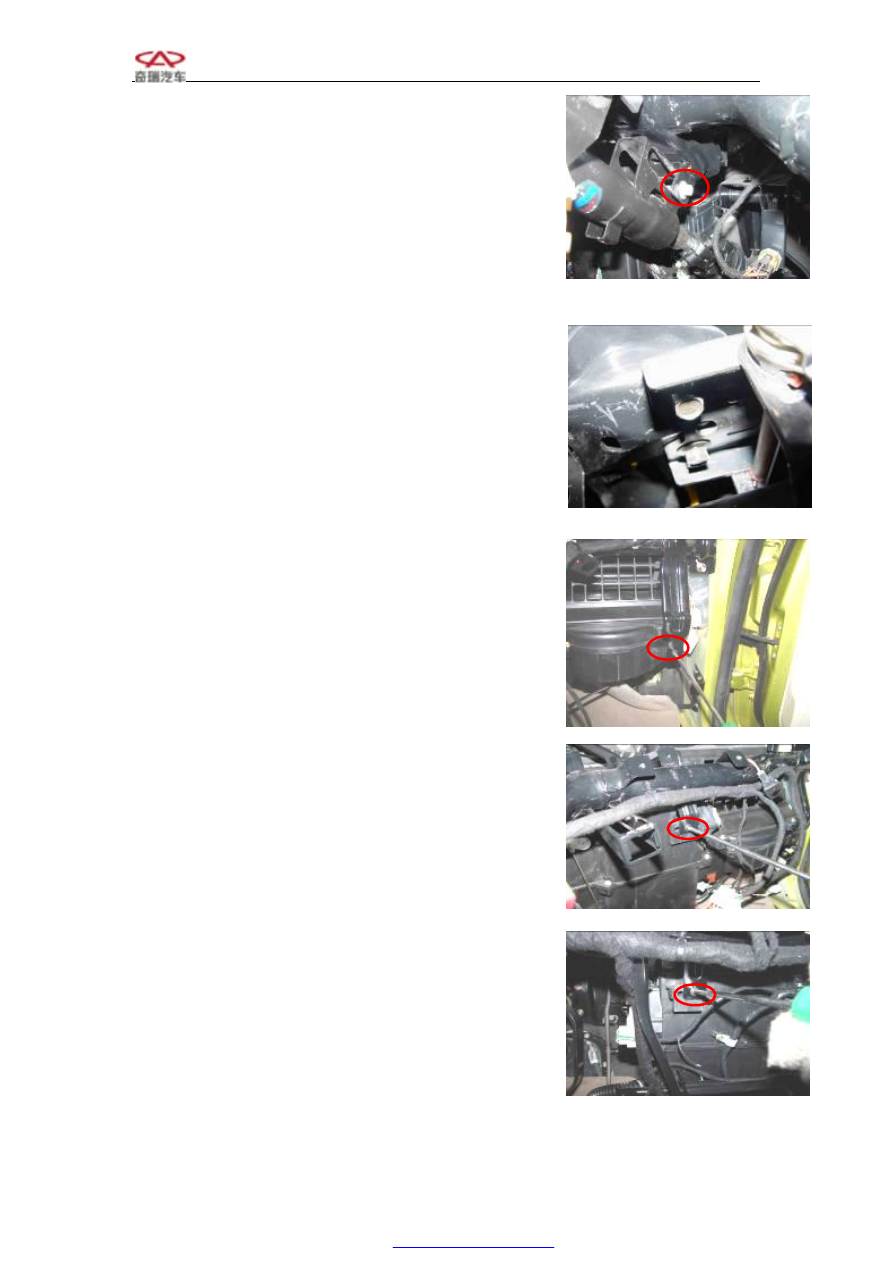

2.1.4    Disassemble  connecting  bolts  between  steering  column

and cross beam by No. 10 socket spanner.

Installation torque is 25±3Nm















2.1.5    Disassemble  2  bolts  below  steering  column    by  No.  10

socket spanner.

Installation torque is 25±3 Nm













2.1.6    Disassemble  3  screws  between  cross  beam  bracket  and

evaporator by cross head screwdriver.

Installation torque is 1.5±0.5 Nm









































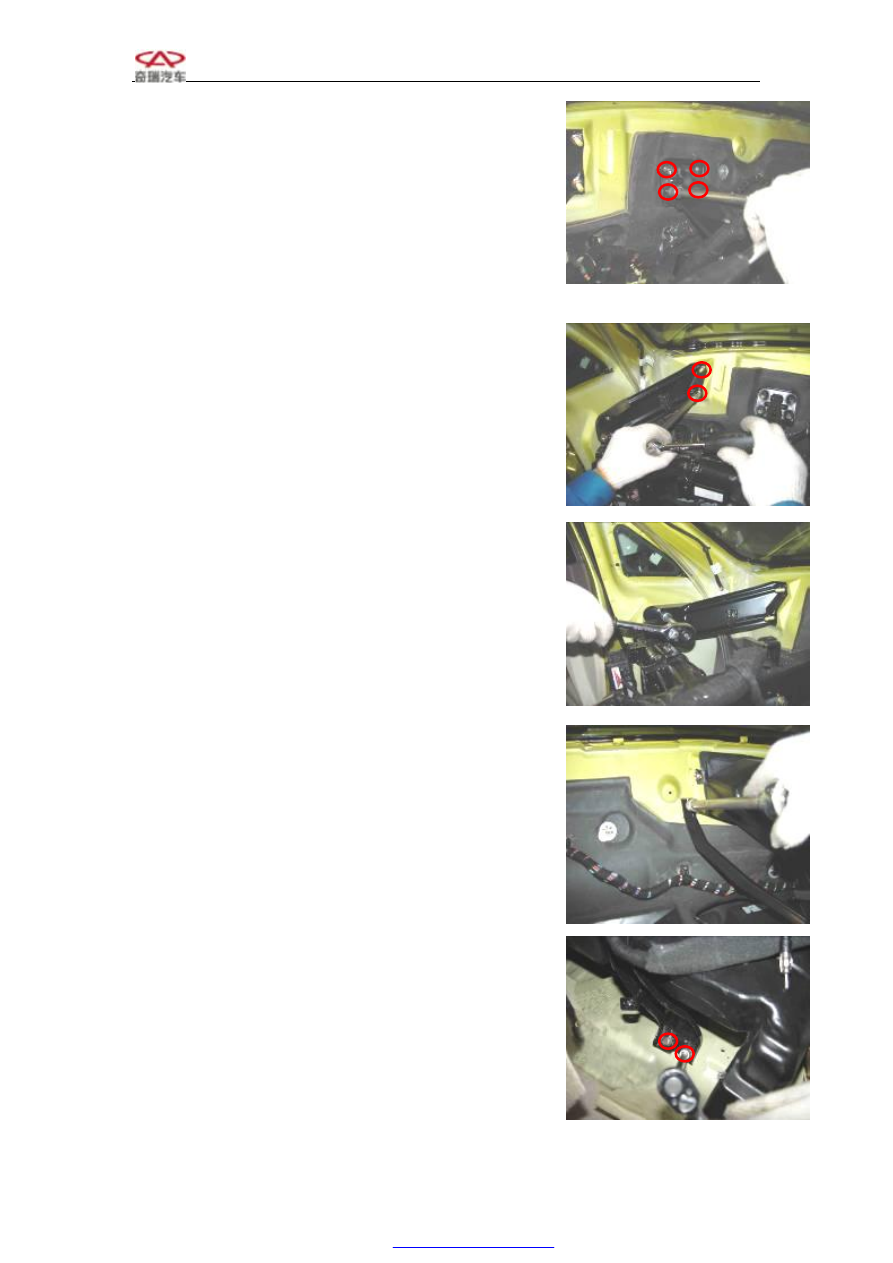

2.1.7    Disassemble  4  fixing  bolts  between  cross  beam  front

end and car body by No. 13 socket spanner.

Installation torque is 20±2 Nm















2.1.8    Disassemble  two  fixing  nuts  marked  in  right    figure  by

No.13 sleeve.

Installation torque is 20±2 Nm











2.1.9    Disassemble two fixing bolts between cross beam and left

side of car body.

Installation torque is 20±2 Nm













2.1.10    Disassemble  one  fixing  bolt  between  cross  beam  and

front side of car body by No. 10 socket spanner.

Installation torque is 20±2 Nm













2.1.11    Disassemble  two  fixing  bolts  between  cross  beam  and

lower side of car body.

Installation torque is 20±2 Nm









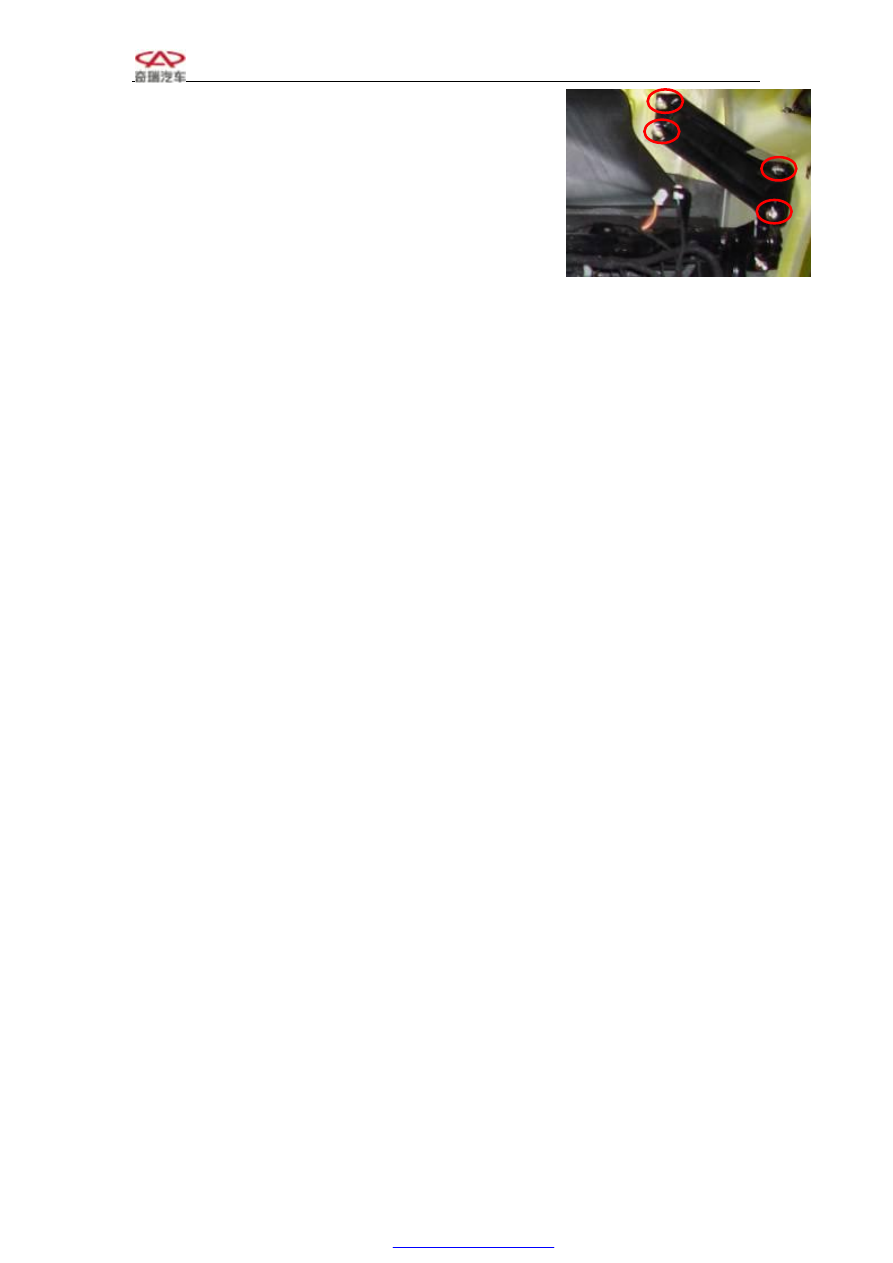

2.1.12    Disassemble two bolts and two nuts

between cross beam and right side of car body by No. 13 sleeve.

Installation torque is 20±2 Nm





2.1.13    Take off cross beam.

2.2    Assembly steps

The installing steps are reverse to those for removal.



Chapter Nine    AC System

I.    System Composition

Air adjustment and distributing system: HVAC air mixing and distributor part, inside/outside

circulation air inlet, air outlet, outside circulation air filter.

Control system: control panel assembly, micro motor, blower, speed regulating mode, high/low

voltage switch, AC temperature sensor.

Heating system: heating water tank, hot water pipe, and engine cooling water system.

Cooling system: compressor, condenser, reservoir dryer, expansion valve, evaporator and pipe.















II.    Disassembly of evaporator assembly

1    Preparation

Tool: cross head screwdriver, carp pliers, socket spanner



Auxiliary material: refrigerant, antifreeze, sponge rubber strip

2    Disassembly steps

2.1    Recycling the refrigerant by refrigerant recycling machine

Note:

（1）  Do not deal with the refrigerant at closed place or near flame.
（2）  Do not splash the refrigerant into eyes and skin.

2.2    Disassemble instrument panel assembly and front cross beam.

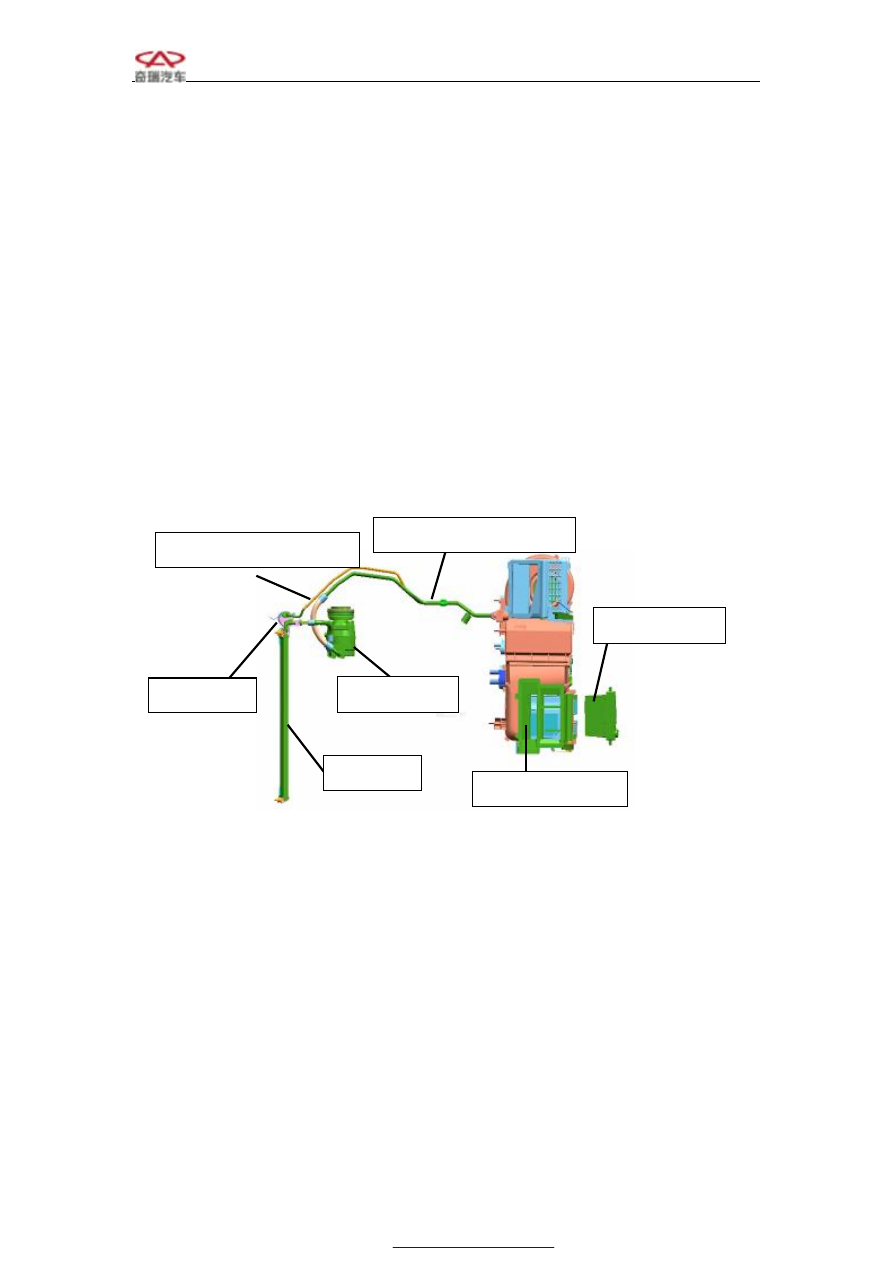

Condenser

AC compressor

Evaporator assembly

AC control panel

Dry Bottle

Low pressure pipe assembly

High pressure pipe assembly
