22

4.

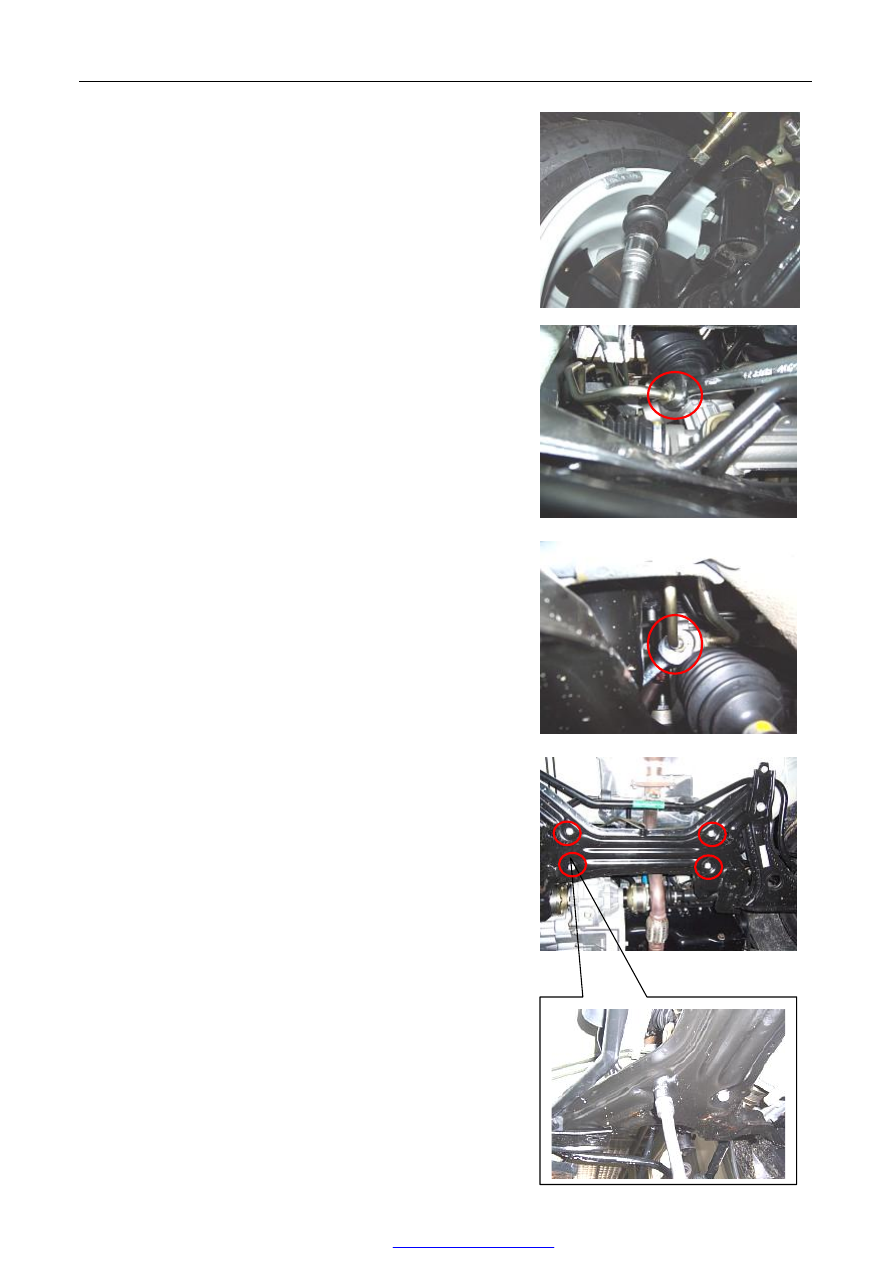

Disassembling or assembling step



4.1

Disassemble  fixed  nuts  on  left  and  right  sides  of

steering buttonhead latch with 19# sleeve.

Moment of force: 40±5 N.m









4.2

Loosen  fixed  nut  on  rear  side  of  oil  pipe  of  power

assisted steering with 18# fixing wrench

Moment of force: 25±5 N.m















4.3

Loosen  fixed  nut  on  front  side  of  oil  pipe  of  power

assisted steering with 13# fixing wrench.

Moment of force: 25±5 N.m













4.4

Disassemble  four  fixed  bolts  and  nuts  of  Steering

engine on underframe with 15# sleeve.

Moment of force: 100±10 N.m



























23

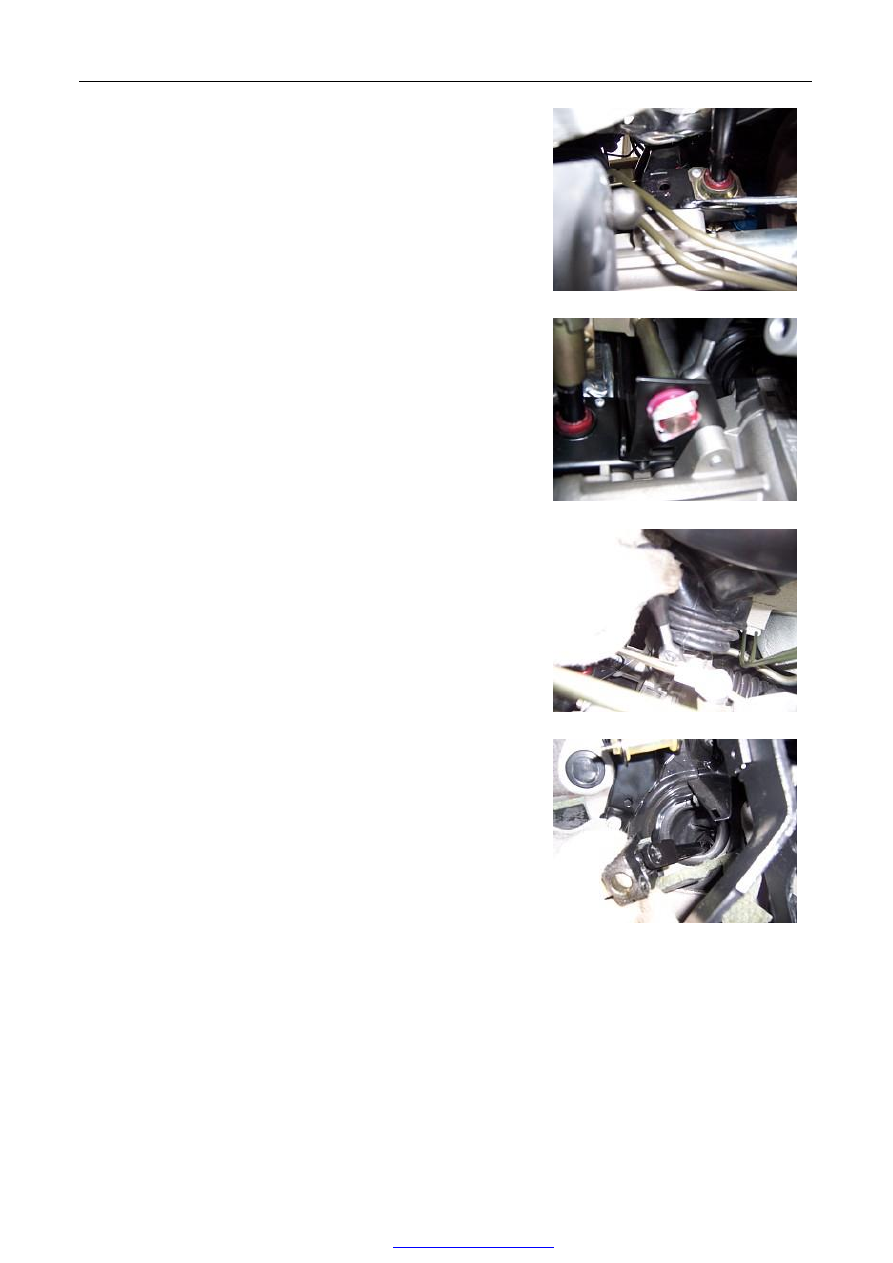

4.5

Disassemble  fixed  bolt  of  gear  plank  on  power

steering engine with 13# open-end wrench.















4.6

Disassemble  another  fixed  bolt  of  gear  plank  on

power steering engine with 13# open-end wrench.















4.7

Disassemble  fixed  bolt  of  steering  universal  joint

with 13# sleeve.















4.8

Disassemble  steering  assembly  after  brought  out

steering universal joint in cabin.













5.

Assembling step



Conduct assembly by referring to disassembling step.











24

II.  Disassembly and assembly of steering column



1.

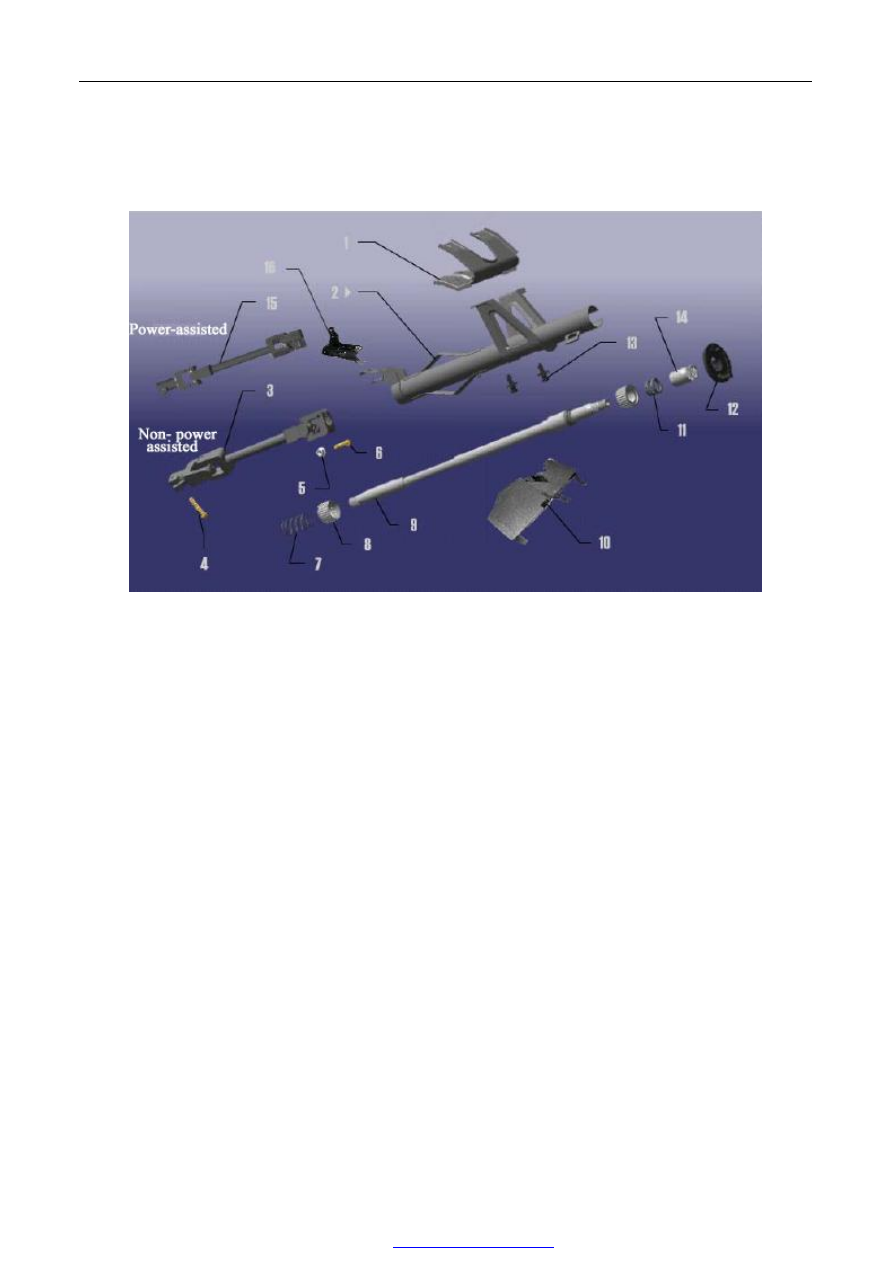

System constitution diagram







1-Plank    2-Steering column assembly    3-Assembly of power steering universal joint

4-Bolt- fixing gear of steering gear    5-Nut-steering engine and underframe    6-Bolt-fixing steering column

7-Compression spring-steering column    8-Lower bearing of steering column    9-Assembly of steering shaft

10-Assembly of steering column cover sheet    11-Compression spring    12-Contact ring of loudspeaker cover

13-Safety bolt    14-Tooth profile sleeve    15-Assembly of steering universal joint

16-Assembly of lower plank of steering column



2.

Preparation



Tools: Flatheaded screwdriver, Philips driver, 5.0 hexagonal socket, 8#、10#、13#、22# sleeve.



3.

Precautions



3.1



25

3.2

Avoid of contacting skin or eye with steering fat liquor while disassembling steering system.

3.3

Please  switch  off  cathode  of  battery  before  disassemble  steering  wheel,  to  prevent  safety  airbag  from

puffing.



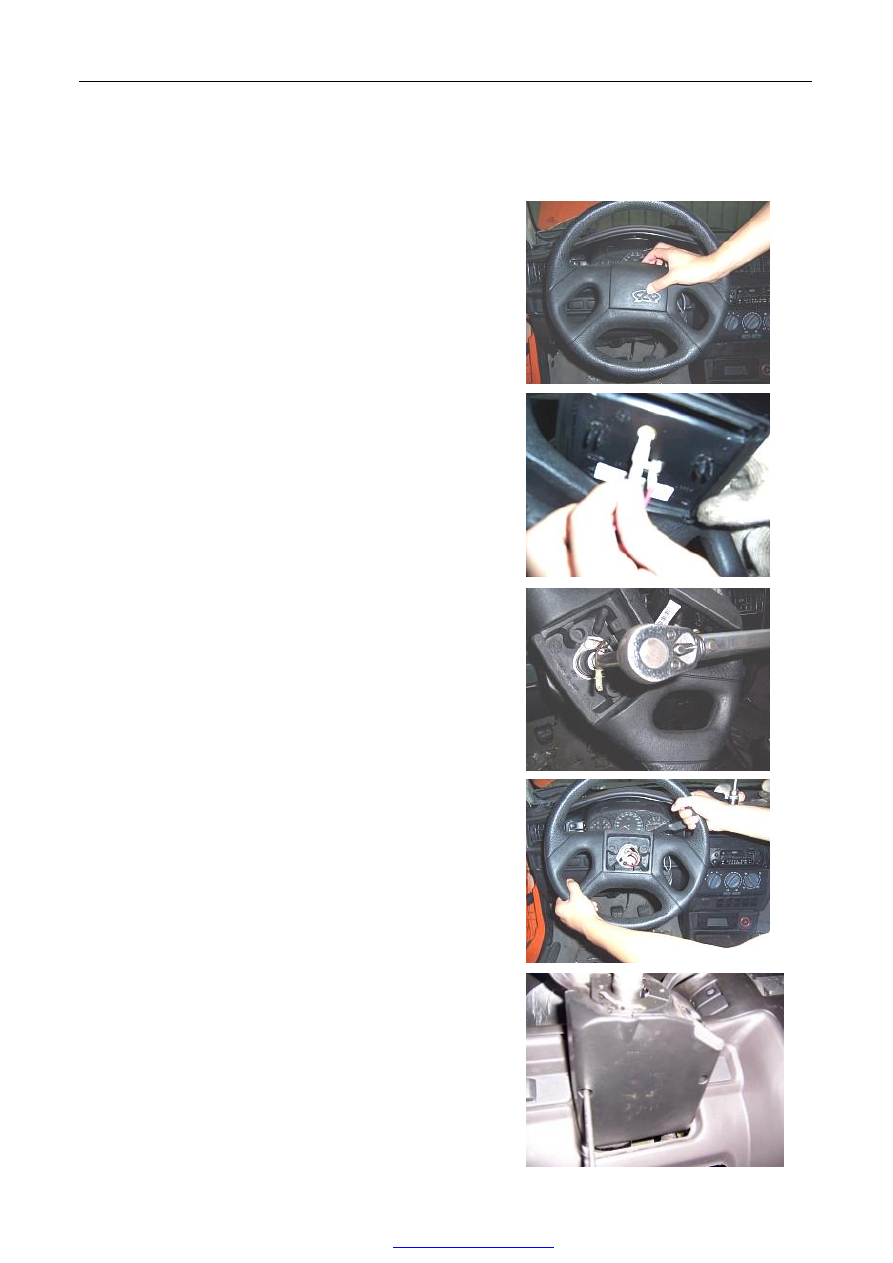

4.

Disassembly  and  assembly  of  steering  wheel  and

combination switch



4.1

Bring  out  loudspeaker  cover  of  steering  wheel  by

hand.







4.2

Pull  out  pin  of  loudspeaker  line  on  rear  side  of

loudspeaker cover by hand.













4.3

Disassemble  fixed  nut  of  steering  wheel  with  socket

wrench.













4.4

Take out steering wheel with hands.

















4.5

Disassemble fixed bolt of cover sheet on combination

switch with Philips driver.
