Section 4    Adjustment and replacement of manual brake

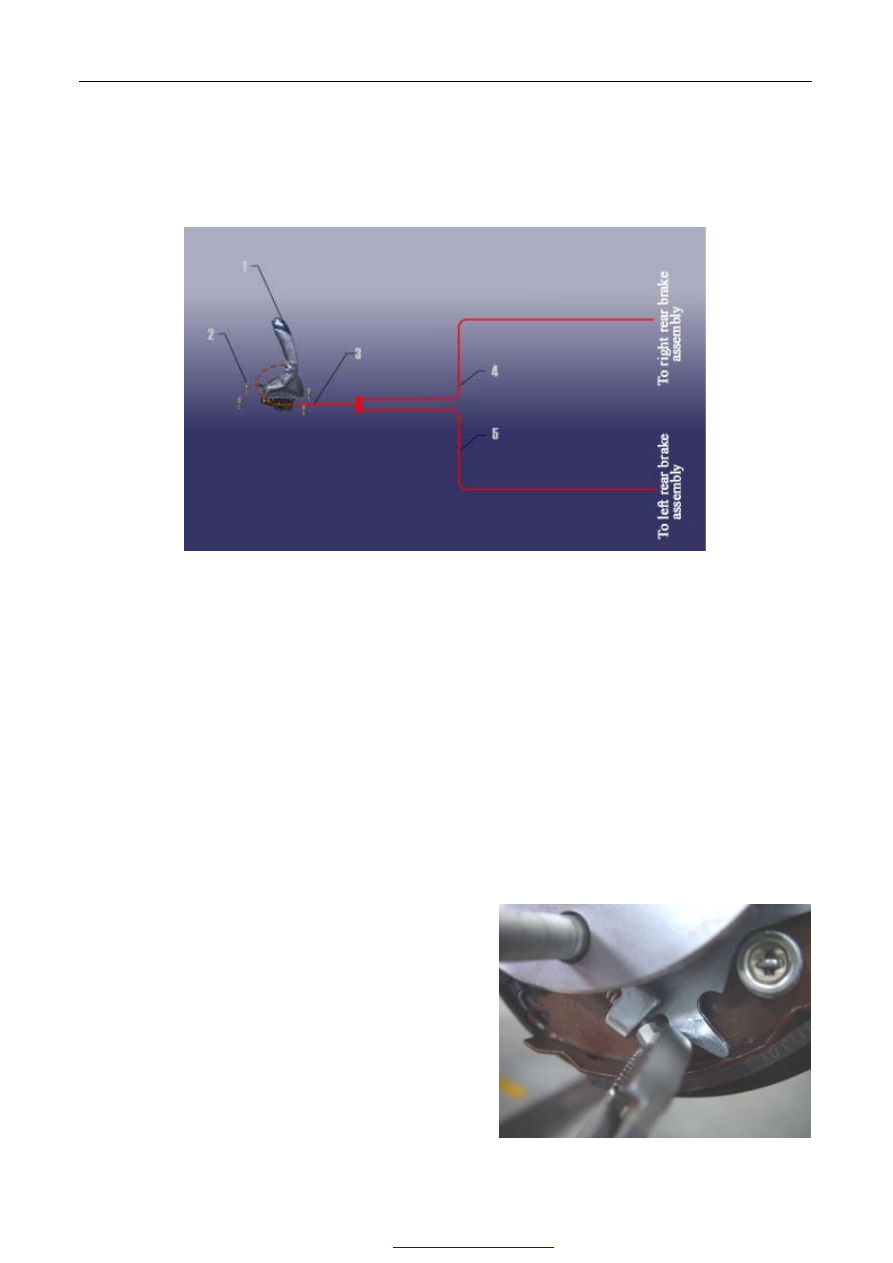

1.  System constitution diagram









1-Handle    2-Fixed bolt    3-Bracing wire    4, 5-Bracing wire of left and right rear wheel



2.  Preparation



Tools: Ratchet wheel, ratchet pole, 10#, 13#, 14#, 16# sleeve, 10#, 13#, 14# box wrench, jaw vice, torque wrench,

flatheaded screwdriver.



3.  Precautions



3.1

Please wear necessary appliances for labor protection to avoid of accident.

3.2

While  disassembling or assembling elastic cell,  please  prevent it springing  out to injure human as  much as

possible.

3.3

While disassembling and assembling near blast pipe, please wait for refrigeration to avoid of scald.



4.  Disassembling and assembling step



4.1

Referring to disassembly and assembly of rear brake,

loose manual brake cable of rear wheel.









15

4.2

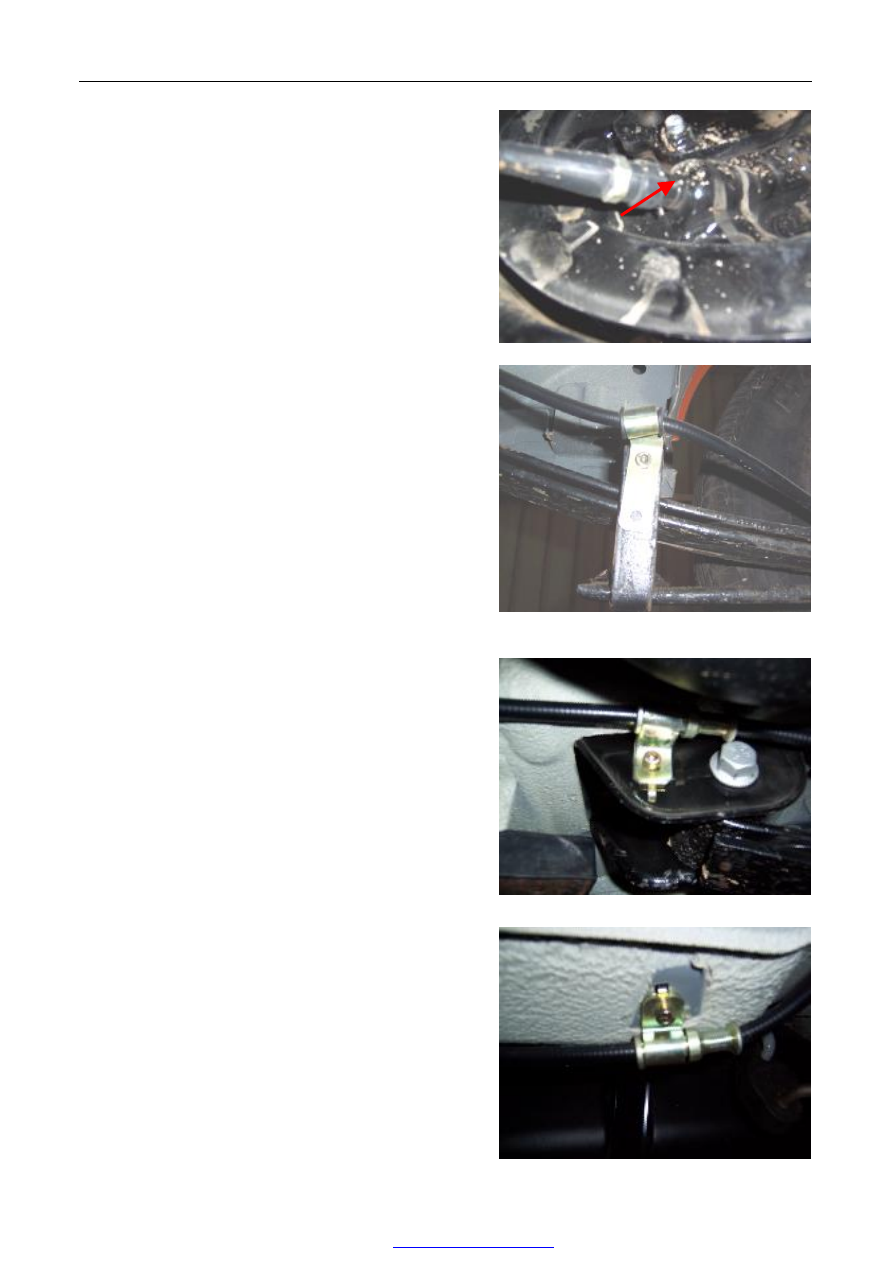

Disassemble  circlip  on  position  shown  in  the  figure

and pull out brake bracing wire.



















4.3

Disassemble  steady  rest  bolts  of  manual  brake  cable

on  position  shown  in  figure  with  inner  hexagonal

socket

Moment of force: 9-12 N·m



























































16

4.4

Disassemble  the  manual  brake  cable  on  another  side

in same method.

4.5

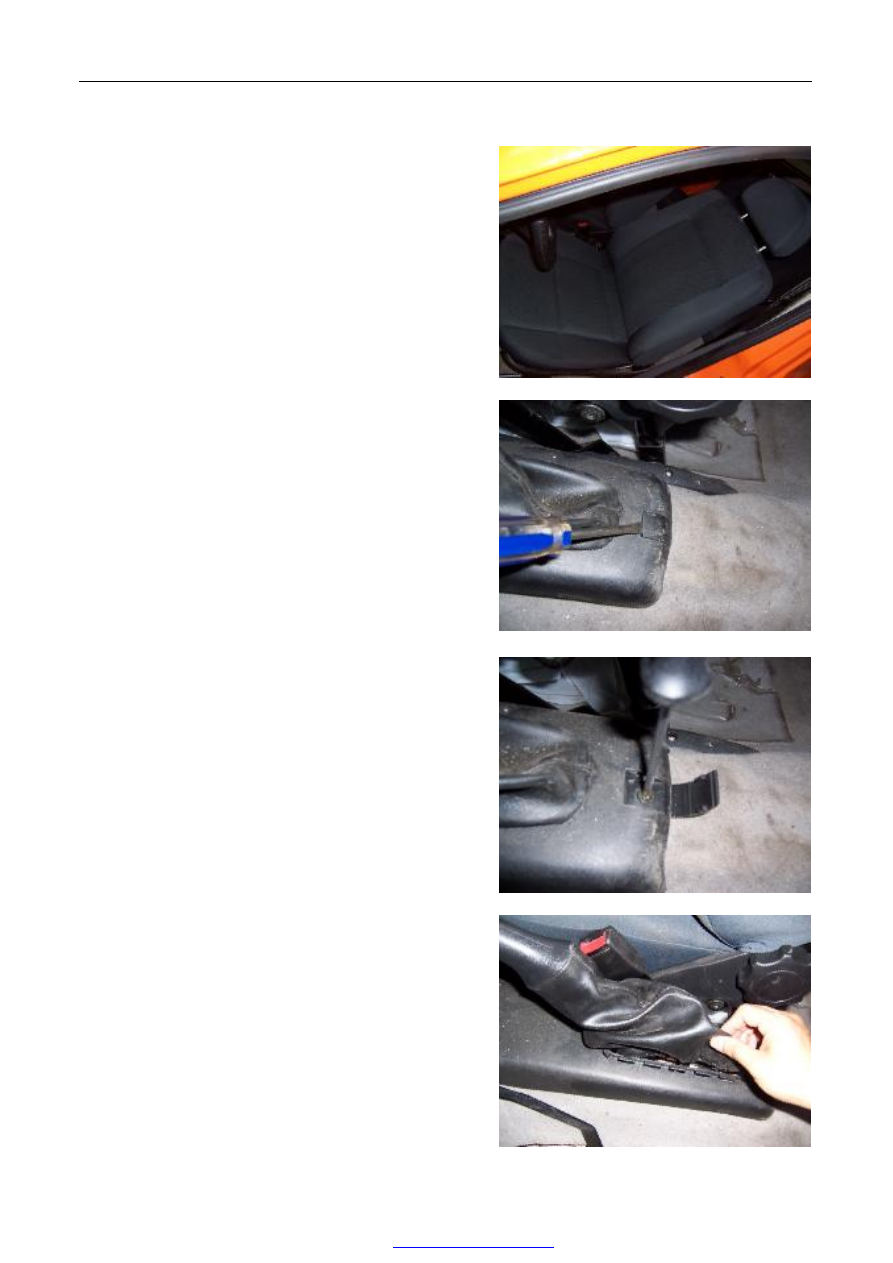

Disassemble fixed bolt of driver seat with 17# sleeve

and bring out seat.

Moment of force: 25±3N·m















4.6

Pry  up  protecting  cover  of  screw  nail  of  rear  cover

sheet  with  flatheaded  screwdriver  and  disassemble

screw  nail  of  coversheet  of  amplitude-panel

assembly.

Bolt moment: 6±1 N·m



































4.7

Disassemble leather sheath of manual brake.



















17

4.8

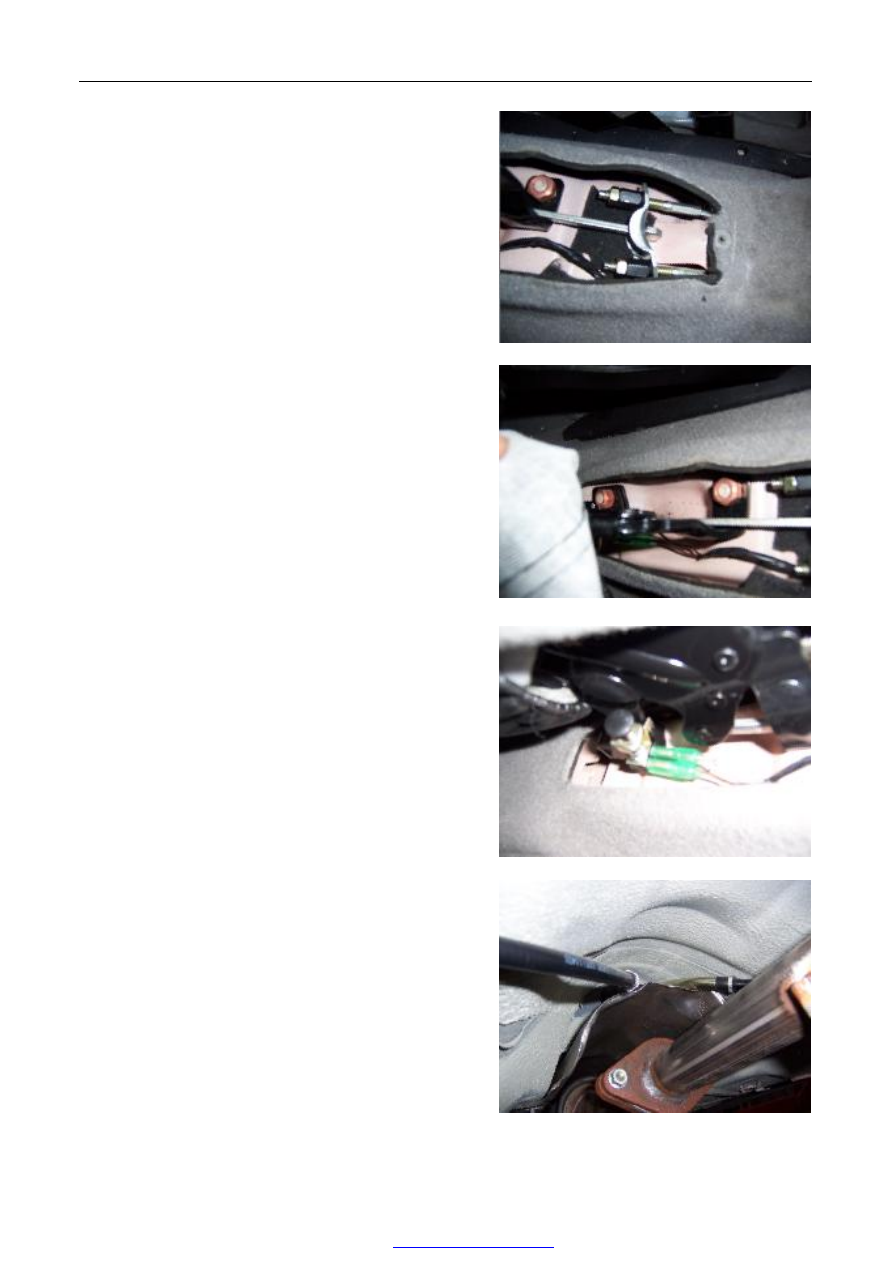

Loosen  fixing  nuts  of  two  backstay  cables  with  10#

box  wrench.  (Adjust  hand-braking  path  via  adjust

bracing wire of the position.)

Moment of force: 20-26 N·m















4.9

Disassemble fixed nuts of brake handle with 15# box

wrench.

Moment of force: 30±3 N·m

















4.10  Pull out sensor wire of manual brake.





















4.10  Draw  out  manual  brake  cable  from  underside  of

vehicle body.
