8

7.  Indexed list for rapid trouble shooting



7.1  Index for fault inspecting list of fault code



Diagnosis

code

Fault

description

Diagnosis content

SN of inspecting

list

Reference page

00003

Electronic
control unit

Damaged



P. 27

01276

ABS  hydraulic
pump

Electromotor

cannot

operate normally

1

P.11

00283

Sensor  of  left
front wheel

00285

Sensor  of  right
front wheel

00290

Sensor  of  left
rear wheel

00287

Sensor  of  right
rear wheel

Electric  and  mechanical
fault

2，3，4

P.12, P. 13, P. 14

01044

ABS

coding

error



5

P．15

00668

Power  terminal
30



6

P．16

01130

ABS  operates
abnormally

Signal is unreasonable

7

P．17



7.2  Index for fault inspecting list of faultless code



State of fault

SN of

inspecting list

Reference

page

Turn  ignition  switch  to  “ON”  (under  state  of  burning  out),  ABS
warning lamp does not light

1

P18

After starting of engine, warning lamp did not extinguish

2

P19

Brake force on two sides are inhomogeneous
Brake fore is lacking
ABS operates while treading brake pedal slightly
(the vehicle is in state of resting)
ABS operates while treading brake pedal slightly
(the vehicle is in state of running)

ABS operates
abnormally

Brake  pedal  vibrates smartly  during  operation  of
ABS

3




P20

Stroke of brake pedal is too long

4

P21

Too large force is needed while treading brake pedal

5

P22

No  fault  code  output  (it  is  unable  to  communicate  with  fault
diagnosing device)

6

P23

9

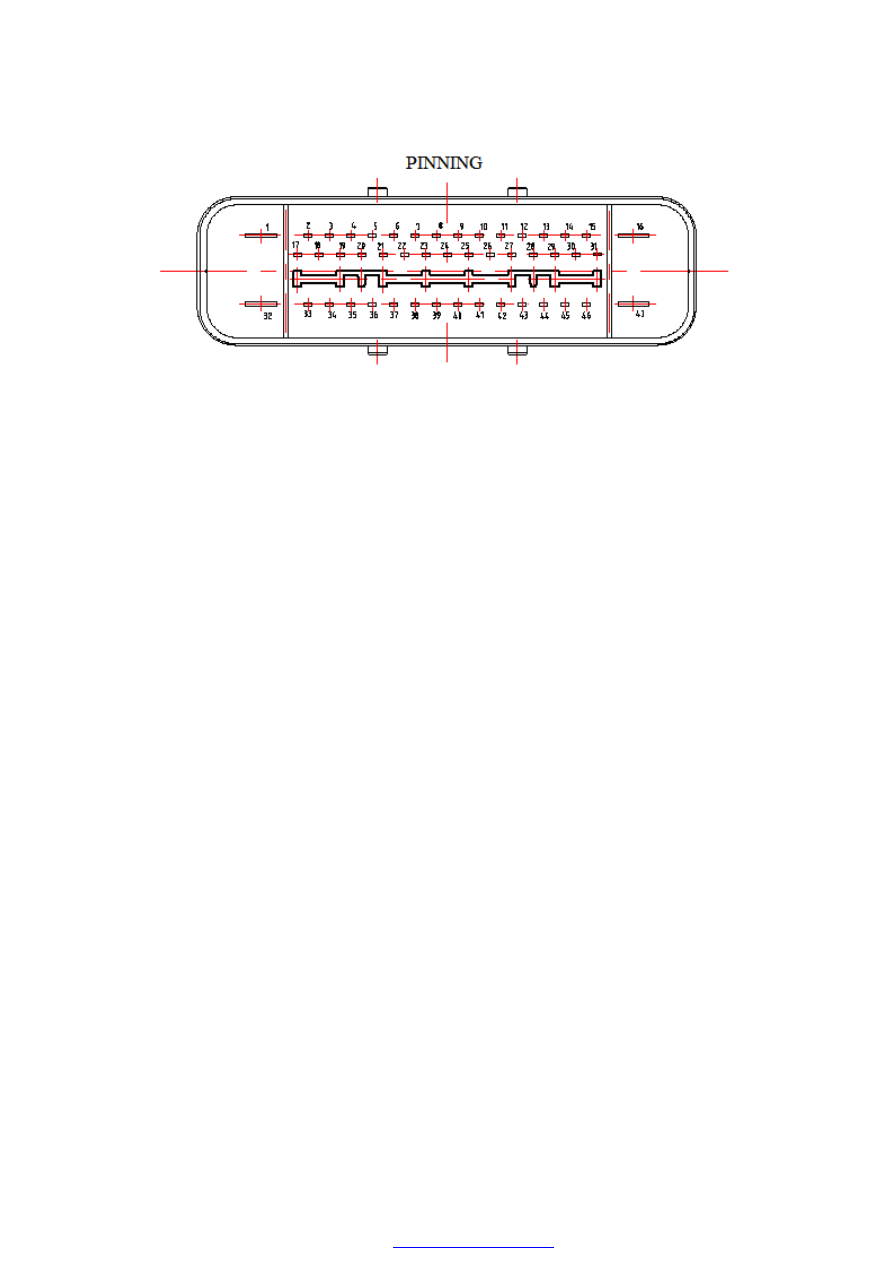

8.  ABS ECU Socket





10

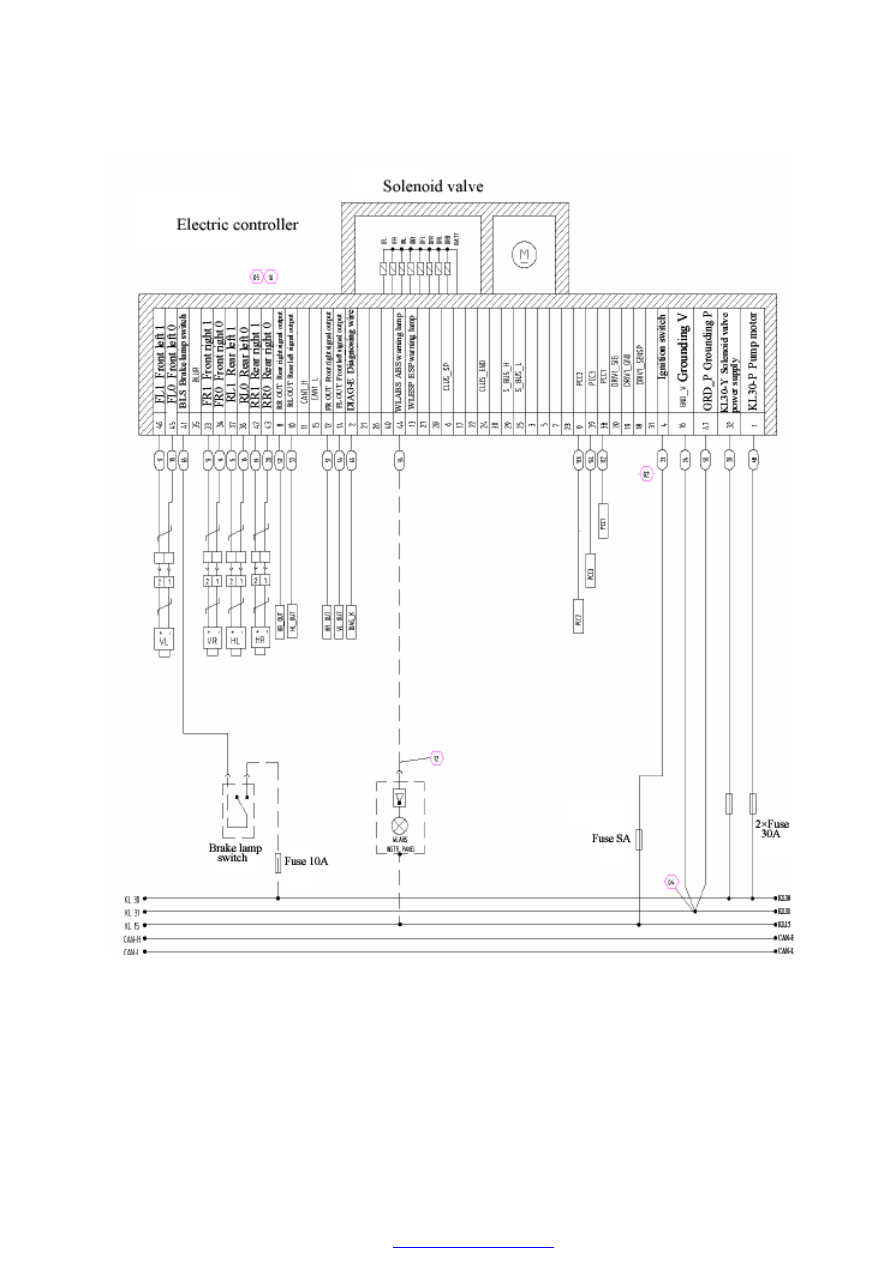

9.  Electric wiring diagram














































Note:  For  connection  of  bouncing  pins,  please  refer  to  relevant  electric  wiring

diagram.



11

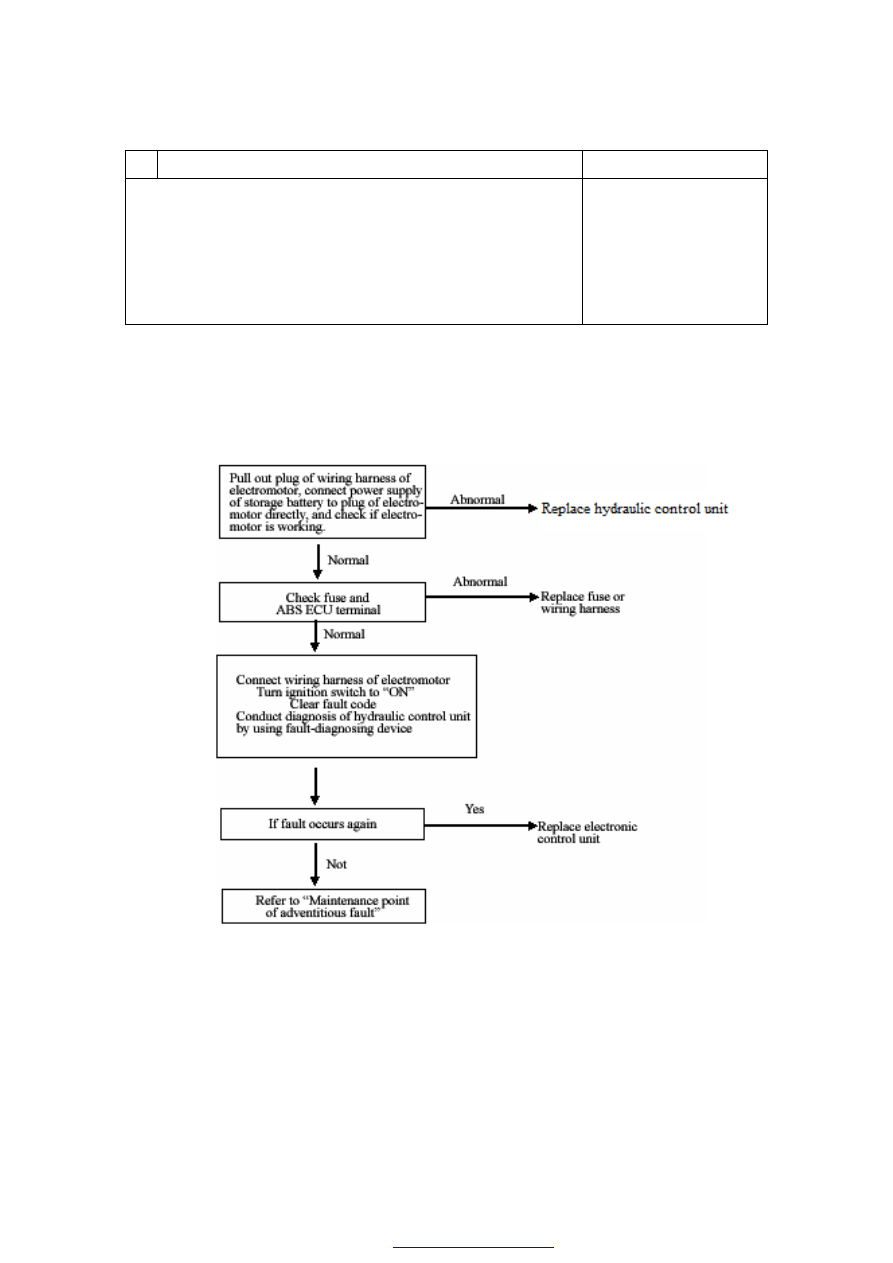

10.  Fault inspecting list of fault code



1

Fault code is 01276

Possible reason

[Explanation]  The  fault  code  should  be  recoded  if  ABS  ECU  finds
out that engine is operating abnormally in case that vehicle running in
speed of 20km/h or above.

[Prompt]  In  case  that  connection  of  wiring  harness  between  engine
and  ECU  gets  loose,  the  fault  code  maybe  occurs.  It  is  possible  to
drive  engine  to  perform  the  test  by  using  function  test  of  hydraulic
unit of fault diagnosing device.

l

Power  supply  isshort
circut or earthed

l

Wiring

harness

of

electromotor gets loose

l

Electromotor

is

damaged


Note:
Electromotor should not be droved if storage battery is discharged in excess, please check if
voltage of storage battery is normal prior to perform driving test with electromotor.
It is possible to perform driving test with electromotor while vehicle is in state of resting.
