Chery A18. Manual - part 30

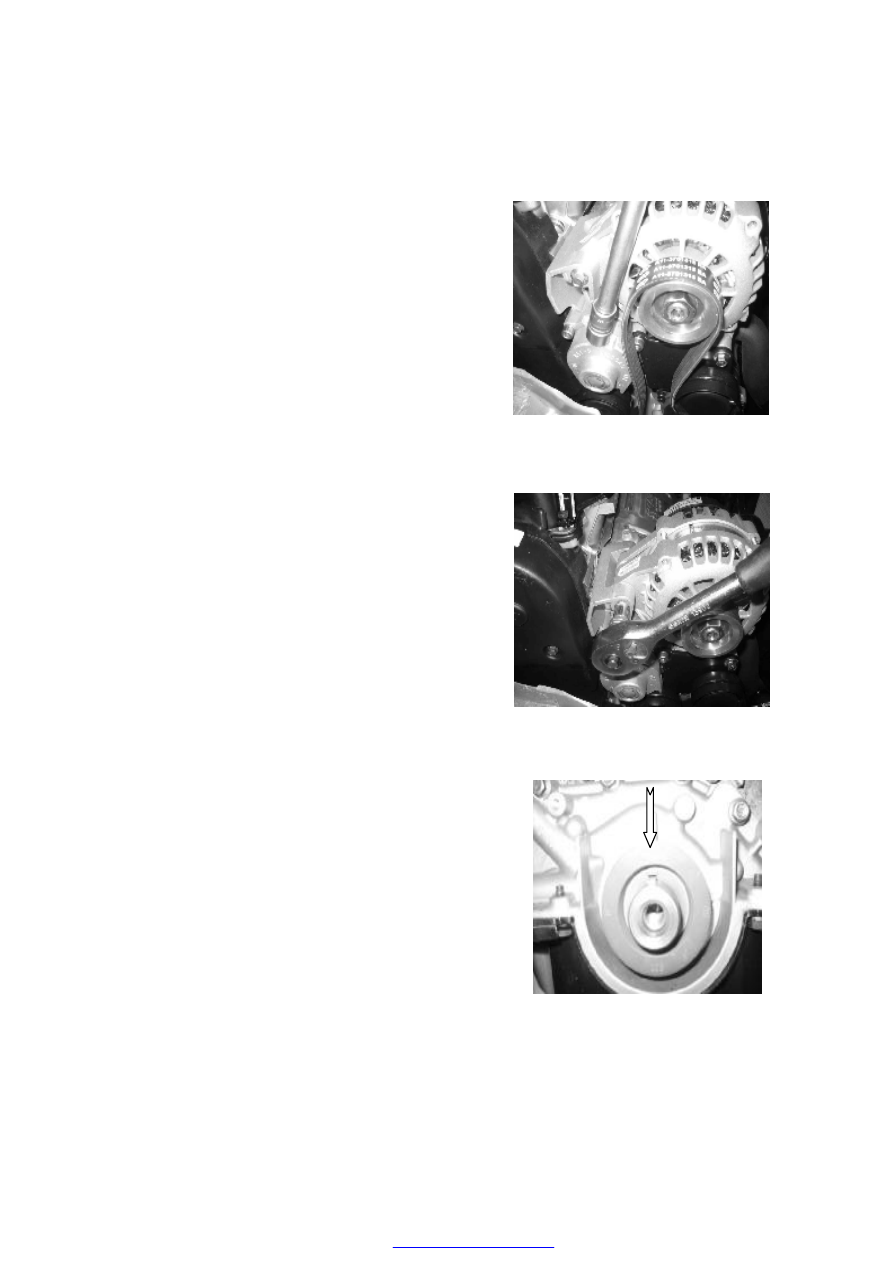

DRIVER BELT, TENSION PULLEY AND
GENERATOR

Removal

Pull  the  abutment  on  the  tension  pulley  by  tools
to  the  direction  of  the  generator  (or  align  the
gauge  holes  on  the  front  and  rear  part  of  the
tensioning  device  and  drive  a  pin  to  fix  the
tensioning device).

Remove  the  driver  belt  and  the  two  fixing  bolts
on the generator to take the generator out.



For installation, reverse the above removal
steps.





Tension pulley and Generator Bracket

Removal

Remove the three fixing bolts on the belt tension
pulley to take it out.

Loosen the connecting nuts on the cylinder head
and binding bolts on the cylinder block on the
generator bracket.



For installation, reverse the above removal
steps.



DETERMINATION OF ENGINE TIMING
（TDC FOR CYLINDER 1）


Unscrew 2 M6 bolts to remove upper timing gear
cover.  Put  one  wrench  on  the  bolts  of  crank
pulley,  rotate  the  crank  shaft  clockwise  (seeing
from  the  direction  of  pulley)  until  the  top  dead
center (TDC) gap indicator on the pulley lines up
with the TDC indicator (O) on the bottom timing
gear cover.





Note:  The  spark  plug  can  be  taken  away

before  rotating  the  crank  for  labor
saving.







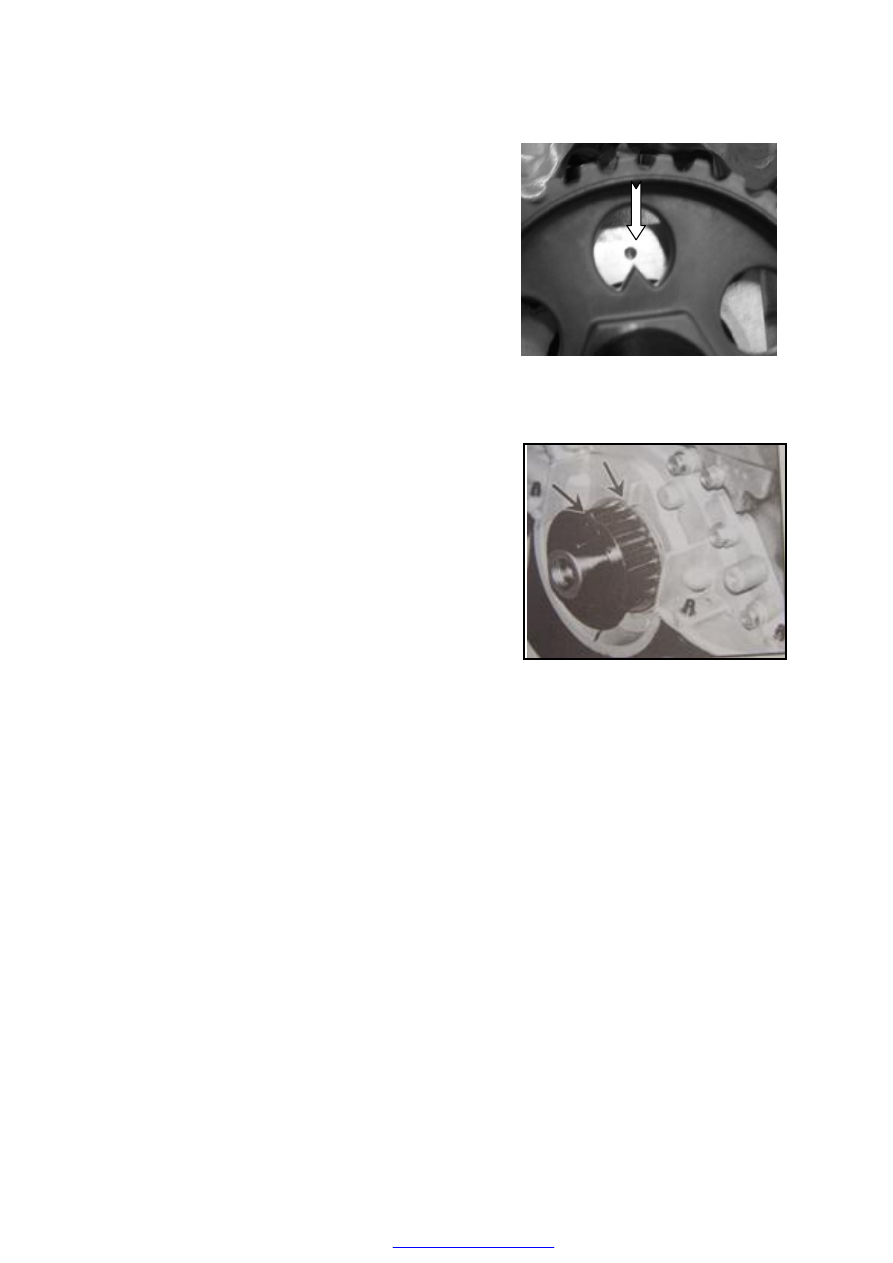

Check whether the TDC indicator on the cam
shaft gear lines up with that on the front end of
cylinder head. If not, rotate the crank shaft
clockwise in one full circle to make them line up
with each other. At this time, the engine is in the
position of TDC of the first cylinder.





In  case  the  crank  pulley  and  timing  gear  have
been  removed,  the TDC  for the  first  cylinder can
be determined as follows:



Rotate the crankshaft  to  make  the  TDC  indicator
on  the  crank  pulley  line  up  with  that  on  the  oil
pump body. Check whether the TDC indicator on
the cam shaft  gear  lines  up  with  that on the front
end of cylinder head. If not, rotate the crank shaft
for one circle to make the cam gear indicator line
up with that on the cylinder head.





























VALVE CLEARANCE

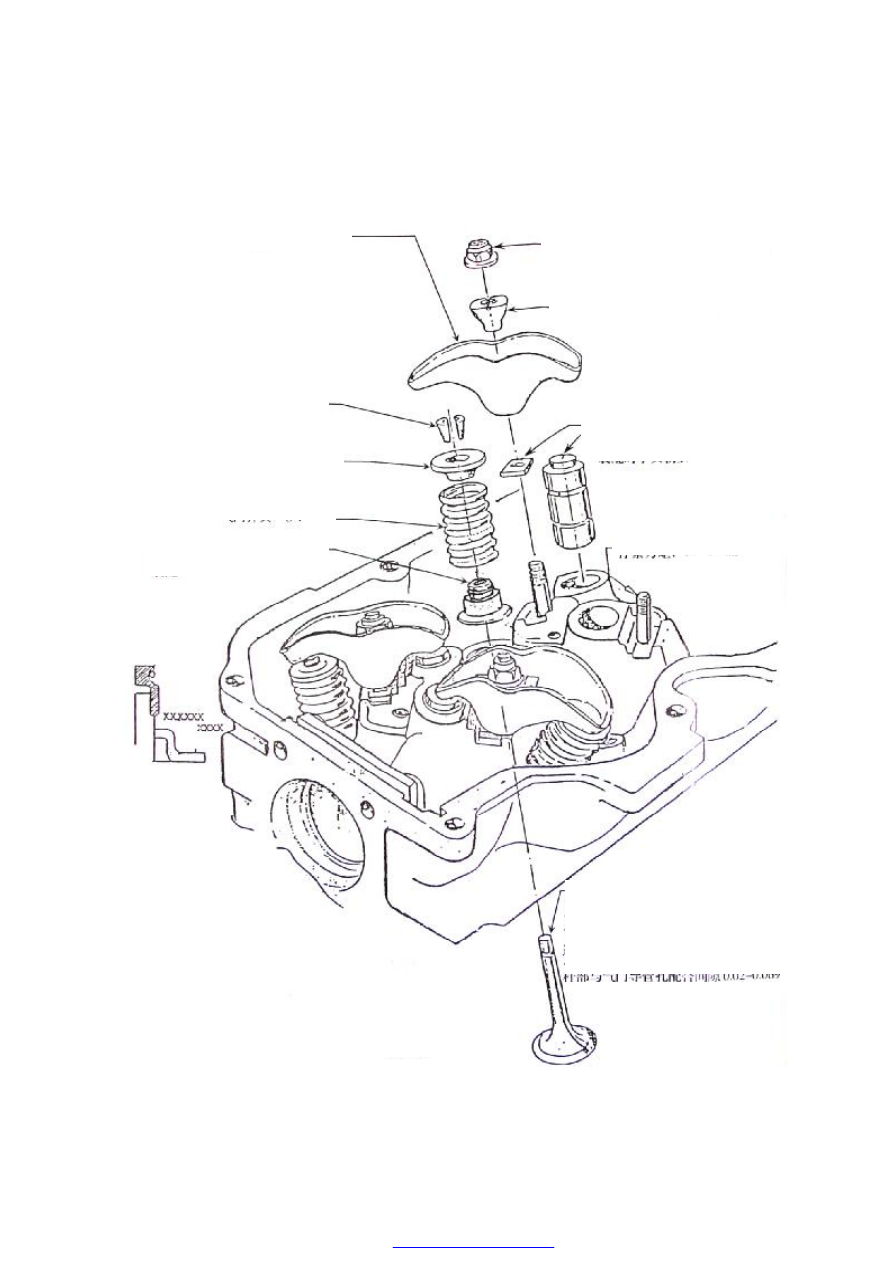

VALVE MECHANISM COMPONENTS























































Rocker arm (8 pcs)

Rocker nut (16 pcs)
Tightening torque: 25~29Nm



Rocker ram seat (8 pcs)

Valve keeper (16 pcs)

Rocker ram seat washer (8 pcs)

Hydraulic tappet (8 pcs)
Clearance: 0.023~0.065



Upper  seat  of  valve
spring (8 pcs)

Valve spring (8 pcs)

Rocker arm stud (8 pcs)
Torque: 18~23Nm



Lower  seat  of  valve

spring (8 pcs)

Exhaust valve (4 pcs) (LH)
Clearance: 0.046~0.095

Intake valve (4pcs) (RH)
Clearance: 0.02~0.069



VALVE COVER AND GASKET



Removal


Remove  9  bolts  to  take  out  the  cupped  gasket
and  high  tension  wire  support,  clutch  and
throttle cable support.







Remove the valve cover and gasket assembly.

Take the sheet gasket out.



Installation


Clean  the  junction  face  of  the  cylinder  head
and the valve cover.

Push  the  wedge  of  the  sheet  gasket  for  the
valve cover  into  corresponding  valve  cover to
integrate them.

Install  the  combined  valve  cover  and  sheet
gasket assembly on the cylinder head.

Put  9  hexagonal-head  long  cylindrical  end
bolts into the cupped gaskets and supports and
screw them into the cylinder head.

Tighten  the  bolts  in  2  steps  according  to  the
graphics  and  tightening  order.  First  step:
tighten

them

to

the

moment

of

4.0-6.0Nm.Second  step:  tighten  them  to  the
moment of 8.0-10.0Nm.



Cupped
gasket

Valve Cover

C

upp

ed

 g

as

k

et



G

as

k

et

 a

ss

em

b

ly

fo

r v

al

v

e

cov
er
