ROCKER MECHANISM



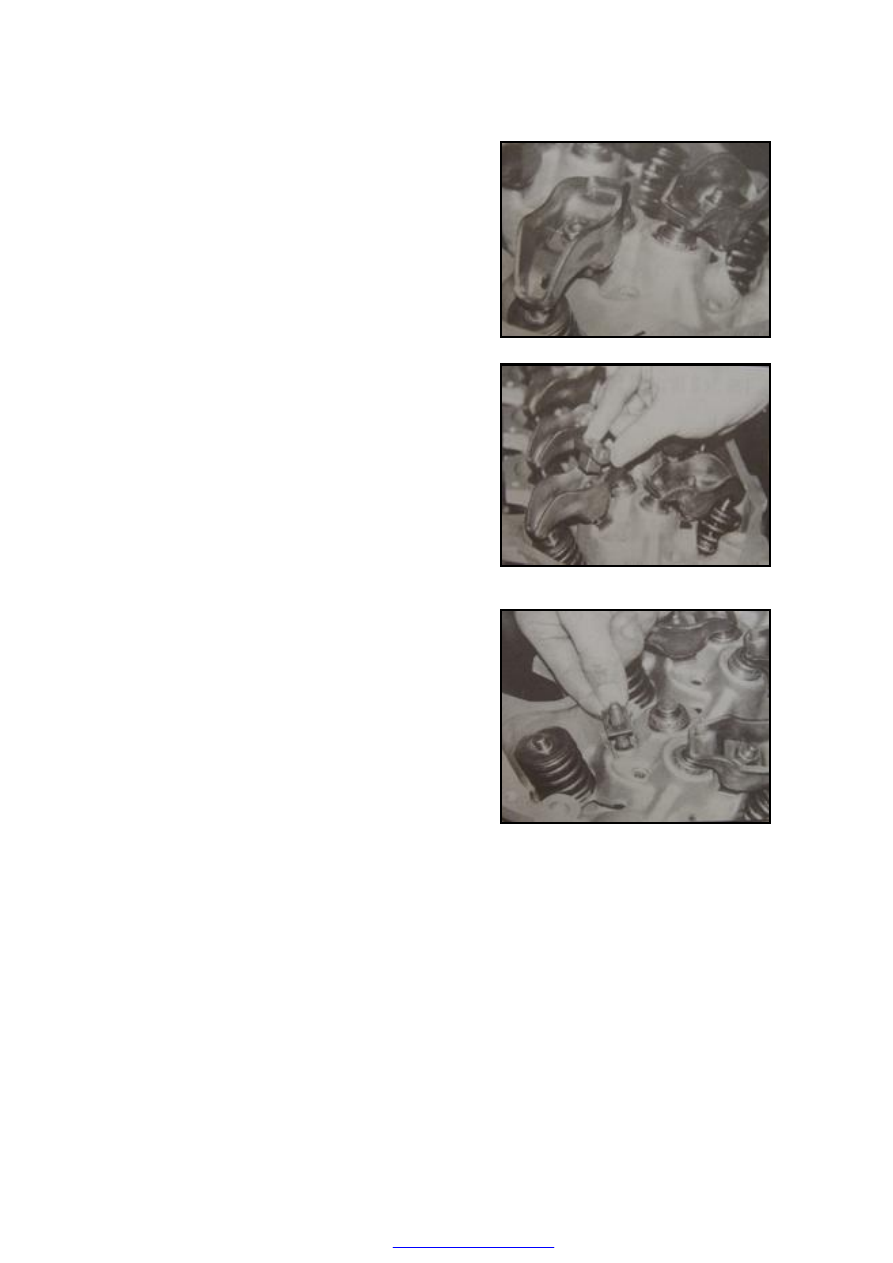

Removal

Loosen the rocker nuts to take them out.





Take the level bracket out.

Take the rocker arm out.

Take the gasket of the level bracket out.

Place  each  set  of  rock  arm  and  level
bracket  in  one  same  plastic  bag  for
distinction.  The  removed  rocker  nuts
cannot be reused.



Installation:

Check  whether theire  is abnormal abrasion on
the  contact  surface  of  the  rocker.  Replace  it  if
necessary.

Put the rocker seat gasket into the stud.

Lubricate  the  rocker  arm  and  rocker  seat  by
motor oil.

Install  the  rocker  arm  and  seat,  screw  in  the
new  nuts  by  hands,  then  tighten  them  for  the
moment of 25—29N.m.



Note:  The  corresponding  hydraulic

tappet  shall  be  in  the  Min.
position  before  each  rocker
arm  is  installed  and  tightened
with nuts.



HYDRAULIC TAPPET



Removal

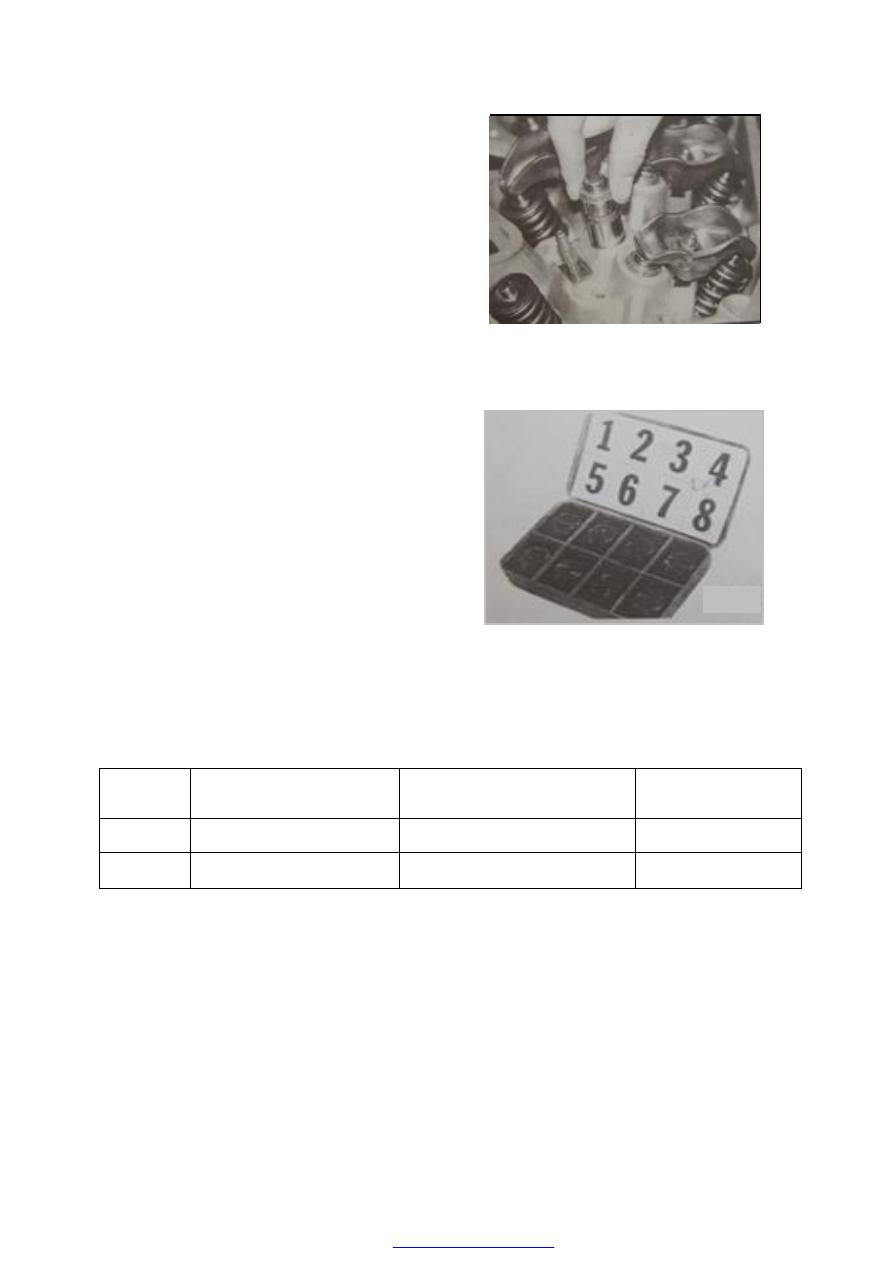

Take the  hydraulic  tappets  out  and  place  them
into an oil-filled vessel to prevent the hydraulic
tappet oil from leaking out.

Check  the  top  and  bottom  contact  surfaces  of
the  hydraulic  tappet  to  observe  whether  there
are  abnormal  abrasion  or  scrapes.  If  yes,
replace it with new one if necessary.





Installation
Apply  hyperbolic  gear  oil  or  motor  oil  on  the
tappet and external diameter as well as its two
ends  and  place  the  tappet  into  the  cylinder
head hole in the original order.


















Size of Hydraulic Tappet















Class

Outside circle diameter

(unit: mm)

Hole diameter of the cylinder

head tappet (unit: mm)

Fit clearance

  (unit: mm)

Standard

￠22.200~￠22.212

￠22.25±0.015

0.023~0.065

T25

￠22.454~￠22.466

￠22.50±0.015

0.023~0.065

Tappet

VALVE, VALVE SPRING AND OIL SEAL
ASSEMBLY OF THE VALVE



Removal


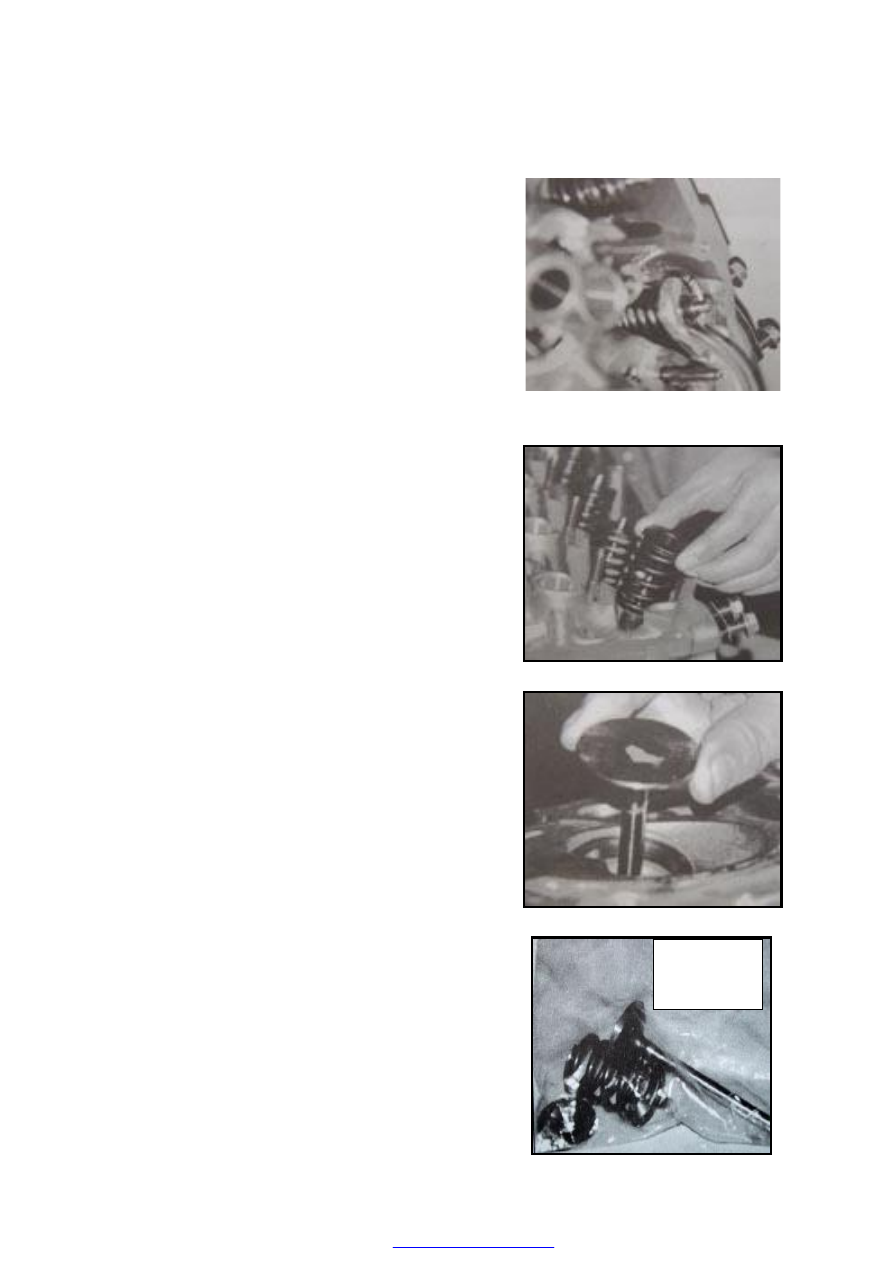

Compress  the  valve  spring  with  a  special
compression  device  and  take  the  valve cotter out.
Do  not  over  compress  the  spring,  which  shall  be
compressed  to  the  travel  stroke  that  the  valve
cotter  can  slide  from  the  groove,  otherwise  the
valve stem may bend.

If the valve cotter cannot slide out when the spring
is compressed, remove the compression device and
place a proper pipe on the spring seat. In this way,
the valve cotter  will  not  be  collided.  Place a  piece
of  wood  on  the  valve  head  (with  the  side  of  the
combustion  chamber  of  the  cylinder  head  towards
the table) and then hammer at the top of the pipe.



Reinstall  the  special  compression  device  and
compress  the  valve  spring  to  take  the  cotter  out.
After  the  valve  cotter  is  taken  out,  slowly  loosen
the bolts to remove the compression device.

Remove  the  valve  spring  seat  and  valve spring and
take the valve oil  seal and spring seat assembly out
with  a  screwdriver.  The  seal  oil  seal  spring  seat
must be replaced.






















Put one set of valve, valve cotter, spring and spring
seat  into  one  plastic  bag,  each  of  which  shall  be
tagged with numbers for installing them back to the
original position.




















CYLINDER

1





Valve stem size and fit clearance








Intake（mm）

Exhaust（mm）

Class

Diameter of

valve stem

Inner

Diameter of

valve guide

Clearance

Diameter

of valve

stem

Inner Diameter

of valve guide

Clearance

Standard  8.043

0

018

.

0

+

−



8.063—8.094

8.017

0

018

.

0

+

−



8.063—8.094

Oversized

0.4

8.443

0

018

.

0

+

−



8.463—8.494

0.02—

0.069

8.417

0

018

.

0

+

−



8.463—8.494

0.046—

0.095













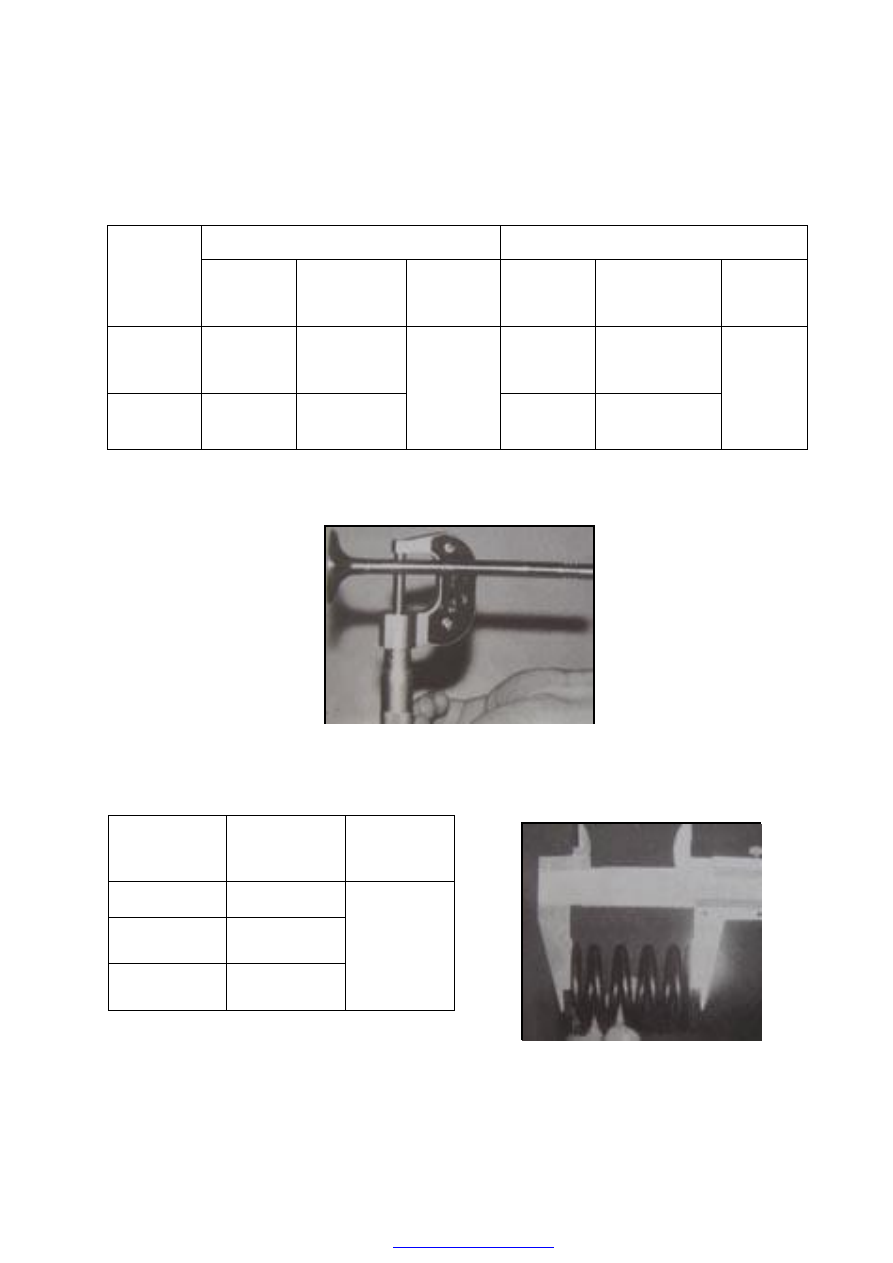

Measure  the  free  length  and  elasticity  of  the
valve spring












Compression

length (mm)

Spring load

(N)

Free Length

of Spring

(mm)

L

1

=37.084

422

L

2

=27.7

892.7

L

3

=27.0

945

L

0

=47.2
