Chery A18. Manual - part 8

Troubleshooting: mainly check if there is short circuit
or  open  circuit  on  the  connection  between  4  lines  on
sensor and ECU.

If  there  is  short  circuit,  open  circuit  or  grounding
between sensor wire harnesses.















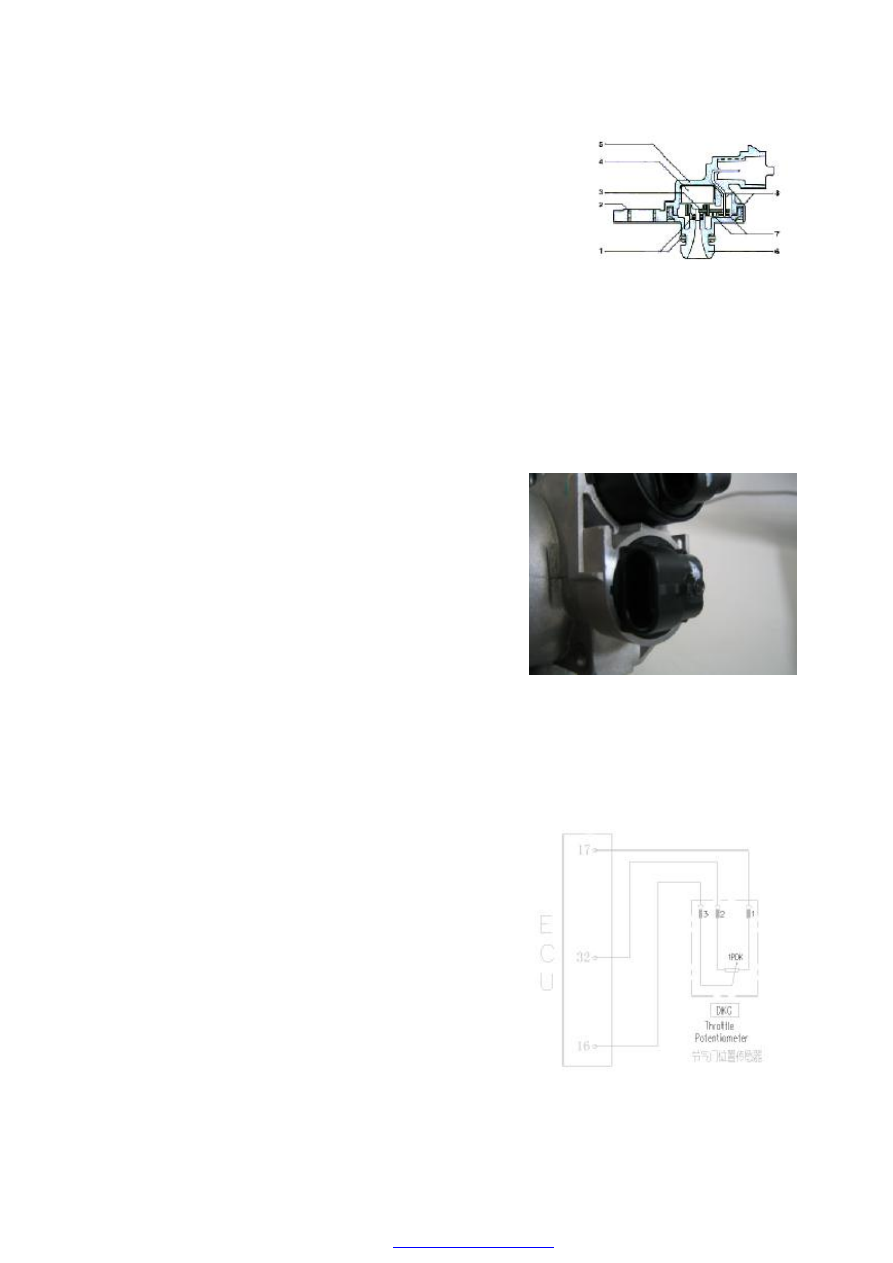

Sectional  view  of  intake  pressure  and
intake air temperature sensor



1 Seal ring

5 Casing

2Stainless steel bushing

6 Pressure bracket

3 PCB

7 Welded joint

4 Sensing element

8 Bonded joint

※Throttle Position Sensor

Purpose: this sensor is designed to provide ECU with
information of throttle angle. As per such information,
ECU  obtains  engine  load  information  and  operating
mode  information  (for  instance:  start-up,  idle  speed,
reverse, part load and full load) as well as acceleration
and deceleration information. This sensor is three-wire
style, and the throttle opening can be detected by ECU
via monitoring voltage variation.

Composition  and  principle:  Consisting  of  two
compass  sliding  contact  resistors  and  two  sliding
contact  arms,  throttle  position  sensor  is  an  angle
sensor that outputs  linear  signals.  The axes  of contact
arms are on the same axial line with throttle axis, with
5V  power  supply  voltage  US  being  applied  to  both
ends  of  each  contact  resistor.  When  throttle  turns,
contact  arms  turn  along  with  it  and  move  on  sliding
contact  resisters,  educing  potential  of  contacts  UP  as
output  voltage.  This  sensor  is  actually  an  angle
potentiometer.



Failure  diagnosis:  ECU  monitors  throttle  angle,  and
detects  sensor  failure  when  output  signal  exceeds
upper or lower limit, in which case engine will work in
failure mode, and fault indicating lamp will go on.



Installation: allowable tightening torque for fastening
screw is 1.5Nm-2.5Nm.















Throttle Position Sensor

Circuit diagram of throttle position sensor

Pins:

1 sensor signal ground (ECU17#)

2 5V power (ECU32#)

3 sensor signal (ECU16#)



Troubleshooting: mainly check if there is short circuit
or  open  circuit  on  the  connection  between  3  lines  on
sensor and ECU.

Check to see if there is short circuit, open circuit or
grounding between sensor wire harnesses.



※Coolant Temperature Sensor TF-W



Purpose:  this  sensor  is  designed  to  provide  coolant
temperature information. To provide engine ECU with
water  temperature  signal  used  for  control  of  ignition
timing  and  fuel  injection  pulse  width  in  startup,  idle
speed and normal operation.



Composition  and  principle:  this  sensor  is  a
thermistor  of  negative  temperature  coefficient  (NTC)
with resistance value decreasing with the increasing of
coolant  temperature  except  linear  relation.  The  said
thermistor  is  installed  in  a  heat-conducting  sleeve.
ECU  monitors  water  temperature  variation  by
converting  resistance  value  of  thermistor  into  a
changing  voltage  through  a  bleeder  circuit  (inner
structure of ECU).





Failure  diagnosis:  When  coolant  temperature  is
higher  than  allowed  upper  limit  or  lower  than  lower
limit,  failure  mark  of  the  knock  sensor  is  set,  engine
fault  indicating  lamp  goes  on  and  engine  works  in
failure  mode.  In  this  case  ECU  controls  ignition  and
fuel  injection  according  to  set  water  temperature  for
failure  mode,  at  the  same  time  the  fan  is  running  at
high-speed mode.



Limiting data: 2.5±5%KΩ

Installation hint: tightening torque is 15Nm in
maximum.





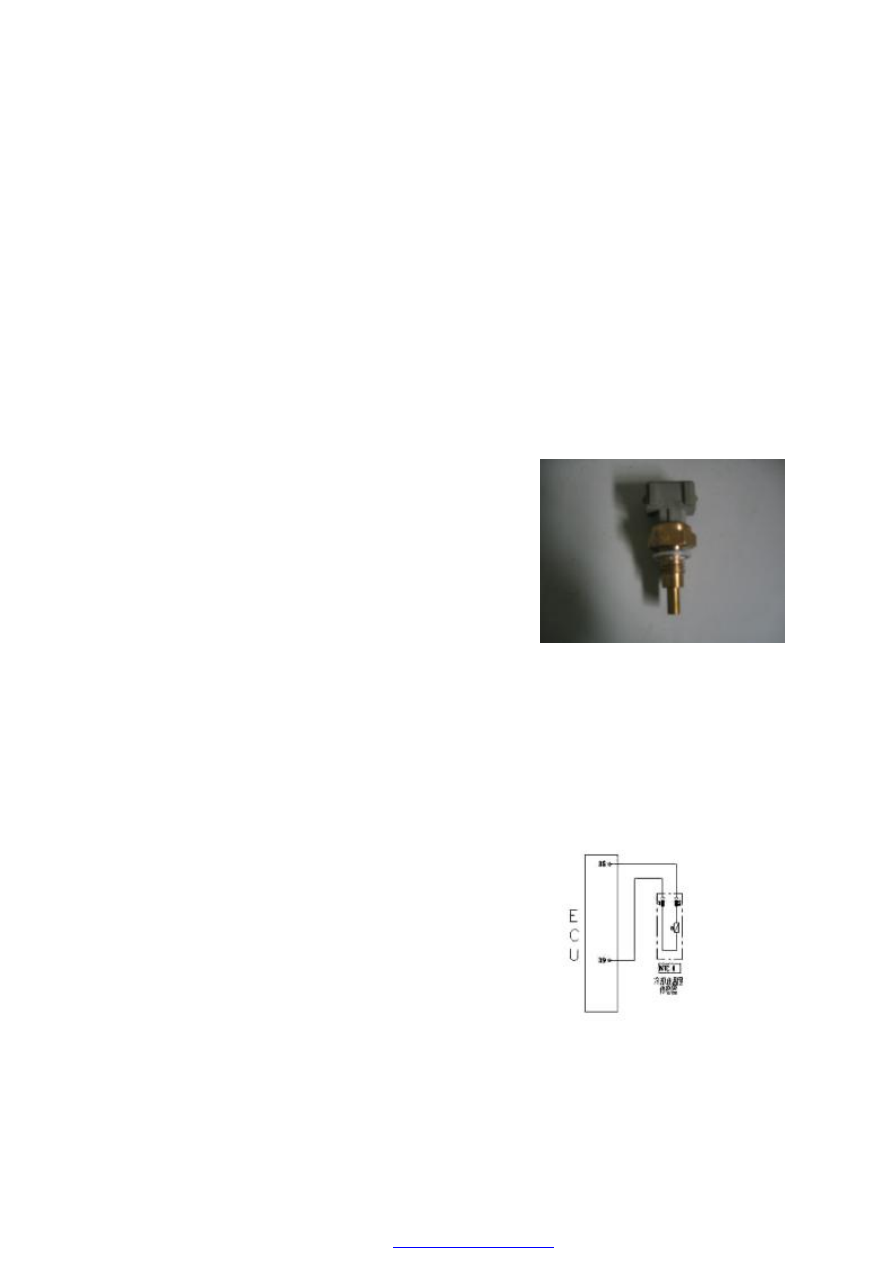

Coolant Temperature Sensor

Circuit diagram of Coolant

temperature sensor

Hints:  the  vehicle  is  equipped  with  2  water
temperature

sensors,  one

is

single-pin

water

temperature  sensor,  providing  the  water  temperature
gauge  with  water  temperature  signal;  the  other  is
double-pin,  providing  the  engine  ECU  with  water
temperature signal.

Pins: this sensor has 3 pins, which can interchange for
use.

1 coolant temperature sensor signal (ECU 39#)

2 sensor signal ground (ECU 35#)

3 another line connects water temperature signal of
gauge.

Troubleshooting: mainly check if there is short circuit
or  open  circuit  on  the  connection  between  3  lines,
ECU and gauge on sensor.

If  there  is  short  circuit,  open  circuit  or  grounding
between sensor wire harnesses.

Line  grounding  or  defect  grounding  is  liable  to  cause
engine  water  temperature  gauge  to  indicate  excessive
temperature.



※Knock Sensor KS

Purpose: this sensor is designed to provide ECU with
engine  knocking  information  so  as  to  carry  out
knocking control.

Composition and principle: knock sensor is a sort of
vibration acceleration sensor, which is fixed on engine
cylinder  block.  ECU  controls  engine  ignition  via
signals detected by pressure-sensing element.







Failure  diagnosis: ECU  monitors on  various sensors,
actuators,  power  amplification  circuits  and  sensing
circuits. In case any of the following situations occurs,
failure mark of the knock sensor is set.

Knock sensor failure
Knocking control data processing circuit failure
Cylinder-detecting signal is unreliable

After failure mark of knock sensor being set, knocking
closed-loop  control  is  shut  down,  reducing  a  safety
angle  from  the  ignition advance angle  stored in ECU.
When  error  frequency  cuts  down  to  below  setting

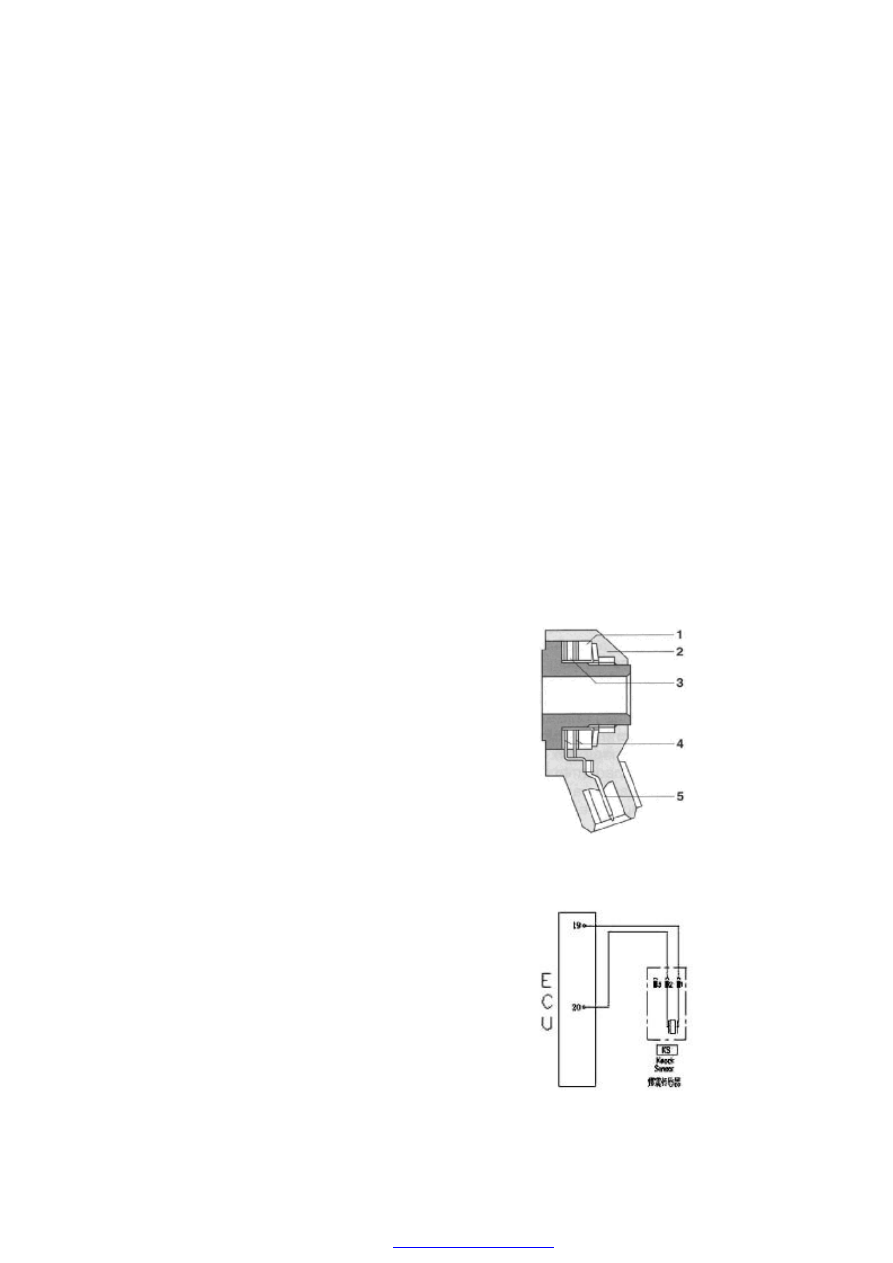

KS with cable

1.Knocking

block

2.Casing
3.Piezoelectric

ceramics

4.Contactor
5.Electric

connection

Circuit diagram of knock sensor

value, failure mark restores.

Installation hint: tightening torque is 20±5Nm.

Pins:

1 Knock sensor signal 1 (ECU19#)

2 Knock sensor signal 2 (ECU20#)

Troubleshooting: mainly check if there is short circuit
or  open  circuit  on  the  connection  between  2  lines  on
sensor and corresponding ECU pins.

If  gasket  is  added  during  installation;  if  tightening
torque is proper.

If there is stitching defect between sensor and cylinder,
or there is foreign matter between them.



※Oxygen Sensor

Purpose:  this  sensor  is  designed  to  provide  the
information  that  if  there  is  surplus  oxygen  after  full
combustion  of  fuel,  which  is  injected  into  engine
cylinder  in  the  intake  air.  ECU,  when  applying  this
information,

can

carry

out

fuel

quantitative

closed-loop control so as to achieve utmost conversion
and purification of the three major toxic elements (HC,
CO  and  NOX)  in  the  engine  exhaust  with  the
application of three-way catalytic converter.

Composition  and  principle:  the  sensing  element  of
oxygen sensor is a porous ceramic pipe, the outer side
of  pipe  wall  is  surrounded  by  engine  exhaust,  while
inner  side  vents  to  atmosphere.  According  to  inside
and  outside  oxygen  concentration  difference,  sensor
figures  out  indirectly  fuel  injection  pulse  width,  and
then  transfers  the  information  to  ECU,  and  the  ECU
controls the injection again.





The  working  voltage  of  oxygen  sensor  fluctuates
between  0.1-0.9V,  5-8  variations  in  10  seconds  is
required;  if  lower than  such  frequency  value, it shows
that  the  sensor  is  aged,  and  needs  replacement.  The
said sensor is unrepairable.



Failure diagnosis: ECU  monitors on various sensors,
actuators,  power  amplification  circuits  and  sensing
circuits. In case any of the following situations occurs,
failure mark of the oxygen sensor is set.

Accumulator voltage is unreliable

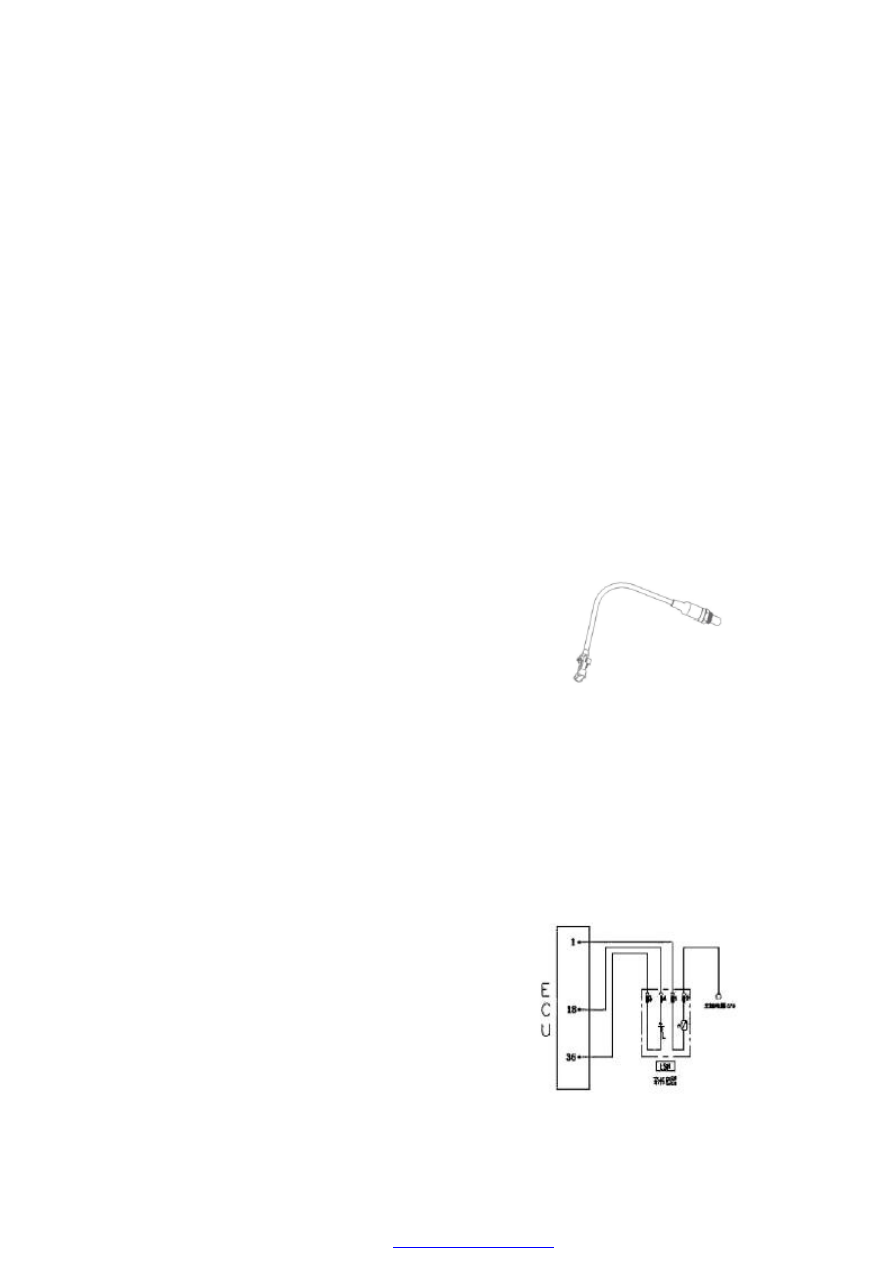

Oxygen Sensor

Circuit diagram of Oxygen sensor
