Chery A18. Manual - part 6

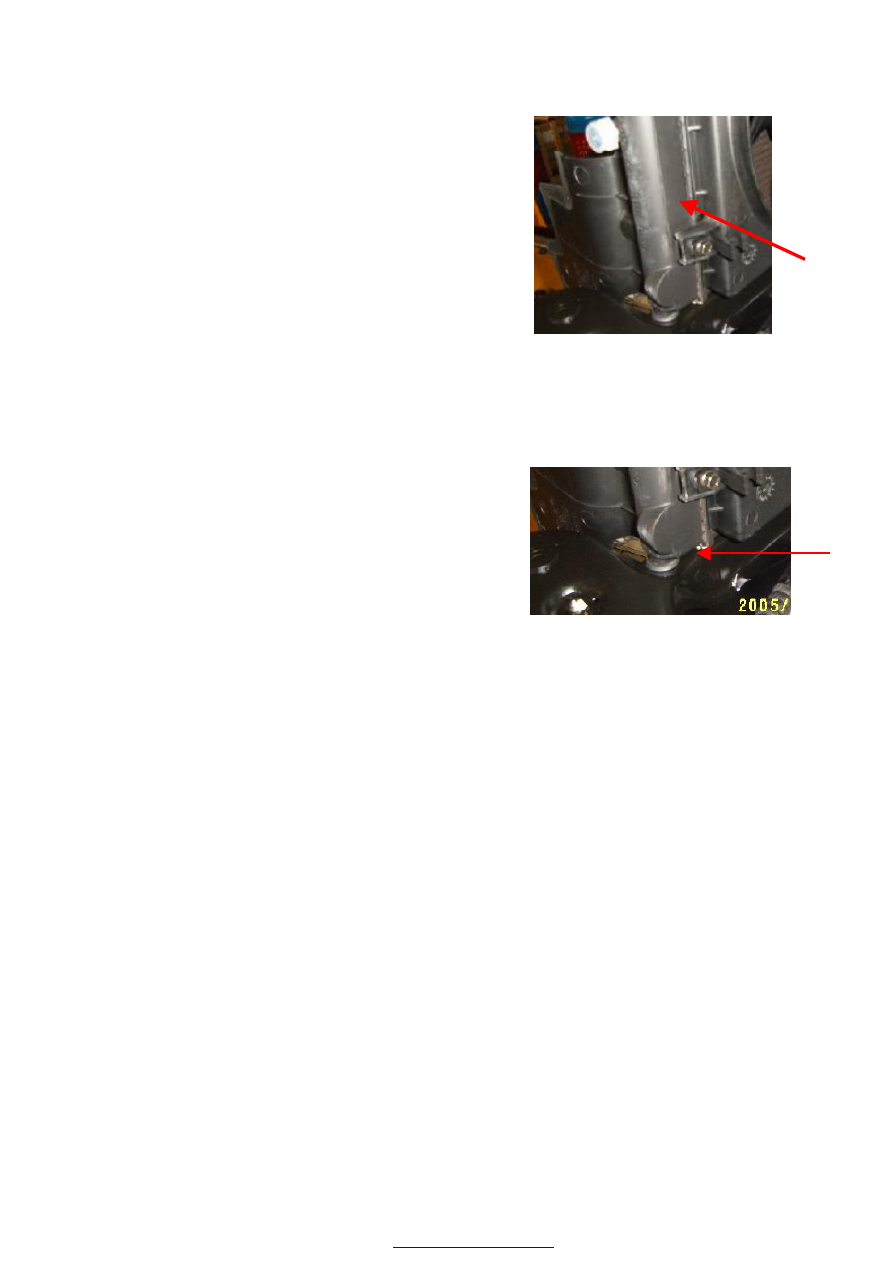

——To take out the radiator















——To  install  the  radiator  onto  the  front  transom  and

put it straightly towards the positioning hole.


——To install the  left and right tensioned plates of the

radiator,  and  tighten  the  bolts  of  the  plates  with
tightening torque of 5±1Nm.

Assembly:

——To  assemble  the  radiator  according  to  the  order

opposite of the disassembly order.

——To  install  the  2  wind  boards  onto  the  radiator  by

using  self-tapping  screws  with  their  tightening
torque of 6～7Nm.

















ENGINE ELECTRONIC SYSTEM

INPUT  / OUTPUT  COMPONENTS  OF  CONTROL  SYSTEM …  ……  … …  …  …E-2

WORKING  MODULE  TABLE  OF  FUEL  INJECTION  /  IGNITION  SYSTEM  …E-3

WORKING PRINCIPLE …    …… … … … ……    …… … … … ……    …… … …E-4

ELECTRICAL  CONTROL  UNIT  ……    ……  …  …  …  ……    ……  …  …………E-5

WORKING  PRINCIPLE  OF  ELECTRONIC  FUEL  INJECTION  CONTROL  AND

ACTUATORS  …………………………………………………………………………E-7

BASIC  PRINCIPLE  OF  MALFUNCTION  DIAGNOSIS  FOR  ELECTRONIC  FUEL

INJECTION  SYSTEM  ………………………………………………………………E-21

DETAILED  TABLE  OF  MALFUNTION  DIAGNOSTIC  CODE  …………………E-24

PROCEDURES  FOR  FAULT  DIAGNOSIS  ACCORDING  TO  THE  SYMPTOMS  OF

THE  ENGINE  ……  ……  ……  …  ……  ……  ……  ……  ……  ……  ……  ……E-62

SAFETY  PRECAUTIONS  OF  SYSTEM  MAINTENANCE  ………………………E-88

SAFETY  PRECAUTIONS  IN  DIAGOSIS  AND  MAINTENANCE  OF  THE

GASOLINE  INJECTION  ELECTRONIC  CONTROL  SYSTEM  …………………E-88

SAFETY  MEASURES  ……………………………………………………………E-89

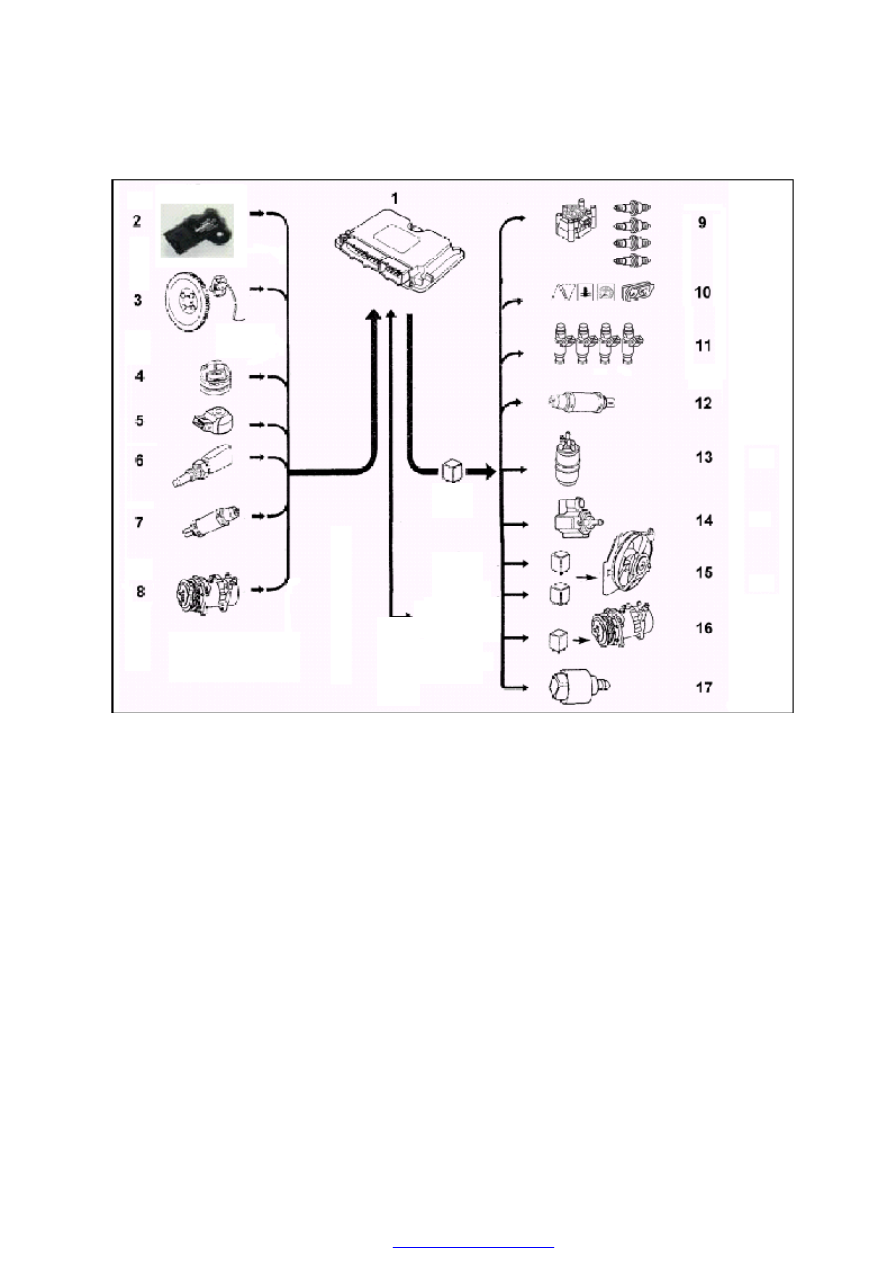

INPUT / OUTPUT COMPONENTS OF CONTROL SYSTEM











1

Engine ECU

11  Fuel injector

2

Air pressure / temperature sensor

12  Oxygen sensor (heater)

3

Engine speed sensor for top dead center

13  Fuel pump

4

Throttle valve position sensor

14  Carbon canister solenoid valve

5

Knock sensor

15  Two step speed fan controller

6

Coolant temperature sensor

16  Compressor relay control

7

Oxygen sensor (

λ

 signal)

17  Idling speed step motor

8

Air condition request

18  Diagnostic connection

9

Ignition coil and spark plugs

19  Relay

10  Instrument panel







18

Diagnostic
connector

19

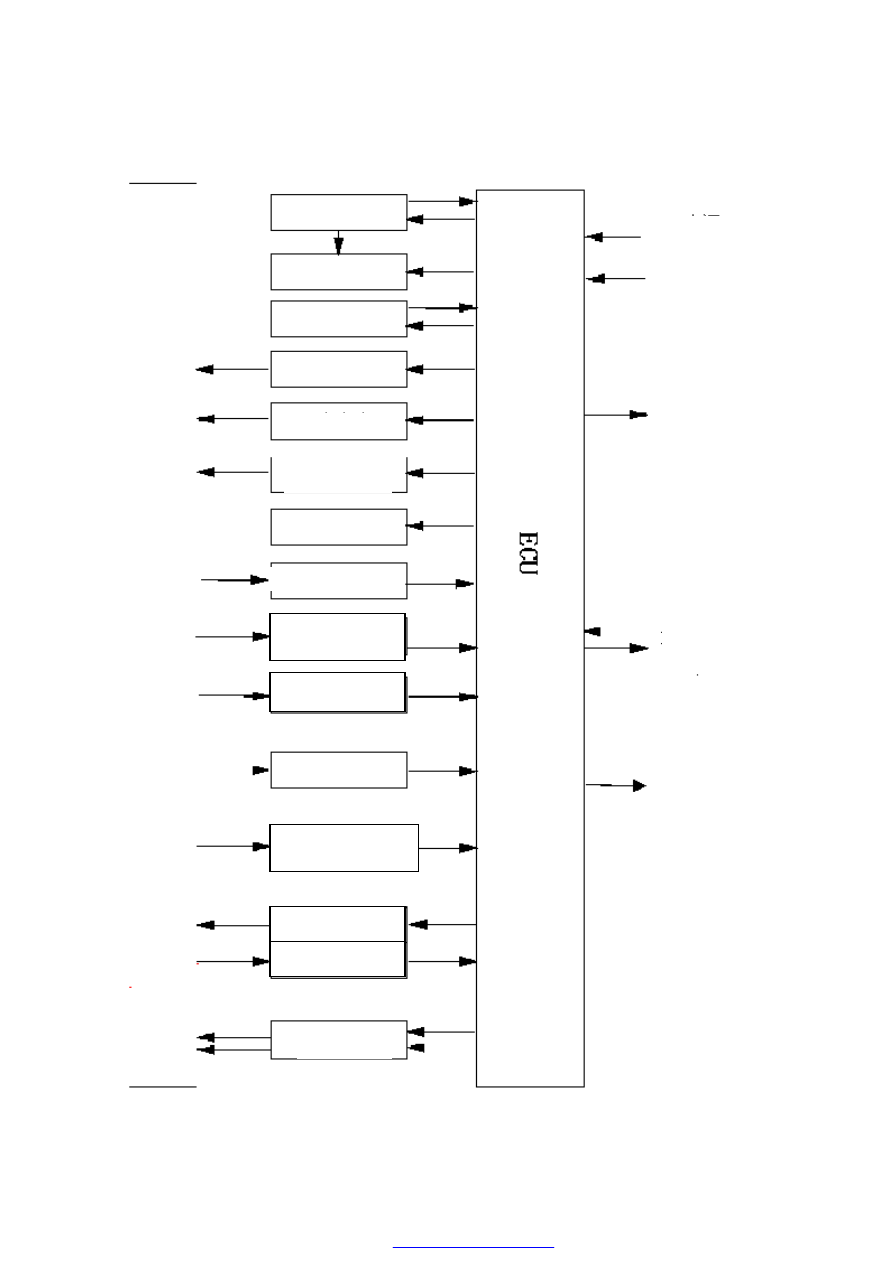

WORKING MODULE TABLE FOR FUEL INJECTION / IGNITION

SYSTEM







E

ng
ine


Power supply relay

Fuel pump

A/C relay

Idling speed step motor

Fuel injector

Ignition coil

Carbon canister

solenoid valve

Coolant temperature sensor

Throttle valve

position sensor

Air pressure /

temperature sensor

Knock sensor

TDC/rotate speed sensor



Fan relay

Power supply

(Power supply    +12V)

Power supply

(15/54)

Malfunction
indicator

· Cooling  temperature

overheat alarm light

·Decoder alarm light
·R.P.M. meter



Line K



ENG

INE


Oxygen sensor heater



Heated Oxygen sensor heater
