The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

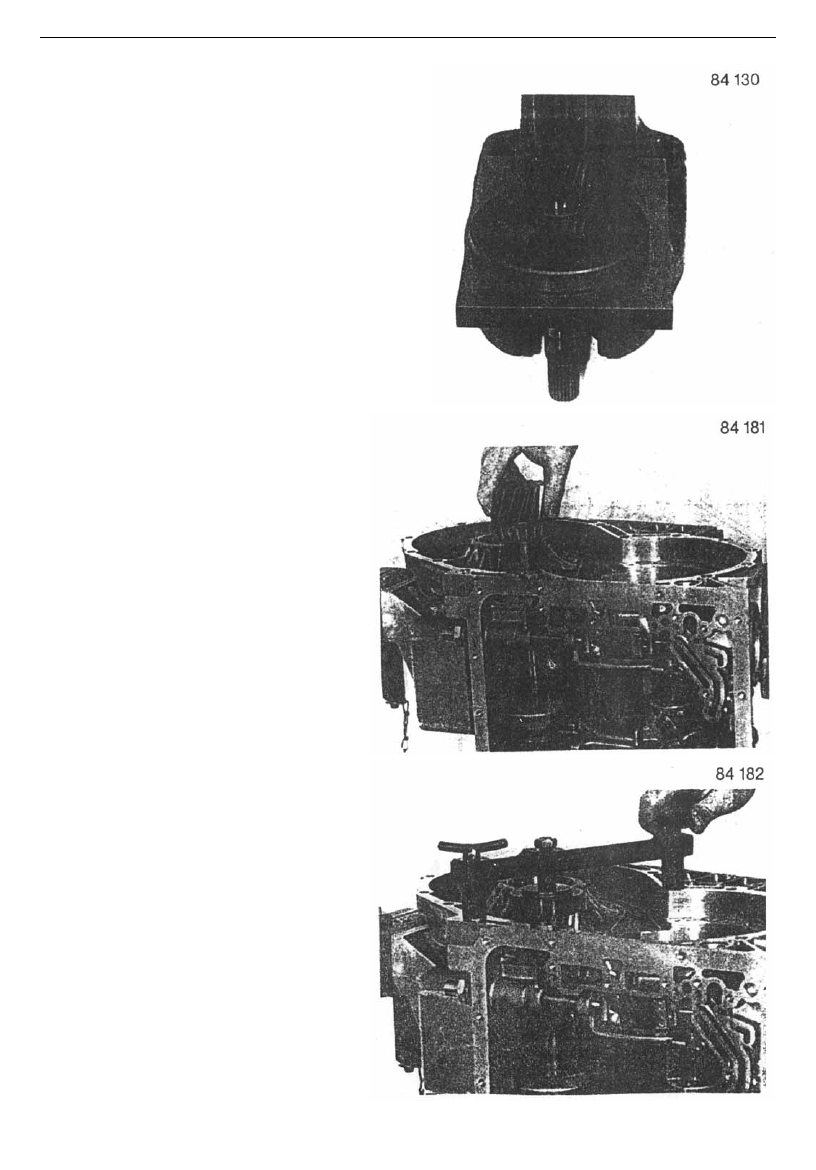

Press bearing inner race 09 080 into driven shaft

5×46 000 070 with special tool 5×46 000 182.























Install one end of the driven shaft into the

governor.



























Install a mounting carrier 5P 95 000 288 on the

driven shaft.









-83-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

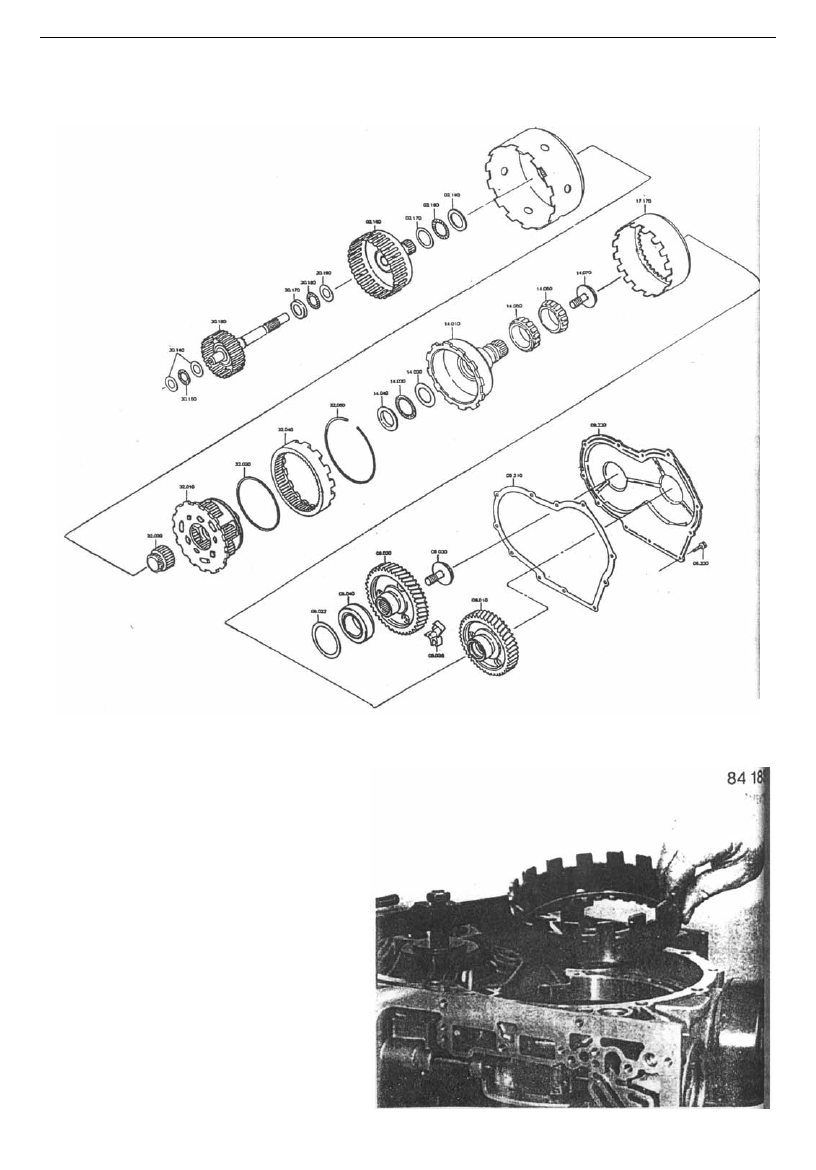

3.5、Assembling planetary mechanism and rear output gear









Install drive wheel drum 17 170 into 2nd gear

one-way overrun clutch outer race.













-84-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

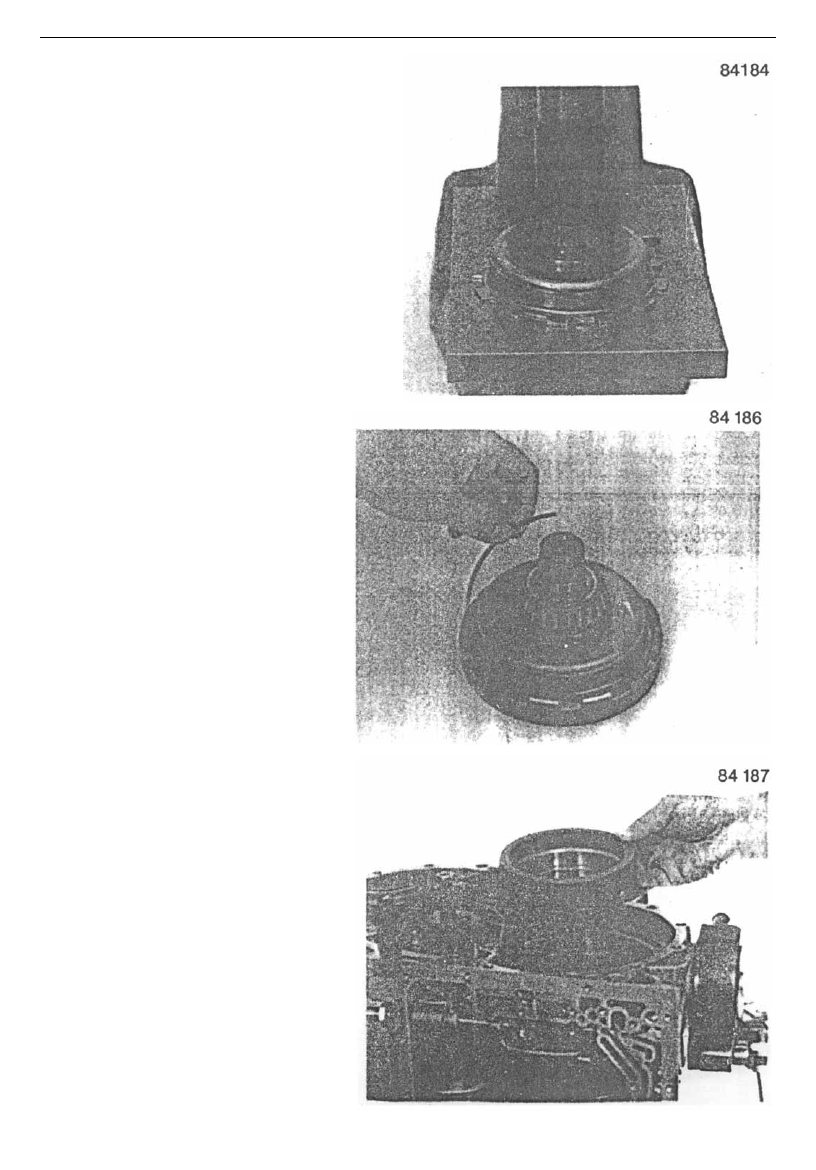

Press rolling bearing inner race 14 050 into

output shaft 14 010 with installing socket 5×

46 000 300.



















onnect output shaft with front gear ring 32 040,

and fix with snap ring 32 050.



























Install output shaft and front gear ring into the

housing.















-85-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

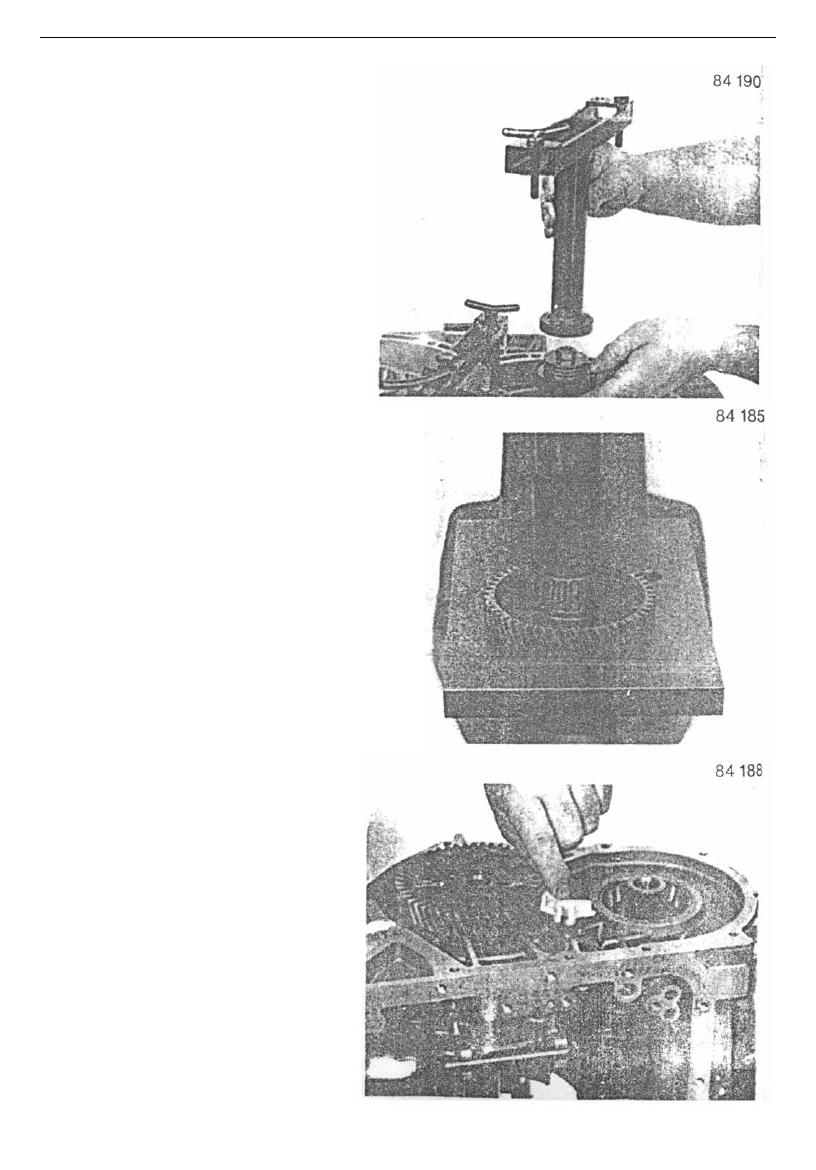

Install a mounting carrier 5P 95 000 289. Then

turn housing by 180°.



























Press bearing inner race 14 050 onto rear main

output gear 09 010 using installing socket 5×

46 000 300, and then press bearing inner race

09 040 onto rear sub output gear 09 020 with

same method.



















Install main rear output gear onto the output

shaft, and then install plastic oil guide groove

09 026.

Tighten mounting bolt 14 070.











-86-
