The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

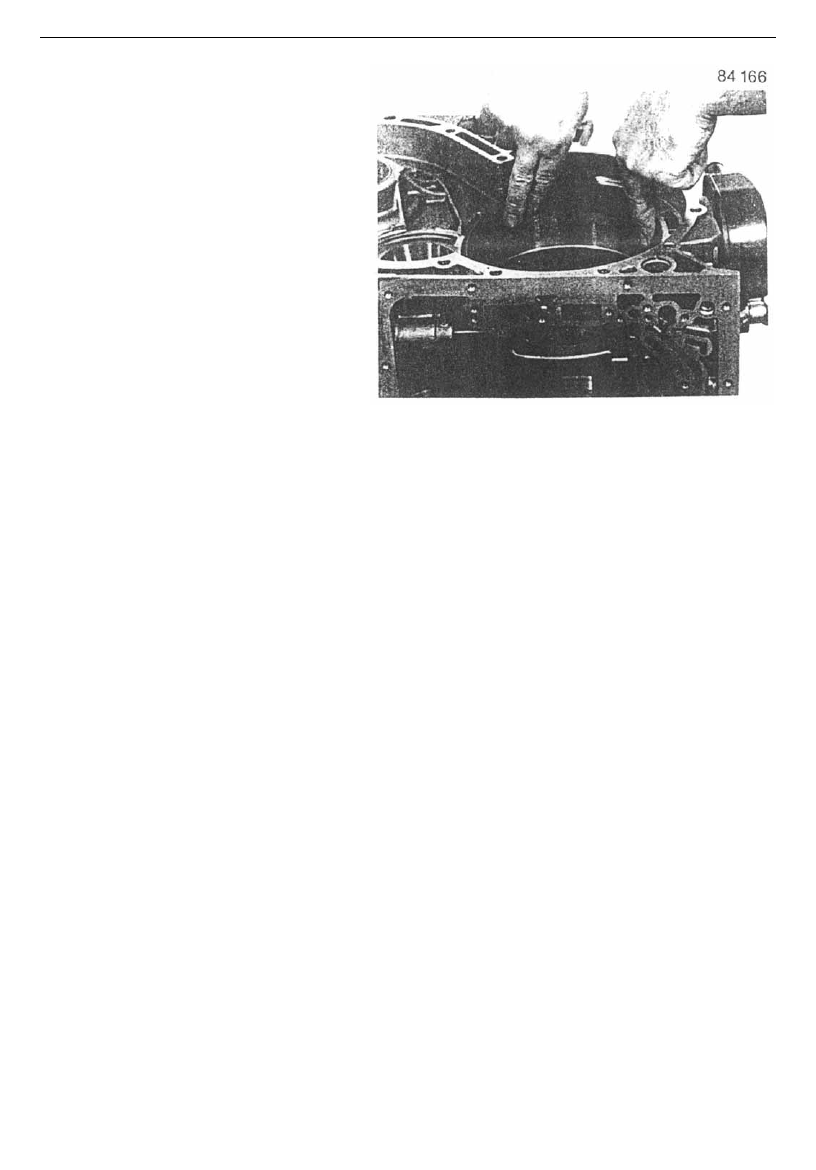

After bending brake band with pressure, install it

into housing, and adjust position between the

brake band and two plungers.



-75-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

3.3、Assembling brake D and 1

st

 one-way overrun clutch

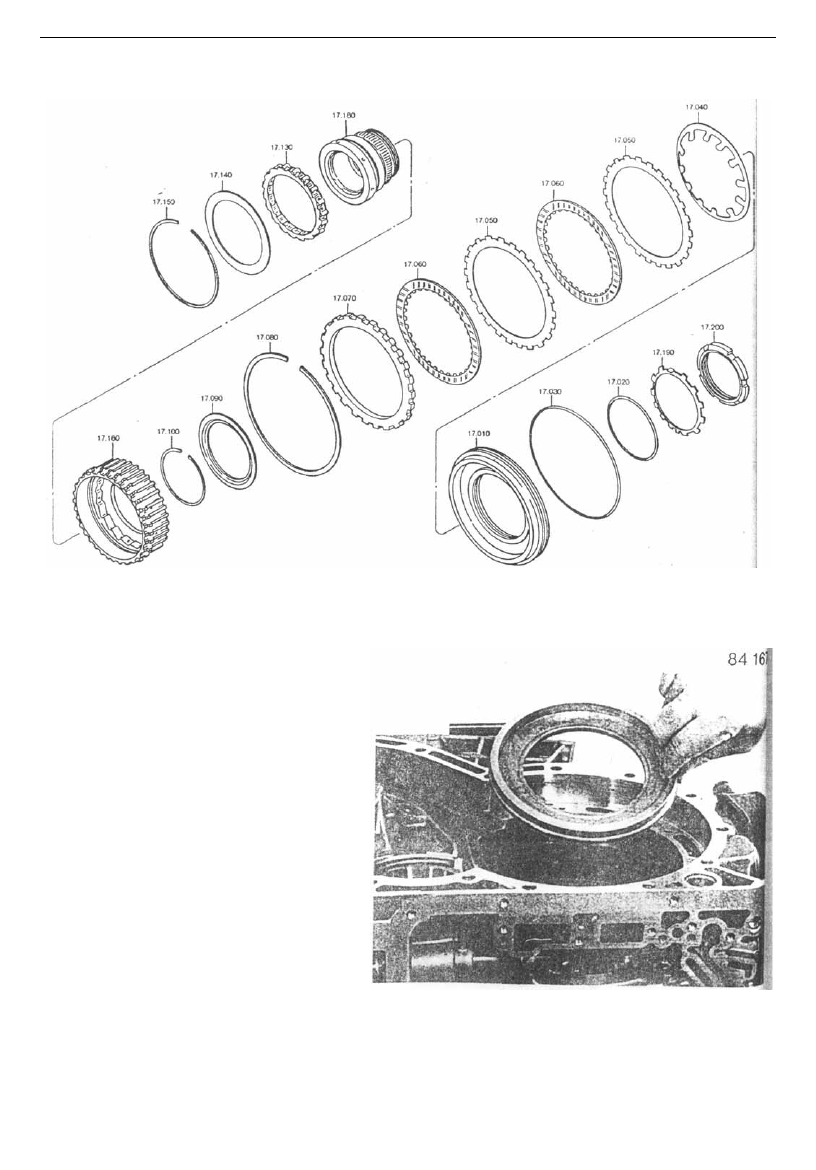

Install O-rings 17 020 and 17 030 in piston 17.

010, and apply lubricant. Build piston into the

housing with flange part upward.

















-76-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

Install diaphragm spring 17 040and thrust washer

17 090.

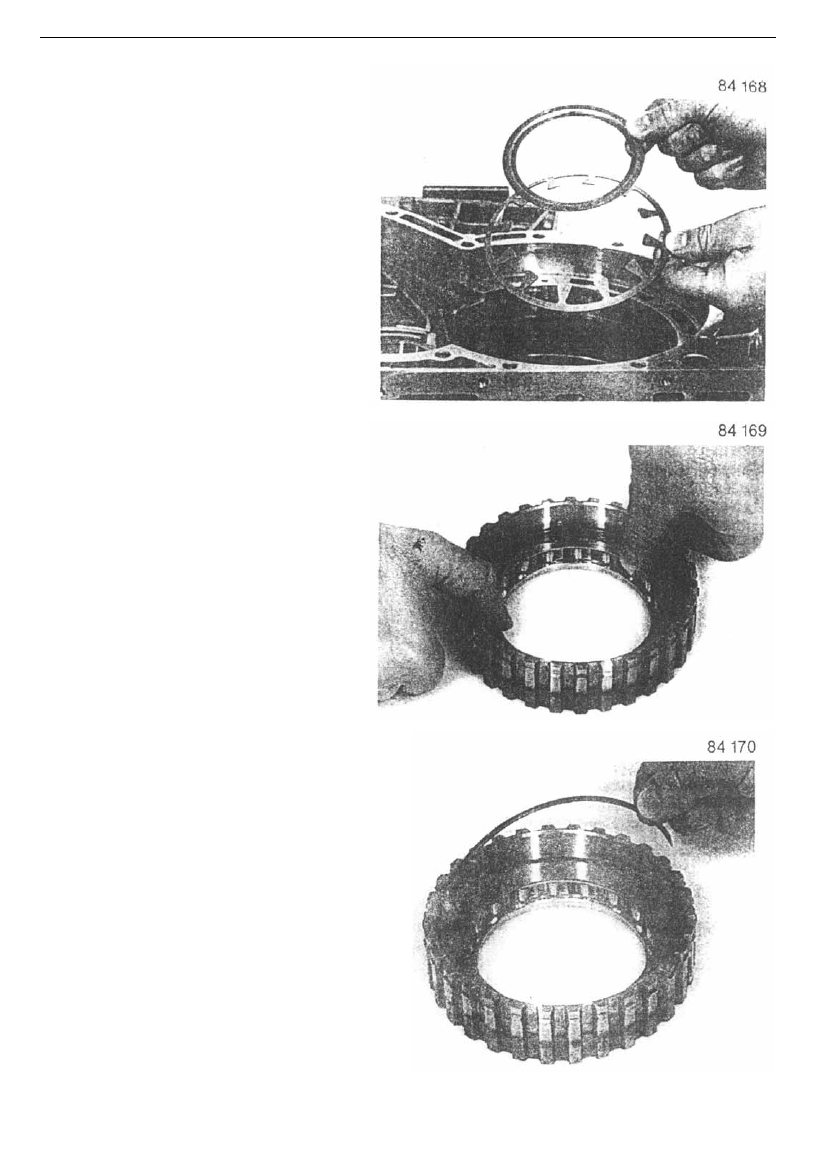

Install one-way overrun clutch 17 130 into the

clutch outer gear ring, USE CARE to right tooth

match, and push clutch downwards to stop.













Install retainer ring 17 140, and retain with snap

ring 17 150.













-77-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

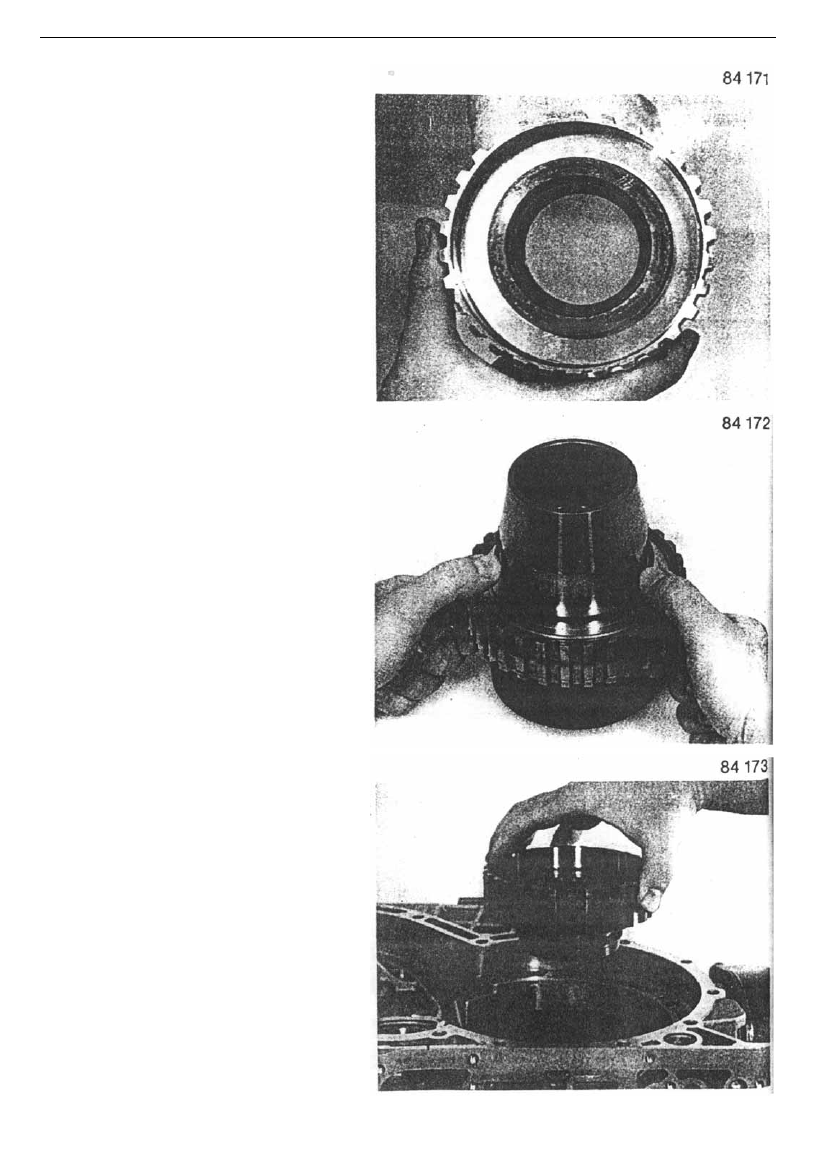

Install clutch hub 17 180 half or so, and then turn

clockwise to location.

























Place clutch on special tool 5×46 000 232, and

install snap ring 17 100 with installing drift pin 5

×46 000 243.



















Install 1st gear one-way overrun clutch into

housing. Turn over differential by 90℃. Ensure

one-way overrun clutch is not out of the position.



















-78-
